التلحيم - الروبوتات القوسية
مع قدرات التدفئة التكيفية
الروبوتات المهارة والمرنة
تستخدم روبوتات التدفئة القوسية من سلسلة BA و R من سلسلة Kawasaki أحدث تكنولوجيا التدفئة القوسية لمنافسة جودة اللحام البشري المهرة.يتم تجهيز الروبوتات بشكل قياسي مع البرمجيات محددة لحام القوس لتمكين البرمجة السريعة والسهلة لمسار العملية. Adaptive welding functionality is available to modify robot position, weave pattern and speed during welding to fill variable joints.المرونة والدقة العالية تجعل روبوتات Kawasaki لللحام بالقوس مثالية لمجموعة واسعة من تطبيقات لحام القوس.
التطبيقات النموذجية:
البرمجيات التلفازية:

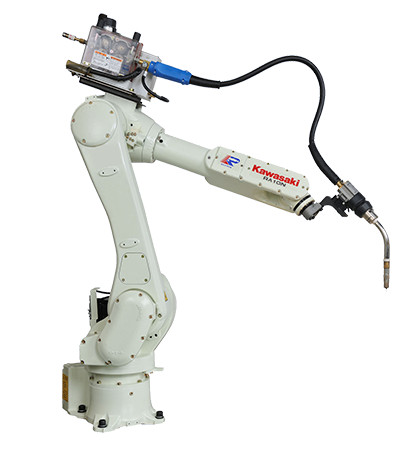

الروبوت BA006N
الروبوتات المهارة والمرنة
روبوتات Kawasaki المتطورة للدفء بالقوس تظهر إمكانات المشغل المهرة من اللحظة التي يتم فيها تثبيتها.
BA006N لمحة عامة
الحمولة 6 كجم
المحاور 6
الوصول إلى 1,445 ملم
التكرار ± 0.05 ملم
التطبيقات:
- نعم
تحميل
بروشور الروبوتات اللاصقة بالقوس
مدى الحركة والأبعاد
انقر على الرسومات أدناه لمشاهدة. الأبعاد الموضحة هي في (ملم).
- نعم
الرؤية
BA006N مواصفات
|
BA006N مواصفات |
||
|
النوع |
الروبوت المفصل |
|
|
درجة الحرية |
6 |
|
|
الحمولة (كيلوغرام) |
6 |
|
|
أقصى مدى (ملم) |
1,445 |
|
|
التكرار الموضعي (ملم) 1 |
± 0.05 |
|
|
نطاق الحركة (°) |
دوران الذراع (JT1) |
±165 |
|
ذراع خارج (JT2) |
+150 - -90 |
|
|
الذراع إلى الأعلى إلى الأسفل (JT3) |
+45 - -175 |
|
|
معصم (JT4) |
± 180 |
|
|
ثني معصم (JT5) |
±135 |
|
|
التواء في اليد (JT6) |
± 360 |
|
|
السرعة القصوى (°/s) |
دوران الذراع (JT1) |
240 |
|
ذراع خارج (JT2) |
240 |
|
|
الذراع إلى الأعلى إلى الأسفل (JT3) |
220 |
|
|
معصم (JT4) |
430 |
|
|
ثني معصم (JT5) |
430 |
|
|
التواء في اليد (JT6) |
650 |
|
|
اللحظة (N•m) |
معصم (JT4) |
12 |
|
ثني معصم (JT5) |
12 |
|
|
التواء في اليد (JT6) |
3.75 |
|
|
لحظة الثبات (kg•m2) |
معصم (JT4) |
0.4 |
|
ثني معصم (JT5) |
0.4 |
|
|
التواء في اليد (JT6) |
0.07 |
|
|
الكتلة (كيلوغرام) |
150 |
|
|
لون الجسم |
مونسيل 10GY9/1 ما يعادلها |
|
|
التثبيت |
الطابق والسقف |
|
|
الحالة البيئية |
درجة حرارة المحيط (°C) |
0 - 45 |
|
الرطوبة النسبية (%) |
35 - 85 (لا يسمح بالندى ولا بالبرد) |
|
|
متطلبات الطاقة (كيلو فاي) 2 |
2.0 |
|
|
درجة الحماية |
IP65 |
|
|
جهاز التحكم |
أمريكا |
E01 |
|
أوروبا |
||
|
اليابان وآسيا |
||
√1: تتوافق مع ISO9283
₹2: يعتمد على الحمولة والأنماط الحركة

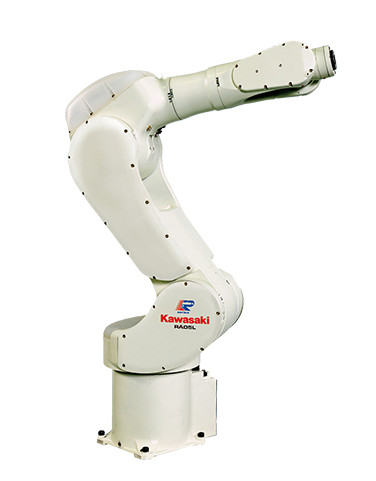

الروبوت RA005
الروبوتات المهارة والمرنة
إن الروبوتات من سلسلة R هي التي تحدد المعيار لكل الروبوتات الصناعية الصغيرة إلى المتوسطة.الوصول ومدى العمل يجعل الروبوتات من سلسلة R مثالية لمجموعة واسعة من التطبيقات في العديد من الصناعات المتنوعة.
RA005L لمحة عامة
الحمولة 5 كجم
المحاور 6
الوصول إلى 903 ملم
التكرار ± 0.03 ملم
التطبيقات:
- نعم
تحميل
بروشور الروبوتات اللاصقة بالقوس
مدى الحركة والأبعاد
انقر على الرسومات أدناه لمشاهدة. الأبعاد الموضحة هي في (ملم).
- نعم
الرؤية
RA005L مواصفات
|
RA005L مواصفات |
||
|
النوع |
الروبوت المفصل |
|
|
درجة الحرية |
6 |
|
|
الحمولة (كيلوغرام) |
5 |
|
|
أقصى مدى (ملم) |
903 |
|
|
التكرار الموضعي (ملم) 1 |
± 0.03 |
|
|
نطاق الحركة (°) |
دوران الذراع (JT1) |
± 180 |
|
ذراع خارج (JT2) |
+135 - -80 |
|
|
الذراع إلى الأعلى إلى الأسفل (JT3) |
+118 - -172 |
|
|
معصم (JT4) |
± 360 |
|
|
ثني معصم (JT5) |
±145 |
|
|
التواء في اليد (JT6) |
± 360 |
|
|
السرعة القصوى (°/s) |
دوران الذراع (JT1) |
300 |
|
ذراع خارج (JT2) |
300 |
|
|
الذراع إلى الأعلى إلى الأسفل (JT3) |
300 |
|
|
معصم (JT4) |
460 |
|
|
ثني معصم (JT5) |
460 |
|
|
التواء في اليد (JT6) |
740 |
|
|
اللحظة (N•m) |
معصم (JT4) |
12.3 |
|
ثني معصم (JT5) |
12.3 |
|
|
التواء في اليد (JT6) |
7 |
|
|
لحظة الثبات (kg•m2) |
معصم (JT4) |
0.4 |
|
ثني معصم (JT5) |
0.4 |
|
|
التواء في اليد (JT6) |
0.12 |
|
|
الكتلة (كيلوغرام) |
37 |
|
|
لون الجسم |
مونسيل 10GY9/1 ما يعادلها |
|
|
التثبيت |
الطابق والسقف |
|
|
الحالة البيئية |
درجة حرارة المحيط (°C) |
0 - 45 |
|
الرطوبة النسبية (%) |
35 - 85 (لا يسمح بالندى ولا بالبرد) |
|
|
متطلبات الطاقة (كيلو فاي) 2 |
1.5 |
|
|
درجة الحماية |
IP65 |
|
|
جهاز التحكم |
أمريكا |
E77 |
|
أوروبا |
E71 |
|
|
اليابان وآسيا |
E74 |
|
√1: تتوافق مع ISO9283
₹2: يعتمد على الحمولة والأنماط الحركة

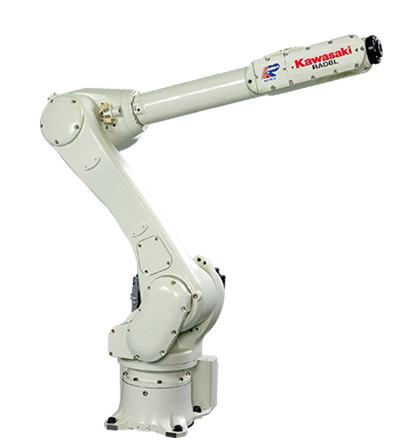

الروبوت RA006L
الروبوتات المهارة والمرنة
إن الروبوتات من سلسلة R هي التي تحدد المعيار لكل الروبوتات الصناعية الصغيرة إلى المتوسطة.الوصول ومدى العمل يجعل الروبوتات من سلسلة R مثالية لمجموعة واسعة من التطبيقات في العديد من الصناعات المتنوعة.
RA006L لمحة عامة
الحمولة 6 كجم
المحاور 6
الوصول إلى 1,650 ملم
التكرار ± 0.06 ملم
التطبيقات:
تحميل
بروشور الروبوتات اللاصقة بالقوس
مدى الحركة والأبعاد
انقر على الرسومات أدناه لمشاهدة. الأبعاد الموضحة هي في (ملم).
- نعم
الرؤية
RA006L مواصفات
|
RA006L مواصفات |
||
|
النوع |
الروبوت المفصل |
|
|
درجة الحرية |
6 |
|
|
الحمولة (كيلوغرام) |
6 |
|
|
أقصى مدى (ملم) |
1,650 |
|
|
التكرار الموضعي (ملم) 1 |
± 0.06 |
|
|
نطاق الحركة (°) |
دوران الذراع (JT1) |
± 180 |
|
ذراع خارج (JT2) |
+145 - -105 |
|
|
الذراع إلى الأعلى إلى الأسفل (JT3) |
+150 - -163 |
|
|
معصم (JT4) |
±270 |
|
|
ثني معصم (JT5) |
±145 |
|
|
التواء في اليد (JT6) |
± 360 |
|
|
السرعة القصوى (°/s) |
دوران الذراع (JT1) |
250 |
|
ذراع خارج (JT2) |
250 |
|
|
الذراع إلى الأعلى إلى الأسفل (JT3) |
215 |
|
|
معصم (JT4) |
365 |
|
|
ثني معصم (JT5) |
380 |
|
|
التواء في اليد (JT6) |
700 |
|
|
اللحظة (N•m) |
معصم (JT4) |
13 |
|
ثني معصم (JT5) |
13 |
|
|
التواء في اليد (JT6) |
7.5 |
|
|
لحظة الثبات (kg•m2) |
معصم (JT4) |
0.45 |
|
ثني معصم (JT5) |
0.45 |
|
|
التواء في اليد (JT6) |
0.14 |
|
|
الكتلة (كيلوغرام) |
150 |
|
|
لون الجسم |
مونسيل 10GY9/1 ما يعادلها |
|
|
التثبيت |
الطابق والسقف |
|
|
الحالة البيئية |
درجة حرارة المحيط (°C) |
0 |
|
الرطوبة النسبية (%) |
35 - 85 (لا يسمح بالندى ولا بالبرد) |
|
|
متطلبات الطاقة (كيلو فاي) 2 |
2.0 |
|
|
درجة الحماية |
IP65 |
|
|
جهاز التحكم |
أمريكا |
E01 |
|
أوروبا |
||
|
اليابان وآسيا |
||
√1: تتوافق مع ISO9283
₹2: يعتمد على الحمولة والأنماط الحركة
الروبوت RA010N
الروبوتات المهارة والمرنة
إن الروبوتات من سلسلة R هي التي تحدد المعيار لكل الروبوتات الصناعية الصغيرة إلى المتوسطة.الوصول ومدى العمل يجعل الروبوتات من سلسلة R مثالية لمجموعة واسعة من التطبيقات في العديد من الصناعات المتنوعة.
RA010N لمحة عامة
الحمولة 10 كجم
المحاور 6
الوصول إلى 1,450 ملم
التكرار ± 0.06 ملم
تحميل
بروشور الروبوتات اللاصقة بالقوس
مدى الحركة والأبعاد
انقر على الرسومات أدناه لمشاهدة. الأبعاد الموضحة هي في (ملم).
- نعم
