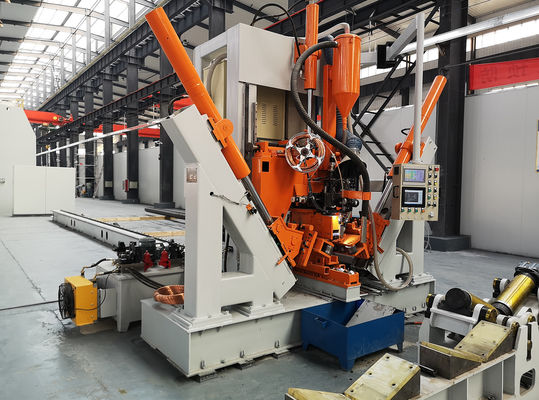

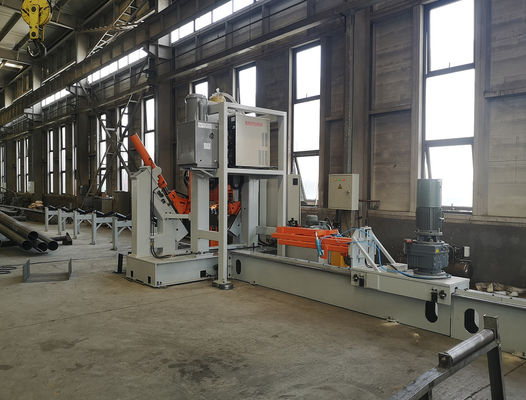

آلة لحام الصدر العالي HM800 الحل المثالي لإنتاج القطب الخفيف

آلة لحام CNC POLE SHUT

النموذج:هـم800/ 12000، HM800/13000، هـم800/14000،

نوع العجلات

مصممة خصيصاً لقطب ضوء الشارع العادي، قطب أحادي، قطب أعلى، قطب اتصالات 5G.

نطاق القطر:60~800mm، السماكة:3~12mm

آلة لحام قوس واحد قياسية سلك واحد غمر قوس واحد

نطاق التطبيق: مناسب لللحام التلقائي التلقائي الطولي لقطب طويل متوسط الحجم ، مثل قطب 5G ، قطب أحادي ، قطب أعلى الصعود وقطب ضوء الشارع العادي

عادة ما تكون هذه الآلة مناسبة لحام القطب المتعدد الأبعاد والقعر ، وخاصة مناسبة للقطب الذي يحتوي على خيط واحد أو اثنين فقط. إنها خط لحام تلقائي.يتم تجهيز العربة بمحرك سرعة قابلة للتعديل، والتي يمكن أن تسحب القطب للتحرك الأسطوانة الهيدروليكية يجعل عجلة الضغط تشديد القطب واللحام في نفس الوقت.

الخصائص الخاصة:

• ضبط CNC التلقائي،نظام CNC، مع تغيير قطر القطب، وتعديل الضغط تلقائيًا، وتعديل وضعية قدم الضغط تلقائيًا، وتطابق تلقائيًا سرعة التغذية والموقف،الحفاظ على خيط اللحام دائما في حالة مغلقةلضمان اللحام السلس.

• على أساس مؤهلات العملية السابقة ، بعد اللحام ، لا يوجد تقلب في لحام القطب ،وليس هناك حاجة إلى الموظفين لدفع وتدوير العصا في الجزء الخلفي من الآلة لوسط لحام.
• يتم التحكم في قطب القيادة عن طريق تحويل التردد ، مع وظيفة وقف الفرامل الكهربائية لضمان استقرار لحام الرأس والذيل ،هذا النظام يمكن لحام القطب من نهاية صغيرة إلى نهاية السفلية كاملة المنطقة ولا يزال تقريبا أي طول من الحامهذه الطريقة يتم تقليل العمل اليدوي للعملية التالية.
• عدد عجلات التشغيل هو 3 مجموعات ، والفائدة هي تقليل ضغط العجلة إلى سطح القطب ، وتقليل الخدش على السطح.القطب متعدد الأطراف والقطب المخروطييمكن أن يكون قطره مساوياً أو مخروط
• عربة دفع النوع مع وظيفة العودة السريعة المحرك، لا حاجة إلى المشغل لدفع مرة أخرى يدويًا ويقلل من كثافة عمل المشغلين.
• عربة الدفع الخلفية مع جهاز التشغيل الهوائي، انها بسيطة وسريعة مقارنة مع التشغيل اليدوي.
• وظيفة لحام القوس الغارق
• الجانب التفريغ هو نوع عجلة ، وهو مريح للتحميل والتفريغ ، ويساعد على تحقيق أتمتة المواد الصاعدة والأسفل.يمكن أن يكون تحميل وتفريغ على نفس الجانب لجعل المشغل تجنب حركة المسافة الطويلةلا يحتاج المشغل إلا للعمل في موقف آلة المضيف، مما يقلل إلى حد كبير من كثافة العمل.
• مع جهاز توجيه العمود الخلفي ، يمكن تعديله بشكل متكيف. في العملية العملية ، نادراً ما يتم تعديل موقف خيط اللحام ، مما يقلل من كثافة عمل المشغلين.
• من خلال الكاميرا المثبتة على رأس الماكينة، يتم انعكاس خيط اللحام على شاشة لوحة التحكم الرئيسية، مما يجعل تتبع خيط اللحام بسيطة وسهلة،وتقليل كثافة عمل المشغل لمراقبة لحام..ضغط النفط المتطورة بنفسه ونظام CNC، مما يجعل القطب المطاوئ مستديرة وتشوه صغير
• مشغل: شخص واحد.
• رف التحميل، 5 مجموعات ((مناسبة لقطب 12,14m)
• وفقا لتخطيط ورشة عمل المشتري، يمكن توفير آلات ذات اتجاهات عمل مختلفة
• لمتطلبات خاصة من العملاء، يمكن تصميم و تصنيع الجهاز خصيصا لتلبية القطب المختلفة في جميع أنحاء العالم

البنود الخاصة بالخيار

16.1

آلة متصلة بالإنترنت في ورشة عمل المستخدم

يمكن أن توفر بيانات إدارة الإنتاج: الطاقة على الوقت، وقت اللحام، وقت القطع، وقت غير اللحام، كمية الإنتاج، الخ

وظيفة التشخيص عن بعد. يمكن لمورد الآلة مساعدة العميل في تشخيص الأخطاء عن بعد وتعديل المعلمات عن بعد. مريحة للعملاء لاستئناف الإنتاج بسرعة.

16.2نظام تحميل وتفريغ أعمدة مصابيح الشارع:

على الجانب الأيسر من الآلة ، هناك رف تخزين ، والذي يمكن أن يخزن 20 ~ 30 قطب (يتغير العدد تبعا لحجم القطب). بعد الانتهاء من اللحام ، اضغط على الزر ،وسيتم تفريغ عمود مصباح الشارع إلى تفريغ على رف التخزين الذي على الجانب الأيمن من الآلة، يمكن تخزين 20 قطب (العدد يختلف وفقا لحجم القطب)

16.3 قطع الغيار وفقاًالـالقائمة

تتكون الآلة من الأجزاء التالية:

طاولة عمل طويلة لنقل العربات
الإطار الرئيسي للشريط
نظام محرك العربة
رصيف التفريغ، 5 مجموعات ((مناسبة لقطب 13m)
الجزء الهيدروليكي للضغط ((بما في ذلك أدوات الضغط، مناسبة لقطب متوسط الحجم)
نظام لحام القوس الغارق، مع نظام تغذية الأسلاك
نظام استرداد تدفق
نظام هيدروليكي
نظام التحكم

عجلة التثبيت، وفقًا لمتطلبات العميل.

مع:

مجموعة واحدة مناسبة للصاعقة العالية، 5G القالب العفن.

1 مجموعة مناسبة لأعمدة مصابيح الشوارع العادية،القطر الأدنى 60 ملم ((أعمدة مستديرة وأعمدة مخروطية)

مجموعة واحدة مناسبة لأعمدة إضاءة الشارع العادية، والحد الأدنى للقطر 60mm ((عمدة مستطيلة)

1 مجموعة من أجهزة التشغيل الخلفية مناسبة لأعمدة إضاءة الشارع العادية (تشمل أداة صغيرة),مناسبة لأعمدة ذات طول قصير جداً، مثل ذراع طولها 1 ~ 2 متر)
