تفاصيل المنتج:
|
| مادة: | فُولاَذ | يكتب: | مستديرة ، متعددة الأضلاع ， مخروطية |
|---|---|---|---|
| طلب: | طريق سريع ، خارجي ، عمود إنارة | ارتفاع: | 8 م ، 7 م ، 6 م |
| توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج | اسم: | عمود إنارة الشارع |
| تسليط الضوء: | قطع القطب الخفيف إلى خط الطول,خط القطب الخفيف 8m,خط القطع الضوئي,8m Light Pole Line,Light Pole Taper Slitting Line |
||
خط القطع لطول عمود الإنارة موديل CTLA8x1800
(نوع أوتوماتيكي بالكامل ، 4 تسوية)
المقياس التقني
خصائص الملكية:
النوع الأوتوماتيكي بالكامل ، إذا تم الحصول على العرض المناسب للعمود ، والتحكم في الطول باستخدام الحاسب الآلي ، والقطع المستدعي مع الأتمتة ، ونظام تفريغ الألواح المستدقة والتكديس.
مع نوعين من الشفرات مزدوجة حافة الكشط ووحدة حز مستدقة.
(ملاحظة: نظام التكديس الأوتوماتيكي للوحة أقل من 6 مم ، لوح عمود الإنارة)
طلب:
إنها مخصصة لفك اللفائف ، التسوية ، القطع ، كشط حافة الحواف وعملية الحز المستدقة ، للحصول على جانب واحد صغير العرض ، جانب واحد كبير عرض لوحة الصلب.
تفاصيل الجهاز

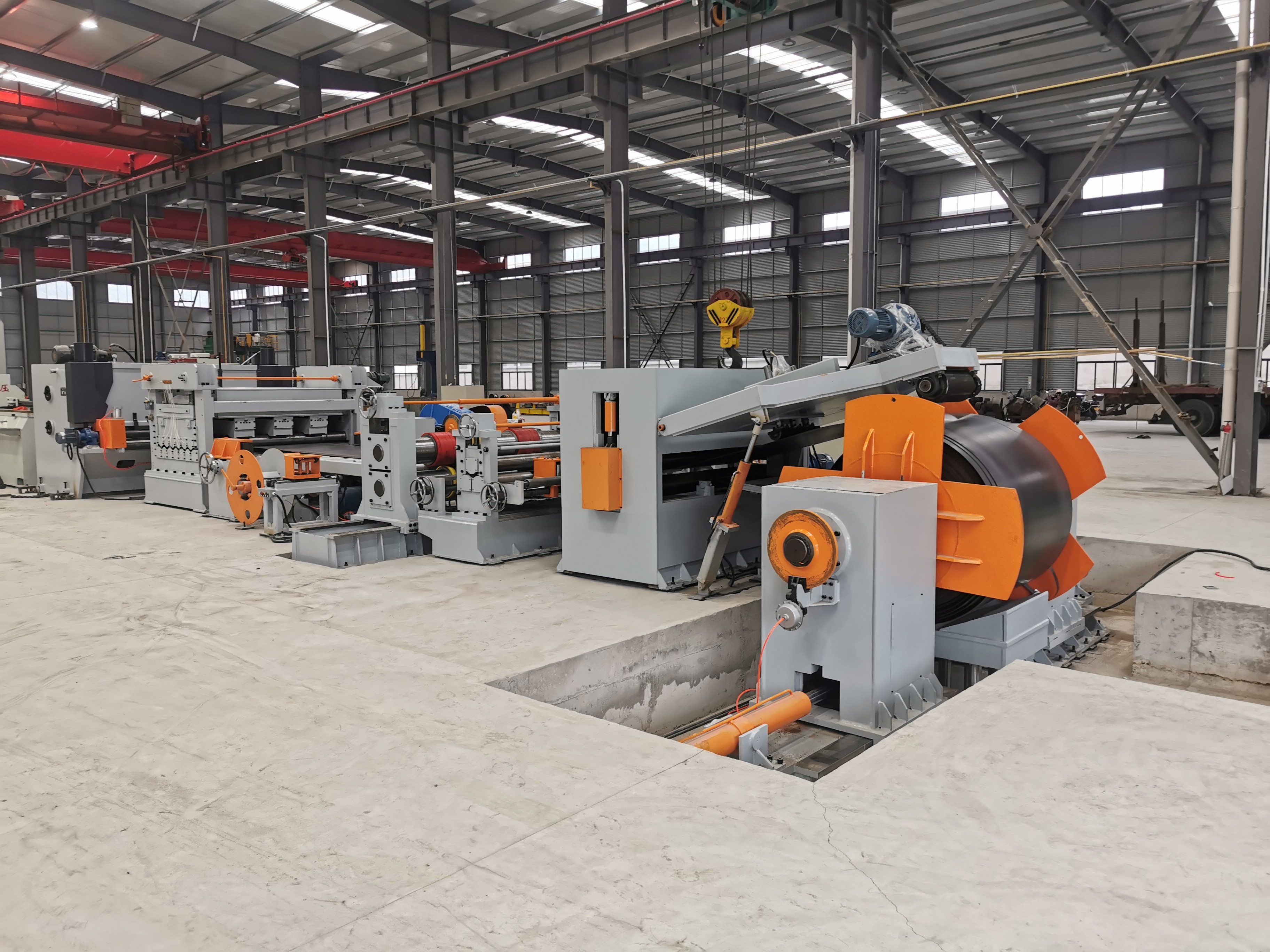

1. لفائف الصلب تحميل سيارة دوللي
لأعلى ولأسفل: هيدروليكي
أفقي متحرك: آلي

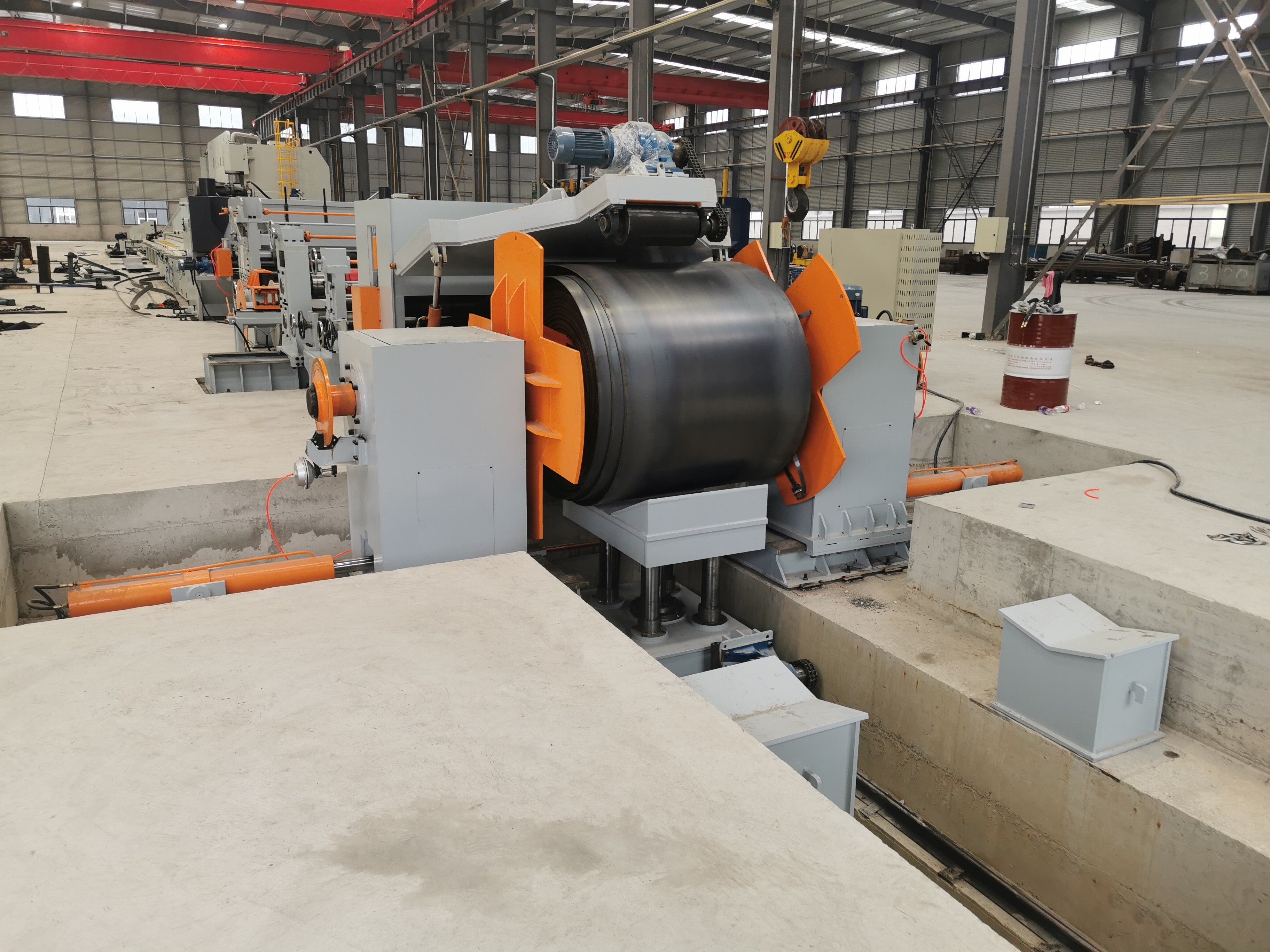

2. آلة فك اللفافة الهيدروليكية ذات الرأس المزدوج:
بما في ذلك: وحدة اليسار واليمين ،
مع الفرامل التي تعطي شد دوران العمود.
فتح وإغلاق: هيدروليكي
3. الضغط والتوجيه الهيدروليكي ، جهاز رأس المجراف الهيدروليكي ، جهاز القرص
وهي تتألف من الإطار ، وجهاز الضغط والتوجيه الهيدروليكي ، وجهاز رأس المجراف الهيدروليكي ، وأسطوانة القرصين ونظام تشغيل المحرك ، إلخ.
يتكون هذا من الضغط الهيدروليكي وذراع التوجيه ، عجلة الضغط والتوجيه ، صندوق التروس ، المحرك ، إلخ.
يتكون هذا من جهاز تقلص لوحة المجراف الهيدروليكي ، لوحة الإنفاق ، الجهاز الهيدروليكي ، إلخ.
وتتكون من منزلق ، بكرات قرصية ، جهاز قرص هيدروليكي ، إطار ، إلخ.
يتكون هذا من محرك التيار المتردد ، وصندوق التروس ، ومجموعة من المغزل والوصلات ، وحامل المحمل ، ومفصل عالمي واحد ، إلخ.
4. طريقة الدرفلة الوسطى منضدة
5. جهاز التوجيه
وهي تتألف من إطار النقابة ، لوحة الطائرة المتحركة ، جهاز ضبط التوجيه ، عجلة الميل العمودية.

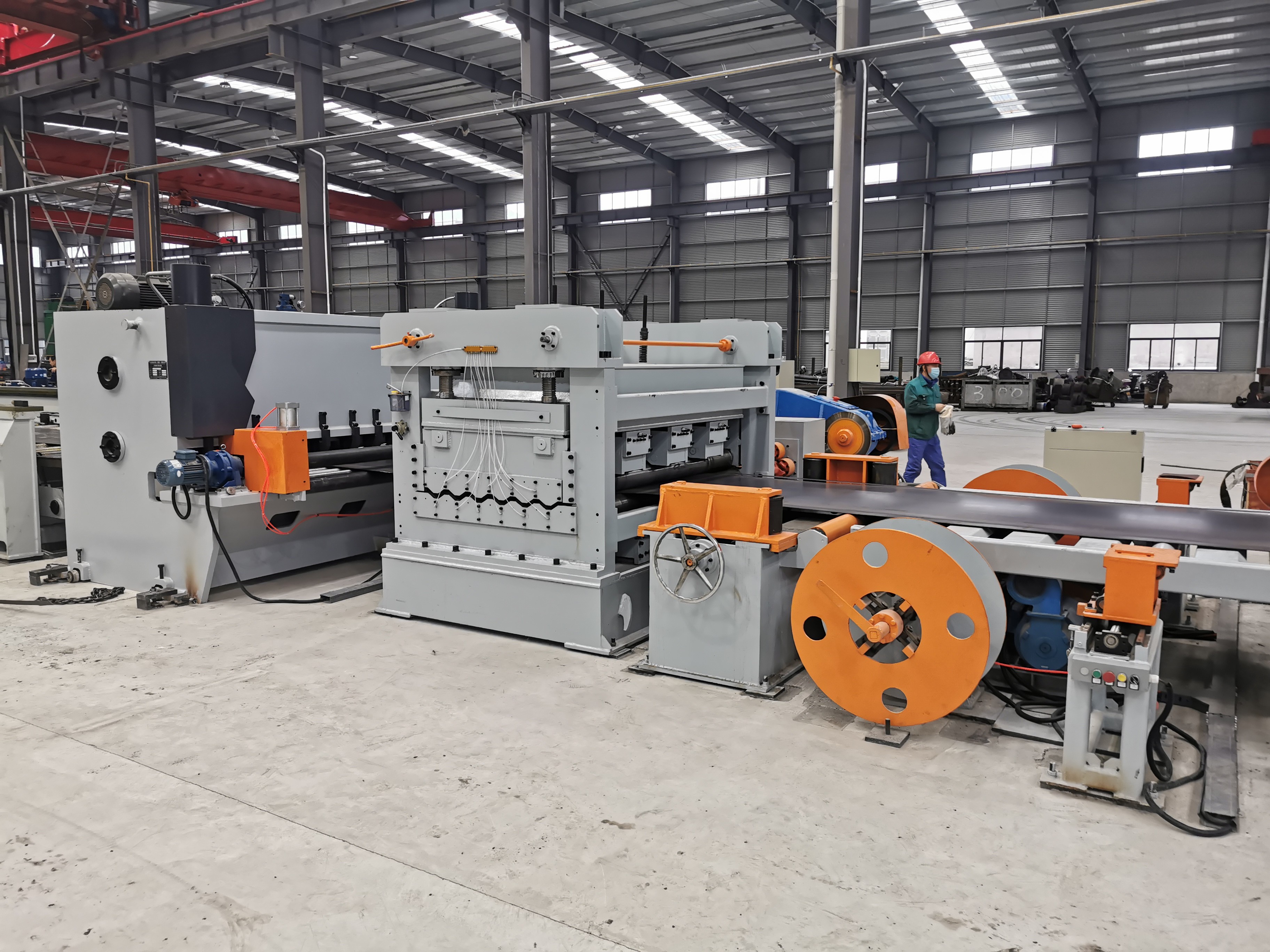

6. وحدة التسوية: (أربعة أنواع)
هذه هي المعدات الأساسية لهذا الخط والتي تنقسم إلى جزء طاقة وجزء مضيف.
يتكون جزء الطاقة من حامل الطاقة ، ومبطئ السرعة ، ومحرك قابل للتعديل بسرعة التيار المتردد ، وخزانة كهربائية AC (محرك تردد التيار المتردد) ، والاقتران ، وعلبة توزيع الطاقة ، وعجلة الحزام ، والحزام ، والمفصل العام ، وفرامل YWZ ، إلخ.
يتكون جزء المضيف من حامل سفلي ، إطار ، أسفل حامل المحور ، حامل محور منزلق ، بكرة تسوية ، إطار دعم علوي ، حامل عجلة داعم لأعلى ولأسفل ، عجلة داعمة ، جهاز رفع وكبس كهربائي ، مرفق من 2 قطعة من الضغط المحرك ، مضخة التشحيم اليدوية.
خصائص هذا الجهاز:
لقد تم تبني علبة توزيع الطاقة ، كل بكرة تسوية متصلة مع أداة توصيل متقاطعة عالمية ، أسطوانة التسوية لأعلى ولأسفل نشطة ، والسرعة الخطية هي الاتساق ، وبالتالي ستنخفض الاحتكاكات بين سطح الأسطوانة واللوحة ، مما قد يحفز كفاءة التسوية.
هناك مجموعتان من محامل الأسطوانة على جانبي محور التسوية ، مجموعة واحدة من محمل الدفع المستوي المستخدم لتقليل الاحتكاكات ومنع المحوري من الاهتزاز ، مما قد يؤدي إلى زيادة الكفاءة.
يتم تثبيت مجموعتين من العجلات الداعمة على الماكينة حيث يمكن ضبط الجوانب الأمامية والخلفية لأعلى ولأسفل.تستخدم لدعم الأسطوانة الرئيسية وزيادة صلابة الأسطوانة وكفاءة التسوية السريعة.محمل العجلة الداعمة محكم الإغلاق والذي يمكن أن يمنع خبث الأكسيد من الدخول في المحمل.
تعتمد الآلة على الترس الدودي وقضيب الدودة ، والتواء كبير في ضبط التباطؤ والضغط ثنائي القطب ، وقوة الضغط الثقيلة ، ويمكن تعديلها بشكل فردي ومتزامن للرفع والضغط لأسفل ، وضبط الضبط الجزئي اليدوي.
أسطوانة التسوية عبارة عن تبريد بالحث متوسط التردد ، مستوى أعمق ، والذي يمكن أن يتجنب حرق المحمل عند نقص الزيت ويمكن أن يطيل عمر الماكينة.
تعتمد آلة مضيف التسوية على إمداد زيت مركزي يمكن أن يعمل بسهولة.تهتز المكونات الرئيسية بواسطة هزاز متطور في الوطن والذي يمكن أن يزيل الإجهاد ويقلل من الانحناء.المحرك عبارة عن محرك قابل للتعديل بسرعة التيار المباشر ، مصحوبًا بلوحة Eurotherm الأساسية التي يمكن أن تقلل من وقت الرفع والكبح (ثلثي أوقات الفرامل أقصر من تلك الشائعة) وكفاءة التسوية السريعة.
7. آلة القطع من النوع الدوار:
بما في ذلك: قص شعاع التأرجح الهيدروليكي Q12Y-6 * 2000.
يمكن تدوير المقص 3 درجات ليكون مناسبًا لقطع لوح عمود الضوء.
بعد القص ، ستكون اللوحة متوازية الأضلاع ، وبهذه الطريقة تقلل من نفايات المواد وتكون سهلة للعملية التالية لصنع عمود الإنارة
8. طاولة دعم طول القطب + دوللي ، مع جهاز التشغيل الآلي:
توجد دمية في مقدمة وحدة الحز ذات الحواف المزدوجة.إنه للتحكم في حجم لوحة القطع المستقيمة والمستطيلة.عن طريق تغيير موضع السدادة على دوللي للتحكم في حجم لوحة المستطيل.
عربة مع قيادة آلية ، يمكنها التحرك إلى الموضع الصحيح على المنضدة وفقًا لطول صفيحة العمود.
بكرة الطاولة مع القيادة الآلية ، عندما يتم غطس الأسطوانة بواسطة المحرك ، يمكن أن تتحرك اللوحة إلى وحدة الحز ولا تحتاج إلى دفع اللوحة يدويًا.كل أسطوانة مزودة بقابض هوائي ، يمكن قيادتها بواسطة المحرك ونظام السلسلة ، كما يمكنها تحريك اللوحة يدويًا لضبط اللوحة.
على حد سواء في دوللي وفي وحدة الحز بالحافة الأمامية ، يوجد جهاز هوائي لتوقف لوحة الدفع للحصول على البعد الصحيح للوحة المستطيلة.
9. جهاز رفع الصفيحة.
يشتمل هذا الجهاز على أسطوانتين تعملان بالهواء المضغوط ، ويمكن نقلهما إلى موقع مختلف وفقًا لطول اللوحة.
عندما تصل اللوحة إلى مقدمة وحدة الحز ، سيتم إيقاف اللوحة ، وسيقوم هذا الجهاز برفع اللوحة ، بحيث يمكن للعبة تثبيت وتحريك اللوحة.

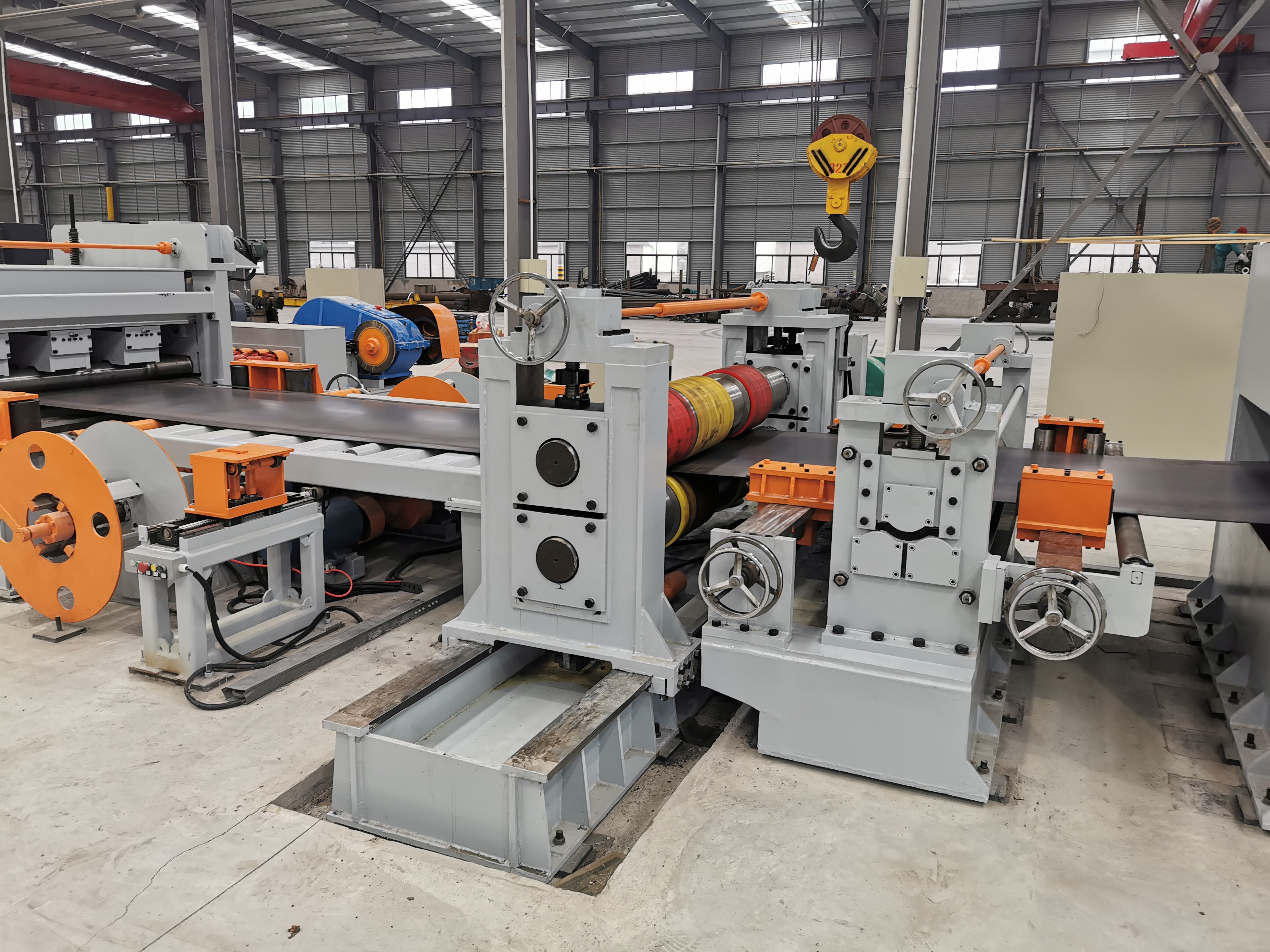

آلة قطع الحواف المزدوجة تعتمد على مبدأ القص المتداول لقطع الصفيحة الفولاذية.
إنها مخصصة لشق حافة الكشط للوحة الفولاذية المدلفنة على الساخن للحصول على العرض الدقيق لعمود الإنارة.
بما في ذلك: زوجان من بكرات القرص ، محرك ، صندوق تروس ، أربع شفرات
بكرتين من النوع اللولبي لأعلى ولأسفل ، مع زوجين من شفرات الحز.
بكرات من النوع اللولبي سهلة لضبط شفرة القطع في أي موضع لحز أي حجم من الألواح.
11． طاولة دعم طول القطب + دوللي ، مع جهاز أتمتة:
هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في درجة القطع المستدقة.عن طريق تغيير موضع السدادة على دوللي للتحكم في معدل التقطيع المستدق.
عربة مع قيادة آلية ، يمكنها التحرك إلى الموضع الصحيح على المنضدة وفقًا لطول صفيحة العمود.وقم بتثبيت اللوحة للحصول على اتجاه حركة اللوحة الصحيح.
بكرة الطاولة مع القيادة الآلية ، عندما يتم غطس الأسطوانة بواسطة المحرك ، يمكن أن تتحرك اللوحة إلى وحدة الحز ولا تحتاج إلى دفع اللوحة يدويًا.كل أسطوانة مزودة بقابض هوائي ، يمكن قيادتها بواسطة المحرك ونظام السلسلة ، كما يمكنها تحريك اللوحة يدويًا لضبط اللوحة.
على حد سواء في دوللي وفي وحدة الحز المستدقة الأمامية ، توجد أجهزة تعمل بالهواء المضغوط لتوقف لوحة الدفع للحصول على زاوية القطع المستدقة الصحيحة.
12. جهاز رفع الصفيحة.
يشتمل هذا الجهاز على أسطوانتين تعملان بالهواء المضغوط ، ويمكن نقلهما إلى موقع مختلف وفقًا لطول اللوحة.
عندما تصل اللوحة إلى مقدمة وحدة الحز ، سيتم إيقاف اللوحة ، وسيقوم هذا الجهاز برفع اللوحة ، بحيث يمكن للعبة تثبيت وتحريك اللوحة.
13. وحدة الحز المستدقة
آلة الحز المستدقة تعتمد على مبدأ القص المتداول لقطع الصفيحة الفولاذية.واحصل على لوحة شبه منحرف بمعدل تفتق معين.
بما في ذلك: زوجان من بكرات القرص ، المحرك ، صندوق التروس ، بكرات القرص العلوي والسفلي ، شفرتان ،
نوعان من البكرات اللولبية لأعلى ولأسفل ، مع زوج واحد من شفرات الحز.
بكرات من النوع اللولبي سهلة لضبط شفرة القطع في أي موضع لحز أي حجم من الألواح.
14. طاولة دعم من نوع الكرة للوحة المستدقة النهائية
15. نظام أوتوماتيكي لتفريغ وتكديس الألواح المستدقة
هناك نوعان من بكرات الضغط الهوائية.أسطوانة الضغط السفلية تعمل بمحرك ، عندما يتم غطس الأسطوانة بواسطة المحرك ، يمكن للوحة المستدقة أن تتحرك بعيدًا عن وحدة الحز.عندما تتوقف اللوحة عن الحركة ، سترتفع الأسطوانة لأعلى وتوفر مساحة لتفريغ اللوحة.
تحت الطاولة ، هناك 12 وحدة من جهاز التفريغ الهوائي.يمكن أن ترتفع من منتصف الطاولة ، ثم تنزلق اللوحة المستدقة من قطعتين إلى كلا الجانبين.
16. النظام الكهربائي:
طاولة تحكم مركزية.
من أجل الحز المزدوج والحز المستدقي ، يتمتع محول التيار المتردد PLC و AC أيضًا بخاصية الاستجابة السريعة والنشاط الجيد ، والتي يمكن أن تتحكم بشكل فعال في سرعة تشغيل دوللي.
17 نظام هيدروليكي:
الطاقة الهيدروليكية 25 لتر / دقيقة
بما في ذلك: المحطة الهيدروليكية ، والصمامات ، وخزان الزيت ، والمفصل ، والأنابيب اللينة ، والأنابيب الصلبة ، وما إلى ذلك
18. النظام الهوائي:
بالنسبة لقابض الدولاب والطاولة ، ورفع الألواح ، وجهاز تفريغ الألواح ، إلخ.
19． الخيار:
وحدة تسوية إضافية بعد القطع المستدقة.
حرر ضغط الصفيحة الفولاذية ، وسهل العملية التالية.
(هذه الوحدة مناسبة لسمك أقل من لوحة 6 مم لعمود إنارة الشوارع)
20. الخيار: لوحة نظام غير متصل بالشبكة
(بعد قطع اللوحة حسب الطول ، يمكن للنظام نقل اللوحة إلى جانب الماكينة.)
