منزل المنتجاتآلة لحام الروبوتية

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب
120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب

صورة كبيرة :  120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب

تفاصيل المنتج:
اسم العلامة التجارية: CMC
رقم الموديل: RW-DC120 / 300
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب

وصف
إبراز:

آلة لحام روبوتية 120 مم

,

آلة لحام روبوتية 300 مم

,

آلة قطع إطار الباب باستخدام الحاسب الآلي

ماكينة تجميع ألواح اللحام وقطع الأبواب ذات القاعدة الروبوتية

الموديل: RW-DC120 / 300



طلب:



يتم تطبيق نظام اللحام من أجل إنتاج لحام لوحة قاعدة عمود الإنارة.من خلال الاتصال في الوقت الفعلي بين الروبوت وقوة اللحام ، وفقًا لمواضع اللحام المختلفة للحصول على درز لحام بجودة جيدة ،.



لهذه الآلة ستة تطبيقات رئيسية في إنتاج أعمدة إنارة الشوارع ، وهي كالتالي:

  • قطع CNC مسطح لقاع القطب ،
  • وضع وتجميع اللوحة السفلية ،
  • لحام اللحامات الداخلية والخارجية بين الصفيحة السفلية والعمود ،
  • لحام تقوية لوحة القاعدة ،
  • قطع الباب الكهربائي باستخدام الحاسب الآلي
  • لحام إطار الباب



مناسبة للأعمدة المخروطية ، والأعمدة المستديرة ، والأعمدة المثمنة ، والأعمدة المضلعة ، والأعمدة ذات القطر المتساوي



المعلمة الرئيسية:

رقم. العنصر معامل
1 أقل قطر للقطب 120 ملم
2 قطر القطب الأقصى 300 ملم
3 الطول الأقصى للقطب 12 م أو 14 م
4 دقيقة القطب.سماكة 2.5 ملم
5 ماكس القطب.سماكة

للحام: 12 مم

لسمك قطع الباب 8 مم ، الخيار = 12 مم)

6

أقصى سمك للأنبوب الممتد الذي يمكن أن يتشوه

8 ملم
7

أقصى وزن للقطب

المعيار: 300 كجم

الخيار: 500 كجم

8

الحد الأقصى للكمية الخاصة بأداة تقوية لوحة القاعدة

4 ~ 8

ملحوظة: إذا كانت الكمية كبيرة وكانت التباعد بين أدوات التقوية صغيرة وتأثرت شعلة اللحام ، فيمكن لحام نصف أدوات التقوية

9



حجم صفيحة التقوية القاعدية



أعمدة إنارة الشوارع العادية والصاري المرتفعة مناسبة

(تتطلب أحجام مختلفة من أدوات التقوية قوالب مختلفة ، يمكن معالجتها وتصنيعها بواسطة المستخدم وفقًا للقالب المقدم في الماكينة)

10



سرعة اللحام

السرعة المرجعية 300 ~ 500 مم / دقيقة

سماكة مختلفة وسرعة لحام مختلفة

11

شكل لوحة القاعدة

دائرة ، مربعة ، مثمنة ، جوانب متعددة من أربعة جوانب
12



أدنى سمك للوحة القاعدة

10 ملم

القيمة الموصى بها ، رفيعة جدًا ، يصعب لحامها من الداخل والخارج ، سهلة الاحتراق)

13

أقصى سمك للوحة القاعدة

مناسب للأعمدة العادية

14

الحجم الأدنى للوحة القاعدة

150 مم × 150 مم
15



أقصى حجم للوحة القاعدة

القطر: 500 مم ، أو اللوح المربع 500 × 500.

الخيار: القطر: 700 مم ، أو اللوح المربع 700 × 700.

16

متطلبات اتساق حجم المقوى ولوحة القاعدة

تحمل الأبعاد في حدود 1 مم

يوصى باستخدام القطع بالليزر أو القطع بالبلازما لضمان اتساق الحجم للحصول على تأثير لحام روبوت أفضل

17



متطلبات اتساق حجم إطار الباب

بشكل عام ، يتم شراء إطار الباب من الخارج ، وتفاوت الحجم يزيد عن 1 مم.

لذلك ، من الضروري تثبيت إطار الباب يدويًا ، وبعد اللحام النقطي بإحكام (أو بعد التثبيت ، يقوم الروبوت باللحام مرة أخرى ، إذا كان التسامح صغيرًا نسبيًا ، فيمكن أيضًا لحامه مباشرة بواسطة الروبوت

(ملاحظة: إذا كان تفاوت أبعاد إطار الباب كبيرًا نسبيًا ، فسوف يتسبب ذلك في أن تكون الفجوة بين إطار الباب والباب كبيرة نسبيًا ، مما يؤدي إلى تسرب محلي للحام ، ويلزم إجراء لحام يدوي محلي لاحقًا)

18

فيما يتعلق بموضع قطع التبديل بالبلازما ،

أقصى مسافة من أعلى نقطة في الباب إلى لوحة القاعدة

1400 ملم
19

نوع القطع

المعيار: قطع نوع الأنابيب (3 محاور)

خيار قطع نوع السطح المسطح + قطع نوع الأنبوب (4 محاور)

20

حجم وشكل الباب

لا يوجد حد في نطاق القطع

21

فيما يتعلق بموضع اللحام لإطار الباب ، المسافة القصوى من أعلى نقطة في الباب إلى لوحة القاعدة

2000 ملم
22

مناسبة لنوع القطب

الأعمدة المخروطية ، والأعمدة المستديرة ، والأعمدة المثمنة ، والأشكال المضلعة فوق الثماني ، والأقطاب ذات القطر المتساوي كلها مناسبة

23

مصدر البلازما

هايبرثيرم بوويرماكس 45

(صنع فى أمريكا)

24

أقصى سمك ثقب وجودة القطع

8 مم (القيمة المقترحة)
25

سرعة القطع

وقت قطع الباب على عمود إنارة الشارع العادي هو 30 ~ 40 ثانية
26

نظام CNC

Si Dafeng (SF-2100S)
27

برنامج التعشيش

SmartNest
28

شعلة قطع البلازما باستخدام الحاسب الآلي

1 مجموعة
29

تحكم ارتفاع الجهد القوسي

ارتفاع HP105
30

جهاز الارتفاع

جهاز تحريك ارتفاع شعلة البلازما ، مجموعة واحدة

31

سرعة الإنتاج

(بما في ذلك اللحام الداخلي والخارجي للوحة القاعدة ، وقطع الباب الكهربائي ، ولحام إطار الباب)

عمود إنارة الشارع العادي: 12 ~ 16 دقيقة

قطب 5G: 40 ~ 45 دقيقة

يعتمد الوقت المحدد على حجم العمود وحجم المقوى وحجم الباب

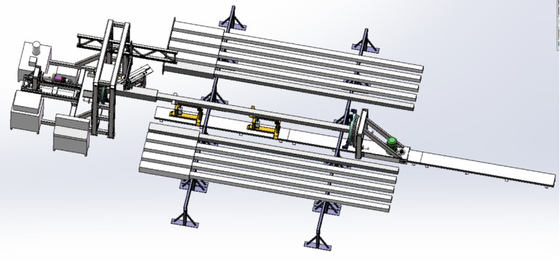

التخطيط العام كالتالي:

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 0







ميزات الملكية:

  1. تدمج هذه الآلة ست وظائف ، والتي يمكن إكمالها في عملية تحميل وتفريغ واحدة.قطع CNC لأسفل العمود بشكل مسطح ، ووضع وتجميع لوحة القاعدة ، واللحام الداخلي والخارجي بين لوحة القاعدة والقطب ، ولحام تقوية اللوحة السفلية ، وقطع الباب الكهربائي ، ولحام إطار الباب.يتم تقليل تدفق المواد ووقت التحميل والتفريغ بين العمليات المستقلة بشكل كبير ، ويتم توفير مساحة الإنتاج.
  2. مع وظيفة توسيع العمود ، قم بإزالة الفجوة بين الفتحة الداخلية للوحة القاعدة والقطب ، وتحقيق اللحام التلقائي بسلاسة
  3. مع وظيفة التنسيب التلقائي ولحام المقوى
  4. إنها تعتمد روبوت Kawasaki Heavy Industries الياباني مع قابلية تشغيل جيدة وجودة ممتازة.
  5. اعتماد مصدر طاقة اللحام الشهير وجودة لحام جيدة وكفاءة لحام عالية
  6. يتميز جهاز تحديد المواقع بزاوية دوران كبيرة ، والتي يمكن أن تحقق اللحام بالزاوية الأكثر منطقية
  7. شكل لحام جميل وموثوقية عالية
  8. قطع CNC لباب عمود الإنارة ، شكل القطع يمكن أن يكون دائري ، مربع ، مستطيل ، بيضاوي ، إلخ. أي رسومات يمكن رسمها بواسطة الكمبيوتر يمكن قصها بواسطة برنامج خاص يأتي مع الجهاز.
  9. مصدر القطع هو البلازما الأوتوماتيكية ، وبالتالي فإن سرعة القطع ستكون سريعة جدًا ، وسيكون القطع سلسًا ومستديرًا
  10. نظرًا لاستخدام مصدر البلازما Hypertherm Powermax ومسدس القطع ، فإن فجوة القطع صغيرة نسبيًا ، ويمكن استخدام القطع المقطوعة كأغطية للأبواب
  11. بعد قطع الباب الكهربائي ، إذا احتاج إطار الباب إلى اللحام ، يمكن للروبوت أن يكمل اللحام الأوتوماتيكي لإطار الباب.ويلزم أن يكون لحام إطار الباب مزودًا بوظيفة تحديد الموضع بالليزر
  12. تم تصميم الماكينة بالكامل على شكل خط تجميع أحادي الاتجاه.الأعمدة مكدسة على الجانب الأيسر من الماكينة.يمكن للمشغل أن يتحرك واحدًا تلو الآخر إلى اليمين لإكمال اللحام ، ويتم تكديس الأعمدة الملحومة على اليمين.يتحرك العمود ويرتفع ، ولا توجد حاجة لرافعة ، وتكون كثافة اليد العاملة للمشغل منخفضة
  13. وفر الكثير من تكاليف العمالة
  14. يمكن أن تتكيف مع ساعات العمل الطويلة طوال اليوم



عناصر الخيار:

بلازما قطع الباب: Hypertherm Powermax45 ، اقتراح كحد أقصى.سمك 8 مم.الخيار: Hypertherm Powermax65 ، اقتراح كحد أقصى.سماكة 12 ملم.

يبلغ الحد الأقصى لقطر القطب 400 مم ، والحد الأقصى لحجم الأنبوب المربع 350 × 350 ، والقطر الداخلي للظرف الكهربائي 620 مم ، ومناسب للقطب الثقيل 5G (مثل 500 كجم) ، ولوحة القاعدة كحد أقصى.قطر 700 مم ، أو لوحة قاعدة مربعة 700 × 700 مم

3. قطع نوع السطح المسطح + قطع نوع الأنبوب (4 محاور)

  1. يوجد على الأنبوب المربع نوعان من التقوية على جانب واحد.مطلوب جهاز تقوية ، يمكن تحريكه لأعلى ولأسفل ، مناسب لمواضع مختلفة من التقوية
  2. تم تكوين وظيفة تحديد المواقع بالليزر لتلحيم موضع وحجم الأجزاء.الاتساق ضعيف ، حوالي أكثر من 1 مم.نظرًا لأن إطار الباب الذي تم شراؤه له نفس الحجم ، فمن المستحسن أن يتم تجهيز إطار الباب الملحوم بوظيفة تحديد المواقع بالليزر.
  3. إذا كان الموضع النهائي الصغير عبارة عن أنبوب مربع ، فلا يمكن تدوير دعامة النهاية الصغيرة ، ويجب تغيير نوع الدعم.أضف سكة التوجيه بطول 12 مترًا والدعم المتحرك للطرف الصغير لتحسين دقة القطع واللحام.إنها مناسبة للأعمدة الدائرية ، والأنابيب المربعة ، والأعمدة المثمنة.الدعم النهائي الصغير هو دوران متزامن مؤازر.بهذه الطريقة ، لم يعد من الضروري إنشاء أداة تثبيت تتحول من مربع إلى مستدير.
  4. أداة توسيع أسفل القطب
  5. أداة تقوية
  6. قطع غيار لحام روبوت
  7. قطع غيار لقطع البلازما
  8. نظام بيانات الإنتاج المتصل بالشبكة ، الجهاز متصل بالإنترنت في ورشة العميل ،

الوظيفة (1):

يمكن أن توفر بيانات إدارة الإنتاج: الطاقة في الوقت المحدد ، ووقت اللحام ، ووقت القطع ، ووقت غير اللحام ، وكمية الإنتاج ، وما إلى ذلك

الوظيفة (2):

بعد توصيل الجهاز بالإنترنت ، يمكن لمزود الماكينة مساعدة العميل في تشخيص الأخطاء عن بُعد وتعديل المعلمة عن بُعد.مناسب للعملاء لاستئناف الإنتاج بسرعة.





صور مماثلة

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 1

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 2





نظام اللحام الآلي



1- روبوت كاواساكي BA006N (ماركة يابانية)

سلسلة BA عبارة عن سلسلة من الروبوتات المطورة للحام خصيصًا.إنه مصمم للحام بشكل خاص.إنه سهل التشغيل ويمكن أن يحقق عملية لحام ماهرة من خلال عملية تعليمية بسيطة.يتم تثبيت شاشة عرض ملونة LCD تعمل باللمس مع تأثير بصري ممتاز وتشغيل سهل على جهاز التدريس.تحتاج آلة اللحام الروبوتية فقط إلى اتصال كبل ، ويمكنها تصنيف ظروف اللحام للتخزين ، ومكالمة رئيسية واحدة.

                              120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 3







طرق التدريس عملية بسيطة التدريس كلغة البرمجة
طريقة التنفيذ الوضع اليدوي المحاور المستقلة ونظام الإحداثيات الأساسي ونظام إحداثيات الأداة
وضع الاستنساخ

عمل الاستيفاء لكل محور / خط و

قوس

سعة التخزين   8000 خطوة متكافئة
إشارة عامة إشارة التشغيل الخارجية توقف الطوارئ ، إشارة تعليق خارجية
المدخلات والمخرجات 32 + 32































تستخدم روبوتات Kawasaki BA خزانة التحكم E01 ، الشكل المضغوط ، نظام التشغيل المناسب ، الوظائف الغنية ، الصيانة السهلة وقابلية التوسع العالية.6.5 بوصة شاشة LCD ملونة ، شاشة تعمل باللمس 640 × 480 بكسل.تُستخدم الإضاءة الخلفية لتسهيل رؤية شاشة LCD.يعتمد نظام التشغيل WINDOWS CE.تُستخدم القائمة المنسدلة لعرض النافذة ، مما يجعل عملية التحرير بسيطة وسهلة

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 4



مزادات لحام القوس القياسي

نموذج



BA006N
شكل الذراع مفاصل عمودية متعددة
وزارة المالية 6 محاور
قدرة الحمولة القصوى (كجم) 6

أقصى مدى للعمل

[DEG]

JT1

电源 线 及 控制 线

± 165
JT2 + 150 -90
JT3 + 45 -175
JT4 ± 180
جي تي 5 ± 135
JT6 ± 360

السرعة القصوى للعمل

[DEG / S]

JT1

电源 线 及 控制 线

240
JT2 240
JT3 220
JT4 430
جي تي 5 430
JT6 650
القصور الذاتي [NM] JT4 12
جي تي 5 12
JT6 3.75

لحظة بالقصور الذاتي

[KG.M2]

JT4 0.4
جي تي 5 0.4
JT6 0.07
دقة التموضع المتكرر [مم] ± 0.05
استطالة أفقية [مم] 1445
الوزن [كجم] 150
قدرة الطاقة [KVA] 3.0
وضع التثبيت أرضي ، تحميل علوي
بيئة التثبيت درجة الحرارة 0 ~ 45 درجة
رطوبة 35 ~ 85٪ (بدون ندى)
اهتزاز 0.5 جرام 以下 أقل من 0.5
آحرون يجب أن يكون تركيب الروبوت بعيدًا عن تداخل الأجهزة السائلة أو الغازية القابلة للاشتعال أو المسببة للتآكل
مستوى IP IP65
أوصى المراقب المالي E01





نطاق العمل

                  120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 5

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 6





مقدمة مانع اصطدام شعلة اللحام

نظام شعلة اللحام 350 هو شعلة لحام CO2 ، والتي تستخدم بشكل شائع في لحام القوس في آسيا.



يتميز نظام مسدس اللحام برقبة المسدس القابل للاستبدال بمزايا القيمة المقدرة العالية ودورة العمل العالية: يمكن للواجهة الذكية أن تحقق الصيانة السريعة ووظائف تحديد المواقع القابلة للتكرار ، وتقصير وقت التوقف عن العمل.



يحتوي نظام مسدس اللحام على مجموعة متنوعة من أعناق وحوامل المسدس لجميع مفاصل الماكينة الشائعة للاختيار من بينها.



ميزة

(1) تصميم لحام CO2 آسيوي نموذجي

(2) يمكن أن يؤدي عنق البندقية القابل للاستبدال إلى تقصير وقت تعطل المعدات وتقليل تكاليف الصيانة والإصلاح

(3) خصائص درجة الحرارة المثلى تضمن عمر خدمة طويل للأجزاء المستهلكة

(4) تضمن مجموعات الكابلات عالية الجودة عمر خدمة طويل للنظام

(5) هيكل شعلة اللحام المتين يمكن أن يحقق ثبات عالي عند الاصطدام

نموذج 350
طريقة التبريد هواء
دورة العمل 100٪
القيمة المقننة 350A CO2
300A (تكوين مختلط)
قطر السلك 0.8-1.4 مم
لحام رقبة البندقية 35 درجة


نظام طاقة اللحام NBC-350RL

وصف الجهاز:

آلة اللحام الروبوتية الخاصة NBC-350RL لديها وضعين للحام: ترشيش منخفض وضغط ثابت ، والتي يمكن أن تحقق لحام الأرجون الغني بالكربون والغاز CO2.يعتمد هذا المنتج طريقة تحكم رقمية بالكامل ، وهي قابلة للتكيف بدرجة عالية ويمكنها التواصل مع روبوت اللحام بالقوس الكهربائي من خلال واجهة رقمية / تناظرية.



خصائص الأداء

(1) يمكن أن تتطابق مع روبوت كاواساكي

(2) يمكن للعديد من أنواع التحكم في الواجهة الرقمية الاتصال مباشرة بمعلمات اللحام المخزنة من قبل العميل

(3) ترشيش لحام صغير جدًا ، شكل لحام جميل

(4) وظائف إشعال القوس المحسنة وإغلاق القوس وإزالة الكرة



يحقق نظام التحكم الرقمي بالكامل التحكم الدقيق في عملية اللحام وطول القوس المستقر.

وظيفة قوية للإبلاغ عن الأخطاء الرقمية ، مجموعة متنوعة من الأخطاء بها رموز خطأ لعرضها.

يحتوي النظام على قاعدة بيانات خبراء لحام مدمجة ومجموعة معلمات تلقائية وذكية.

واجهة تشغيل ودية ، وضع تعديل موحد ، من السهل إتقانها.

تقنية عاكس التبديل الناعم ، الآلة بأكملها موثوقة للغاية وموفرة للطاقة وموفرة للكهرباء.



معلمات قوة اللحام



رقم. العنصر المعلمات
1

جهد الدخل / التردد المقدر

380V ± 25٪ 3P / 50Hz
2 (KVA) سعة الإدخال المقدرة 14
3 (أ) تيار المدخلات المقدرة (A) 21
4 (V) فولطية الخرج المقدرة (V) 31.5
5 (٪) مدة الحمل المقدرة (٪) 60٪
6 (V) إخراج عدم التحميل الجهد (V) 96
7

(A / V) تيار الإخراج / نطاق الجهد (A / V)

60 أمبير / 17 فولت ~ 350 أمبير / 31.5 فولت
8 (مم) قطر سلك اللحام (مم) 0.8،1.0،1.2
9 نوع تغذية الأسلاك دفع الأسلاك
10 (لتر / دقيقة) معدل تدفق الهواء (لتر / دقيقة) 15 20
11 طريقة تبريد الشعلة تبريد الهواء
12 تصنيف الضميمة IP23
13 فئة العزل ح
14

L * W * H (سم)

الأبعاد L * W * H (سم)

66 * 32 * 56
15 (كجم) الوزن 55
16 مستوى انبعاث EMC أ



                                 120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 7



الخيار: تنظيف البندقية ، قطع الأسلاك وجهاز رش زيت السيليكون

كما تظهر الصورة.يتم استخدام جهاز تنظيف المسدس ورش زيت السيليكون لتنظيف الرش في فوهة شعلة اللحام ورش زيت السيليكون المضاد للرذاذ في الفوهة.يتم استخدام جهاز قطع الأسلاك لقطع الكرة الصغيرة عند طرف سلك اللحام والتأكد من أن الاستطالة الجافة لسلك اللحام متسقة ، لضمان معدل نجاح بدء القوس واستقرار عملية اللحام ، كذلك كدقة الكشف في البداية.



              120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 8



بيئة التشغيل

1 ، التأريض: التأريض C ، مقاومة التأريض أقل من 10 أوم.

2 ، سلك اللحام: سلك مثبت على القرص

3 ، استخدام الظروف البيئية (داخلي)

درجة الحرارة المحيطة: -5 ℃ ~ 40 ℃.

الرطوبة النسبية: ≤80٪ .. لا ندى



البرمجة وسير العمل

تدفق البرمجة

120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 9120mm 300mm آلة اللحام الآلي باستخدام الحاسب الآلي آلة قطع إطار الباب 10
