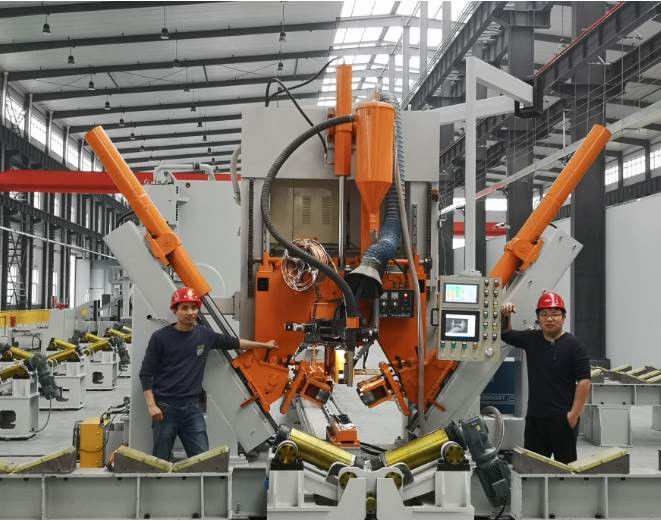

قطر 60~600mm،طول 12000mm آلة لحام CNC الضوء قطب مغلق

آلة لحام CNC POLE SHUT

النموذج: HM600/12000

نوع العجلات:مصممة خصيصاً لقطب واحد،قطب أعلى،قطب اتصالات 5G،وقطب ضوء الشارع العادي

• نطاق القطر:60~600ملم، سمك:3~12ملم، طول:12m
• آلة لحام قوس واحد قياسية سلك واحد غمر قوس واحد
• نطاق التطبيق: مناسب لللحام التلقائي التلقائي الطولي لقطب طويل متوسط الحجم ، مثل قطب 5G ، قطب أحادي ، قطب أعلى الصعود وقطب ضوء الشارع العادي

الميزات الحصرية

1. CNC ضبط تلقائي، نظام CNC، مع تغيير قطر القطب، ضبط تلقائي الضغط، ضبط تلقائي موقف قدم الضغط،تلقائيا مطابقة سرعة التغذية والموقفالحفاظ على خيط اللحام دائما في حالة مغلقة، لضمان اللحام السلس.
2. على أساس مؤهلات العملية السابقة ، بعد اللحام ، لا يوجد تقلب في لحام القطب ،وليس هناك حاجة إلى الموظفين لدفع وتدوير العصا في الجزء الخلفي من الآلة لوسط لحام.
3. يتم التحكم في قطب القيادة عن طريق تحويل التردد ، مع وظيفة وقف الفرامل الكهربائية لضمان استقرار لحام الرأس والذيل ،هذا النظام يمكن لحام القطب من نهاية صغيرة إلى نهاية السفلية كاملة المنطقة ولا يزال تقريبا أي طول من الحامهذه الطريقة يتم تقليل العمل اليدوي للعملية التالية.
4. عدد عجلات التشغيل هو 3 مجموعات ، والفائدة هي تقليل ضغط العجلة إلى سطح القطب ، وتقليل الخدش على السطح.القطب متعدد الأطراف والقطب المخروطييمكن أن يكون قطره مساوياً أو مخروط
5. عربة دفع النوع مع وظيفة العودة السريعة المحرك، لا حاجة إلى المشغل لدفع مرة أخرى يدويًا ويقلل من كثافة عمل المشغلين.
6. عربة الدفع الخلفية مع جهاز التشغيل الهوائي، انها بسيطة وسريعة مقارنة مع التشغيل اليدوي.
7. وظيفة لحام القوس الغارق
8. الجانب التفريغ هو نوع عجلة ، وهو مريح للتحميل والتفريغ ، ويساعد على تحقيق أتمتة المواد الصاعدة والأسفل.يمكن أن يكون تحميل وتفريغ على نفس الجانب لجعل المشغل تجنب حركة المسافة الطويلةلا يحتاج المشغل إلا للعمل في موقف آلة المضيف، مما يقلل إلى حد كبير من كثافة العمل.
9. يقلل نظام مزامنة ضغط الزيت والتحكم الذي طورته بنفسها من متطلبات القطب ، مما يجعل القطب بعد اللحام أكثر استدارة وأقل تشوهًا.
10. مشغل: شخص واحد.
11. رف التحميل، 5 مجموعات ((مناسبة لقطب 12,14m)
12. وفقا لتخطيط ورشة عمل المشتري، يمكن توفير آلات ذات اتجاهات عمل مختلفة
13. لمتطلبات خاصة من العملاء، يمكن تصميم و تصنيع الجهاز خصيصا لتلبية القطب المختلفة في جميع أنحاء العالم
14. من خلال الكاميرا المثبتة على رأس الماكينة، يتم انعكاس خيط اللحام على شاشة لوحة التحكم الرئيسية، مما يجعل تتبع خيط اللحام بسيطة وسهلة،وتقليل كثافة عمل المشغل لمراقبة لحام.
15. البنود الاختيارية:

15.1اختياري: نظام بيانات الإنتاج المتصل بالشبكة

وظيفة 1: يمكن أن توفر بيانات الإنتاج لموظفي إدارة الإنتاج: الطاقة على الوقت، وقت اللحام، وقت عدم اللحام، كمية الإنتاج، الخ

الوظيفة 2: تحديث البرنامج في الوقت المناسب للحصول على أفضل وأحدث البرامج وبيانات الخبرة ، والتي يمكن أن تساعد العملاء في تشخيص الأخطاء عن بعد وتعديل المعلمات عن بعد.من المفيد للعملاء لاستئناف الإنتاج بسرعة

15.2

نظام تحميل وتفريغ أعمدة مصباح الشارع: على الجانب الأيسر من الآلة ، هناك رف تخزين ، والذي يمكن أن يخزن 10 ~ 20 عمودًا (يتغير العدد تبعاً لحجم الأعمدة).بعد الانتهاء من اللحام، اضغط على الزر، وسيتم تفريغ عمود ضوء الشارع لتفريغ على رف التخزين الذي على الجانب الأيمن من الآلة،يمكنها تخزين 20 قطب (يختلف العدد حسب حجم القطب)

اختياري:نظام تحميل وتفريغ عمود مصباح الشارع: على الجانب الأيسر من الآلة ، هناك رف تخزين ، والذي يمكن أن يخزن 20 ~ 30 عمودًا (يتغير العدد تبعاً لحجم الأقطاب).بعد الانتهاء من اللحام، اضغط على الزر، وسيتم تفريغ عمود ضوء الشارع لتفريغ على رف التخزين الذي على الجانب الأيمن من الآلة،يمكنها تخزين 20 قطب (يختلف العدد حسب حجم القطب)ليس هناك حاجة إلى رافعة فوقية من كل عمود تحميل إلى تفريغ.

15.3التشجيع لتقليل تأثير الموز الناجم عن لحام الجهاز الذي سيقلل من تأثير الموز لجهاز لحام آلة تسخين التشجيع عالية التردد،بما في ذلك جسم آلة التدفئة ولفائف التدفئة عن طريق الاستقبال

15.4عاكس يستخدم خزانة كهربائية مع طبقة العزل الحراري ومكيف الهواء مع خزانة كهربائية صناعية (2 خزانات)

15.5قطع الغيار، وفقا للقائمة

تتكون الآلة من الأجزاء التالية:

• طاولة عمل طويلة لنقل العربات
• الإطار الرئيسي للشريط
• نظام محرك العربة
• رف التحميل، 5 مجموعات ((مناسبة لقطب 12,14m)
• قطعة هيدروليكية للتشغيل (بما في ذلك أدوات التشغيل، مناسبة لقطب متوسط الحجم)
• نظام لحام القوس الغارق، مع نظام تغذية الأسلاك
• نظام استرداد تدفق
• نظام هيدروليكي
• نظام التحكم
• كاميرا، نظام مراقبة خيط اللحام
• عجلة التثبيت، وفقًا لمتطلبات العميل.

مع مجموعة واحدة مناسبة للصاعقة العالية الاحتكارية، 5G قطب القالب.

مع: مجموعة واحدة مناسبة لأعمدة مصابيح الشوارع العادية،القطر الأدنى 60mm ((أعمدة مستديرة وأعمدة مخروطية)

مع: مجموعة واحدة مناسبة لأعمدة إضاءة الشارع العادية ، والحد الأدنى للقطر 60mm ((أعمدة مستطيلة)

اختياري: مجموعة من أجهزة الضغط الخلفية مناسبة لأعمدة مصابيح الشارع العادية (يشمل أداة صغيرة ، مناسبة لأعمدة ذات طول قصير جدًا ، مثل ذراع طولها 1 ~ 2 متر)
