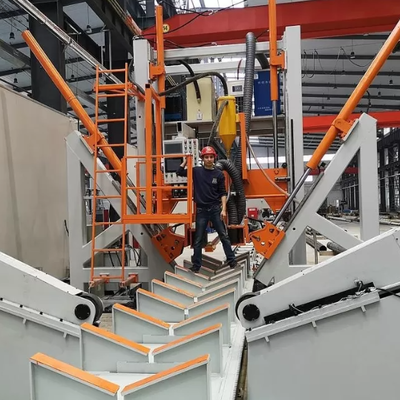

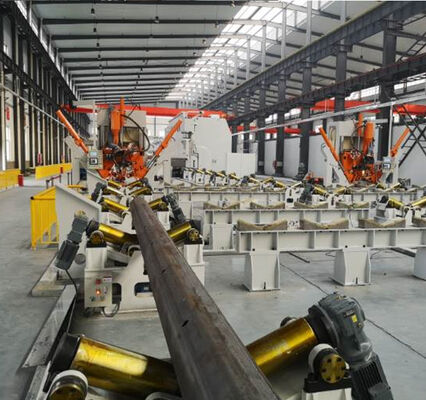

HM2500/14000 الجهاز الحامض الثقيل CNC قطب مغلق محمصة خصيصا لأعمدة فولاذية كبيرة الحجم ذات جدران سميكةيدرك إغلاق الخياطة الطولية التلقائي بالكامل وحامية القوس المغمورة لأعمدة الضوء الطويلة جداً 14 مترًا وأعمدة الاتصال.
هذه المعدات تدعم هياكل القطب المجمعة من قطعة واحدة ، قطعة اثنتين وثلاثة قطع ، تغطي القطبات المستديرة المطوية ، القطبات الثمانية الأطراف والقطبات متعددة الأطراف.تبني نظام لحام قاع ثابت بالإضافة إلى عربة متحركة متزامنة في شكل V، تقوم الآلة بإنهاء إغلاق الخيط الهيدروليكي واللحام المستمر بشكل متزامن مع استقرار عال.
بالنسبة للأعمدة ذات الخيط المزدوج ، يدعم النظام رفعًا تلقائيًا وتدوير القطب ، مما يتيح لحام الخيط الثانوي دون إعادة التعيين يدويًا.أنه يحسن إلى حد كبير كفاءة الإنتاج المستمر لمصانع تصنيع القطب الكبير.
| البند | تفاصيل |
|---|---|
| نوع المعدات | آلة اللحام ذاتية التشغيل الكاملة CNC قطب الطولية الخياطة مغلقة |
| النموذج | HM2500/14000 |
| قطعة العمل المناسبة | قطر كبير قطب الطاقة، قطب الاتصال 5G، قطب ضوء الصدر العالي، قطب متعدد الأبعاد & مخروط معتد |
| عملية اللحام | لحام قوس مزدوج ذو طاقة مزدوجة مع ثلاث أسلاك (حام DC + AC المركب) |
| أقصى طول لحام | 14000 ملم لحام كامل من الرأس إلى الذيل |
| الوظائف الاختيارية | التشخيص عن بعد عبر الإنترنت، خزانة كهربائية ذات تكييف هواء صناعي، مجموعة كاملة من قطع الغيار |
| لا، لا، لا | المعلمات | البيانات التقنية |
|---|---|---|
| 1 | نطاق قطر القطب المعمول به | 400mm ~ 2500mm (باستثناء القطر الكبير) |
| 2 | أقصى طول لحام فعلي | 14000ملم |
| 3 | سمك الصفائح المطبقة والمواد | 5 ~ 20mm (حد أقصى قدرة التشبيك 25mm) ؛ Q235 ، Q355 ، Gr65 فولاذ الكربون |
| 4 | مجموعة عجلات التثبيت | 3 مجموعات من أدوات الضغط الهيدروليكية المتزامنة |
| 5 | قوة المضخة الهيدروليكية | 2.2KW + 2.2KW + 3KW |
| 6 | قوة محرك V-Trolley Servo | تحكم سرعة متغيرة لانهائية 7KW |
| 7 | ضربة الضغط العمودية | 2200mm (تصميم محسن للسرعة الكبيرة للقطب الكبير) |
| 8 | ارتفاع أرض العمل | 800ملم |
| 9 | نظام الطاقة لحام | DC 250 ~ 1250A + AC 250 ~ 1250A حرق قوس غمر ثلاثي الأسلاك ذو طاقة مزدوجة |
| 10 | مواصفات أسلاك اللحام | سلك واحد Φ4.0mm / سلك مزدوج 2 * Φ1.6mm |
| 11 | نطاق سرعة اللحام | 0.3~1.5m/min قابل للتعديل بدون خطوات |
| 12 | اتجاه اللحام | لحام أوتوماتيكي من الطرف الكبير إلى الطرف الصغير من القطب المشرق |
| 13 | معيار تأثير اللحام | لحام جانب واحد تشكيل جانب مزدوج ، اختراق مستقر |
| 14 | الوزن الإجمالي للجهاز | 25 طن |
| 15 | البعد العام | 31000 * 7000 * 6500 مم |
تتكون المجموعة الكاملة من معدات لحام القطب الكبيرة من وحدات عمل ثقيلة موحدة ، مما يضمن الاستقرار لإنتاج الحمل الثقيل على المدى الطويل:
تستخدم هذه الآلة الحامية ذات القطر الكبير للخدمات الثقيلة بشكل رئيسي للإنتاج الجماعي للمنتجات ذات القطب الضخم:
| البند الخدمة | محتوى الخدمة |
|---|---|
| الضمان | ضمان 12 شهرا للجهاز الكامل، ضمان طويل الأجل للخادم الأساسي ونظام اللحام |
| إمدادات قطع الغيار | التوريد المباشر للمصنع لقطع الغيار على المدى الطويل |
| الخدمة في الخارج | المهندسين المتوفرين في الخارج للتثبيت والتشغيل والتدريب |
| الدعم عن بعد | التشخيص عن بعد للخطأ وتعديل المعلمات لمدة 24 ساعة |
| الوثائق التقنية | دليل التشغيل الإنجليزي الكامل ودليل العملية |
| السؤال | الإجابة |
|---|---|
| ما هو أقصى قطر للقطب الذي يمكن لهذه الحامية الثقيلة أن تتعامل معه؟ | نموذج HM2500 يدعم قطرًا كبيرًا من 400 مم إلى 2500 مم ، مصمم خصيصًا لأعمدة الطاقة الشائكة الكبيرة للغاية وأعمدة الصاري العالية. |
| ما هي الميزة من 2200mm ضربة الضغط كبيرة جدا؟ | يضمن السباق الطويل المحسن نزوحًا مغلقًا كافًا لأعمدة كبيرة 2000-2500 مم ، مما يتجنب عدم كفاية إغلاق الخيط وعيوب اللحام أثناء إنتاج القطب الكبير. |
| هل يمكن لهذه الآلة لحام ألواح سميكة أكثر من 20 مليمتر؟ | تدعم قوة التشبيك للآلة سمك 25 مم. لمتطلبات اختراق قياسية عالية فوق 20 مم ، يوصى بحامية سطح القوس الغارق الثانوية لضمان جودة لحام مثالية. |
