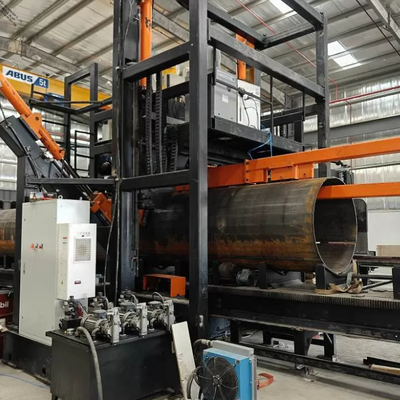

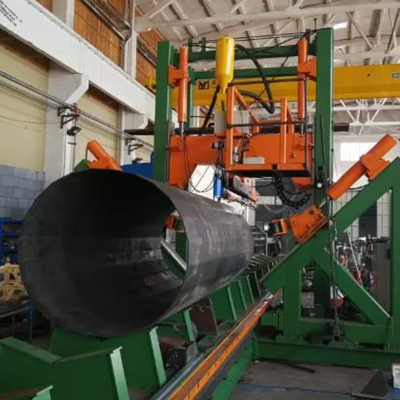

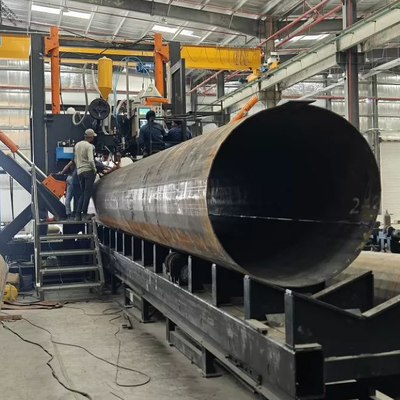

آلة لحام CNC HM1900/14000 هي آلة لحام أوتوماتيكية بالطول تحت التدفق مصممة خصيصًا لأعمدة الاتصالات المخروطية الثمانية وأعمدة الصواري العالية.
| البند | التفاصيل |
|---|---|
| اسم المنتج | آلة لحام CNC |
| الموديل | HM1900/14000 |
| التطبيق | عمود اتصالات 5G، عمود طاقة أحادي، عمود إضاءة صاري عالي |
| شكل العمود المعالج | عمود مخروطي دائري، عمود ثماني الأضلاع ومتعدد الأضلاع (هيكل من 1/2/3 قشرة) |
| تقنية اللحام | لحام مزدوج القوس متعدد الأسلاك تحت التدفق |
| أقصى طول للعمود | 14000 ملم |
| خيارات قابلة للتخصيص | نظام تشخيص عن بعد عبر الإنترنت، خزانة كهربائية معزولة ومكيفة، حزمة قطع غيار |
تم تطوير آلة لحام CNC HM1900/14000 خصيصًا للحام التلقائي للدرزات الطولية للأعمدة المخروطية الطويلة، بما في ذلك أعمدة اتصالات 5G، وأعمدة الطاقة الأحادية، وأعمدة الصواري العالية. وهي قابلة للتطبيق على الأعمدة المخروطية الدائرية والمتعددة الأضلاع المكونة من قطعة واحدة أو قطعتين أو ثلاث قطع.
تعتمد المعدات على هيكل ثابت من نوع الجسر متوافق مع نظام اللحام، وعربة على شكل حرف V تعمل بمحرك سيرفو قابلة للتعديل لسرعة النقل. تقوم بكرات التثبيت الهيدروليكية بإغلاق درز العمود أثناء اللحام. بالنسبة للأعمدة ذات القطعتين والدرزين، بعد الانتهاء من درز اللحام الأول، تقوم بكرات الرفع برفع وتدوير العمود تلقائيًا لتحديد الموضع لدرز اللحام الثانوي.
| رقم. | البند | المواصفات |
|---|---|---|
| 1 | قطر العمود الخارجي القابل للتطبيق | 400 ~ 1900 ملم |
| 2 | أقصى طول للعمود المعالج | 14000 ملم |
| 3 | سمك اللوح القابل للتطبيق | 5 ~ 20 ملم، مواد Q235، Q355، Gr65 (أقصى سمك تحمل 25 ملم، راجع الملاحظة أعلاه) |
| 4 | كمية مجموعات بكرات التثبيت | 3 مجموعات |
| 5 | قوة محرك المضخة الهيدروليكية | 2.2+2.2+3 كيلو واط |
| 6 | قوة محرك السيرفو لعربة على شكل حرف V | 7 كيلو واط، سرعة قابلة للتعديل بدون خطوات |
| 7 | شوكة الضغط الرأسية | 1600 ملم |
| 8 | ارتفاع العمل (قاعدة العمود إلى الأرض) | 800 ملم |
| 9 | نظام اللحام | وحدة طاقة لحام مزدوجة القوس ثلاثية الأسلاك تحت التدفق طاقة التيار المستمر: 250 ~ 1250 أمبير؛ طاقة التيار المتردد: 250 ~ 1250 أمبير |
| 10 | مواصفات سلك اللحام | سلك مفرد Φ4.0 ملم / سلك مزدوج 2*Φ1.6 ملم |
| 11 | سرعة حركة اللحام | 0.3 ~ 1.5 متر/دقيقة، قابلة للتعديل بدون خطوات |
| 12 | اتجاه اللحام | اللحام من طرف القطر الكبير نحو طرف القطر الصغير |
| 13 | معيار اللحام | تحقيق لحام من جانب واحد وتشكيل من جانبين تحت العملية القياسية |
| 14 | الوزن الإجمالي للآلة | 23 طن |
| 15 | البعد الكلي (طول*عرض*ارتفاع) | 31000 * 6600 * 6100 ملم |
| بند الميزة | وصف تفصيلي |
|---|---|
| تعديل تلقائي ذكي CNC | يقوم نظام CNC تلقائيًا بضبط ضغط التثبيت، وموضع البكرة، وسرعة العربة مع تغير قطر العمود، ويحافظ باستمرار على إغلاق الدرز أثناء اللحام |
| تحكم هيدروليكي متزامن ممتاز | يضمن نظام الهيدروليك والتحكم المحسن التزامن العالي لبكرات التثبيت اليسرى واليمنى والوسطى |
| تشوه قليل للعمود بعد اللحام | لا يوجد التواء في درز اللحام النهائي. لا يلزم الكي اليدوي ومحاذاة الدرز عند مخرج الآلة إذا كانت عملية التشكيل السابقة تلبي المواصفات |
| لحام مستقر من الرأس إلى الذيل | تحقق العربة على شكل حرف V التي يتم التحكم فيها بواسطة السيرفو لحامًا مستمرًا من رأس العمود إلى ذيله، مما يقلل من طول جزء الذيل غير الملحوم |
| تصميم تثبيت بثلاث بكرات | تقوم ثلاث مجموعات من بكرات الضغط بتوزيع ضغط السطح، وتقليل الخدوش والآثار على سطح العمود؛ مناسبة للأعمدة الدائرية، وثمانية الأضلاع، والمخروطية |
| عودة سريعة تلقائية للعربة | وظيفة عودة سريعة آلية للعربة على شكل حرف V، تقلل من كثافة عمل المشغل |
| جهاز توجيه درز خلفي متكيف | هيكل توجيه قابل للتعديل ذاتيًا، نادرًا ما يتطلب معايرة يدوية أثناء الإنتاج المستمر |
| مراقبة اللحام المرئي | كاميرا مثبتة على رأس اللحام تنقل صورة الدرز إلى شاشة التحكم الرئيسية لتتبع ومراقبة الدرز بسهولة |
| كتلة دعم نحاسية داخلية مبردة بالماء | تحسين اختراق اللحام بشكل كبير وضمان تشكيل لحام متسق |
| دوران تلقائي للأعمدة ذات الدرزين | آلية بكرة رفع مدمجة لتدوير العمود ذي الدرزين تلقائيًا للحام الثانوي |
| تشغيل بسيط | مشغل واحد فقط مطلوب لدورة الإنتاج بأكملها |
| تكوينات ترقية اختيارية | نظام شبكة تشخيص الأعطال عن بعد وتعديل المعلمات؛ خزانة كهربائية معزولة ومكيفة؛ حزمة قطع غيار |
| بند الخدمة | تفاصيل الخدمة |
|---|---|
| فترة الضمان | ضمان كامل للآلة لمدة 12 شهرًا؛ ضمان طويل الأجل لمحركات السيرفو الرئيسية، ومصدر طاقة اللحام، ووحدة تحكم CNC |
| توريد قطع الغيار | توريد طويل الأجل لقطع الغيار المستهلكة بتكلفة المصنع |
| خدمة فنية خارجية | مهندسون محترفون متاحون للتركيب في الخارج، والتكليف، وتدريب المشغلين |
| دعم فني عن بعد | تصحيح الأخطاء عن بعد عبر الإنترنت، وتحسين المعلمات، واستكشاف الأخطاء وإصلاحها |
| وثائق فنية | دليل تشغيل كامل باللغة الإنجليزية، ودليل عملية اللحام، ومقاطع فيديو تدريبية |
| سؤال | إجابة قياسية |
|---|---|
| ما هي أنواع الأعمدة التي يمكن لآلة اللحام HM1900/14000 معالجتها؟ | إنها مناسبة للأعمدة المخروطية الدائرية بطول 14 مترًا، والأعمدة ثمانية الأضلاع والمتعددة الأضلاع (هيكل من 1/2/3 قشرة). نطاق قطر المعالجة 400 ~ 1900 ملم، السمك القابل للتطبيق 5 ~ 20 ملم. |
| هل تدعم هذه الآلة اللحام التلقائي للأعمدة ثمانية الأضلاع ذات الدرزين؟ | نعم. بعد الانتهاء من درز اللحام الأول، ستقوم رفوف بكرات الرفع برفع وتدوير العمود تلقائيًا لتحقيق لحام الدرز الثاني دون إعادة التحميل. |
| هل هناك حاجة للحام سطحي إضافي للألواح التي يزيد سمكها عن 20 ملم؟ | قوة تثبيت الآلة تدعم المواد حتى 25 ملم. ولكن بالنسبة للأجزاء التي تتطلب اختراقًا عاليًا ضمن 20 ~ 25 ملم، قد يكون ملء المعدن المنصهر غير كافٍ. نقترح إضافة لحام سطحي تحت التدفق بعد اللحام الأساسي. |
