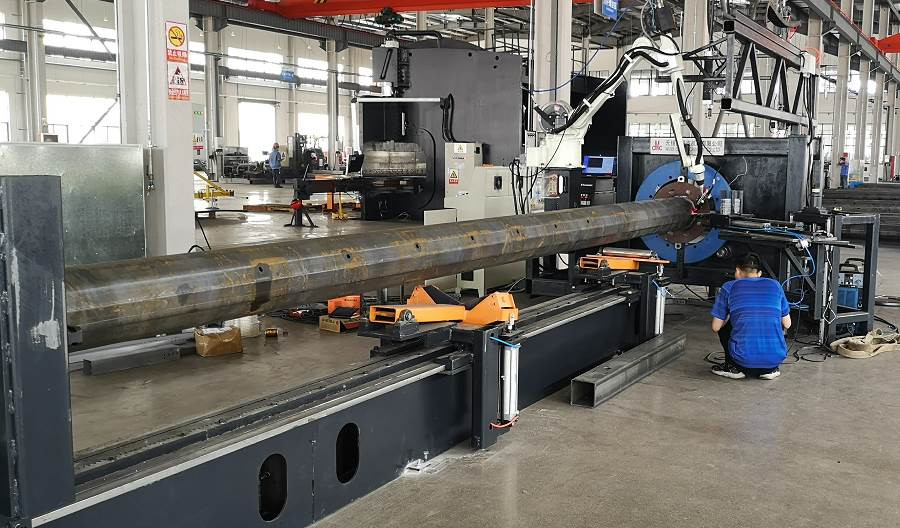

إن RW-DC120/260 عبارة عن نظام إنتاج أوتوماتيكي متكامل مصمم لتصنيع أعمدة الإنارة الفولاذية. فهو يجمع بين لحام اللوحة الأساسية، واللحام المقوى، وقطع أبواب البلازما CNC في سير عمل واحد مستمر. النظام مناسب لتصنيع أعمدة الإنارة المخروطية والدائرية والمثمنة بكفاءة إنتاج عالية وتقليل التعامل اليدوي.
| المعلمة | مواصفة |
|---|---|
| نطاق قطر القطب | 120-260 ملم |
| الحد الأقصى لطول القطب | 12-14 م |
| نطاق سمك | 2.5-4.5 ملم |
| أقصى سعة للوزن | 150 كجم |
| سرعة القيادة | 6-48 م/ساعة |
| مصدر البلازما | هايبرثيرم باور ماكس 45 |
| قدرة سمك القطع | يصل إلى 6 ملم |
| دورة الإنتاج | 10-15 دقيقة/القطب |

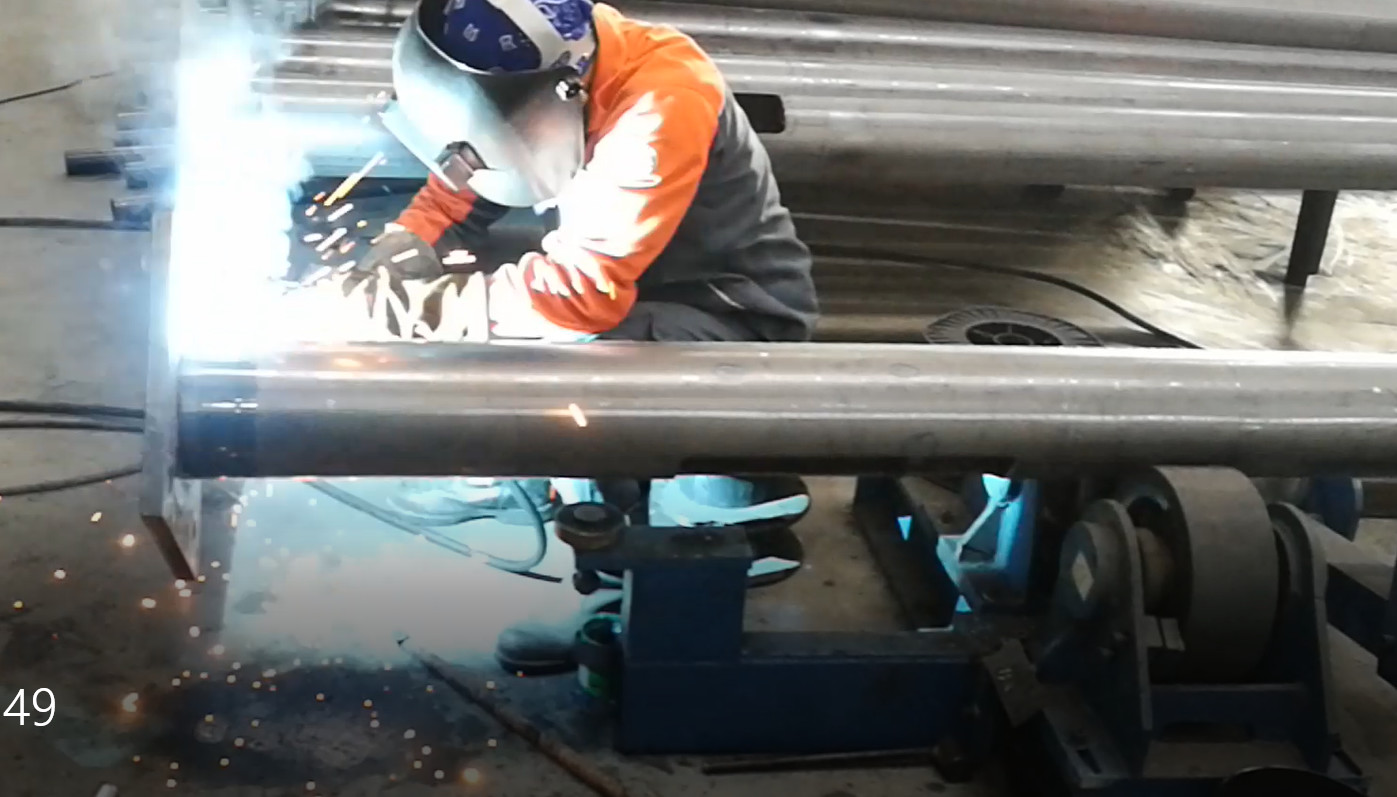

يضمن نظام اللحام الآلي التحكم المستقر في القوس وجودة التماس المتسقة من خلال الاتصال في الوقت الفعلي بين الروبوت ومصدر طاقة اللحام. إنه يدعم لحام التماس الدائري ولحام الضلع المعزز لهياكل لوحة القاعدة.
| لا. | غرض | المعلمة |
|---|---|---|
| 1 | القطب أو شريط دائري القطر الأدنى | 120 ملم |
| 2 | أقصى قطر للقطب أو الشريط المستدير | 260 ملم |
| 3 | القطب أو شريط الجولة max.length | 12 ~ 14 م |
| 4 | القطب أو شريط الجولة دقيقة. سماكة | 2.5 ملم |
| 5 | القطب أو شريط الجولة كحد أقصى. سماكة | 4.5 ملم |
| 6 | أقصى وزن للقطب أو الشريط المستدير | 150 كجم |
| 7 | سرعة القيادة | 6 ~ 48 م / ساعة، قابل للتعديل، مع التحكم في أجهزة التيار المتردد |
| 8 | سرعة اللحام | السرعة المرجعية 5 ~ 7 دقائق/قطعة |
| 9 | الأعلى. مسافة القطع من الأسفل، المحور X | 1500 ملم |
| 10 | مصدر البلازما | هايبرثيرم باور ماكس 45 مناسب كحد أقصى. السُمك: 6 ملم (صنع في الولايات المتحدة الأمريكية) |
| 11 | أقصى سمك لصنع الثقب وقطع الجودة | بناءً على مصدر البلازما، المعيار والخيار |
| 12 | سرعة القطع القصوى | بناءً على مصدر البلازما (بالنسبة لباب كهربائي عادي بعمود إضاءة، فإن وقت القطع يتراوح من 30 إلى 40 ثانية تقريبًا) |
| 13 | نظام CNC | سي دافنغ (SF-2100S) |
| 14 | برامج التعشيش | سمارت نيست |
| 15 | شعلة قطع البلازما CNC | 1 مجموعة |
| 16 | تحكم في ارتفاع الجهد القوسي | هيفت اتش بي 105 |
| 17 | جهاز الارتفاع | جهاز تحريك ارتفاع شعلة البلازما، مجموعة واحدة |
| 18 | سرعة الإنتاج للقطب الواحد | 10 إلى 15 دقيقة بما في ذلك التحميل والتفريغ بناءً على حجم العمود |
