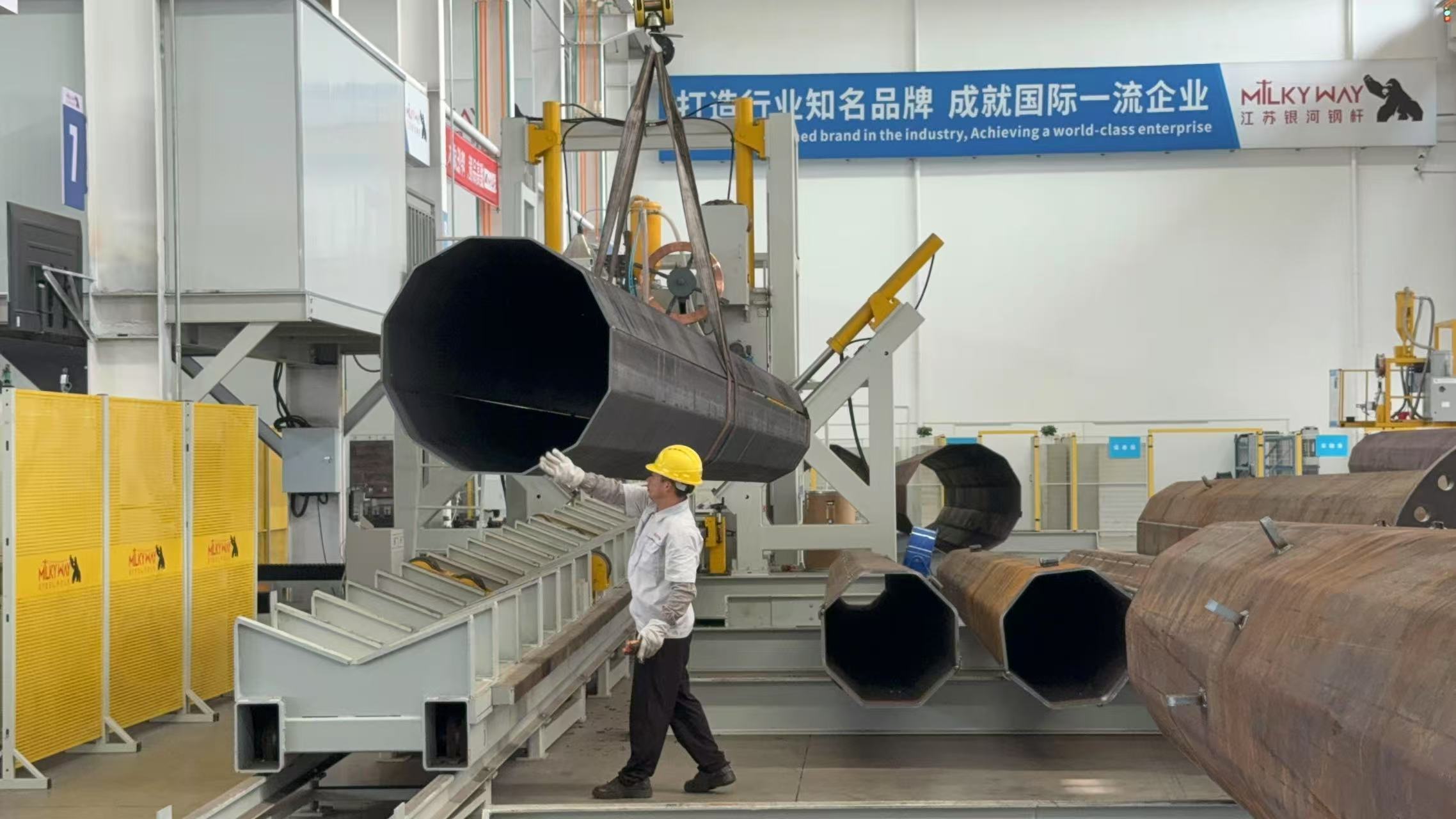

آلة لحام إغلاق عمود الصاري العالي
الموديل: HM1800/16000
التطبيق: لإغلاق / لحام الدرزات الأوتوماتيكي (لأعمدة الصواري العالية، والأعمدة الأحادية، وأعمدة الاتصالات، وما إلى ذلك)
آلة لحام إغلاق عمود الصاري العالي، وهي مناسبة لنوع واحد أو نوعين من الأعمدة المخروطية متعددة الأضلاع والدائرية. إنه خط لحام أوتوماتيكي، هيكل نوع البوابة ثابت وبه نظام لحام، وعربة بطول العمود بالكامل مع محرك سيرفو لضبط السرعة. يمكن للأسطوانة الهيدروليكية دفع عجلة التثبيت لإغلاق العمود والقيام بلحام الإغلاق في نفس الوقت.
بالنسبة للعمود ذي النمط ذي الدرزتين، عند الانتهاء من اللحام بالدرزة الأولى، سترفع الأسطوانة السفلية العمود ثم تدور إلى موضع درزة أخرى لبدء اللحام بالدرزة الثانية.
تتضمن الآلة الأجزاء التالية:
طاولة عمل طويلة للعربة وتحريك العمود.
وحدة البوابة الرئيسية
نظام القيادة لتحريك عربة العمود
التثبيت الهيدروليكي (بما في ذلك عجلات التثبيت للعمود)
نظام اللحام بالقوس المغمور، بما في ذلك نظام تغذية سلك اللحام.
نظام استعادة التدفق
شريط نحاسي داخلي مع نظام تبريد بالماء
بكرات من النوع الصاعد، وحدتان
النظام الهيدروليكي
نظام التحكم
| الميزات الفنية | ||
| 1 | القطر القابل للتشغيل | 350-1600 ملم |
| 2 | الطول القابل للتشغيل | 16000 ملم |
| 3 | سمك العمود | 6 ~ 16 ملم |
| 4 | كمية أقدام التثبيت | 3 وحدات |
| 5 | قوة محرك المضخة | 5.5 كيلو واط |
| 6 | محرك الحركة للعربة | 7 كيلو واط، سيرفو التيار المتردد |
| 7 | شوط الحركة الرأسية | 1100 ملم |
| 8 | قوة العمل للحركة الرأسية | 39 طن (2 قطعة أسطوانة × 19.5 طن) |
| 9 | قوة العمل للحركة الجانبية | 32 طن × قطعتين |
| 10 | آلة اللحام | اللحام بالقوس المغمور، 1250 أمبير |
| 11 | قطر سلك اللحام | سلك لحام 2.5 ~ 4 ملم، وفقًا لسمك العمود للقيام بالاختيار |
| 12 | سرعة العمل | 0.5 ~ 2 م / دقيقة (ملاحظة: ستكون السرعة المختلفة مختلفة) |
| 13 | اتجاه اللحام | يبدأ اللحام من الطرف الكبير للقاعدة إلى الطرف الصغير العلوي للعمود. |
| 14 | قدرة الاختراق | 90٪ |
| 15 | العناصر الكهربائية الرئيسية | شنايدر (ماركة فرنسية) |
| 16 | PLC | سيمنز |
| 17 | محرك تردد المحرك الرئيسي |
شنايدر (ماركة فرنسية) أو دلتا (ماركة تايوانية) |
| 18 | العلامة التجارية للمحرك الرئيسي (للمضخة الهيدروليكية) | سيمنز |
| 19 | محرك سيرفو | سيمنز |
| 20 | العلامة التجارية والطراز الخاص بالطاقة اللحام |
اللحام بالقوس المغمور كايوان (مصنع باناسونيك الياباني في الصين) |
| 21 | الوزن | 28 طن |
| 22 | الأبعاد الكلية (ملم) | 35000x5500x5100 ملم (الطول × العرض × الارتفاع) |
