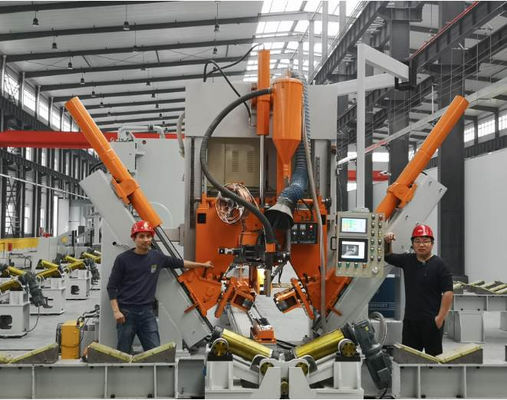

آلة لحام القضبان الخفيفة نموذج HM11000 للعمود العالي والقضبان الواحد

آلة التحكم بالعدد لمصابيح القيادة المباشرة، النموذج:HM1100/16000

ماكينة لحام قطب CNC، النموذج: HM1100/16000

مع النبض MIG نظام اللحام & نظام اللحام القوس الغارق

滚轮型نوع الدوار

设计专用于智慧杆,5G杆,高杆灯杆,电力杆,也可用以普通路灯杆

مصممة خصيصاً لقطب مصباح الشارع العادي، قطب أحادي، قطب الصمام العالي وقطب الاتصال 5G.

طول النطاق:60~1100mm، الصلابة:3~12mm

نطاق القطر 60 ~ 1100mm ، نطاق السماكة 3 ~ 12mm

نطاق الاستخدام: ينطبق على المسامير المتوسطة العمودية ذاتية التوصيل ذات الطول الكبير، 5G المسامير، المسامير الكهربائية، المسامير الضوئية المرتفعة، ويمكن استخدامها أيضًا مع المسامير الضوئية العادية.

نطاق التطبيق: مناسب لللحام التلقائي الذاتي الطولي لقطب طويل متوسط الحجم ، مثل قطب 5G ، قطب أحادي ، قطب الصدر العالي وقطب مصباح الشارع العادي.

هذا الجهاز عادةً ما ينطبق على القضبان ذات الشكل الطرفي والدائمي، مقارنة مناسبة لقطعة واحدة أو قطعة واحدة. هذه الجهاز هو القضبان الذاتي، والسيارة الصغيرة مزودة بجهاز كهربائي قابل للتعديل، يمكن أن يسحب القضبان.

عادة ما تكون هذه الآلة مناسبة لحام القطب المتعدد الأبعاد والقعر ، وخاصة مناسبة للقطب الذي يحتوي على خيط واحد أو اثنين فقط. إنها خط لحام تلقائي.يتم تجهيز العربة بمحرك سرعة قابلة للتعديل، والتي يمكن أن تسحب القطب للتحرك الأسطوانة الهيدروليكية يجعل عجلة الضغط تشديد القطب واللحام في نفس الوقت.

专有特点:الميزات الخاصة

• التحكم العددي التلقائي، نظام التحكم العددي، مع تغيير طول القطب، الضغط التلقائي التحكم، وضعية الضغط التلقائية التحكم، سرعة ووضعية المواد المرسلة ذاتيا، الحفاظ على ‬ دائما في حالة ‬، لضمان ‬الالتقاط ‬مباشرة.تلقائيًا ضبط وضعية القدم الضغط، تلقائيا مطابقة سرعة التغذية والموقف، والحفاظ على خيط اللحام دائما في حالة مغلقة، لضمان اللحام سلس.
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, 确保 على أساس المهارة من العملية السابقة، بعد اللحام، لا يوجد أي تقلب في لحام القطب،وليس هناك حاجة إلى الموظفين لدفع وتدوير العصا في الجزء الخلفي من الآلة لوسط لحام.
• 推动杆子为变频控制,带有电器 车停止功能,以保证头尾?? 接的稳定性. من头头到尾,头尾几乎没有留未?? 接的长度,不需要在尾部100~200mm 长度进行人工补充. يتم التحكم في قطب القيادة عن طريق تحويل التردد,مع وظيفة وقف الفرامل الكهربائية لضمان استقرار لحام الرأس والذيليمكن لهذا النظام لحام القطب من الطرف الصغير إلى الطرف السفلي مساحة كاملة ولا يترك تقريبا أي طول من الحام.
• 压脚数量为3套,优点是减少压脚对路灯杆表面的压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆. يمكن أن تكون مساوية الحجم أو يمكن أن تكون مستديرة.انها مناسبة لإنتاج القطب الثمانية الأطراف، قطب متعدد الأطراف وقطب مخروطي. يمكن أن يكون قطره متساو أو مخروطي.
• يمكن للسيارة الكهربائية أن تعود بسرعة إلى الموقع المحدد ، ولا تحتاج إلى دفع اصطناعي ، وتقلل من قوة عمل المشغلين.
• 后推动型小车,带气动 紧装置,相对于手动 紧,简单快速.عربة الدفع الخلفية مع جهاز الضغط الهوائي، إنه بسيط وسريع بالمقارنة مع الضغط اليدوي.
• 埋弧+脉冲 双机双功能 مع نظام لحام نبض MIG و مع نظام لحام قوس غارق ، مصدر طاقة لحام مزدوج.
• المواد المحتملة على جانب واحد للطراز الدوار، سهلة على المواد المحتملة، مفيدة لتحقيق التشغيل التلقائي للمواد المحتملة على الجانب الآخر من الجهاز، وتجنب تحريك المسافة الطويلة بين قبل وراء الموظفين، ويحتاج الموظفون فقط إلى العمل في موقع الجهاز الرئيسي، مما يقلل إلى حد كبير من قوة عمل الموظفين.وتساعد على تحقيق الأتمتة في المواد الصاعدة والأسفليمكن أن يكون تحميل وتفريغ على نفس الجانب لجعل المشغل تجنب الحركة لمسافة طويلة.الذي يقلل كثيرا من كثافة العمل.
• 带杆子后导板,自适应调整,实际操作中很少调节位置,降低操作人员的劳动强度.مع جهاز توجيه العمود الخلفي ، يمكن تعديله بشكل ملائم. في العملية العملية ، نادراً ما يتم تعديل موقف خيط اللحام ،الذي يقلل من كثافة عمل المشغلين.
• 通過安裝在機頭上的攝影,把?? 反映到控制台上的屏幕,使得?? 的跟踪,简单易,降低操作人员的劳动强度.من خلال الكاميرا المثبتة على رأس الآلة, يتم انعكاس خيط اللحام على شاشة لوحة التحكم الرئيسية,جعل تتبع خيط اللحام بسيط وسهل، وتقليل كثافة عمل المشغل لمراقبة لحام..
• تطوير الذاتي للضغط الزيتي و نظام التحكم في التزامن ، خفضت متطلبات العقدة ، مما يجعل العقدة المستقبلية مستديرة ، صغيرة الشكل.
• عامل: شخص واحد
• حمالة رُول، 5 مجموعات ((مناسبة لـ12 م / 14 م / 16 م)
• يمكن حسب تخطيط سيارة المشتري، توفير آلات ذات اتجاهات عمل مختلفة.
• لمتطلبات العملاء الخاصة، يمكن تصميم وتصنيع خاصة، لتلبية مختلف القطب في جميع أنحاء العالم.

• البنود الخاصة بالخيار

1نظام تحميل وتفريغ أعمدة مصابيح الشوارع:

على الجانب الأيسر من الآلة ، هناك رف تخزين ، والذي يمكن أن يخزن 20 ~ 30 قطب (يتغير العدد تبعا لحجم القطب). بعد الانتهاء من اللحام ، اضغط على الزر ،وسيتم تفريغ عمود مصباح الشارع إلى تفريغ على رف التخزين الذي على الجانب الأيمن من الآلة، يمكنها تخزين 20 قطب (يتفاوت العدد حسب حجم القطب).

2، نظام تتبع ليزر تلقائي، ليزر للخياطة، الكاميرا للحصول على صور ليزر، برنامج الحسابات للعثور على موقع الخياطة من الصورة، رسالة يتم إرسالها إلى PLC،PLC سوف تتحكم في محرك الخدمة لتحريك مشعل اللحام إلى موقف الخياطة.

3، وظيفة التشخيص عن بعد. يمكن لمورد الآلة مساعدة العميل في تشخيص الأخطاء عن بعد وتعديل المعلمات عن بعد. مريحة للعملاء لاستئناف الإنتاج بسرعة.

4 التشجيع لتقليل تأثير الموز الناجم عن لحام الجهاز الذي سوف يقلل من تأثير الموز لآلة لحام آلة تسخين التشجيع عالية التردد،بما في ذلك جسم آلة التدفئة ولفائف التدفئة عن طريق الاستقبال.

机器包含以下部分 (الجهاز يتضمن الجزء التالي)

تتكون الآلة من الأجزاء التالية:

• تستخدم للسيارات المتحركة من طراز طويل منضدة عمل طويلة لتحريك عربة
• 主龙门架 إطار البوابة الرئيسي
• 小车驱动نظام محرك العربة
• 后出料滚轮، 5 مجموعات رف التفريغ، 5 مجموعات
• 液压??紧部分جزء التشديد الهيدروليكي ((بما في ذلك الجهاز الضغطي،适用于中杆بما في ذلك أدوات التشديد، مناسبة لقطب متوسط الحجم)
• 埋弧 系统,带 丝送料系统نظام لحام القوس الغارق، مع نظام تغذية الأسلاك
• نظام إعادة تدوير المواد نظام استعادة تدفق
• 液压系统النظام الهيدروليكي
• نظام التحكم نظام التحكم
• قوالب الدوائر المضغوطة حسب طلبات العملاء

包含:适合高杆灯杆,智慧杆,5G杆模具一套

: مناسبة للقطب العادي للضوء ، الحد الأدنى للقطر 60mm ، مثل قطر القوامة ، مجموعة من القوامة

: مناسب عتبة ضوء الطريق العادية ، الحد الأدنى للقطر 60mm ، 八角杆模具一套

: بالإضافة إلى تشكيل مناسب لقطب ضوء الطرق العادي.

عجلة التثبيت، وفقًا لمتطلبات العميل.

بما في ذلك:

مجموعة واحدة مناسبة لقطب أحادي، الصاري العالي، 5G القالب العفن.

مجموعة واحدة مناسبة لأعمدة مصابيح الشوارع العادية، والحد الأدنى للقطر 60 ملم (أعمدة مستديرة وأعمدة مخروطية)

مجموعة واحدة مناسبة لأعمدة مصابيح الشارع العادية، والحد الأدنى للقطر 60 ملم (عمدة ثمانية الأطراف)

1 مجموعة من أجهزة التشغيل الخلفية مناسبة لأعمدة مصابيح الشوارع العادية. (يشمل أداة صغيرة، مناسبة لأعمدة ذات طول قصير للغاية، مثل ذراع طويلة 1 ~ 2 متر).
