HM2500/12000 إغلاق آلة لحام للعمود العالي / قطب أحادي / قطب الاتصال

آلة لحام أعمدة CNC، الموديل: HM2500/12000

آلة لحام خط مستقيم للتحكم الرقمي، الموديل: HM2500/12000

مصممة لأعمدة الإضاءة العالية، والأعمدة الأحادية، وأعمدة اتصالات الجيل الخامس

Designed for highmast pole, monopole, 5G communication pole

نطاق القطر: 400 ~ 2500 مم، السُمك: 6 ~ 20 مم، الطول: 12000 مم

Diameter range:400~2500mm, Thickness:6~20mm, Length:12000mm

آلة لحام بقوس مزدوج بثلاث أسلاك

double arc three wire welding machine

نطاق الاستخدام: مناسب لأعمدة متوسطة الطول ذات اللحام الإغلاقي التلقائي الطولي، وأعمدة الجيل الخامس، وأعمدة الطاقة، وأعمدة الإضاءة العالية

Application scope: suitable for large length medium size pole (like 5G pole, monopole, high mast pole) longitudinal automatic closing welding

آلة لحام إغلاق الأعمدة CNC، وهي مناسبة للأعمدة المخروطية الدائرية والمتعددة الأضلاع من نوع الصدفة الواحدة أو الصدفتين.

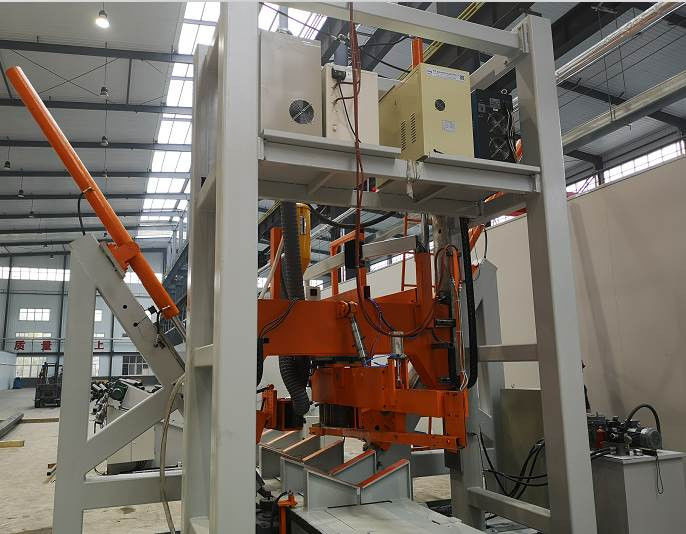

it is automatic welding line, the gantry type structure is fixed and with welding system, V-shaped fully pole length dolly(worktable) with servo

motor for speed adjustable moving, The hydraulic cylinder push the clamping wheel to close the pole and do welding at same time.

For two seams pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second

seam welding.

تستخدم هذه الآلة عادة في لحام الأعمدة متوسطة الحجم متعددة الأضلاع والدائرية المخروطية، ويمكن أن تكون من نوع قطعة واحدة أو قطعتين. آلة اللحام هذه عبارة عن خط لحام أوتوماتيكي، وعربة مجهزة بمحرك مؤازر قابل لضبط السرعة، ويمكنها سحب العمود للتحرك. الأسطوانة الهيدروليكية تجعل عجلة الضغط تغلق العمود، وتقوم باللحام في نفس الوقت.

للأعمدة المكونة من قطعتين، بعد الانتهاء من لحام التماس الأول، سترتفع أسطوانة الدوران وتدوير العمود إلى موضع التماس الآخر، لإكمال لحام التماس الآخر.

الميزات الخاصة:

• تعديل CNC التلقائي، نظام CNC، مع تغير قطر العمود، يتم تعديل الضغط تلقائيًا، وتعديل موضع القدم الضاغطة تلقائيًا، ومطابقة سرعة وموضع التغذية تلقائيًا، والحفاظ على التماس الملحوم دائمًا في حالة مغلقة، لضمان سير اللحام بسلاسة.

CNC automatic adjustment, CNC system, with the change of pole diameter, automatically adjust the pressure, automatically adjust the

presser foot position, automatically match the feeding speed and position, keep the welding seam always in the closed state, to ensure

the smooth welding.

• نظام التحكم CNC الخاص يجعل أداء التزامن للقدمين الأيسر والأيمن جيدًا جدًا
• Special CNC control system makes the left and right side of the foot synchronization performance is very good.
• بناءً على تأهيل العملية السابقة، بعد اللحام، لا يوجد التواء في لحام العمود، ولا حاجة للأفراد إلى رفع العمود وتدويره في الجزء الخلفي من الماكينة لتركيز اللحام.
• On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, and there is no need for personnel to pry and twist the rod at the back of the machine to center the weld.

4. العمود على طاولة العمل على شكل V، وحركته يتم التحكم فيها بواسطة المؤازرة لضمان استقرار اللحام في الرأس والذيل. من اللحام من الرأس إلى الذيل، يقلل بشكل كبير من طول الذيل غير الملحوم.

The pole is on the V-shaped worktable, and its motion is servo controlled to ensure the stability of head and tail welding.

Welding from head to tail greatly reduces the length of the tail that is not welded.

• عدد بكرات التثبيت هو 3 مجموعات، والميزة هي تقليل ضغط البكرات على سطح العمود، وتقليل الخدوش على السطح. إنها مناسبة لإنتاج الأعمدة المثمنة والأعمدة متعددة الأضلاع والأعمدة المخروطية. يمكن أن يكون قطرها متساويًا أو مخروطيًا.
• The number of clamping roller is 3 sets, the advantage is reduce the roller pressure to the pole surface, and reduce the scratch on the surface. It is suitable for the production of octagonal pole, polygonal pole and conical pole. It can be equal diameter or conical.

طاولة العمل (العربة) على شكل V مع وظيفة الإرجاع السريع الآلي، وتقلل من كثافة عمل المشغلين.

• The V-shaped worktable(dolly) with motorized fast returning back function, and it reduces the labor intensity of operators.

وظيفة اللحام بالقوس المغمور Submerged arc welding function

• مع جهاز توجيه خلفي للعمود، يمكن تعديله بشكل تكيفي. في التشغيل العملي، نادرًا ما يتم تعديل موضع خط اللحام، مما يقلل من كثافة عمل المشغلين.
• With pole back guiding device,it can be adjusted adaptively. In practical operation, the position of welding seam is seldom adjusted,

which reduces the labor intensity of operators.

من خلال الكاميرا المثبتة على رأس الماكينة، ينعكس خط اللحام على شاشة لوحة التحكم الرئيسية، مما يجعل

• تتبع خط اللحام بسيطًا وسهلاً، ويقلل من كثافة عمل المشغل لمراقبة اللحام.

Through the camera installed on the machine head, the welding seam is reflected on the screen of main control panel, making the

tracking of the welding seam simple and easy, and reducing the labor intensity of the operator for monitoring of the welding.

• نظام الضغط الزيتي والتحكم المطور ذاتيًا، مما يجعل العمود الملحوم دائريًا وتشوهه صغيرًا.
• The self-developed oil pressure and CNC system, making the welded pole round and deformation small.
• بالنسبة للعمود المكون من قطعتين، بعد الانتهاء من لحام التماس الأول، سترتفع أسطوانة الدوران وتدوير العمود إلى موضع التماس الآخر، لبدء لحام التماس الثاني.
• For two seam pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second seam welding.
• التحميل والتفريغ الأمامي في الوضع الأمامي
• The inner copper blocks, which greatly improves the welding penetration rate. Copper block contains cooling water.
• المشغل: شخص واحد. Operator: 1 person.
• أكثر من 10 مم سمك اللوحة، يعتمد القوس المزدوج والسلك المزدوج (أو السلك الكهربائي المزدوج والثلاثي) اللحام بالقوس المغمور، DC + AC، يعتمد اللحام DC على تيار عالي وجهد منخفض، يحصل قوس DC على اختراق كبير، يعتمد AC على تيار صغير نسبيًا وجهد قوس عالي، ويزيد من عرض الانصهار، ويحصل على تشكيل لحام جميل. ضاعف سرعة اللحام، وحسن أداء اللحام وقلل من استهلاك الطاقة.
• Optional items: for plate thickness greater than 10mm, adopt double arc and double wire (or double electric and three wire) submerged

arc welding, DC + AC, DC welding adopts high current and low voltage, DC arc obtains large penetration, AC adopts relatively small

current and high arc voltage, increases fusion width, and obtains beautiful weld formation. Double the welding speed, improve the weld performance and reduce the power consumption.

عنصر اختياري: نظام بيانات الإنتاج المتصل بالشبكة

• Function 1: it can provide production data to production management personnel: power on time, welding time, non welding time,
• production quantity, etc
• Function 2: timely update the software to obtain the best and latest software and experience data, which can assist customers in

remote fault diagnosis and remote parameter adjustment. It is convenient for customers to quickly resume production.

   تتكون الآلة من الأجزاء التالية

   The machine consists of the following parts:

طاولة عمل (عربة) من النوع V مدفوعة بالمؤازرة Servo driven V-type worktable (Dolly)

قضبان أمامية وخلفية لطاولة V Front and rear rails for V table

إطار البوابة الرئيسي Main gantry frame

نظام القيادة لطاولة العمل من النوع V Drive system for V-type worktable

• وحدة التثبيت الهيدروليكية Hydraulic clamping Unit (بما في ذلك بكرات التثبيت, Including clamping rollers)
• نظام اللحام بالقوس المغمور، مع نظام تغذية الأسلاك Submerged arc welding system, with wire feeding system
• نظام استعادة التدفق Flux recovery system
• شريط نحاسي داخلي مع نظام تبريد المياه Inner copper bar with water cooling system
• منصة التشغيل Operating platform
• بكرة دوران العمود، زوجان Pole rotation Roller, 2 pairs
• النظام الهيدروليكي Hydraulic system
• نظام التحكم Control system
• المعلمة الفنيةTechnical parameter
• 1
• قطر العمود
• Diameter of pole
