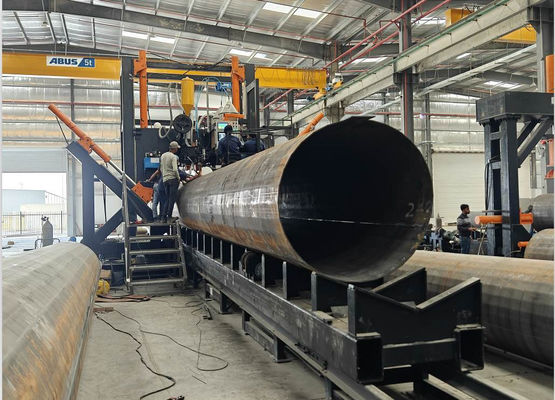

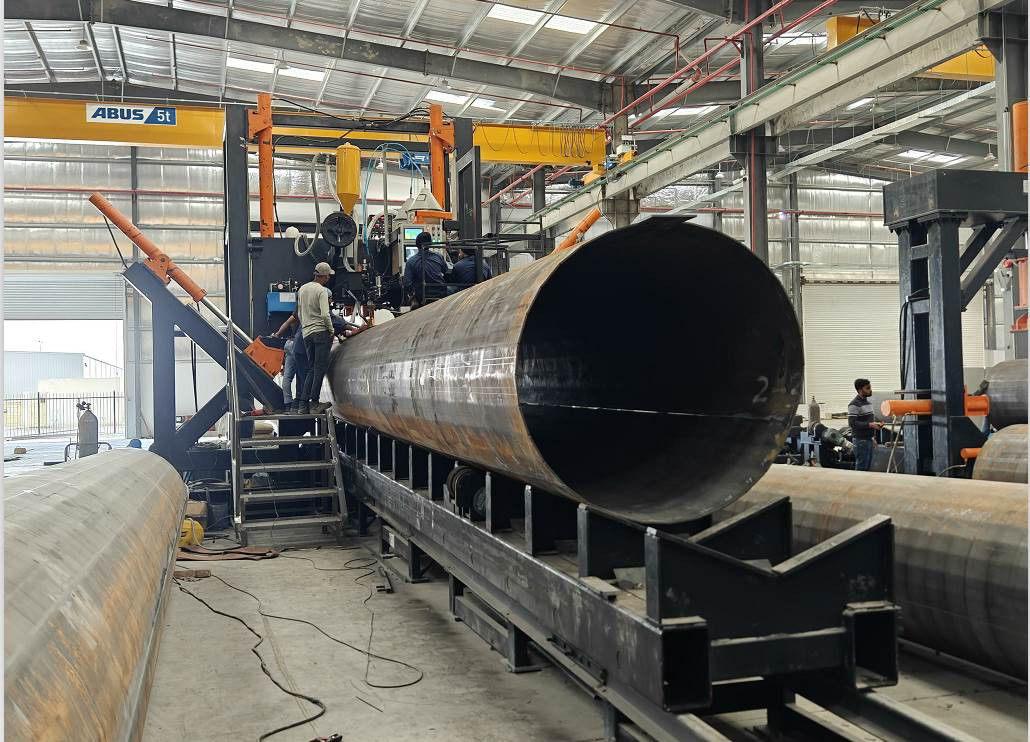

HM1800/14000 آلة لحام مغلقة للعمود العالي / قطب أحادي / قطب الاتصال

أجهزة اللحام CNC POLE SHUT-MACHINE ، النموذج: HM1800/14000

آلة التوصيل المتحكم بالرقم، 型号: HM1800/14000

设计专用于5G杆,电力杆,高杆灯杆

مصممة للقطب العالي للعمود، القطب الأحادي، قطب الاتصال 5G

طول النطاق: 400~1800ملم، الصلابة:6~20ملم، الطول:14000ملم

نطاق القطر: 400~1800mm، السماكة:6~20mm، الطول:14000mm

双弧双丝埋弧 机

آلة لحام ثلاثية الأسلاك مزدوجة القوس

نطاق الاستخدام: مخصصة لفترة طويلة من الصمام الأوتوماتيكي العمودي، 5G، الصمام الكهربائي، الصمام الضوئي

نطاق التطبيق: مناسبة لحام الأقطاب الطولية ذات الإغلاق التلقائي ذات الطول المتوسط ، مثل 5G pole ، monopole ، highmast pole.

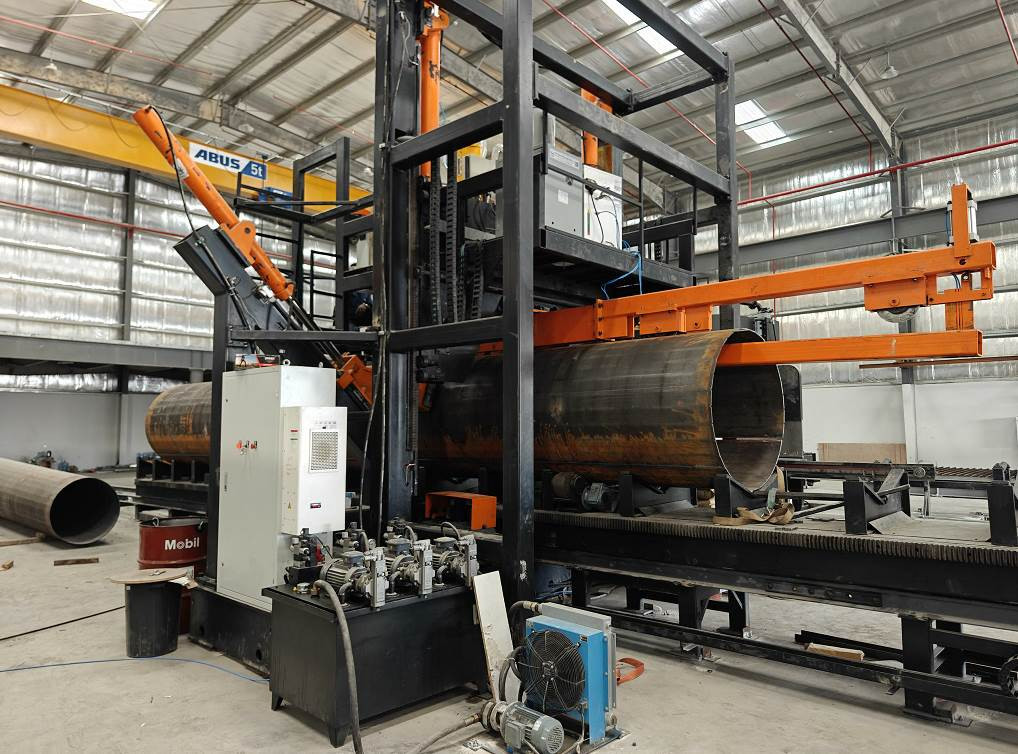

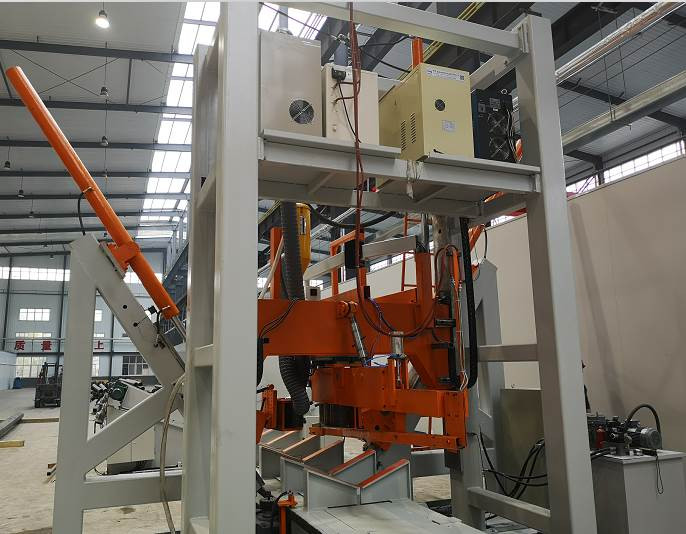

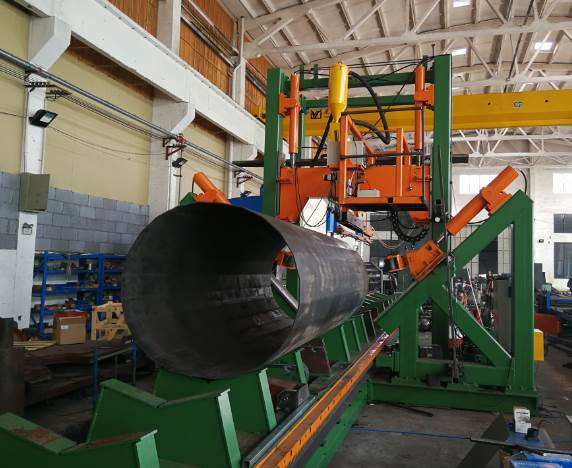

CNC قطب إغلاق-آلة لحام، فمن مناسبة لقطب واحد أو نوع قذيفة قذيفة متعددة الأبعاد والدائرة مخروط ((قطب مخروط). هو خط لحام تلقائي،الهيكل من نوع البوابة ثابت ومع نظام لحام، طاولة العمل على شكل V مع محرك سيرفو لتحريك السرعة القابلة للتعديل، والأسطوانة الهيدروليكية دفع عجلة التشغيل لإغلاق القطب والقيام لحام في نفس الوقت.

بالنسبة إلى قطب خيطين ، عندما ينتهي لحام الخيط الأول ، سيرتفع الدوار السفلي ويدور القطب إلى موقع خيط آخر لبدء لحام الخيط الثاني.

هذا الجهاز عادةً ما ينطبق على عجلات ذات الحجم المتوسط، يمكن أن تكون من النوع الواحد أو من النوع الثاني. هذا الجهاز هو عجلة ذاتية التوصيل، ويمكن أن يكون مع محرك خدمة سريع التعديل، ويمكن أن يسحب عجلة الحركة.

عندما يتم إتمام إصلاح القطعة، يتم إصلاح القطعة الأخرى.

خصائص خاصة:

• نظام التحكم العددي، مع تغير مسافة القضيب، الضغط التلقائي، وضعية الضغط التلقائية، سرعة وموقع المكونات التلقائية، والحفاظ على حالة التشابك دائماً، لضمان التوصيل بسلاسة.

CNC ضبط تلقائي، نظام CNC، مع تغيير قطر القطب، ضبط تلقائي للضغط، ضبط تلقائي

وضع القدم الضغط، تلقائيا مطابقة سرعة التغذية والموقف، والحفاظ على خيط اللحام دائما في حالة مغلقة، لضمان

لحام سلس.

• نظام التحكم العددي الخاص يجعل أداء التزام القدم اليمنى واليسار جيد جدا نظام التحكم CNC خاص يجعل الجانب الأيسر واليمين من أداء مزامنة القدم جيد جدا.
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, 确保 على أساس المهارات من العملية السابقة، بعد اللحام، لا يوجد أي تقلب في لحام القطب،وليس هناك حاجة إلى الموظفين لدفع وتدوير العصا في الجزء الخلفي من الآلة لوسط لحام.

4على سطح العمل من النوع V، تحركاتها للسيطرة الخدمية، لضمان استقرار التوصيل الرئيسي.

ويقع القطب على طاولة العمل على شكل حرف V ، ويتم التحكم في حركته بواسطة جهاز التحكم الخدمي لضمان استقرار لحام الرأس والذيل.

التلحيم من الرأس إلى الذيل يقلل كثيرا من طول الذيل الذي لم يتم اللحام.

• عدد أقدام الضغط هو 3 مجموعات، الميزة هي تقليل ضغط أقدام الضغط على سطح عمود مصباح الطرق، وجمال سطح، تقليل تأثير علامات الضغط، في الوقت نفسه مناسبة لإنتاج ثمانية زوايا عمود، عدة عمود وأعمدة عمود.
• يمكن أن تكون مساوية أو دائرية

عدد أدوات التثبيت هو 3 مجموعات، والفائدة هي تقليل ضغط الأدوات إلى سطح القطب، وتقليل الخدش

على السطح. وهو مناسب لإنتاج القطب الثمانية الأطراف، القطب متعددة الأطراف والقطب المخروطي. يمكن أن يكون قطره متساو أو مخروطي.

• ويمكن للجهاز التشغيلي أن يعود بسرعة إلى موقعه المحدد، مما يقلل من قوة عمل الموظفين.

طاولة العمل على شكل حرف V مع وظيفة العودة السريعة المحركية ، ويقلل من كثافة عمل المشغلين.

• 埋弧 功能 وظيفة لحام القوس الغارق
• لوحة توجيه خلفية ذات عجلة، قابلة للتكيف مع نفسها، ووضعها غير قابل للتعديل في العمليات الفعلية، مما يقلل من قوة عمل الموظفين.

مع جهاز توجيه العقدة الخلفية، يمكن تعديله بشكل متكيف. في العملية العملية، نادرا ما يتم تعديل موقع خيط اللحام.

مما يقلل من كثافة عمل المشغلين.

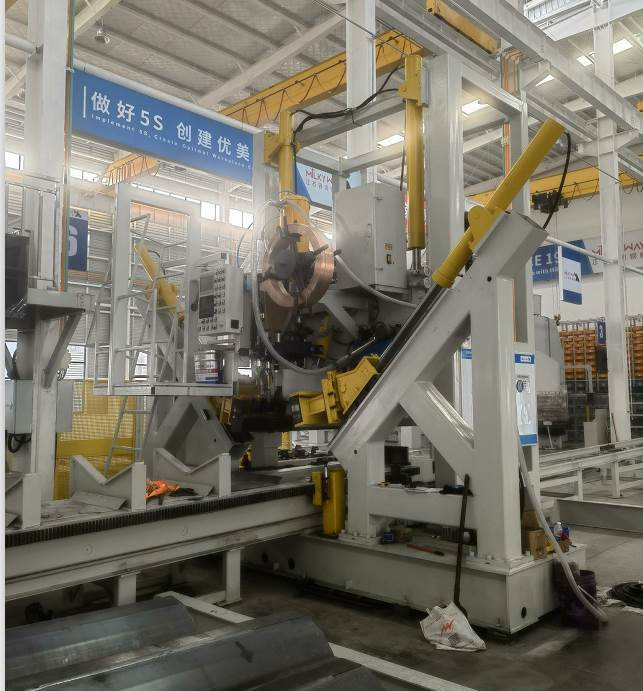

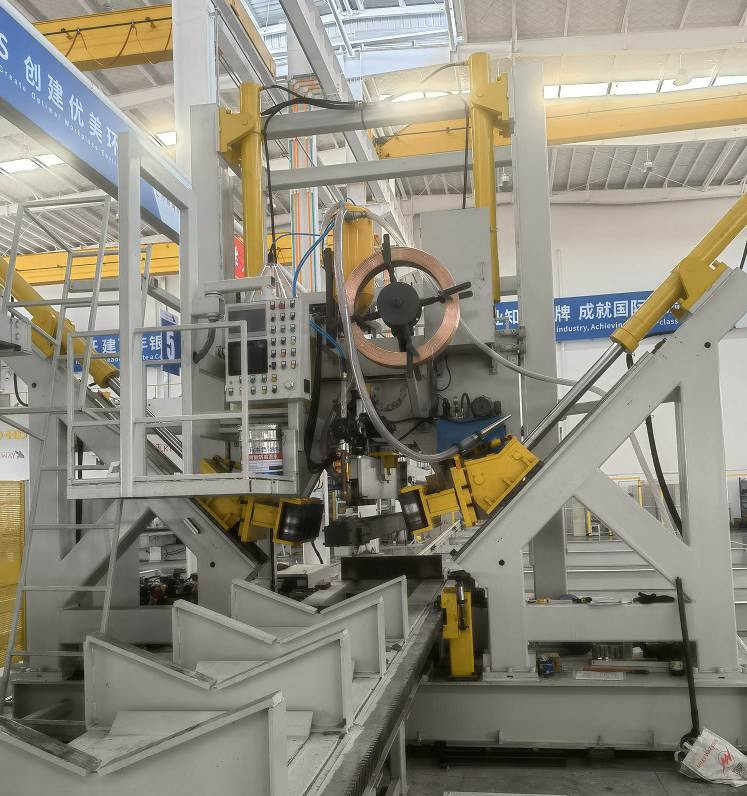

• من خلال تثبيت الكاميرا على رأس الجهاز، يُرجعها إلى الشاشة على جهاز التحكم،

降低操作人员的劳动强度 (تخفيض قوة عمل الموظفين)

من خلال الكاميرا المثبتة على رأس الماكينة، يتم انعكاس خيط اللحام على شاشة لوحة التحكم الرئيسية، مما يجعل

تتبع خيط اللحام بسيط وسهل، وتقليل كثافة عمل المشغل لمراقبة اللحام..

• نظام التحكم في ضغط الزيت والتنسيق الذي طوّرنا بنفسنا، خفض متطلبات القضيب، جعل القضيب المستقبل، مستقيماً، صغير الشكل.

نظام ضغط الزيت والتنمية الذاتية، مما يجعل القطب المطاوئ مستديرة وتشوهات صغيرة.

• عندما يتم إتمام إصلاح القطعة، يتم إصلاح القطعة الأخرى.

لثنائي قطب الخياطة، عندما انتهت أول لحام الخياطة، والمرور السفلي سوف ترتفع وتدور القطب إلى موقف خياطة أخرى إلى

بدء لحام الخيط الثاني

• 前侧上下 تحميل وتفريغ المواد في الموقف الأمامي
• نظام التبريد المائي الداخلي للقطعة النحاسية

الكتل النحاسية الداخلية، والتي تحسن إلى حد كبير معدل اختراق لحام. الكتل النحاسية تحتوي على مياه التبريد.

• عامل: شخص واحد
• أكبر من 10 ملم ، يتخذ قوسًا ثنائيًا (أو ثلث قوس) مقوسًا ، مباشرة التيار + التواصل ، مباشرًا ، يتخذ التيار الكهربائي الكبير ضغطًا كهربائيًا منخفضًا ، يتمتع القوس الكهربائي المباشر بعمق كبير ، يتخذ التواصل التيار الكهربائي الكبير ضغطًا كهربائيًا صغيرًا نسبيًا ، ويزيد عرضًا ، ويحصل على شكل جميل.

المواد الاختيارية: لسمك الصفيحة أكبر من 10 ملم، واعتمد القوس المزدوج والأسلاك المزدوجة (أو الكهربائية المزدوجة والأسلاك الثلاثة) غارقة

لحام القوس ، DC + AC ، حمالة DC تتبنى التيار العالي والجهد المنخفض ، قوس DC يحصل على اختراق كبير ، AC يتبنى صغير نسبيا

التيار الكهربائي والقوس العالي، يزيد من عرض الاندماج، ويحصل على تشكيل لحام جميل. مضاعفة سرعة الحام، وتحسين أداء الحام وتقليل استهلاك الطاقة.

• قابل الاختيار项目: 联网生产数据系统
• 功能1: يمكن أن يقدم إلى مدير الإنتاج بيانات الإنتاج: وقت الكهرباء المفتوحة، 接接 长، غير 接 长، عدد الإنتاج الخ
• وظيفة 2: تحديث البرنامج في الوقت المناسب، الحصول على أفضل أحدث البرمجيات والبيانات الخبرة، يمكن أن تساعد العملاء، تشخيص العيوب عن بعد، تعديل المعلمات عن بعد. سهل للعملاء استئناف الإنتاج بسرعة.

البند الاختياري: نظام بيانات الإنتاج الشبكي

وظيفة 1: يمكن أن توفر بيانات الإنتاج لموظفي إدارة الإنتاج: الطاقة في الوقت المناسب ، وقت اللحام ، وقت عدم اللحام ،

كمية الإنتاج، الخ

وظيفة 2: تحديث البرنامج في الوقت المناسب للحصول على أفضل وأحدث البرامج والبيانات الخبرة التي يمكن أن تساعد العملاء في

تشخيص الأخطاء عن بُعد وتعديل المعلمات عن بُعد. من المناسب للعملاء استئناف الإنتاج بسرعة.

机器包含以下部分 (الجهاز يتضمن الجزء التالي)

تتكون الآلة من الأجزاء التالية:

• 伺服驱动的V型工作台ضربة عمل من نوع V تعمل بالخدمة (دولي)
• 用于V 工作台的前后路轨السكك الحديدية الأمامية والخلفية للطاولة V
• 主龙门架 إطار البوابة الرئيسي
• نظام القيادة للطاولة العاملة من النوع V
• 液压??紧部分 وحدة التشديد الهيدروليكية ((بما في ذلك الدوال الضغط، بما في ذلك أدوات التشديد)
• 埋弧 系统,带 丝 送料 系统 نظام لحام القوس الغارق، مع نظام تغذية الأسلاك
• نظام إعادة تدوير الدواء نظام استعادة تدفق
• النظام الداخلي للبرميل مع نظام تبريد المياه
• منصة تشغيل
• 滚轮架子، 2对، قطب الدوران الدوار، 2 أزواج
• 液压系统 نظام هيدروليكي
• نظام التحكم
