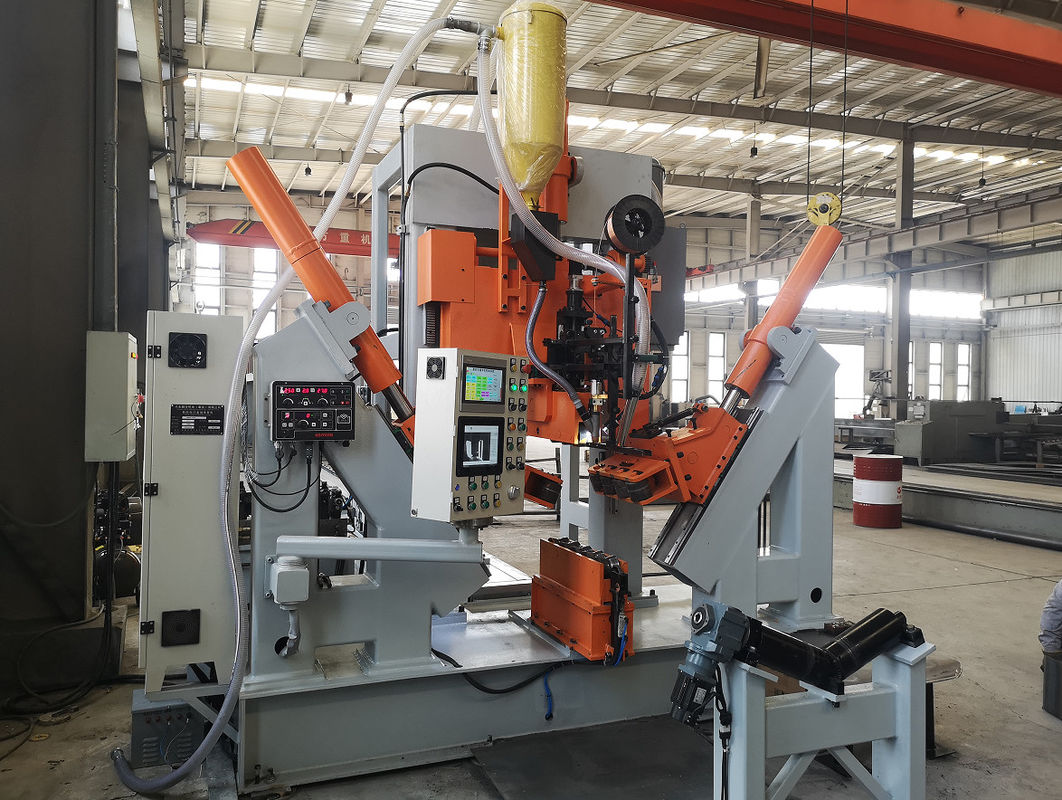

HM800/12000 القطب الضوئي/العمود العالي آلة لحام

آلة لحام أعمدة الإنارة CNC

الموديل: HM800/12000، HM800/13000، HM800/14000،

نوع الأسطوانة

مصممة خصيصًا لأعمدة إنارة الشوارع العادية، والأعمدة الأحادية، وأعمدة الصواري العالية، وأعمدة اتصالات الجيل الخامس.

نطاق القطر: 60 ~ 800 مم، السماكة: 3 ~ 12 مم

آلة لحام القوس المغمور بسلك واحد قياسي

نطاق التطبيق: مناسب للحام الإغلاق التلقائي الطولي للأعمدة متوسطة الحجم ذات الطول الكبير، مثل أعمدة الجيل الخامس، والأعمدة الأحادية، وأعمدة الصواري العالية، وأعمدة إنارة الشوارع العادية

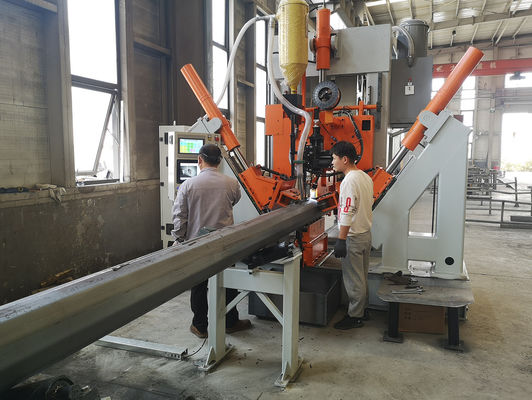

هذه الآلة مناسبة عادةً لحام الأعمدة متعددة الأضلاع والمخروطية متوسطة الحجم، وهي مناسبة بشكل خاص للعمود الذي يحتوي على درز واحد أو اثنين فقط. إنه خط لحام أوتوماتيكي. تم تجهيز العربة بمحرك سرعة قابل للتعديل، والذي يمكنه سحب العمود للتحرك. يجعل الأسطوانة الهيدروليكية عجلة الضغط تضييق العمود واللحام في نفس الوقت.

الميزات الخاصة:

• تعديل تلقائي CNC، نظام CNC، مع تغيير قطر العمود، اضبط الضغط تلقائيًا، واضبط موضع دواسة الضغط تلقائيًا، وطابق سرعة وموضع التغذية تلقائيًا، وحافظ على درزة اللحام دائمًا في الحالة المغلقة، لضمان اللحام السلس.

• بناءً على مؤهلات العملية السابقة، بعد اللحام، لا يوجد التواء في لحام العمود، وليست هناك حاجة للأفراد إلى رفع العمود وتدويره في الجزء الخلفي من الآلة لتركيز اللحام.
• يتم التحكم في العمود الدافئ عن طريق تحويل التردد، مع وظيفة إيقاف الفرامل الكهربائية لضمان استقرار اللحام في الرأس والذيل، يمكن لهذا النظام لحام العمود من الطرف الصغير إلى الطرف السفلي للمنطقة الكاملة وتقريبًا لا يوجد طول متبقي خارج اللحام. بهذه الطريقة يتم تقليل العمل اليدوي للعملية التالية.
• عدد بكرات التثبيت هو 3 مجموعات، والميزة هي تقليل ضغط الأسطوانة على سطح العمود، وتقليل الخدش على السطح. إنها مناسبة لإنتاج العمود المثمن، والعمود متعدد الأضلاع والعمود المخروطي. يمكن أن يكون بقطر متساوٍ أو مخروطي.
• العربة من النوع الدافئ مع وظيفة الإرجاع السريع الآلي، لا يحتاج المشغل إلى الدفع للخلف يدويًا ويقلل من كثافة عمل المشغلين.
• العربة الخلفية الدافعة مع جهاز تثبيت هوائي، إنها بسيطة وسريعة مقارنة بالتثبيت اليدوي.
• وظيفة اللحام بالقوس المغمور
• الجانب الفارغ هو من نوع الأسطوانة، وهو مناسب للتحميل والتفريغ، ويساعد على تحقيق أتمتة المواد في المنبع والمصب. يمكن أن يكون التحميل والتفريغ على نفس الجانب لجعل المشغل يتجنب الحركة لمسافات طويلة. يحتاج المشغل فقط إلى العمل في موضع الآلة المضيفة، مما يقلل بشكل كبير من كثافة اليد العاملة.
• مع جهاز توجيه خلفي للعمود، يمكن تعديله بشكل تكيفي. في التشغيل العملي، نادرًا ما يتم تعديل موضع درزة اللحام، مما يقلل من كثافة عمل المشغلين.
• من خلال الكاميرا المثبتة على رأس الآلة، تنعكس درزة اللحام على شاشة لوحة التحكم الرئيسية، مما يجعل تتبع درزة اللحام بسيطًا وسهلاً، ويقلل من كثافة عمل المشغل لمراقبة اللحام.نظام الضغط الزيتي و CNC المطور ذاتيًا، مما يجعل العمود الملحوم دائريًا وتشوهًا صغيرًا
• المشغل: شخص واحد.
• رف أسطوانة التفريغ، 5 مجموعات (مناسبة لعمود 12،14 م)
• وفقًا لتخطيط ورشة عمل المشتري، يمكن توفير الآلات ذات اتجاهات العمل المختلفة
• للمتطلبات الخاصة للعملاء، يمكن تصميم الآلة وتصنيعها خصيصًا لتلبية الأعمدة المختلفة في جميع أنحاء العالم

عناصر الخيارات

16.1

الآلة متصلة بالإنترنت في ورشة عمل المستخدم

يمكنها توفير بيانات إدارة الإنتاج: وقت التشغيل، ووقت اللحام، ووقت القطع، ووقت عدم اللحام، وكمية الإنتاج، إلخ

وظيفة التشخيص عن بعد. يمكن لمورد الآلة مساعدة العميل في تشخيص الأعطال عن بعد وتعديل المعلمات عن بعد. مريحة للعملاء لاستئناف الإنتاج بسرعة.

16.2 نظام تحميل وتفريغ أعمدة إنارة الشوارع:

على الجانب الأيسر من الآلة، يوجد رف تخزين، والذي يمكنه تخزين 20 ~ 30 عمودًا (يختلف العدد وفقًا لحجم الأعمدة). بعد اكتمال اللحام، اضغط على الزر، وسيتم تفريغ عمود إنارة الشارع للتفريغ على رف التخزين الموجود على الجانب الأيمن من الآلة، والذي يمكنه تخزين 20 عمودًا (يختلف العدد وفقًا لحجم الأعمدة)

16.3 قطع الغيار، وفقًا للقائمة

تتكون الآلة من الأجزاء التالية:

طاولة عمل طويلة لتحريك العربة
الإطار الرئيسي للرافعة
نظام قيادة العربة
رف أسطوانة التفريغ، 5 مجموعات (مناسبة لعمود 13 م)
جزء التثبيت الهيدروليكي (بما في ذلك بكرات التثبيت، مناسبة للعمود متوسط الحجم)
نظام اللحام بالقوس المغمور، مع نظام تغذية الأسلاك
نظام استعادة التدفق
النظام الهيدروليكي
نظام التحكم

بكرة التثبيت، وفقًا لمتطلبات عمود العميل.

مع:

1 مجموعة مناسبة لعمود الصاري العالي الأحادي، قالب عمود الجيل الخامس.

1 مجموعة مناسبة لأعمدة إنارة الشوارع العادية، بحد أدنى قطر 60 مم (أعمدة دائرية وأعمدة مخروطية)

1 مجموعة مناسبة لأعمدة إنارة الشوارع العادية، بحد أدنى قطر 60 مم (عمود مثمن)

1 مجموعة من أجهزة التثبيت الخلفية المناسبة لأعمدة إنارة الشوارع العادية. (يتضمن أداة صغيرة، مناسبة للأعمدة ذات الطول القصير جدًا، مثل ذراع بطول 1 ~ 2 متر)
