آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية

آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية

آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية
Automatic HM500 / 14000mm Monopole Welding Machine
آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية

صورة كبيرة :  آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية

تفاصيل المنتج:
مكان المنشأ: ووشي ، الصين
اسم العلامة التجارية: CMC
رقم الموديل: HM500 / 14000
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: as per negotiation, USD,EURO,RMB are acceptable
تفاصيل التغليف: التفكيك ، عارية ، مناسبة لشحن الحاويات
وقت التسليم: 60 ~ 90 يومًا
شروط الدفع: T / T ، L / C.
القدرة على العرض: حسب كمية الماكينة

آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية

وصف
تسليط الضوء:

يشغل لحام آلة,خفيف Pole لحام آلة

,

light pole welding machine

آلة لحام قطب 5G CNC

الموديل: HM500 / 14000

تصميم ل monopole ، highmast ، 5G القطب



نوع الأسطوانة

مصمم خصيصًا للقطب الأحادي ، وقطب الصاري العالي ، وقطب اتصالات 5G ، وقطب إنارة الشارع العادي

المعيار: نطاق القطر: 200 ~ 500 مم ، السماكة: 4 ~ 12 مم ، الطول: 14 م

الخيار: نطاق القطر: 60 ~ 500 مم ، السماكة: 3 ~ 12 مم ، الطول: 14 م

آلة لحام القوس المغمور بسلك مفرد قياسي





نطاق التطبيق:

نطاق التطبيق: مناسب للحام الإغلاق الأوتوماتيكي الطولي لقطب متوسط ​​الحجم بطول كبير ، مثل عمود 5G ، أحادي القطب ، عمود الصاري المرتفع وقطب إنارة الشارع العادي



عادة ما تكون هذه الآلة مناسبة لحام قطب متعدد الأضلاع ومخروطي الحجم متوسط ​​الحجم ، ومناسب بشكل خاص للقطب الذي يحتوي على خط لحام واحد فقط.إنه خط لحام أوتوماتيكي.العربة مزودة بمحرك سرعة قابل للتعديل ، والذي يمكنه سحب العمود للتحرك.تجعل الأسطوانة الهيدروليكية عجلة الضغط تشد العمود وتلحم في نفس الوقت.





ميزات الملكية:

1.التعديل التلقائي CNC ، نظام CNC ، مع تغيير قطر القطب ، وضبط الضغط تلقائيًا ، وضبط موضع قدم الضغط تلقائيًا ، ومطابقة سرعة التغذية وموضعها تلقائيًا ، والحفاظ على خط اللحام دائمًا في الحالة المغلقة ، لضمان السلاسة اللحام.



2 على أساس تأهيل العملية السابقة ، بعد اللحام ، لا يوجد التواء في عمود اللحام ، وليست هناك حاجة للأفراد لنزع ولف القضيب في الجزء الخلفي من الماكينة لتوسيط اللحام.



3.يتم التحكم في عمود القيادة عن طريق تحويل التردد ، مع وظيفة إيقاف الفرامل الكهربائية لضمان ثبات اللحام بالرأس والذيل ، ويمكن لهذا النظام أن يلحم العمود من نهاية صغيرة إلى نهاية أسفل المنطقة الكاملة وتقريباً لا يوجد طول متبقي خارج اللحام.بهذه الطريقة يتم تقليل العمل اليدوي للعملية التالية.



4 عدد أسطوانة التثبيت هو 3 مجموعات ، والميزة هي تقليل ضغط الأسطوانة على سطح العمود ، وتقليل الخدش على السطح.إنها مناسبة لإنتاج قطب مثمن ، قطب متعدد الأضلاع وقطب مخروطي.يمكن أن تكون متساوية القطر أو مخروطية.



5 عربة الترولي من النوع الدافع مع وظيفة العودة السريعة الآلية ، لا حاجة للمشغل للرجوع يدويًا ، كما أنها تقلل من كثافة اليد العاملة للمشغلين.



6- عربة الدفع الخلفية بجهاز التثبيت الهوائي ، إنها بسيطة وسريعة بالمقارنة مع التثبيت اليدوي.



7. جانب التفريغ من نوع الأسطوانة ، وهو مناسب للتحميل والتفريغ ، ويساعد على تحقيق أتمتة المواد الأولية والنهائية.يمكن أن يكون التحميل والتفريغ على نفس الجانب لجعل المشغل يتجنب الحركة لمسافات طويلة.يحتاج المشغل فقط للعمل في موضع الآلة المضيفة ، مما يقلل بشكل كبير من كثافة اليد العاملة.



8.يقلل نظام تزامن التحكم وضغط الزيت المطور ذاتيًا من متطلبات العمود ، مما يجعل العمود بعد اللحام أكثر تقريبًا وأقل تشوهًا.



9- المشغل: شخص واحد.



10.رف تحميل الأسطوانة ، 5 مجموعات (مناسبة لقطب 12،14 م)



11.وفقًا لتخطيط ورشة عمل المشتري ، يمكن توفير آلات ذات اتجاهات عمل مختلفة



12- من أجل المتطلبات الخاصة للعملاء ، يمكن تصميم الماكينة وتصنيعها خصيصًا لتلائم الأقطاب المختلفة في جميع أنحاء العالم



13. من خلال الكاميرا المثبتة على رأس الماكينة ، ينعكس خط اللحام على شاشة لوحة التحكم الرئيسية ، مما يجعل تتبع خط اللحام بسيطًا وسهلاً ، ويقلل من كثافة اليد العاملة للمشغل لمراقبة اللحام.

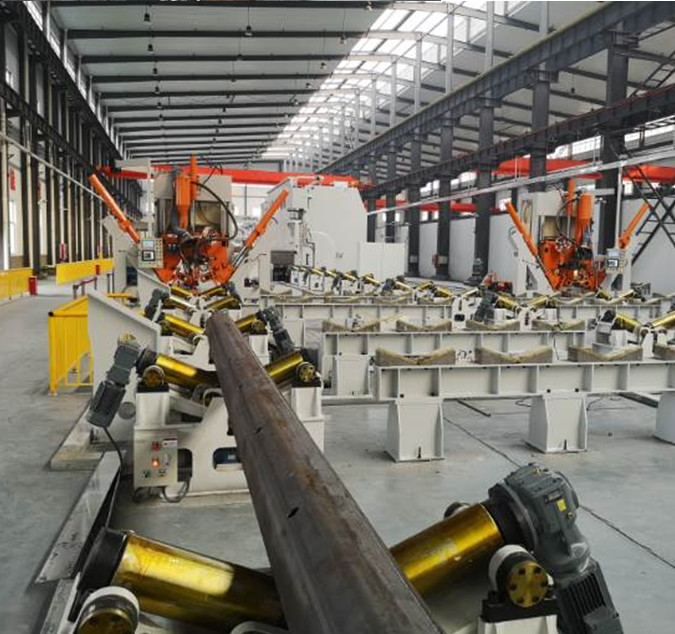

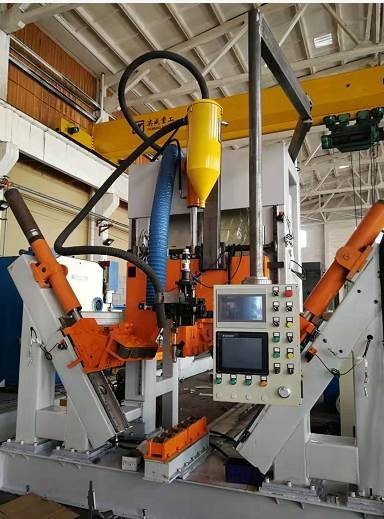

آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية 0 آلة لحام أحادية القطب HM500 / 14000mm الأوتوماتيكية 1



14. الخيار: نطاق القطر: 60 ~ 500 مم ، السماكة: 3 ~ 12 مم ، الطول: 12 مم





تتكون الآلة من الأجزاء التالية:

1. منضدة طويلة لتحريك العربة

2. إطار العملاقة الرئيسي

3. نظام قيادة العربة

4. رف الأسطوانة التفريغ ، 5 مجموعات (مناسبة لقطب 12،14 م)

5. جزء التثبيت الهيدروليكي (بما في ذلك بكرات التثبيت ، مناسبة للقطب المتوسط ​​الحجم)

6. نظام لحام القوس المغمور ، مع نظام تغذية الأسلاك

7. نظام استعادة الجريان

8. النظام الهيدروليكي

9.نظام التحكم

10. الكاميرا ، اللحام نظام رصد اللحام

11. أسطوانة تحامل ، وفقًا لمتطلبات العمود الخاصة بالعميل.

مع مجموعة واحدة مناسبة لصاري أحادي القطب ، قالب قطب 5G.

اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (أعمدة دائرية وعمود مخروطي الشكل)

اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (قطب مثمن)

اختياري: مجموعة من أجهزة التثبيت الخلفية مناسبة لأعمدة إنارة الشوارع العادية.(تتضمن أداة صغيرة ، مناسبة للأعمدة ذات الطول القصير جدًا ، مثل ذراع بطول 1 ~ 2 متر)

المقياس التقني
1 قطر القطب

200-500mm قياسي

60 ~ 500mm الخيار

2 طول المنضدة 14000 ملم
3 سمك القطب

3 ~ 12 مم ، Q235 ، Q345

(تلبية قطر 100 ، سمك 6 مم ، تلبية قطر 80 ، سمك 5.5 مم)

4 لقط كمية القدم 3 وحدات.
5 قوة المحرك لمضخة الزيت 4 + 4 كيلو واط
6 قوة المحرك المحمول 4KW.سرعة قابلة للتعديل
7 ضغط عمودي 500 ملم
8 ارتفاع التشغيل المسافة من الزاوية السفلية للعمود إلى الأرض: 850 مم
9 آلة لحام

1000A ، لحام القوس المغمور

التكوين القياسي: سلك مفرد بقوس واحد ،

10 قطر سلك اللحام 2 مم ، 3.2 مم ، قطر سلك اللحام يخضع لسمك الأعمدة.
11 سرعة اللحام

0.8 ~ 3.0m / min غير متدرج قابل للتعديل

ملاحظة: سمك مختلف ، سرعة مختلفة)

12 معدل اختراق اللحام 80٪
13 المكونات الكهربائية شنايدر (ماركة فرنسية)
14 نظام CNC PLC سيمنز (ماركة ألمانية)
15 ماركة آلة اللحام HUAYUAN ، ماركة صينية
16 وزن 8 طن
17 أبعاد 31000 × 3500 × 4500 مم (LXWXH)
