| Brand Name: | CMC |
| MOQ: | 1 مجموعة |
| السعر: | Negociate |
| Payment Terms: | tt, lc, fob, cif |
| Supply Ability: | فاوضت |

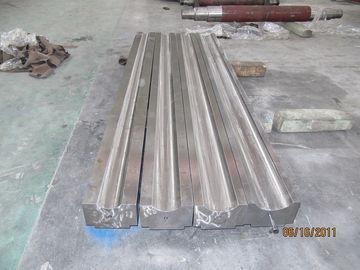

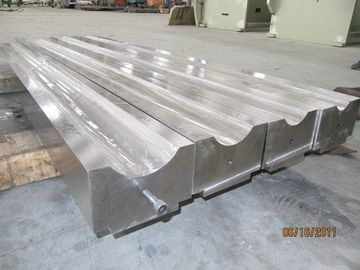

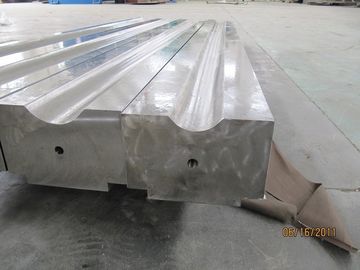

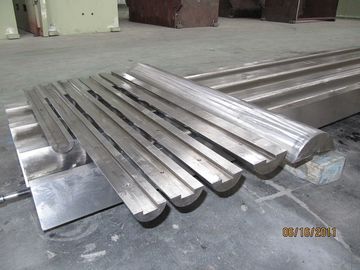

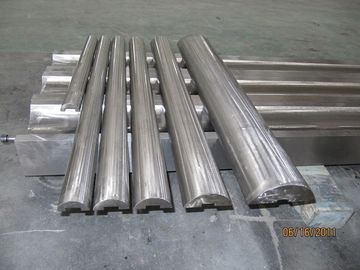

أدوات أجهزة الفرامل المضغوطة / تمحور لقطب الشارع العادي / الصخر العالي / قطب أحادي
تفاصيل سريعة:
| الاسم | اسم آخر | اسم العلامة التجارية | CMC |
| أدوات القطب الضوئي المستديرة/الدائرية/المنحدرة لجهاز الفرامل الضغطية لإنحناء القطب الدائري |
|
السمة | في مجموعة واحدة من الأدوات، يمكن أن يكون لها معدل اثنين مخفية: 11/1100 و 12.5/1000، الطول الكامل 16 متر. في كلمة كاملة، 95% القطب هو 11/11000 معدل، 5٪ هو 12.5/1100 |
| السعة | لجعل الحد الأدنى 60 ملم | المزايا | مع هذه الأدوات المخروطية، القطب الضوئي هو مستدير جدا |
التطبيق:
صناعة قطب ضوئي مخروط على فرامل CNC
المواصفات
| أداة قطب ضوئي مخروط | ||||||||||||||||
| بالنسبة للأداة السفلية، جانب واحد مع معدل التواء 11/1000 | ||||||||||||||||
| طول الأداة | 16 | م | ||||||||||||||
| معدل التواء: | 11 | /1000 | ||||||||||||||
| المادة المفرطة من الطرف الصغير: | 60 | ملم | ||||||||||||||
| جرعة زائدة كبيرة | 236 | ملم | ||||||||||||||
| سمك القاع: | 4 | ملم | ||||||||||||||
| يمكن أن تفعل الحجم التالي قطب ضوء دائري مخروط. | ||||||||||||||||
| طول القطب الضوئي، قطر الخارجي للنهاية الصغيرة، طاولة قطر الخارجي للنهاية الكبيرة | ||||||||||||||||
| OD الطرف الصغير (ملم) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| طول القطب (م) | جدول قطر الطرف الخارجي الكبير (ملم) | |||||||||||||||
| 2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
| 3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
| 4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
| 5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
| 6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
| 7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
| 8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
| 9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
| 10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
| 11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
| 12 | 192 | 202 | 212 | 222 | 232 | |||||||||||
| أداة قطب ضوئي مخروط | ||||||||||||||||
| بالنسبة للأداة السفلية، جانب واحد مع معدل التواء 12.5/1000 | ||||||||||||||||
| طول الأداة | 16 | م | ||||||||||||||
| معدل التواء: | 12.5 | /1000 | ||||||||||||||
| المادة المفرطة من الطرف الصغير: | 60 | ملم | ||||||||||||||
| جرعة زائدة كبيرة | 260 | ملم | ||||||||||||||
| سمك القاع: | 4 | ملم | ||||||||||||||
| يمكن أن تفعل الحجم التالي قطب ضوء دائري مخروط. | ||||||||||||||||
| طول القطب الضوئي، قطر الخارجي للنهاية الصغيرة، طاولة قطر الخارجي للنهاية الكبيرة | ||||||||||||||||
| OD الطرف الصغير (ملم) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| طول القطب (م) | جدول قطر الطرف الخارجي الكبير (ملم) | |||||||||||||||
| 2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
| 3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
| 4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
| 5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
| 6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
| 7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
| 8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
| 9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
| 10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
| 11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
| 12 | 210 | 220 | 230 | 240 | 250 | 260 | ||||||||||
