الروبوت أساس اللوحات الالتحامية وقطع الباب المزيج الآلة، النموذج: RW-DC120/260
التطبيق

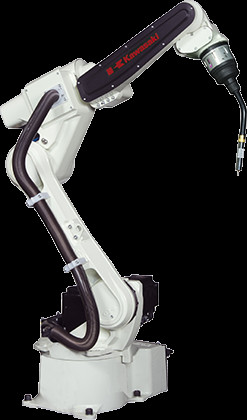

يتم تطبيق نظام اللحام لإنتاج اللحام الصفيحة القاعدة القطب الخفيف. من خلال الاتصال في الوقت الحقيقي بين الروبوت وقوة اللحام،وفقًا لموقف اللحام المختلف للحصول على خيط اللحام عالي الجودة,
أولاً ، يتم لحام الخياطة الداخلية والخارجية المحيطية لوحة القاعدة القطب ، ومن ثم يتم لحام ضلع تعزيز لوحة القاعدة تلقائيًا

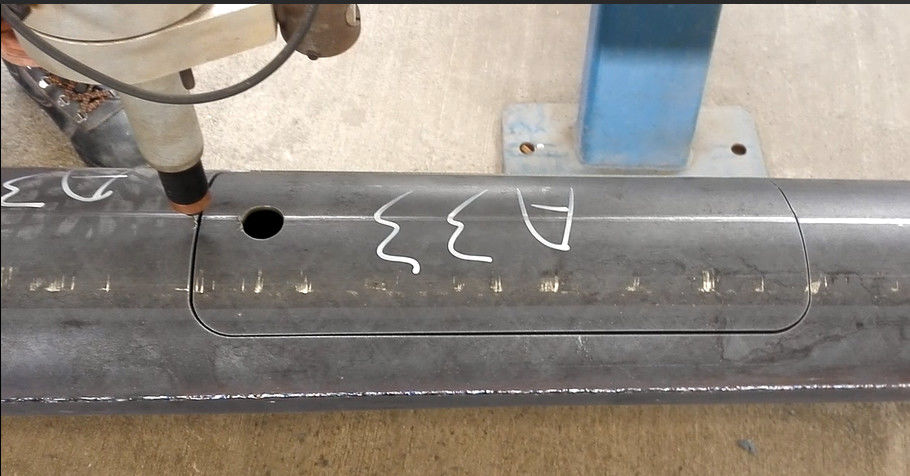

الجهاز هو الجمع بين وظيفة قطع الباب CNC، فمن مناسبة للقطب المخروطي، قطب مستدير، قطب خفيف ثمانية الأطراف الباب CNC القطع، يمكن أن يكون شكل القطع الدائرة، مربع، مستطيل،النوع الإهليلسي وغيرها وأي شيء يمكن رسمها بواسطة الكمبيوتر.
مصدر القطع هو البلازما التلقائية. لذلك سرعة القطع ستكون أسرع بكثير، ونوعية حافة القطع أفضل من القطع باللهب.-صنع مصدر طاقة بلازما هيبيرتيرم ومشعل، فجوة القطع صغيرة نسبيا، ويتم استخدام القطع المقطعة بشكل عام كغطاء الباب.
مادة القطب يمكن أن تكون الفولاذ أو الألومنيوم.
التخطيط العام كما يلي:
الخصائص
المعلم الرئيسي:
| لا، لا، لا | البند | المعلم |
| 1 | قطر القطب أو العمود المستدير | 120ملم |
| 2 | قطر العمود أو العمود الدائري | 260ملم |
| 3 | القضيب أو القضيب الدائري طوله الأقصى | 12 ~ 14m |
| 4 | سمك القطب أو العمود الدائري | 2.5ملم |
| 5 | القضيب أو القضيب المستدير | 4.5ملم |
| 6 | الوزن الأقصى للقطب أو الشريط الدائري | 150 كجم |
| 7 | سرعة القيادة | 6 ~ 48m / h ، قابلة للتعديل ، مع التحكم في AC Servo |
| 8 | سرعة اللحام ((تعتمد على التيار التيار ، وإعداد التيار ، وارتفاع اللحام ، وأبعاد القطب) |
(سرعة مرجعية 5 ~ 7 دقائق / قطعة) |
| 9 | المسافة القصوى من الأسفل، محور X | 1500ملم |
| 10 | مصدر البلازما |
طاقة الحرارة العالية 45 السماكة القصوى المناسبة: 6mm (صنع في الولايات المتحدة الأمريكية) |
| 11 | السماكة القصوى لصنع الثقوب والقطع الجيد |
بناء على مصدر البلازما المعايير والخيار |
| 12 | سرعة القطع القصوى |
بناء على مصدر البلازما (لواحد عادي الباب الكهربائي قطب الضوء، وقت القطع حوالي 30 ~ 40 ثانية) |
| 13 | نظام CNC | (سي دافينغ) (إس إف-2100 إس) |
| 14 | برنامج التعشيش | SmartNest |
| 15 | مشعل قطع بلازما CNC | مجموعة واحدة |
| 16 | جهاز تحكم ارتفاع الجهد القوس | ارتفاع HP105 |
| 17 | ارتفاع الجهاز | جهاز تحريك ارتفاع مشعل البلازما، 1 مجموعة |
| 18 | سرعة الإنتاج لقطب واحد |
10 ~ 15 دقيقة بما في ذلك تحميل وتفريغ بناء على حجم القطب |
