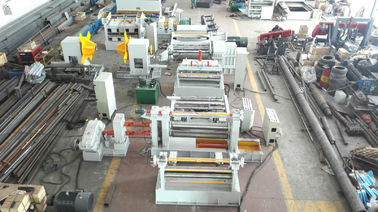

6x2000 508mm-760mm خط قطع لفائف الفولاذ
وصف:إنتاج السلسلة يستخدمإزالة طلاء المعدن,التقطيعوالتلففي عدة أحجام مطلوبة عرض لوحة الملفوفة مناسبة لمعالجة الصلب الكربوني المطاط البارد والمطاط الساخنالفولاذ المقاوم للصدأ والسطح من جميع أنواع اللوحات المعدنية بعد الطلاءالتحكم في خط قطع PLC، واجهة الإنسان والآلة، وفقًا لدرجة عالية من الأتمتة، عملية بسيطة وموثوقة.
تفاصيل جميع الأجهزة:
1. طوافة هيدروليكية لتحميل الدراجة
يمكن لهذه الدمية أن تحمل لفافة فولاذية وتجعلها تتحرك صعوداً وهبوطاً.يتم إنهاء تشغيل الدوللي بواسطة المحرك وخفض علبة التروس.

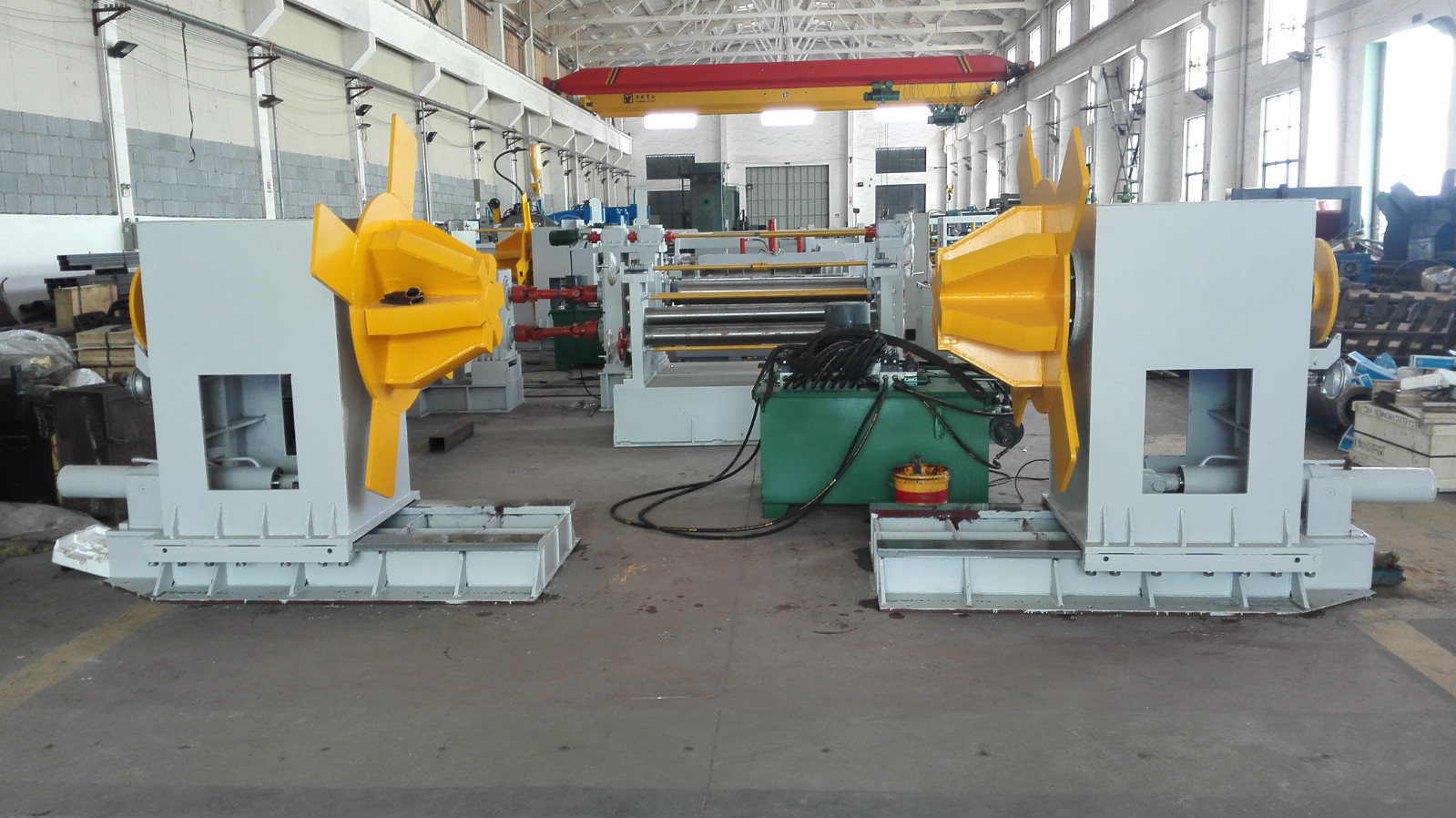

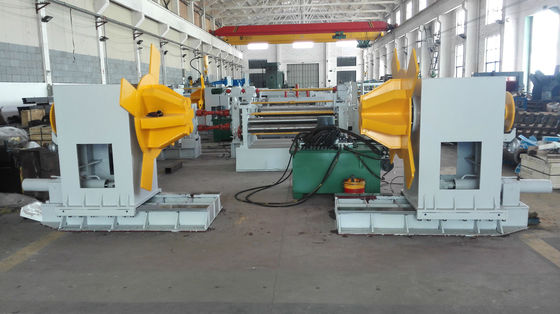

2. الهيدروليكية decoiler
نوع المظلة ذات الرأس المزدوج ، بما في ذلك: الوحدة اليسرى واليمينية ،
فتح وإغلاق: هيدروليكي
وهي تتكون من قاعدة ذات نمط توجيه ، وعصا ، وآلية إيقاف ، وعجلة تفكيك ومظلة نوع الرأس المزدوج.
يمكن أن يتحرك من اليسار إلى اليمين ويمركز في وقت واحد.
3نوع خفيف هيدروليكية الصحافة-دليل، رأس مجرفة، مفتوح، آلية القيود:
تتكون من قاعدة على شكل إطار ، ذراع هيدروليكية للضغط على القيادة ، آلية هيدروليكية لرأس المفرشة ، آلية فتح هيدروليكية ، آلية ضغط هيدروليكية ، إلخ.
3.1 آلية هيدروليكية للضغط: تتكون من ذراع هيدروليكية للضغط، وعجلة فولاذية للضغط، وعجلة دوارة وآلية نقل سلسلة، مجهزة بـ 55Kw دورة الدراجة الدوائر الدوائر الدوائر الدوائر الدوائر الدوائر.
3.2 آلية الرأس الهيدروليكية: تتكون من قذيفة الرأس الهيدروليكية، وآلية رفع الرأس الهيدروليكية، وآلية التوازن الهيدروليكية، الخ.
3.3 آلية فتح هيدروليكية: تتكون من عمود توجيه و غلاف توجيه و آلية فتح هيدروليكية للضغط إلى أسفل و رفع الخ.
3.4 آلية الضغط الهيدروليكية: تتكون من دعامة، قاعدة كتلة الزحف، و 2 أدوات ضغط، و آلية الرفع والضغط الهيدروليكية للأعلى، و أجزاء القوة، وصندوق التروس، إلخ.
4طاولة عمل التوتر، الطول: 3 أمتار

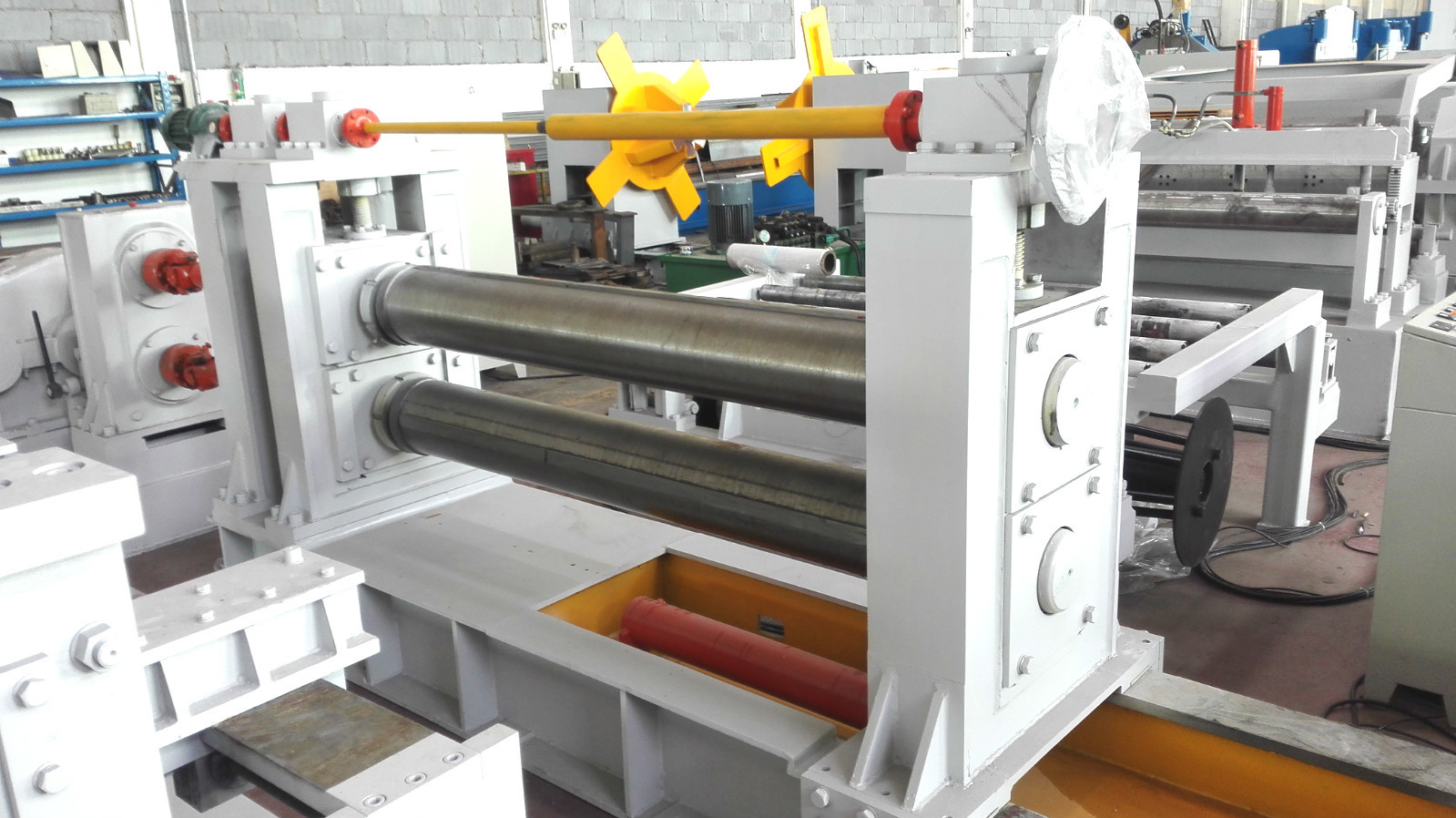

5وحدة تسوية الخام
6جهاز توجيه قبل قطع
يتكون جهاز التوجيه من دعامة العمل ، والسكك الحديدية التوجيه ، و آلية ضبط و مركزية للدراجة ، و مرحلة قاعدة الدليل النشط ، و آلية الدوار الرأسي.
كل الجهاز قبل وحدة القص
7وحدة التقطيع:
يتكون من جزء الحاسوب الرئيسي وجزء الطاقة.
جزء الطاقة: يتكون من قاعدة الطاقة، والسرعة المتباطئة، والمحرك القابل لضبط سرعة التيار المتردد، ومركز توزيع التروس، والاتصال، والقبض، وقطع الاتصال، ونقل التقاطع العالمي، الخ.
جزء الجهاز الرئيسي:يتكون من مرحلة أساسية، وعقدة نمط ثابت، كتلة تنزلية كبيرة من عمود الشفرة، وعقدة الشفرة قطعتين، وعقدة نشطة، وعقدة تنزلية من عمود الأداة،آلية ضبط الدخول والخروج الهيدروليكية للدبابيس النشطة، الرفع الكهربائي للعمود العلوي للأدوات والضغط إلى أسفل الميكانيكية القابلة للتعديل ، إلخ.
8آلية إعادة التلف:
وهي تتكون من دعامة، محور إعادة التلف، قاعدة المحامل، 2 مخروط إعادة التلف أقراص، سلسلة ودوارة العجلات المتحركة آلية، مخفض، ربط، المحرك الخ.
وحدة التسوية الخام لديها ثلاثة أدوات لتسوية الوظيفة.
9طاولة عمل الحلقة والانتقال:
وهي تتكون من دعامة، قاعدة المحامل، مسار العجلات، لوحة دعم،
حفرة الحلقة الطول × العرض × العمق: كمعلم فني
طاولة عمل انتقالية، مع أسطوانة هيدروليكية لرفعها.
وهي تتضمن جزأين اليسار واليمين.
10- جهاز الفصل المسبق، آلية التوتر، آلية الفصل الهيدروليكي للضغط، آلية دعم الصفيحة:
وهي تتكون من القاعدة، قاعدة المحامل، محامل الانفصال المسبق، دعامة التخفيف، لوحة التخفيف، لوحة التخفيف الهيدروليكي رفع & ضغط آلية أسفل، دعامة عكس التوتر، 2 أسطوانة انعكاس التوتر،دعامة فصل الصحافة، عمود فصل الصحافة ، فصل الصحافة ، آلية الضغط الهيدروليكية للأسفل ورفع ، آلية دعم الصفيحة الهيدروليكية ، آلية رفع الصفيحة الهيدروليكية ورفع توازن ،مزودة بأوراق الفصل، شجيرات النيلون المسافة الخ

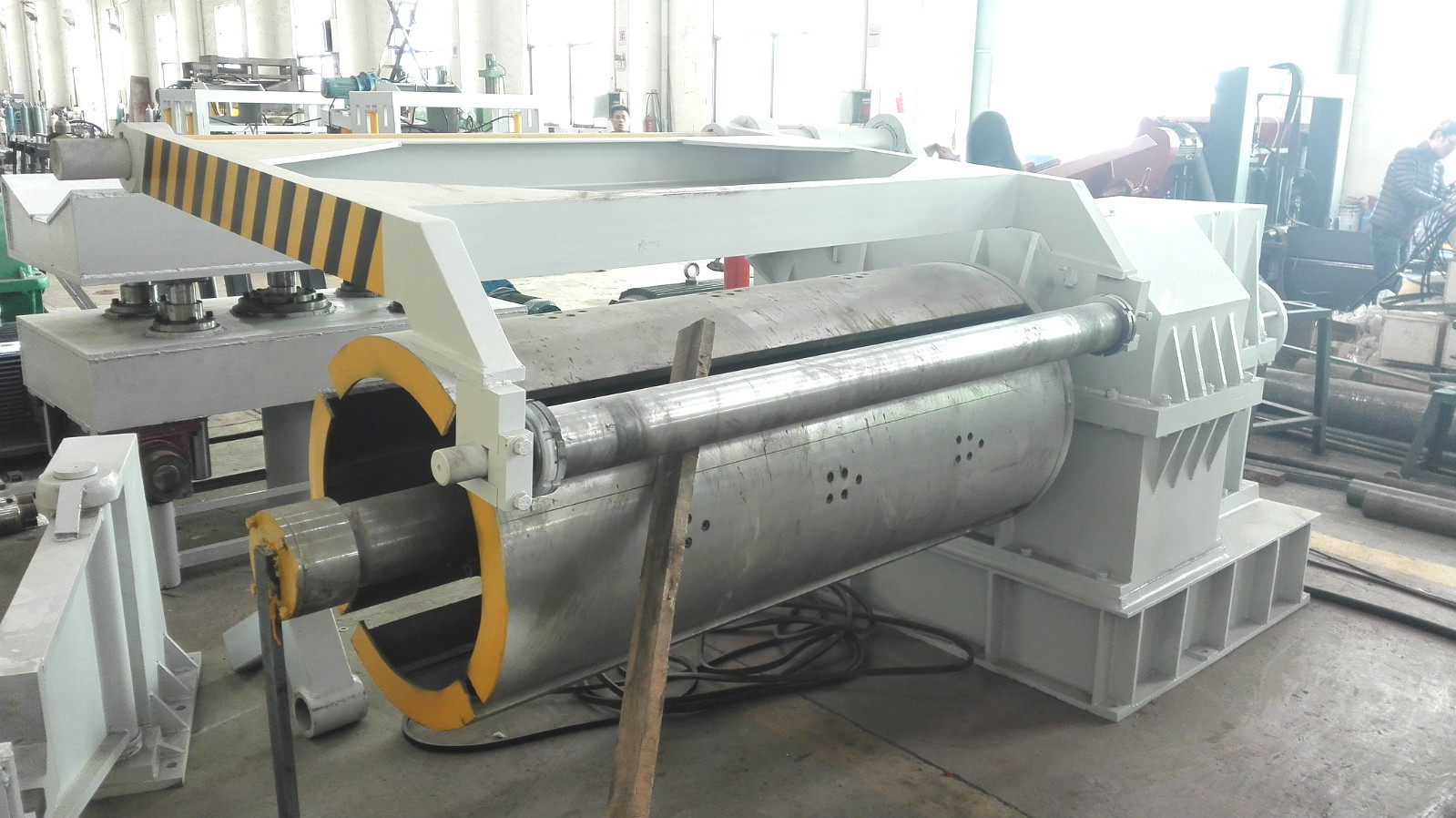

11وحدة إعادة التدوير:
وهي تتكون من القاعدة، وتراجع خفض عجلة القيادة، وتراجع العمود، لوحة قوس، القرص الحفاظ على التوسع، الماسورة المنزلية قطرية توسيع وآلية التراجع،آلية حفر الفم الهيدروليكي للشفرات، آلية أسطوانة الزيت التوسعة والدورانية ، آلية التوقف ، الارتباط ، ذراع الدعم الهيدروليكي النشط ، قاعدة الدعم ، مجهزة بمحرك AC قابل للتعديل الخ
12عربة تفريغ هيدروليكية:
يمكن لهذه الدولية أن تحمل ملفات منفصلة ، حركة هيدروليكية ورفع ، يتم تشغيل الدولية بواسطة محرك أربع عجلات دليل المسار يتحرك خارج الخط والخروج.
13نظام كهربائي:
طاولة التحكم المركزية
يتكون من خزانة، ومركز التحكم الكهربائي الرئيسي، ومركز التشغيل المساعد وغيرها من الأجهزة الكهربائية.
مجموعة المعدات حماية السلامة، أزرار وقف الطوارئ وقطع الطاقة، مصباح إيقاف الجهاز الخ.
14 نظام هيدروليكي:
الطاقة الهيدروليكية 25L/min
بما في ذلك: المحطة الهيدروليكية ، الصمامات ، خزان الزيت ، المفاصل ، الأنابيب الناعمة ، الأنابيب الصلبة وما إلى ذلك.
شفرة شق ، المسافة ، لوحة الفضاء ، برميل المسافة ، قائمة حلقة المطاط ((ليس مع آلة ، تحتاج إلى تكلفة إضافية)
التطبيق:
هذا الخط هو لفك لفكرة الصلب، قطع الصفيحة وعملية قطع الفولاذ لفكرة
المعلم التقني:
المادة الخام سمك أقصى 6 ملم ، الحد الأدنى سمك 2.5 ملم.
عرض المادة:800-1550mm
وزن لفائف الصلب: 25 طن كحد أقصى
القطر الداخلي للفكرة الفولاذية:508mm-760mm
القطر الخارجي للفكرة الفولاذية:ماكس.2000mm
قطر عجلة الزقاق: 190 ملم
قوة محرك عجلة القيود: 2.2kw، نموذج علبة التروس: BWD13، معدل:187
سرعة عمل عجلة القيود: 3m/min
كمية أدوات التسوية الخام: 3 ، فوق واحد ، أسفل اثنين.
قطر عجلة التسوية الخام: 125 ملم
بالنسبة للمنتجات النهائية للقطع، معدل تحمل عرض القطع: ±0.20mm
بالنسبة للمنتجات النهائية المقطعة، الحد الأقصى لوزن الملف: 15 طن
لقطع المنتجات النهائية، قطر الداخل لفكرة الصلب: 760mm
سمك وحدة التقطيع: 2.5 ~ 4.5mm ، C245
مواصفات الحفرة الحلقية: 5500 × 2200mm × 2500mm الطول × العرض × العمق
قطر العمود: 220mm
مادة عمود التقطيع: 40Cr
قوة المحرك الرئيسي لوحدة التقطيع: 37kw (960RPM) ، Gear Box650
تفاصيل الشفرة ، المسافة ، الحلقة المطاطية ، انظر القائمة المرفقة.
مادة شفرة القطع: H13K ، صلابة HRC55-58
آلية إعادة التلفيف للخردة قوة المحرك الرئيسية: YLJ6.3KG/M
سرعة التدوير، سمك 4.5mm، ماكس 20m/min. سمك 2.5mm، ماكس 25m/min سرعة تردد التيار المتردد قابل للتعديل
قوة المحرك الرئيسي لوحدة إعادة الالتفاف: 90kw ((960rpm) ، علبة التروس: 850
تفاصيل الأبعاد، انظر الرسم المرفق
