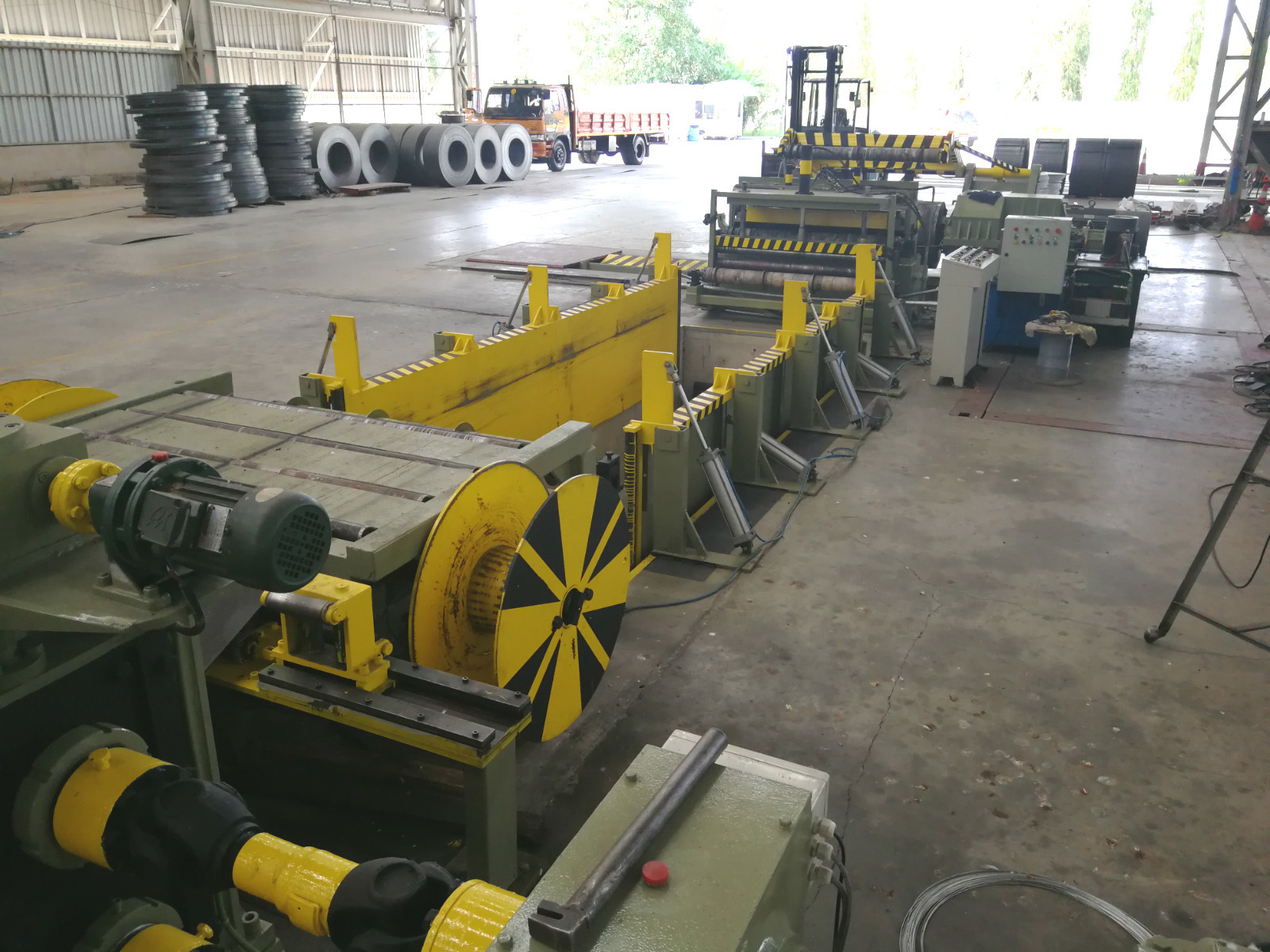

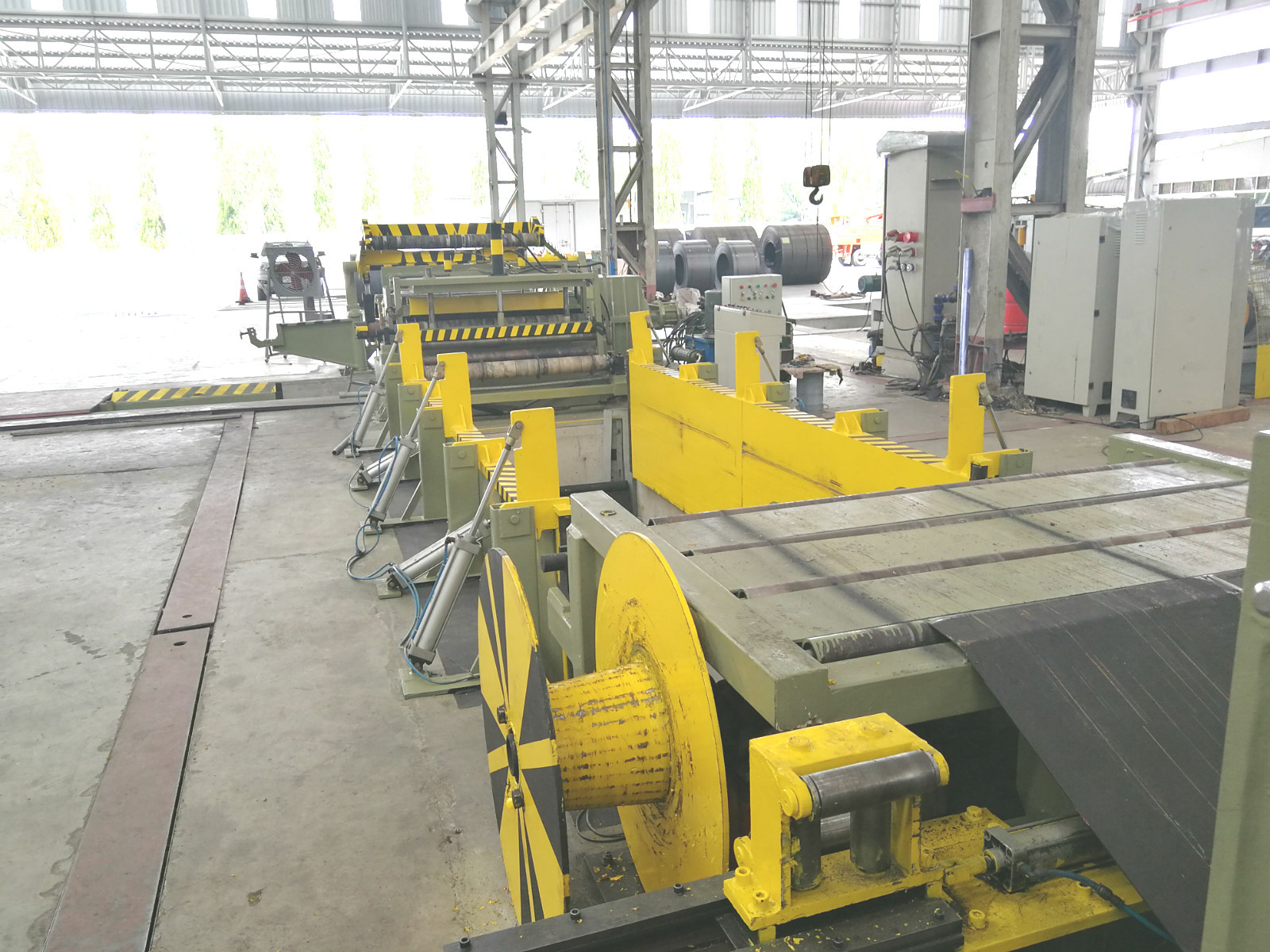

4x1600 عالية الدقة 37kw لفائف الصلب خط الحز

4x1600 خط حز لفائف الصلب خط حز لفائف الفولاذ عالي الدقة

نستخدم الأسلاك الفولاذية والإطار الخشبي لإصلاح آلة تصنيع الأنابيب ؛بالإضافة إلى ذلك ، يتم استخدام فيلم مقاوم للصدمات لحماية المحركات الرئيسية.نستخدم الحاوية لتسليم البضائع لعملائنا.بشكل عام ، نبدأ من ميناء FOSHAN ، ولكن يمكننا أيضًا أن نبدأ من ميناء آخر وفقًا لاحتياجات العميل.

بعد الخدمة - تقديم الخدمة على مدار 24 ساعة * 7 أيام في الأسبوع .1 اختبار آلة مطحنة الأنبوب قبل الشحن .2 تقديم الإرشادات الفنية المتعلقة باستخدام آلة تصنيع الأنابيب .3 توفير قطع الغيار بسعر التكلفة بعد فترة الضمان. ملاحظات لعمل آلة مطحنة الأنبوب 5. تقديم المساعدة التقنية طويلة الأجل 6. تقديم المهندس المحترف لمساعدتك على تحسين الإنتاج وتقليل النفايات وتقليل التكلفة.

المقياس التقني:

1. ماكس المواد الخام.سمك 4 مم ، دقيقة.سمك 2.5 مم.الفولاذ الطري المدلفن على الساخن.

2. عرض المواد: 800-1550 مم

3. وزن لفائف الصلب: 25 طن كحد أقصى

4. القطر الداخلي للملف الفولاذي: 508mm-760mm

5. القطر الخارجي للملف الفولاذي: بحد أقصى 1600 ملم

6. قطر أسطوانة قرصة: 190 مللي متر

7. قوة محرك أسطوانة القرص: 2.2kw ، موديل علبة التروس: BWD13 ، المعدل: 187

8. سرعة عمل الأسطوانة: 3m / min

9. كمية بكرة التسوية الخشنة: 3 ، لأعلى واحد ، أسفل اثنين.

10. قطر أسطوانة التسوية الخشنة: 125 مم

11. لتقطيع المنتجات النهائية ، تحمل عرض القطع: ± 0.20 مم

12. لقطع المنتجات النهائية ، أقصى وزن للملف: 15 طن

13. لتقطيع المنتجات النهائية ، القطر الداخلي للملف الفولاذي: 760mm

14. سمك وحدة الحز: 2.5 ~ 4.5 مم ، C245

15. مواصفات حفرة التكرار: 5500 × 2200 مم × 2500 مم الطول × العرض × العمق

16. قطر عمود الحز: 220mm

17. مادة عمود الحز: 40Cr

18. قوة المحرك الرئيسي لوحدة الحز: 37kw (960RPM) ، GEAR BOX650

19. تفاصيل الشفرة ، الفاصل ، الحلقة المطاطية ، انظر قائمة المرفقات.

20. مادة شفرة القطع: H13K ، صلابة HRC55-58

21. قوة المحرك الرئيسي لآلية إعادة الخردة: YLJ6.3KG / M.

22. سرعة إعادة اللف ، سمك 4.5 مم ، كحد أقصى.20 م / دقيقة.سمك 2.5 مم ، كحد أقصى.25m / min سرعة تردد التيار المتردد قابلة للتعديل

23. قوة المحرك الرئيسي لوحدة اللف: 90kw (960rpm) ، علبة التروس: 850

24. تفاصيل البعد ، انظر الرسم المرفق

تفاصيل كل الجهاز:

1. ملف هيدروليكي تحميل دوللي

يمكن لهذه الدمية أن تحمل ملفًا فولاذيًا وتجعله يتحرك لأعلى ولأسفل. يتم الانتهاء من سكة التوجيه ذات الأربع عجلات ، لأعلى ولأسفل بواسطة أسطوانة هيدروليكية ، ويتم الانتهاء من تشغيل الدمية بواسطة المحرك ومخفض علبة التروس.

2. آلة فك اللفافة الهيدروليكية

نوع مظلة برأس مزدوج ، بما في ذلك: وحدة اليسار واليمين ،

فتح وإغلاق: هيدروليكي

وتتكون من قاعدة على شكل دليل ، وقوس ، وآلية مانعة ، وعمود فك اللفائف ، ومظلة برأس مزدوج.

يمكن أن ينتقل جهاز فك اللفائف من اليسار إلى اليمين ويتمركز في نفس الوقت.

3-دليل الضغط الهيدروليكي من النوع الخفيف ، رأس المجرفة ، الفتاحة ، آلية القرص:

وهي تتألف من قاعدة على شكل إطار ، وذراع دليل ضغط هيدروليكي ، وآلية رأس مجرفة هيدروليكية ، وآلية فتاحة هيدروليكية ، وآلية قرص هيدروليكي إلخ.

3.1 آلية دليل الضغط الهيدروليكي: تتكون من ذراع توجيه ضغط هيدروليكي ، عجلة فولاذية لدليل الضغط ، عجلة مسننة وآلية نقل سلسلة ، مزودة بمحرك تخفيض سرعة دولاب الهواء الحلقي 5.5 كيلو وات إلخ.

3.2 آلية رأس المجرفة الهيدروليكية: تتكون من غلاف رأس مجرفة ، رأس مجرفة هيدروليكي ، آلية رفع هيدروليكي ورأس مجرفة وآلية توازن إلخ.

3.3 آلية الفتح الهيدروليكي: تتكون من عمود التوجيه وجلبة التوجيه ، وآلية الضغط والرفع للفتح الهيدروليكي وما إلى ذلك.

3.4 آلية القرص الهيدروليكي: تتكون من قوس ، قاعدة كتلة منزلقة ، 2 أسطوانة قرص ، آلية رفع هيدروليكي للفة العلوية وآلية ضغط لأسفل ، أجزاء طاقة ، علبة تروس.إلخ

4. طول طاولة العمل: 3m

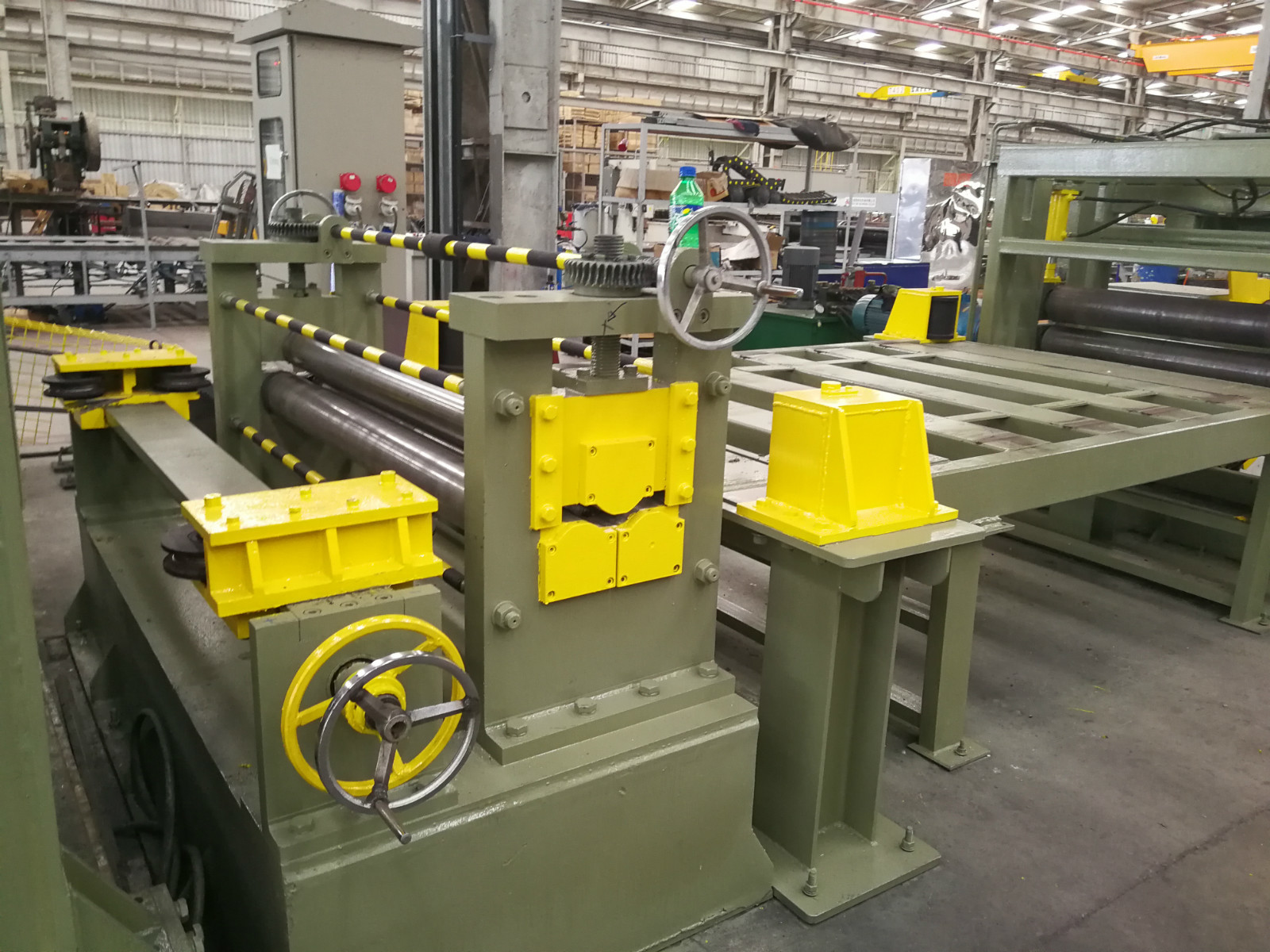

5. وحدة التسوية الخشنة

تحتوي وحدة التسوية الخشنة على ثلاث بكرات لوظيفة التسوية.إنه وضع غير نشط.

6. جهاز التوجيه قبل الحز

يتكون جهاز التوجيه من قوس العمل ، وسكة التوجيه ، وآلية ضبط مغزل اللولب وآلية التمركز ، ومرحلة قاعدة الدليل النشط ، وآلية الأسطوانة العمودية.

كل الجهاز قبل وحدة الحز.

7- وحدة القطع:

يتكون من جزء حاسب مركزي وجزء طاقة.

جزء الطاقة: يتكون من قاعدة الطاقة ، ومبطئ السرعة ، ومحرك قابل لتعديل سرعة التيار المتردد ، وعلبة توزيع التروس ، والاقتران ، والقابض ، وقطع التوصيل ، والنقل المتقاطع العالمي ، إلخ.

جزء الإطار الرئيسي: يتكون من مرحلة أساسية ، كتيفة ثابتة النمط ، كتلة منزلقة كبيرة من عمود الشفرة ، عمود الشفرة من قطعتين ، شريحة نشطة ، كتلة منزلقة من عمود الأداة ، آلية تعديل تغيير شفرة الدخول والخروج الهيدروليكي للقوس النشط ، عمود أداة علوي كهربائي ميكانيكي قابل للتعديل للرفع والضغط ، إلخ.

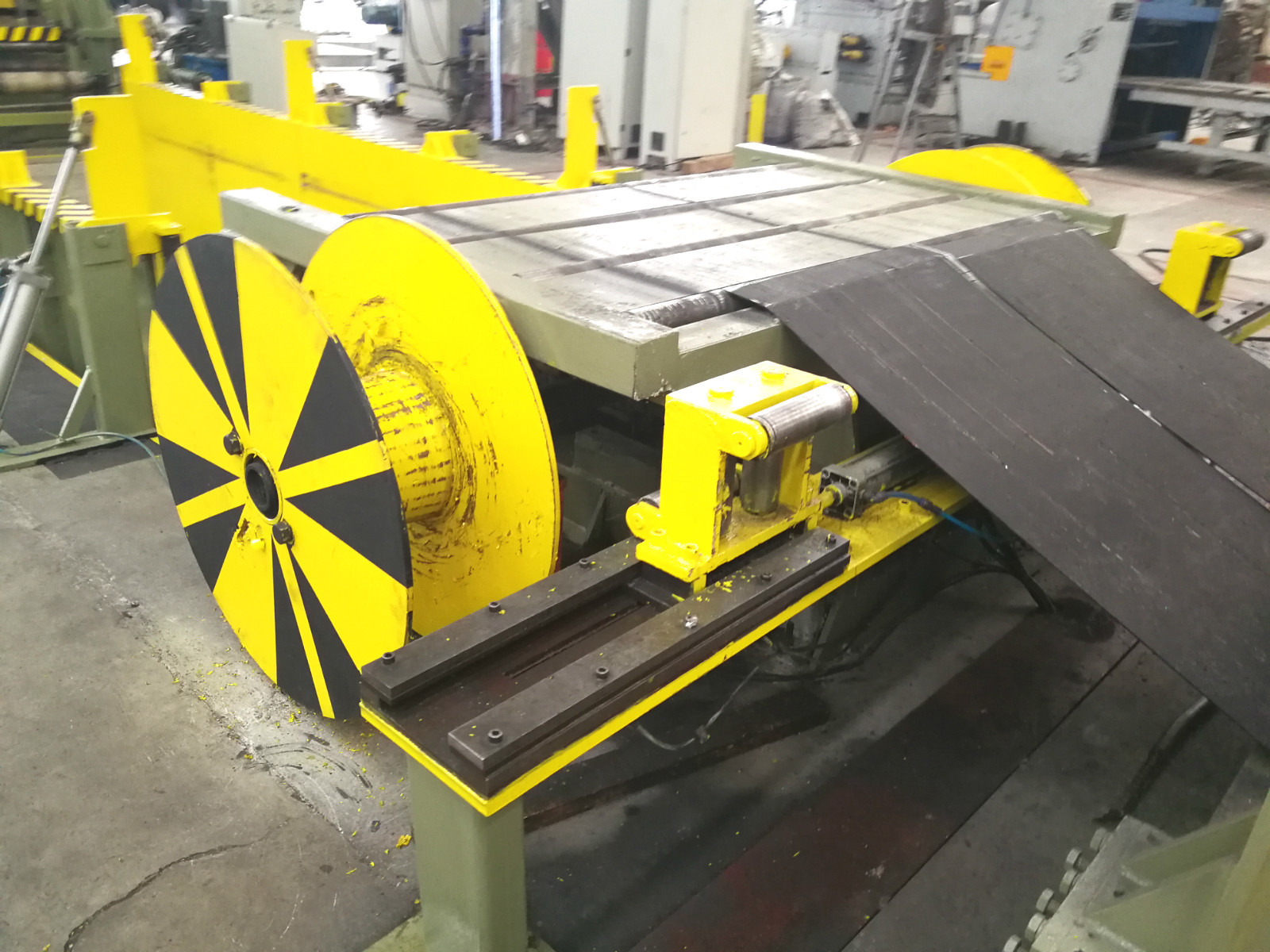

8. آلية إرجاع الخردة:

وهو يتألف من قوس ، عمود إعادة لف ، قاعدة تحمل ، قرصين لإعادة لف مخروطي ، آلية نقل سلسلة وعجلة ضرس ، مخفض ، اقتران ، محرك إلخ.

9. عمل الحلقات والانتقال:

يتكون من قوس ، قاعدة تحمل ، ممر دوار ، لوحة دعم ،

طول حفرة التكرار × العرض × العمق: كمعامل تقني

منضدة عمل انتقالية ، مع أسطوانة هيدروليكية للارتفاع.

يشمل جزأين يمين ويسار.

10. الفصل المسبق ، آلية الشد ، آلية الفصل الهيدروليكي ، آلية دعم الألواح:

وتتكون من قاعدة ، وقاعدة تحمل ، ومحمل ما قبل الفصل ، وقوس التخميد ، ولوحة التخميد ، ولوحة التخميد ، وآلية الرفع والضغط الهيدروليكي لأسفل ، وقوس إرجاع الشد ، ولفتان عاكسات التوتر ، وقوس فصل الضغط ، وعمود فصل الضغط ، وفصل الضغط ، آلية الضغط والرفع الهيدروليكي ، آلية دعم اللوحة الهيدروليكية ، آلية الرفع والتوازن الهيدروليكية الداعمة للوحة ، ومجهزة بألواح الفصل ، وشجيرات فواصل النايلون ، إلخ.

11. وحدة الارتداد:

وتتكون من قاعدة ، وعلبة تروس تخفيض الارتداد ، وعمود الارتداد ، ولوحة القوس ، وقرص حفظ التمدد ، وآلية التمدد والتراجع للكتلة الانزلاقية المائلة ، والفوهة الهيدروليكية لآلية قص الكماشة ، وآلية التمدد ، وآلية أسطوانة الزيت الدورانية ، وآلية مانع ، واقتران ، وذراع دعم هيدروليكي ، قاعدة داعمة ، مزودة بمحرك قابل للتعديل بسرعة AC ، إلخ.

12. التفريغ الهيدروليكي دوللي:

يمكن أن تحمل هذه الدمية ملفًا منفصلاً ، وتحركًا ورفعًا هيدروليكيًا ، ويتم تشغيل الدمية بواسطة مسار توجيه رباعي العجلات يتحرك خارج الخط ويخرج.

13. النظام الكهربائي:

طاولة تحكم مركزية.

وتتكون من خزانة ، خزانة تشغيل رئيسية للتحكم الكهربائي ، خزانة تشغيل مساعدة وكهرباء أخرى.محرك الحز والارتداد.

مجموعة معدات حماية السلامة ، الإيقاف في حالات الطوارئ وزر قطع الطاقة ، مصباح ديسبالي لإيقاف الماكينة ، إلخ.

14 النظام الهيدروليكي:

الطاقة الهيدروليكية 25 لتر / دقيقة

بما في ذلك: المحطة الهيدروليكية ، والصمامات ، وخزان الزيت ، والمفاصل ، والأنابيب الناعمة ، والأنابيب الصلبة ، وما إلى ذلك.

شفرة التقطيع ، الفاصل ، لوحة الفضاء ، برميل المباعد ، قائمة الحلقة المطاطية (ليس مع الماكينة ، تحتاج إلى تكلفة إضافية)
