HM1200 / 12000

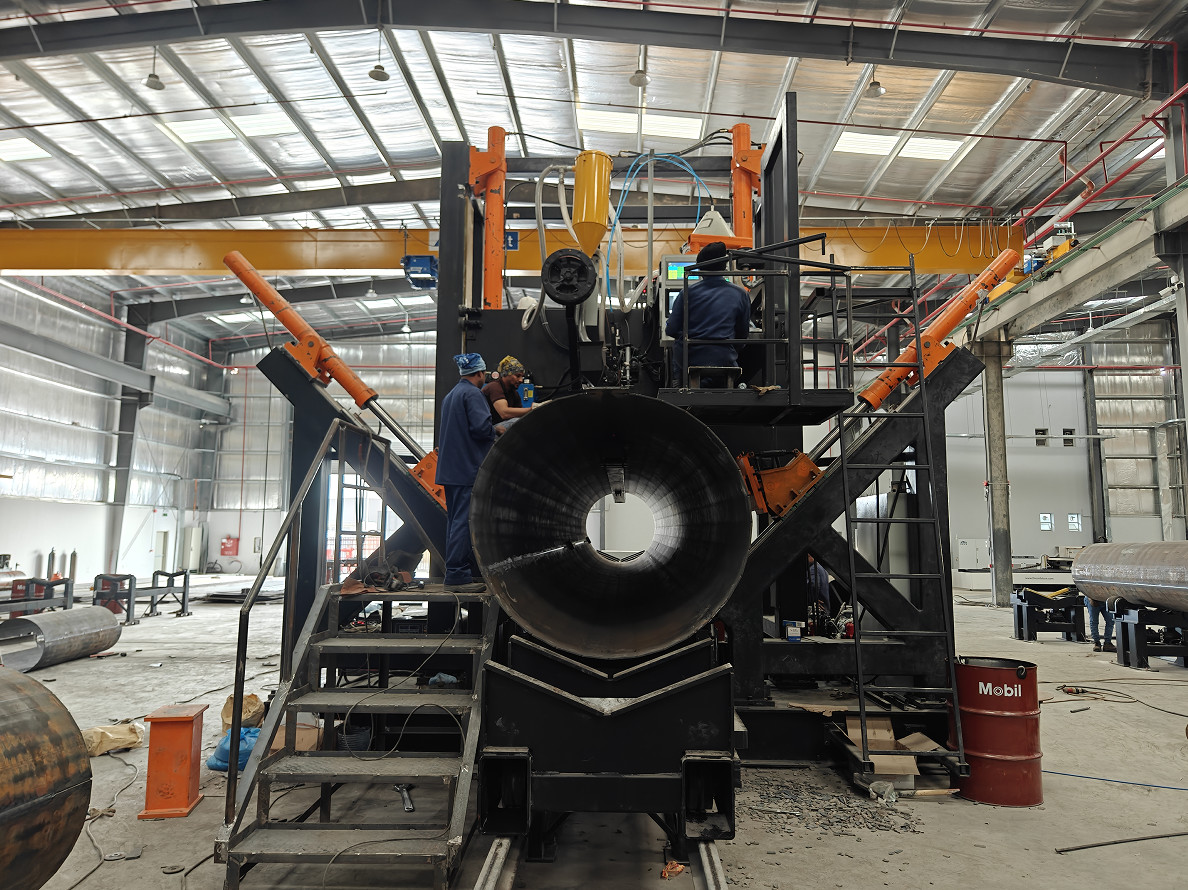

آلة لحام الخيط عالية الصعود ومتوحدة الأقطاب
تتضمن الآلة العناصر التالية:
طاولة عمل طويلة لتحريك العربة والعصا
الوحدة الرئيسية
نظام القيادة للسيارات المتحركة
القيود الهيدروليكية (بما في ذلك عجلات القيود للقطب)
نظام لحام القوس الغارق، بما في ذلك نظام تغذية سلك الحامية.
نظام استرداد التدفق
شريط نحاسي داخلي مع نظام تبريد بالماء
عجلة من النوع المتصاعد ، وحدتان
النظام الهيدروليكي
نظام التحكم
| الخصائص التقنية | ||
| 1 | قطر قابل للعمل | 300-1200ملم |
| 2 | الطول الممكن للعمل | 12000 ملم |
| 3 | سمك القطب | 4.5~12ملم |
| 4 | أقدام التشنج كمية | 3 وحدات |
| 5 | قوة المحرك للمضخة | 5.5 كيلوواط |
| 6 | محرك متحرك للسيارات | 7 كيلوواط ، AC servo |
| 7 | ضربة التنقل الرأسي | 1000ملم |
| 8 | القوى العاملة المسافرة عمودياً | 39 طن ((2 قطعة أسطوانة x19.5 طن)) |
| 9 | القوى العاملة المسافرة جانبا | 32 طن × قطعة 2 |
| 10 | آلة لحام |
لحام القوس الغارق ، 630A ~ 1000A ، بناء على متطلبات جانب العميل. 630A ~ 1000A |
| 11 | قطر سلك اللحام | 2.5 ~ 4mm سلك اللحام، وفقا لسمك القطب للقيام بالاختيار |
| 12 | سرعة العمل | 0.3~2m/min (ملاحظة: سرعة سمك مختلفة ستكون مختلفة |
| 13 | اتجاه اللحام | بدء اللحام من نهاية السفلية الكبيرة إلى الجزء العلوي الصغير من العمود. |
| 14 | قدرة الاختراق | 90٪ |
| 15 | العناصر الكهربائية الرئيسية | شنايدر (العلامة التجارية الفرنسية) |
| 16 | PLC | سيمنز |
| 17 | العلامة التجارية للمحرك الرئيسي (للمضخة الهيدروليكية) | سيمنز |
| 18 | محرك الخدمة | سيمنز |
| 19 | قوة اللحام العلامة التجارية والنموذج |
لحام القوس الغارق كاييوان (مصنع باناسونيك جانبان في الصين) |
| 20 | الوزن | 26 طن |
| 21 | الأحجام الإجمالية (ملم) | 31000x5500x5100 ملم (LXWXH) |
التطبيق:
لقطب لحام خيط آلي(للعمود العالي,الاحتكار الخ).

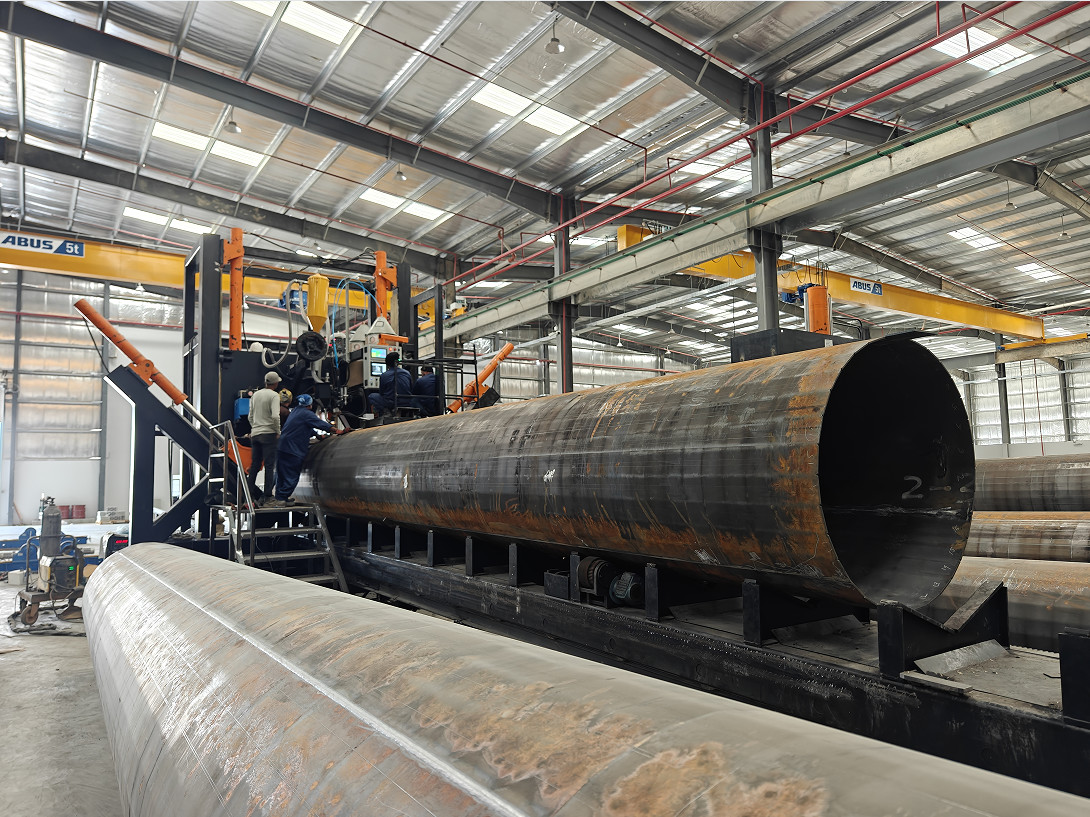

HIGHMAST قطب إغلاق-آلة لحام ، فمن المناسب لقطب واحد أو نوع قذيفة قذيفة متعددة الأبعاد والدائرة مخفية. انها خط لحام تلقائي،الهيكل من نوع البوابة ثابت ومع نظام لحام، مع محرك سيرفو لتحريك السرعة القابلة للتعديل ، تدفع الأسطوانة الهيدروليكية عجلة التشغيل لإغلاق القطب وإجراء اللحام في نفس الوقت.
بالنسبة إلى قطب خيطين ، عندما ينتهي لحام الخيط الأول ، سيرتفع الدوار السفلي ويدور القطب إلى موقع خيط آخر لبدء لحام الخيط الثاني.
