| الاسم التجاري: | CMC |
| Model Number: | HM2500/18000 |
| الـ MOQ: | 1 مجموعة |
| السعر: | According to the machine requirements |
آلة لحام قطب CNC
النموذج:HM2500/18000
آلة لحام الخيط عالية الصعود ومتوحدة الأقطاب
| الخصائص التقنية | ||
| 1 | قطر قابل للعمل | 500-2500ملم |
| 2 | الطول الممكن للعمل | 18000 ملم |
| 3 | سمك القطب | 5~25ملم |
| 4 | أقدام التشنج كمية | 3 وحدات |
| 5 | قوة المحرك للمضخة | 5.5 كيلوواط |
| 6 | محرك متحرك للسيارات | 7 كيلوواط ، AC servo |
| 7 | ضربة التنقل الرأسي | 2000ملم |
| 8 | القوى العاملة المسافرة عمودياً | 39 طن ((2 قطعة أسطوانة x19.5 طن)) |
| 9 | القوى العاملة المسافرة جانبا | 32 طن × قطعة 2 |
| 10 | آلة لحام | التكوين القياسي: لحام القوس المزدوج للأسلاك المزدوجة المغمورة إمدادات الطاقة للحام القوس المغمور بموجة متواصلة نموذج ZD5-1250B: طاقة الدخول AC380V، ثلاثي المراحل، 50Hz الطاقة الإدخالية الاسمية 88KVA التيار الخارجي DC250A ️ DC1250A مدة الحمل الاسمي 100% إمدادات الطاقة لحام القوس المغمور بالتيار المتردد النموذج BXL5-1250: طاقة الدخول AC380V ، مرحلة مزدوجة ، 50Hz الطاقة الإدخالية الاسمية 110KVA التيار الخارجي DC250A ️ DC1250A مدة الحمل الاسمي 60% آلة اللحام: تانغشان كاييوان |
آلة لحام الخيار: لينكولن، الولايات المتحدة الأمريكية | لحام القوس المزدوج للأسلاك المزدوجة المغمورة الطاقة المضافة للقوس المغمور للحام DC DC-1000 طعام الأسلاك: NA3 جهاز التحكم: NA3 إمدادات الطاقة للحمام بالقوس الغارق للتيار المتردد نموذج AC-1200 طعام الأسلاك: NA3 جهاز التحكم: NA4 | |
| 11 | قطر سلك اللحام | 3 ~ 5mm سلك اللحام، وفقا لسمك القطب للقيام بالاختيار |
| 12 | سرعة العمل | 0.2~1m/min (ملاحظة: سرعة سمك مختلفة ستكون مختلفة) |
| 13 | اتجاه اللحام | بدء اللحام من نهاية السفلية الكبيرة إلى الجزء العلوي الصغير من العمود. |
| 14 | قدرة الاختراق | 90٪ |
| 15 | العناصر الكهربائية الرئيسية | شنايدر (العلامة التجارية الفرنسية) |
| 16 | PLC | سيمنز |
| 17 | العلامة التجارية للمحرك الرئيسي (للمضخة الهيدروليكية) | سيمنز |
| 18 | محرك الخدمة | سيمنز |
| 19 | قوة اللحام العلامة التجارية والنموذج | لحام القوس الغارق كاييوان (مصنع باناسونيك جانبان في الصين) الخيار: لينكولن، الولايات المتحدة الأمريكية |
| 20 | الوزن | 40 طن |
| 21 | الأحجام الإجمالية (ملم) | 43000x6500x5500 مم (LXWXH) |
تطبيق: لقطب لحام خيط آلي(للعمود العالي,الاحتكارات الخ)
HIGHMAST قطب وحيد الأطراف إغلاق-آلة لحام ، انها مناسبة لقطب واحد أو نوع قذيفة قذيفة متعددة الأطراف والدائرة مخفية. انها خط لحام تلقائي،الهيكل من نوع البوابة ثابت ومع نظام لحام، مع محرك سيرفو لتحريك السرعة القابلة للتعديل ، تدفع الأسطوانة الهيدروليكية عجلة التشغيل لإغلاق القطب وإجراء اللحام في نفس الوقت.
بالنسبة إلى قطب خيطين ، عندما ينتهي لحام الخيط الأول ، سيرتفع الدوار السفلي ويدور القطب إلى موقع خيط آخر لبدء لحام الخيط الثاني.
تتضمن الآلة العناصر التالية:
طاولة عمل طويلة لتحريك العربة والعصا
الوحدة الرئيسية
نظام القيادة للسيارات المتحركة
القيود الهيدروليكية (بما في ذلك عجلات القيود للقطب)
نظام لحام القوس الغارق، بما في ذلك نظام تغذية سلك الحامية.
نظام استرداد التدفق
شريط نحاسي داخلي مع نظام تبريد بالماء
عجلة من النوع المتصاعد ، وحدتان
النظام الهيدروليكي

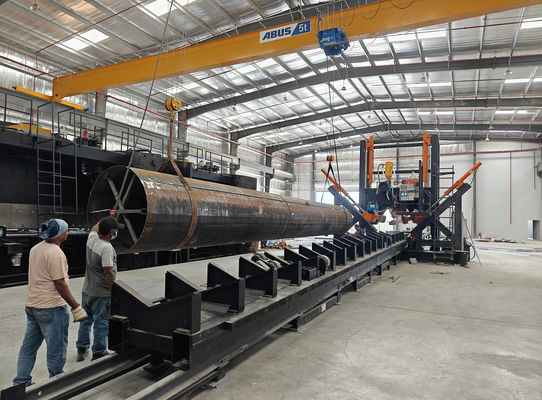

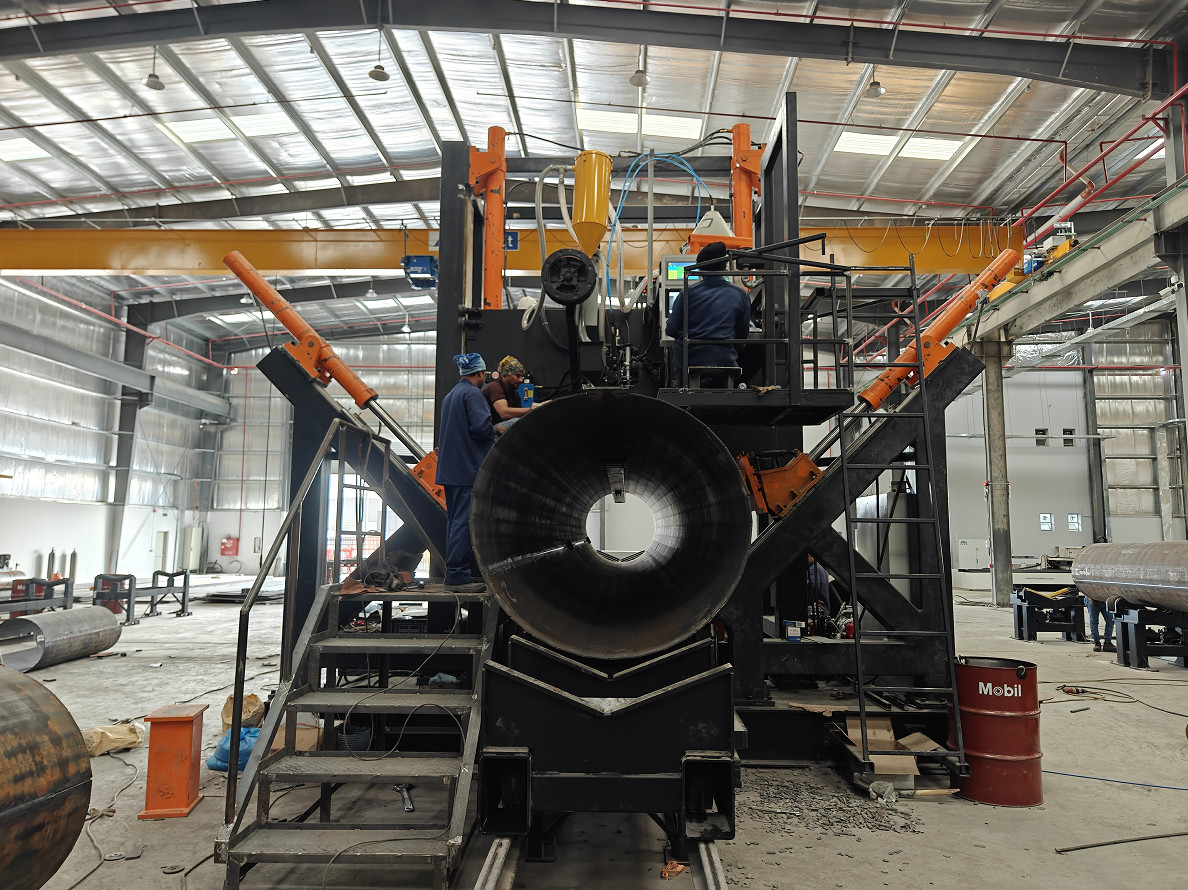

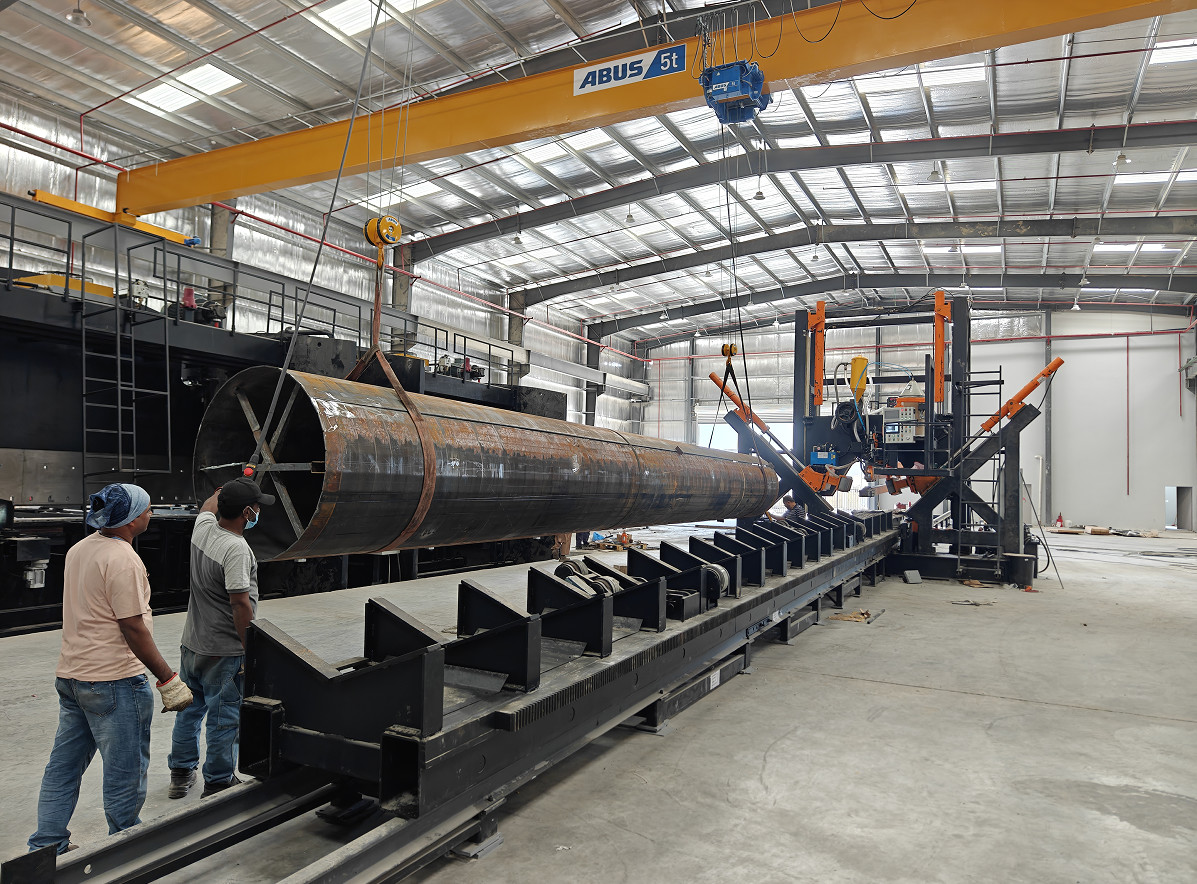

صورة للمرجعية
