موديل HM800-14000 آلة لحام الإغلاق ذات القطب الخفيف لصاري أحادي القطب العالي

آلة لحام بغلق العمود (الصاري العالي)

الموديل: HM800 / 14000 / لحام القوس المغمور

نوع الأسطوانة الجدول Unlodaing

مصمم خصيصًا للقطب الأحادي ، وقطب الصاري العالي ، وقطب اتصالات 5G ، وقطب إنارة الشارع العادي

نطاق القطر: 200 ~ 800 مم ، السماكة: 4 ~ 12 مم ، الطول: 14000 مم

نطاق قطر الخيار: 60 ~ 800 مم ، السماكة: 3 ~ 12 مم ، الطول: 14000 مم

آلة لحام القوس المغمور بسلك مفرد قياسي

نطاق التطبيق:مناسب للحام الإغلاق الأوتوماتيكي الطولي للقطب متوسط ​​الحجم ، مثل عمود 5G ، أحادي القطب ، عمود الصاري العالي وقطب إنارة الشارع العادي

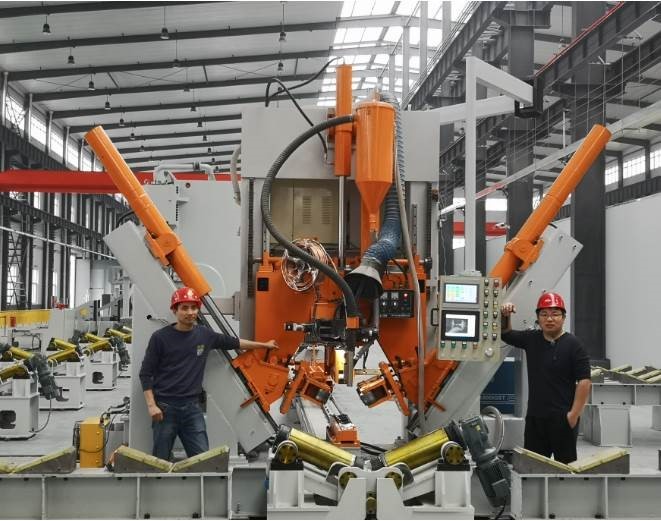

عادة ما تكون هذه الآلة مناسبة لحام قطب متعدد الأضلاع ومخروطي الحجم متوسط ​​الحجم ، ومناسب بشكل خاص للقطب الذي يحتوي على خط لحام واحد فقط.إنه خط لحام أوتوماتيكي.العربة مزودة بمحرك سرعة قابل للتعديل ، والذي يمكنه سحب العمود للتحرك.تجعل الأسطوانة الهيدروليكية عجلة الضغط تشد العمود وتلحم في نفس الوقت.

ميزات الملكية:

1. الضبط الأوتوماتيكي CNC ، نظام CNC ، مع تغيير قطر القطب ، يضبط الضغط تلقائيًا ، يضبط تلقائيًا موضع قدم الكوى ، يتطابق تلقائيًا مع سرعة التغذية والموضع ، ويحافظ على خط اللحام دائمًا في الحالة المغلقة ، لضمان السلاسة اللحام.

2 على أساس تأهيل العملية السابقة ، بعد اللحام ، لا يوجد التواء في عمود اللحام ، وليست هناك حاجة للأفراد لنزع ولف القضيب في الجزء الخلفي من الماكينة لتوسيط اللحام.

3. يتم التحكم في عمود القيادة عن طريق تحويل التردد ، مع وظيفة إيقاف الفرامل الكهربائية لضمان استقرار لحام الرأس والذيل ، يمكن لهذا النظام أن يلحم العمود من نهاية صغيرة إلى نهاية أسفل المنطقة الكاملة وتقريباً لا يوجد طول متبقي خارج اللحام.بهذه الطريقة يتم تقليل العمل اليدوي للعملية التالية.

4 عدد أسطوانة التثبيت هو 3 مجموعات ، والميزة هي تقليل ضغط الأسطوانة على سطح العمود ، وتقليل الخدش على السطح.إنها مناسبة لإنتاج قطب مثمن ، قطب متعدد الأضلاع وقطب مخروطي.يمكن أن تكون متساوية القطر أو مخروطية.

5 عربة الترولي من النوع الدافع مع وظيفة العودة السريعة الآلية ، لا حاجة للمشغل للرجوع يدويًا ، كما أنها تقلل من كثافة اليد العاملة للمشغلين.

6- عربة الدفع الخلفية بجهاز التثبيت الهوائي ، إنها بسيطة وسريعة بالمقارنة مع التثبيت اليدوي.

7. وظيفة لحام القوس المغمور

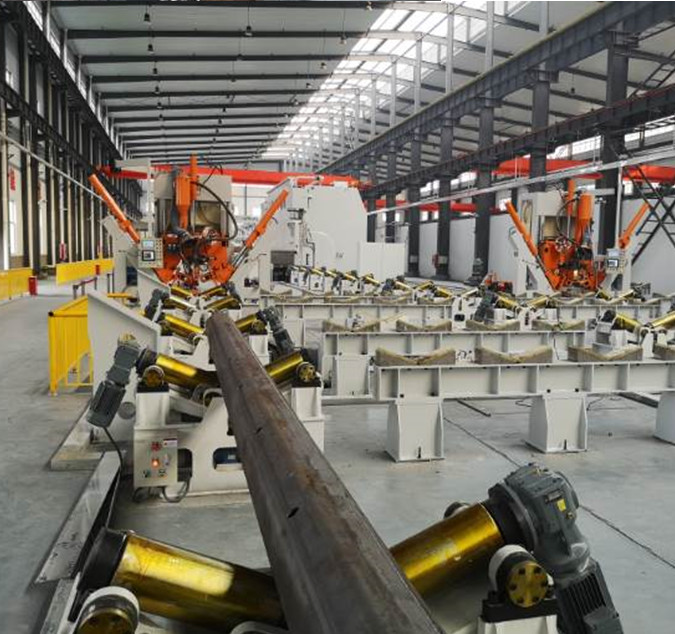

8. جانب التفريغ من نوع البكرة ، وهو مناسب للتحميل والتفريغ ، ويساعد على تحقيق أتمتة المواد الأولية والنهائية.يمكن أن يكون التحميل والتفريغ على نفس الجانب لجعل المشغل يتجنب الحركة لمسافات طويلة.يحتاج المشغل فقط للعمل في موضع الآلة المضيفة ، مما يقلل بشكل كبير من كثافة اليد العاملة.

9. مع جهاز توجيه القطب الخلفي ، يمكن تعديله بشكل تكيفي.في العملية العملية ، نادرًا ما يتم تعديل موضع خط اللحام ، مما يقلل من كثافة اليد العاملة للمشغلين.

10- من خلال الكاميرا المثبتة على رأس الماكينة ، ينعكس خط اللحام على شاشة لوحة التحكم الرئيسية ، مما يجعل تتبع خط اللحام بسيطًا وسهلاً ، ويقلل من كثافة اليد العاملة للمشغل لمراقبة اللحام.

11.ضغط الزيت ونظام CNC المطورين ذاتيًا ، مما يجعل العمود الملحوم دائريًا والتشوه صغيرًا.

12- المشغل: شخص واحد.

13.رف تحميل الأسطوانة ، 5 مجموعات (مناسبة لقطب 12،14 م)

14.وفقًا لتخطيط ورشة عمل المشتري ، يمكن توفير آلات ذات اتجاهات عمل مختلفة

15.للمتطلبات الخاصة للعملاء ، يمكن تصميم الماكينة وتصنيعها خصيصًا لتلبية الأقطاب المختلفة في جميع أنحاء العالم

16.الاختيار: نظام تبريد الكتل النحاسية (يوجد هذا الجهاز داخل عمود الإنارة لزيادة معدل اختراق اللحام) مع مجموعتين من الكتل النحاسية تناسب الأعمدة المخروطية والثمانية الأضلاع

17.الخيار: أسطوانة التثبيت المناسبة لأعمدة إنارة الشوارع العادية ، يتم توسيع نطاق القطر إلى: 60 ~ 800mm

تتكون الآلة من الأجزاء التالية:

1. طاولة عمل طويلة لعربة تتحرك

2. إطار العملاقة الرئيسي

3.نظام قيادة الترولي

4-تحميل رف الأسطوانة ، 5 مجموعات (مناسبة لقطب 12،14 م)

5. بما في ذلك لقط بكرات ، مناسبة للقطب متوسط ​​الحجم)

6.نظام لحام القوس المغمور ، مع نظام تغذية الأسلاك

7.Flux الانتعاش النظام

8. النظام الهيدروليكي

9. نظام التحكم

10. أسطوانة التثبيت ، وفقًا لمتطلبات العمود الخاصة بالعميل.

مع مجموعة واحدة مناسبة لصاري أحادي القطب ، قالب قطب 5G.

اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (أعمدة دائرية وعمود مخروطي الشكل)

اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (قطب مثمن)

اختياري: مجموعة من أجهزة التثبيت الخلفية مناسبة لأعمدة إنارة الشوارع العادية.(تتضمن أداة صغيرة ، مناسبة للأعمدة ذات الطول القصير جدًا ، مثل ذراع بطول 1 ~ 2 متر)

11.الاختيار: نظام كتل النحاس للتبريد ، (هذا الجهاز موجود داخل عمود الإنارة لزيادة معدل اختراق اللحام) مع مجموعتين من الكتل النحاسية تناسب الأعمدة المخروطية والثمانية الأضلاع
