ماكينة تسوية واستقامة الصاري العالي ، موديل: HJZ-1200
(جهاز تثبيت الصاري العالي)
تطبيق:

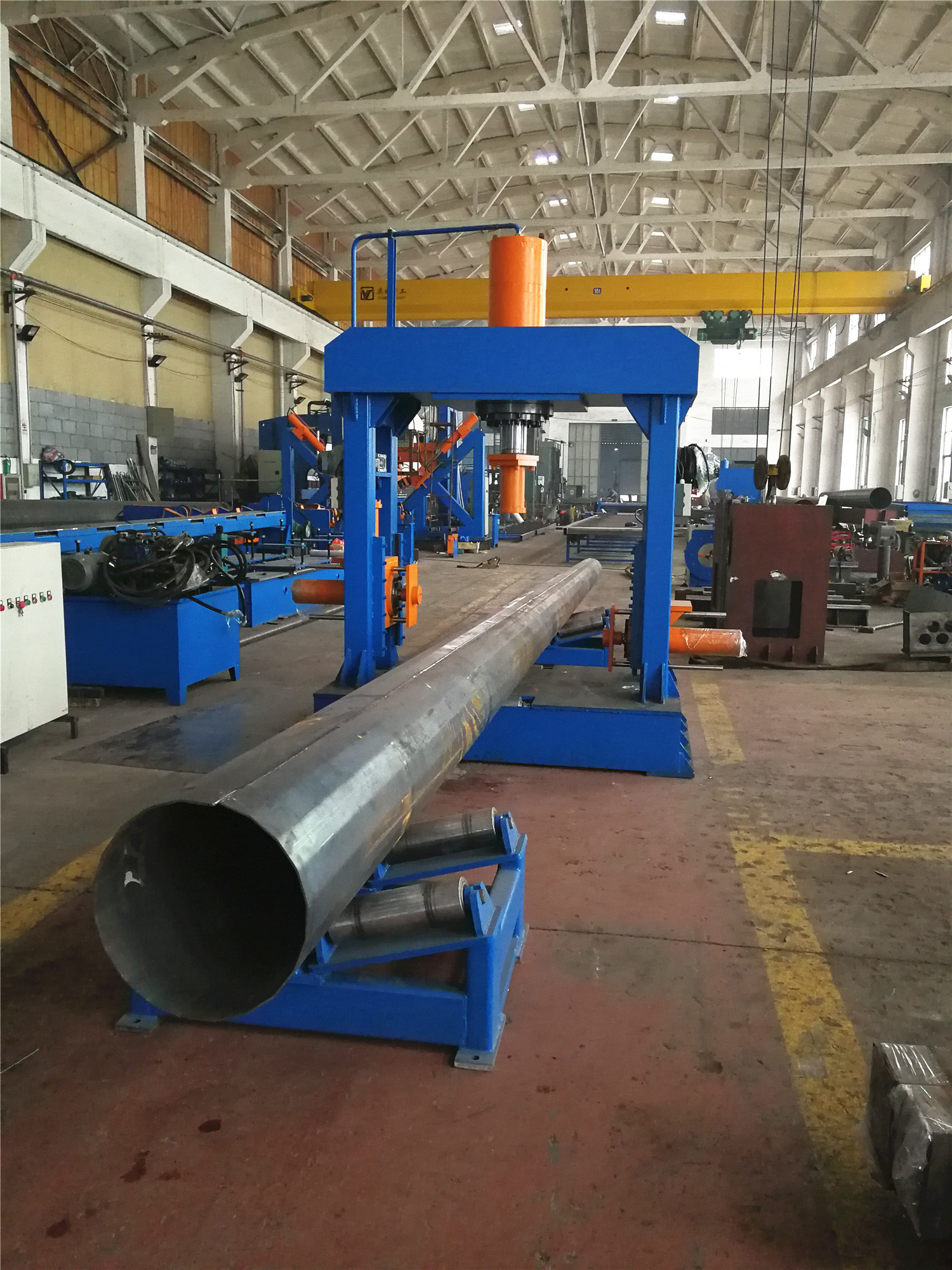

1. إنها مناسبة بشكل أساسي للاحادية العالية لنقل الطاقة والقدرة العالية.بعد الانحناء ، يتم تجميع قطعتين من القطب بواسطة أسطوانات الزيت العلوية والجانبية ، ثم يتم إجراء اللحام النقطي يدويًا لتسهيل عملية اللحام التالية.
2. تصويب القطب بعد اللحام الطولي
3. تدوير العمود بعد اللحام لتسهيل تجميع شفة.
الميزات التقنية الرئيسية
| لا. | بند | وحدة | القيمة |
| 1 | نموذج | HJZ-1200 | |
| 2 |
ماكس ، قطر القطب |
مم | 1200 |
| 3 |
ماكس ، سمك القطب |
مم | 12 ملم |
| 4 | القوى العاملة | KN | 1000 |
| 5 | السكتة الدماغية القصوى | مم | 650 |
| 6 | أقصى مسافة من القضيب إلى المنضدة | مم | 1350 |
| 7 | إخراج اسطوانة على الجانبين فرض | KN | 300 × 2 |
| 8 | الجانبي السكتة الدماغية الاسطوانة | مم | 400 |
| 9 | مسافة الحركة من الأعلى إلى الأسفل للأسطوانة ذات الجانبين | مم | 530 |
| 10 | ضغط العمل الأقصى | الآلام والكروب الذهنية | 25 |
| 11 | الارتفاع فوق سطح المنضدة | مم | 305 |
| 12 | المسافة الداخلية للعمود | مم | 1650 |
| 13 | إجمالي قوة المحرك | كيلوواط | 18.5 + 5.5 |
| 14 | وزن | كلغ | 5000 |
| 15 | الحجم الكلي | مم | 1300 * 2200 * 2600 |
شرح تقني:

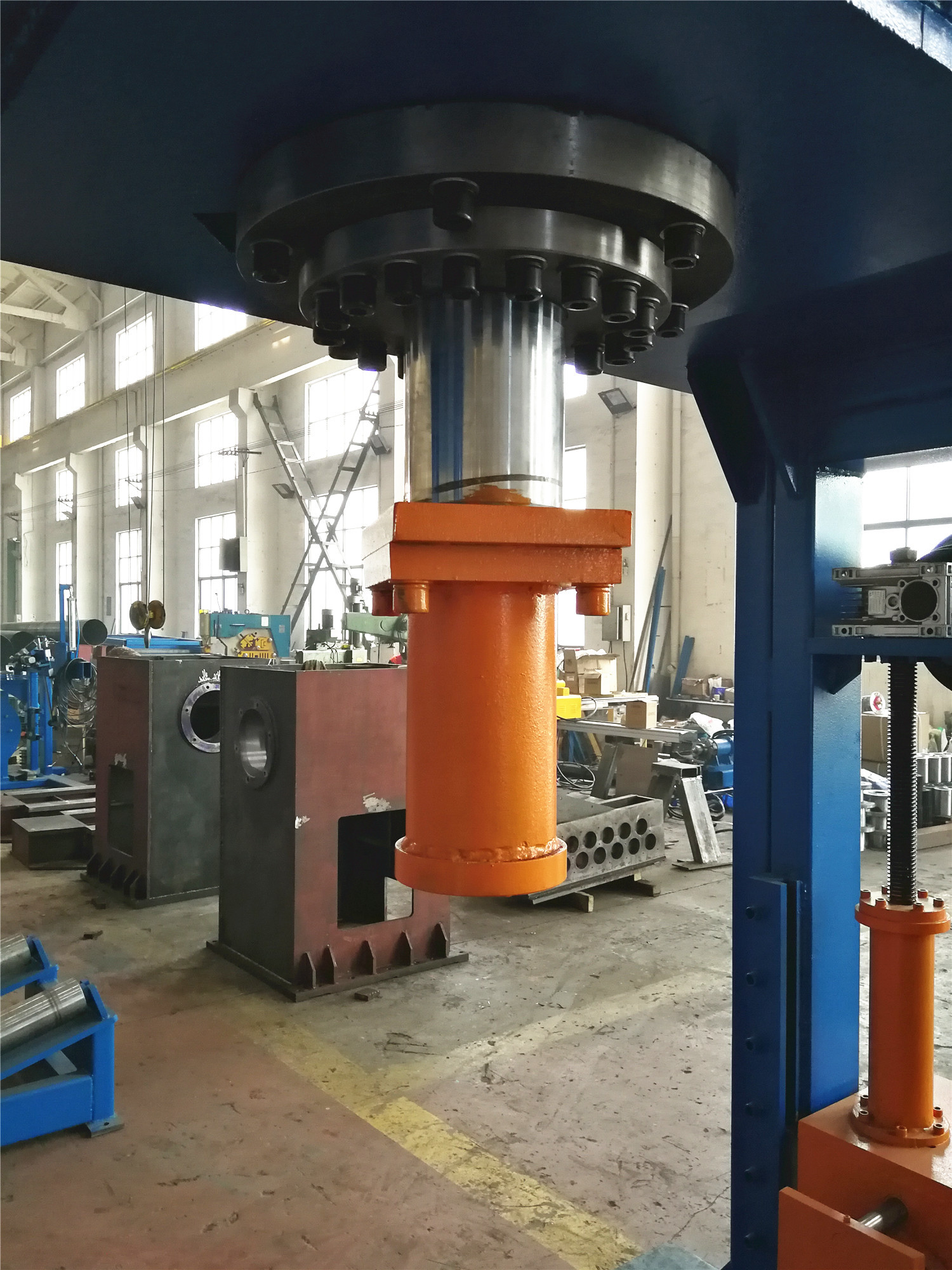

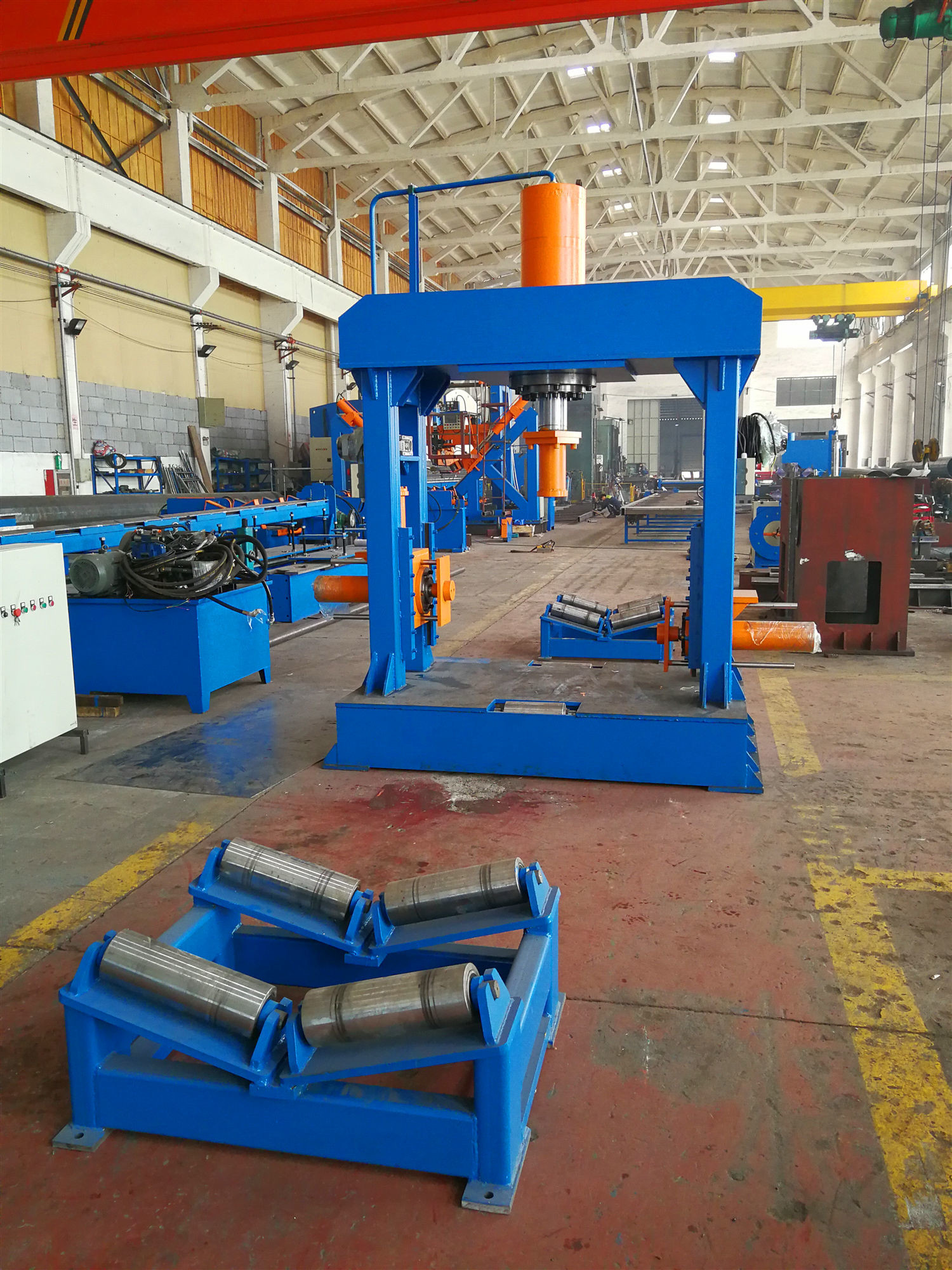

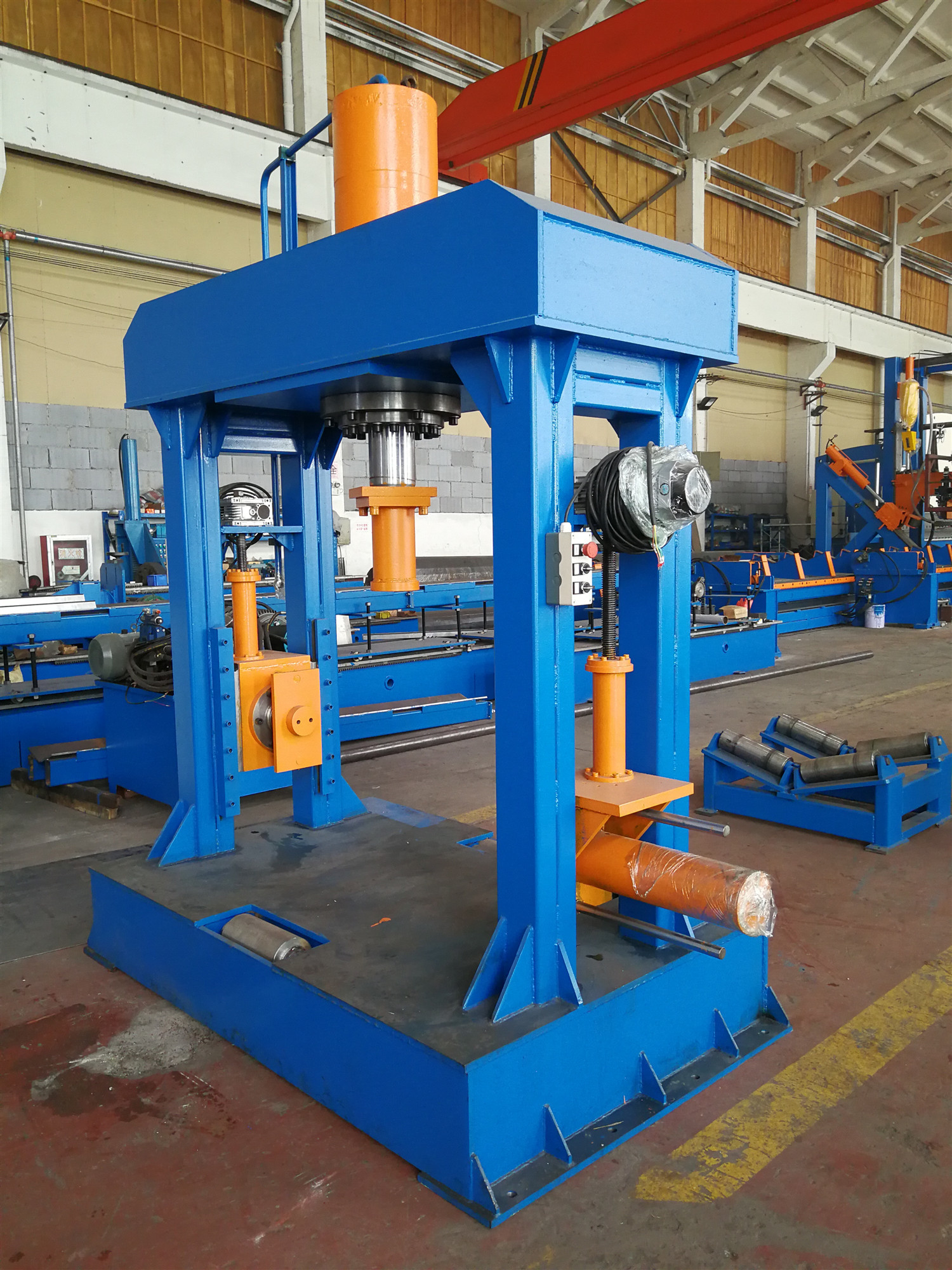

الآلة عبارة عن هيكل ثلاثي الشعاع وهيكل طاولة العمل ، يتم تثبيت الأسطوانة الرئيسية في وسط الشعاع العلوي للقيام صعودا وهبوطا.يتم تثبيت اثنين من اسطوانة جانبية في العمود الرأسي ويمكن أن تتحرك صعودا وهبوطا.
جميع الإجراءات هي الوضع اليدوي ، مما يعني أنه عند الضغط على الزر المقابل ، سيتم اتخاذ الإجراءات ذات الصلة وإيقافها بعد التحرير ، ويمكن أيضًا تشغيل الأسطوانة على الجانبين بشكل منفصل أو في وقت واحد.

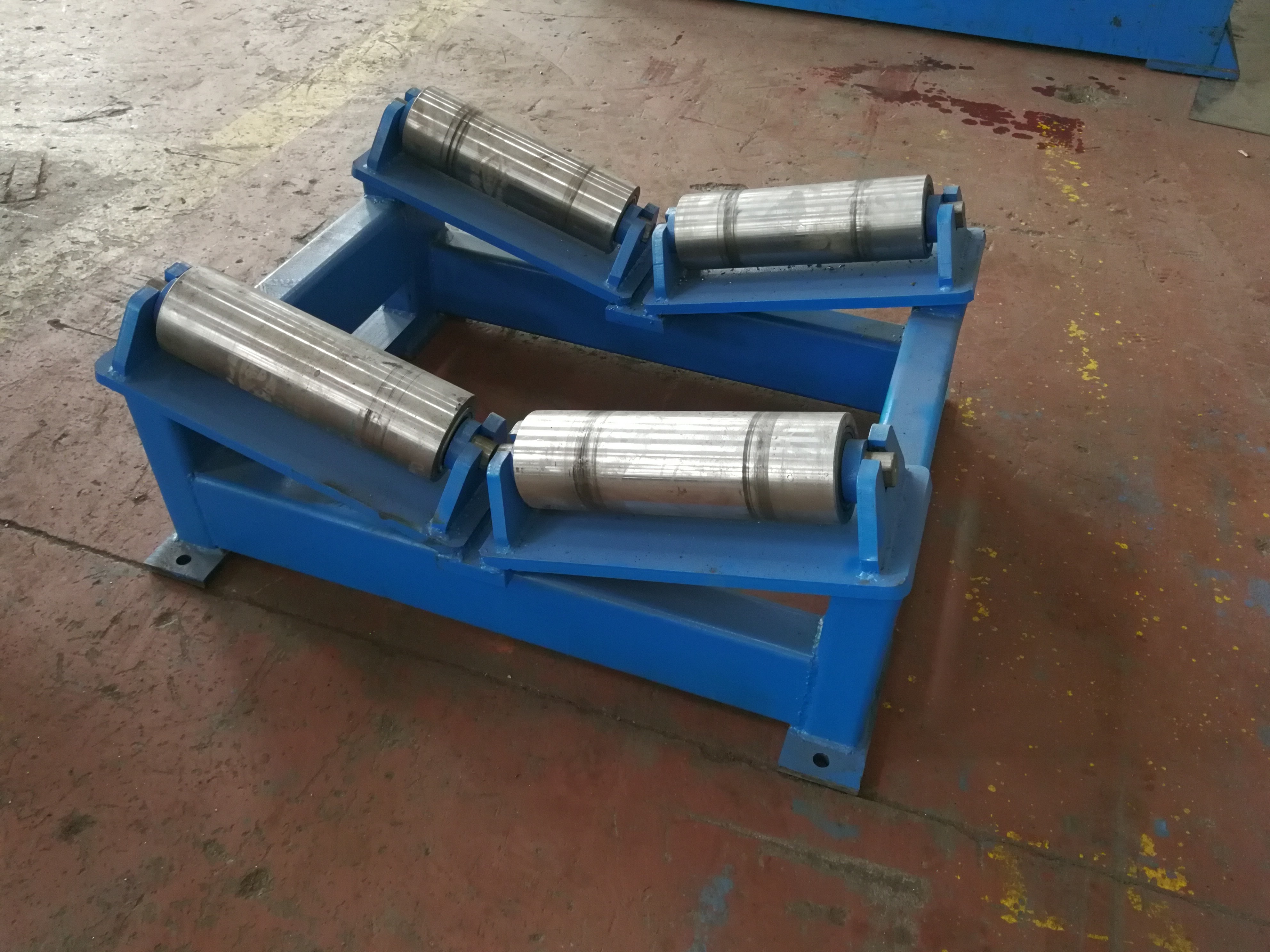

يتم تثبيت بكرتين داعمتين في الجزء الخلفي الأمامي من طاولة العمل ، من أجل الانتقال بالقطب إلى الأمام والخلف بسهولة.
