إغلاق- آلة لحام
النموذج:HM1200/12000
تتضمن الآلة العناصر التالية:
التطبيق:
لقطب لحام خياطة تلقائي ((لقطب العلوي،قطب أحادي الخ)

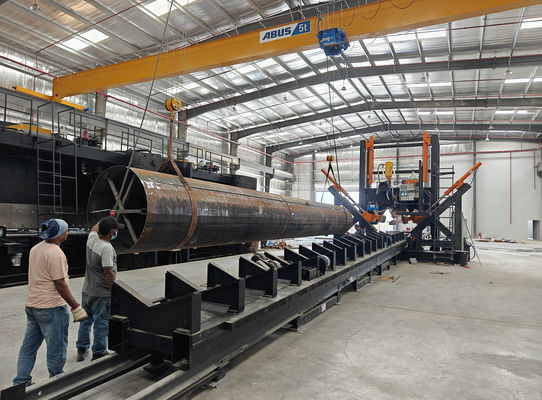

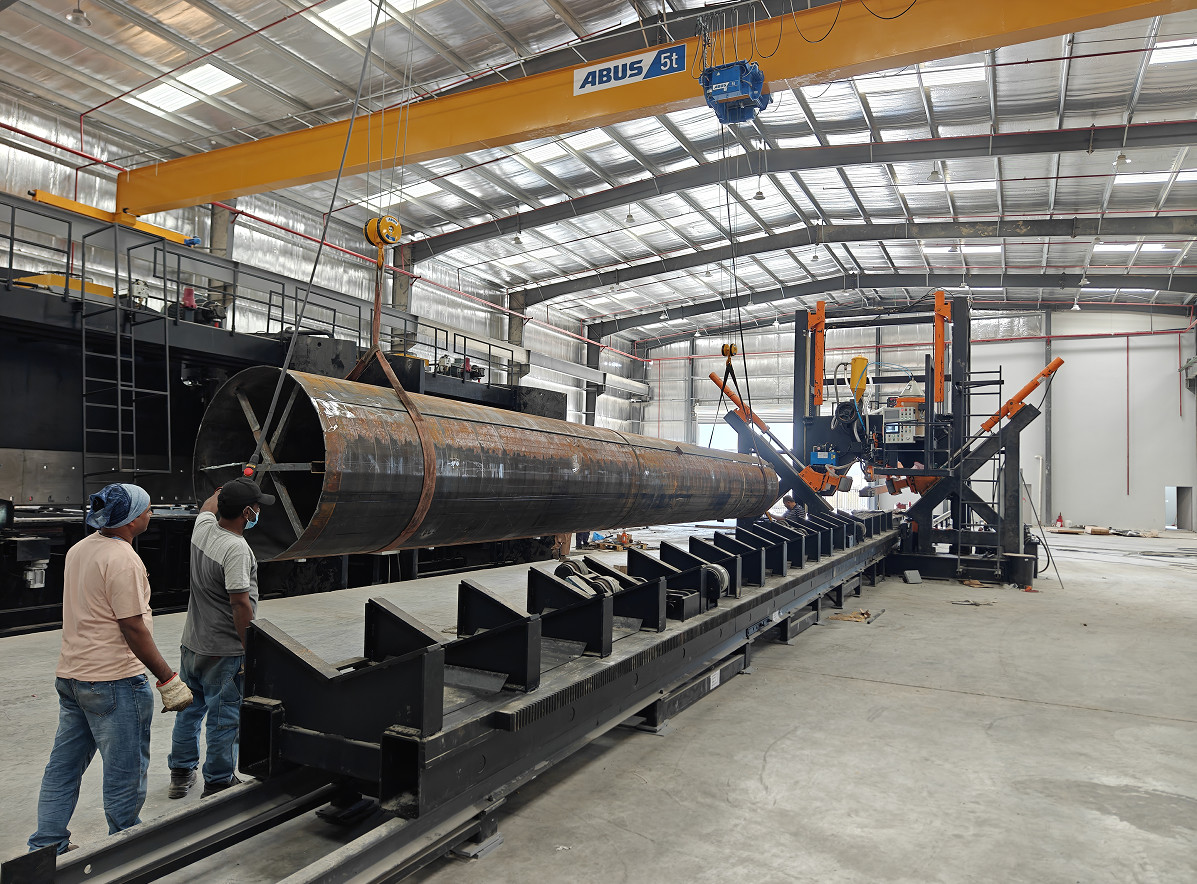

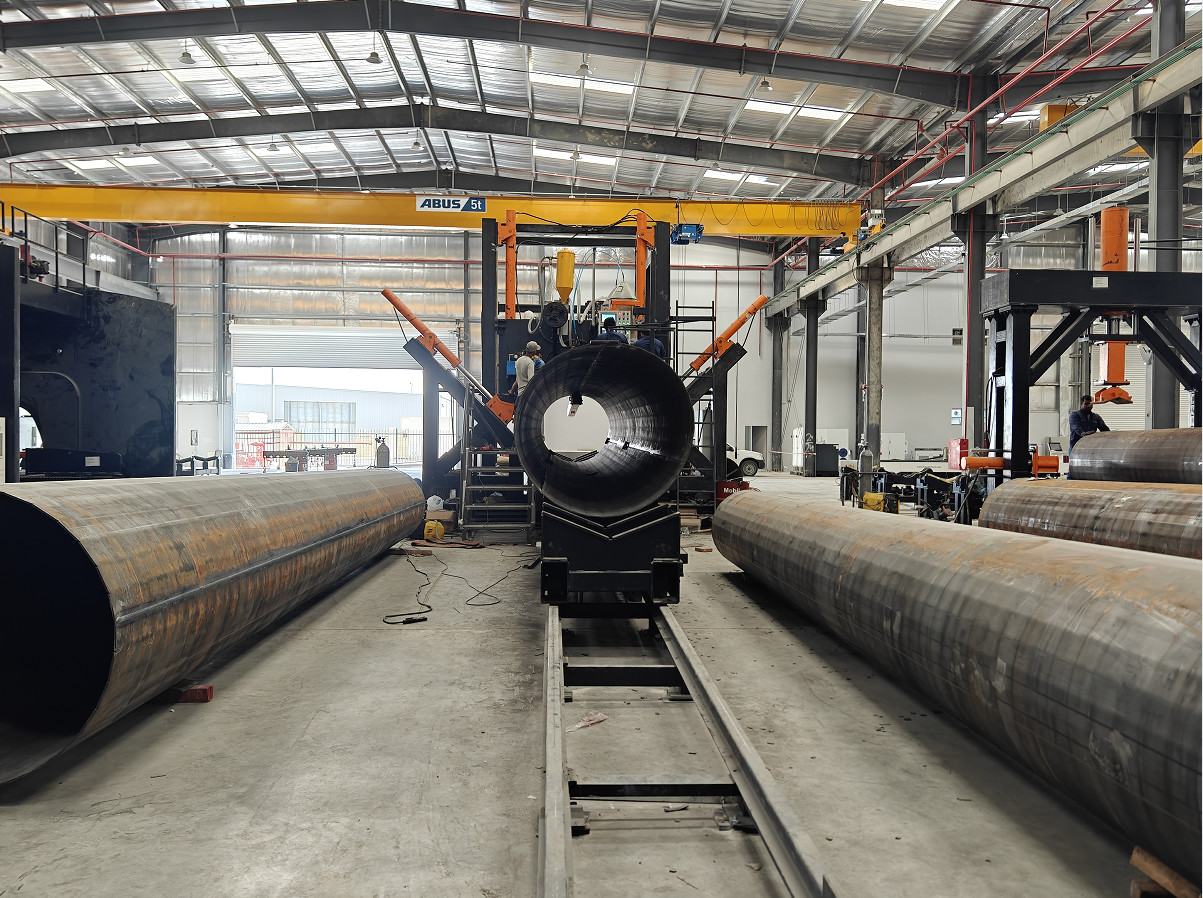

ماكينة لحام عالية القاعدة مغلقة ، وهي مناسبة لقشرة واحدة أو نوع قشرة متعددة الأبعاد و دائرة مخفية. انها خط لحام تلقائي،الهيكل من نوع البوابة ثابت ومع نظام لحام، مع محرك سيرفو لتحريك السرعة القابلة للتعديل ، تدفع الأسطوانة الهيدروليكية عجلة التشغيل لإغلاق القطب وإجراء اللحام في نفس الوقت.
بالنسبة إلى قطب خيطين ، عندما ينتهي لحام الخيط الأول ، سيرتفع الدوار السفلي ويدور القطب إلى موقع خيط آخر لبدء لحام الخيط الثاني.
المواصفات
| الخصائص التقنية | ||
| 1 |
قطر قابل للعمل |
350-1200ملم |
| 2 |
الطول الممكن للعمل |
12000 ملم |
| 3 |
سمك القطب |
4.5~12ملم |
| 4 |
أقدام التشنج كمية |
ثلاث وحدات |
| 5 |
قوة المحرك للمضخة |
5.5 كيلوواط |
| 6 |
محرك متحرك للسيارات |
7 كيلوواط ، AC servo 7 كيلوواط |
| 7 | ضربة التنقل الرأسي | 1000ملم |
| 8 | القوى العاملة المسافرة عمودياً | 39 طن ((2 قطعة أسطوانة x19.5 طن)) |
| 9 | القوى العاملة المسافرة جانبا | 32 طن × قطعة 2 |
| 10 | آلة لحام |
لحام القوس الغارق ، 630A ~ 1000A ، بناء على متطلبات جانب العميل. |
| 11 |
قطر سلك اللحام |
2.5 ~ 4mm سلك اللحام، وفقا لسمك القطب للقيام بالاختيار |
| 12 | سرعة العمل |
0.3~2m/min (ملاحظة: سرعة سمك مختلفة ستكون مختلفة) |
| 13 | اتجاه اللحام | بدء اللحام من نهاية السفلية الكبيرة إلى الجزء العلوي الصغير من العمود. |
| 14 | قدرة الاختراق | 90٪ |
| 15 | العناصر الكهربائية الرئيسية | شنايدر (العلامة التجارية الفرنسية) |
| 16 | PLC | سيمنز |
| 17 | العلامة التجارية للمحرك الرئيسي (للمضخة الهيدروليكية) | سيمنز |
| 18 | محرك الخدمة | سيمنز |
| 19 | قوة اللحام العلامة التجارية والنموذج |
لحام القوس الغارق كاييوان (مصنع باناسونيك جانبان في الصين) |
| 20 | الوزن | 26 طن |
| 21 |
الأحجام الإجمالية (ملم) |
31000x5500x5100 ملم (LXWXH) |
