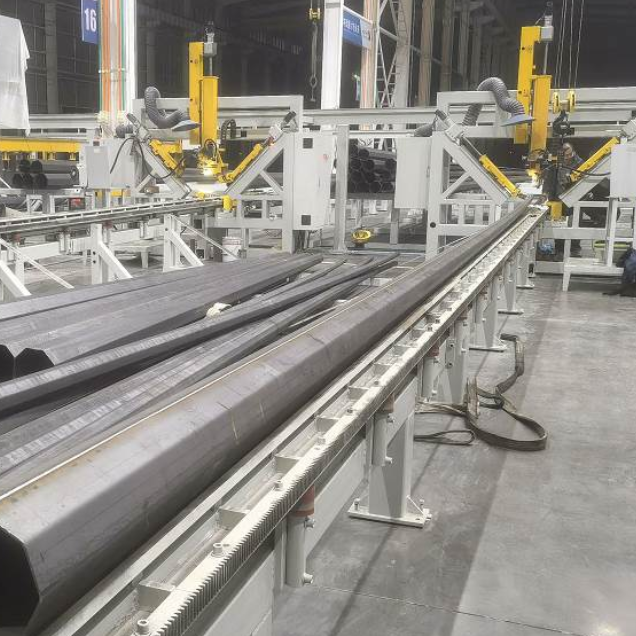

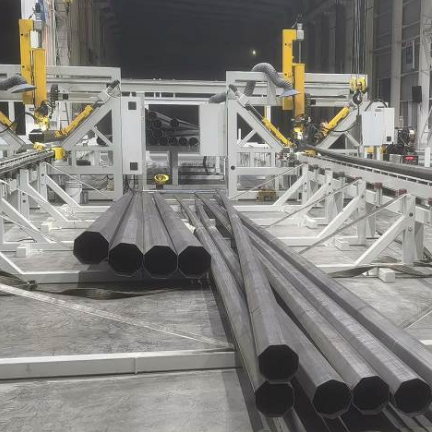

آلة لحام الأعمدة CNCS400/12000 CNC عبارة عن آلة لحام التماس الطولي المستقيم الأوتوماتيكية بالكامل المصممة خصيصًا لأعمدة الإضاءة المخروطية المستديرة وأعمدة الإضاءة المثمنة. من خلال اعتماد CNC الكامل والتحكم المؤازر الكامل، والهيكل غير الهيدروليكي ونظام اللحام Pulse MIG المتقدم، فإن هذه المعدات تحقق التثبيت الأوتوماتيكي، وتعديل الاستدقاق ذاتي التكيف واللحام المستقيم من قطعة واحدة لأعمدة الإضاءة الطويلة. إنها تتميز بعدم تشوه اللحام، عدم الاحتراق، الترشيش المنخفض للغاية وعدم لحام الإصلاح اليدوي، وهي معدات أوتوماتيكية مثالية للإنتاج الضخم لأعمدة إنارة الشوارع البلدية.
| لا. | البند المعلمة | المواصفات الفنية |
|---|---|---|
| 1 | نطاق قطر القطب القابل للتطبيق | 60 ملم - 400 ملم |
| 2 | الأعلى. طول عمود اللحام | 12000 ملم |
| 3 | طول العربة بفتحة V | 13000 ملم |
| 4 | سمك اللوحة المطبقة | 2.5 مم (60 ~ 200 مم)؛ 3 مللي متر/4 مللي متر (60 ~ 400 مللي متر) ؛ 5 مم (120 ~ 400 مم)؛ 6 مم (200 ~ 400 مم) |
| 5 | موقف لقط | الجزء العلوي والجانبين لقط كامل |
| 6 | قوة محرك سيرفو الرئيسي | 2.3 كيلو واط |
| 7 | لقط نوع المحرك | محرك سيرفو يعمل بالتيار المتردد |
| 8 | نظام اللحام | نظام لحام نبضي MIG 500A |
| 9 | قطر سلك اللحام | 1.2 ملم / 1.6 ملم |
| 10 | سرعة العمل | 1 ~ 3 م / دقيقة (قابل للتعديل حسب سمك اللوحة) |
| 11 | العلامة التجارية الكهربائية الرئيسية | 施耐德 (فرنسا) |
| 12 | ماركة قوة اللحام | أوتاي |
| 13 | البعد الكلي (الطول×العرض×الارتفاع) | 27000 × 2500 × 3200 مم |
| 14 | مطلوب المشغل | 1 شخص |
يعتمد اللحام النبضي MIG بغاز Ar85~90% + CO₂10~15% المختلط. ترشيش لحام منخفض للغاية، درزات لحام ناعمة، لا حاجة للتلميع. يحافظ عمود الإضاءة النهائي على شكله الدائري بدون تشوه، أو احتراق، أو انبعاج، أو تسطيح.
تكوين مؤازر كامل مع 3 مجموعات من أقدام الضغط الدقيقة ومنضدة عمل ذات فتحة على شكل حرف V. يقوم تلقائيًا بضبط ضغط التثبيت وموضع قدم المكبس وسرعة اللحام وفقًا لاختلاف القطب واختلاف القطر، ولا حاجة إلى تعديل يدوي أثناء الإنتاج.
إلغاء النظام الهيدروليكي التقليدي، وتجنب فشل تسرب الزيت تمامًا. تقليل معدل فشل المعدات وتكاليف الصيانة اليومية بشكل فعال، وضمان التشغيل المستقر على المدى الطويل.

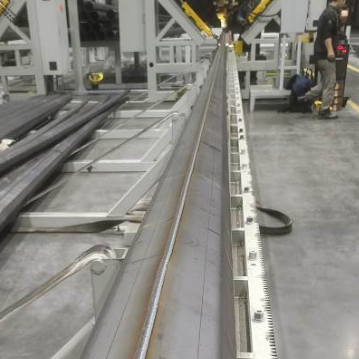

شوط اللحام المُحسّن يحقق لحامًا كامل الطول من أعلى القطب إلى النهاية. بقايا رأس وذيل غير ملحومة قصيرة للغاية، لا حاجة إلى لحام إصلاح يدوي.
مجهزة بكاميرا مراقبة اللحام في الوقت الحقيقي. تتبع اللحام أمر بديهي وبسيط. إعادة الضبط السريع للعربة والتحميل المريح على العمود يدعم التشغيل بواسطة شخص واحد، مما يقلل بشكل كبير من العتبة التقنية.
مجهزة بقوالب قابلة للاستبدال، مناسبة للأعمدة المدببة المستديرة والأعمدة المثمنة مقاس 60-400 مم. يدعم الطراز القياسي لوحة مقاس 2.5-6 مم، ويدعم الطراز الاختياري للخدمة الشاقة أعمدة يصل سمكها إلى 8 مم.
تعمل طاولة العمل المتنقلة المستقرة ولوحة التوجيه الخلفية المصممة خصيصًا على تقليل تردد تعديل مسدس اللحام. سرعة اللحام الثابتة 1-3 م/دقيقة تتكيف مع خطوط الإنتاج الضخم القياسية.
آلة اللحام هذه تعتمد هيكل وحدات متكامل، بما في ذلك المكونات الأساسية التالية:
مناسبة للحام التماس الطولي المستقيم الأوتوماتيكي لأعمدة إنارة الشوارع البلدية بطول 6-12 مترًا والأعمدة المخروطية وأعمدة الإضاءة المثمنة. تستخدم على نطاق واسع في الإنتاج الضخم الموحد لمختلف أعمدة الإضاءة الفولاذية.
نعم. يدعم نظام مؤازر CNC الكامل التكيف التلقائي مع تغيرات القطر والقطر. القوالب القابلة للاستبدال تناسب أعمدة الإضاءة المستديرة والمثمنة مقاس 60-400 مم بدون تعديل يدوي.
في الأساس لا حاجة. يضمن اللحام بالغاز المختلط Pulse MIG تناثرًا منخفضًا للغاية وسطح لحام أملس. بقايا الرأس والذيل القصيرة جدًا تتجنب اللحام اليدوي للإصلاح، بدون تشوه أو مسافة بادئة للسطح.
سهل جدا. يدعم التحكم الآلي الذكي CNC التشغيل من شخص واحد دون الحاجة إلى تقنية احترافية. تصميم غير هيدروليكي يزيل أخطاء تسرب الزيت ويقلل من أعمال الصيانة. تعمل وظيفة التشخيص عن بعد على تبسيط خدمة ما بعد البيع.
