| البند | تفاصيل |
|---|---|
| اسم المنتج | قطع إلى طول الخط |
| النموذج | CTL12×1600 |
| مواد المعالجة | فولاذ Q235، Q355، Q460، قوة الانسحاب ≤460Mpa |
| وظيفة المعالجة | إزالة الملفوفات من الفولاذ، التسوية، القطع عبر الطول المحدد بواسطة الحاسب الآلي، التراص |
| وضع العمل | ربط تلقائي بالكامل / التحكم اليدوي لوحدة واحدة |
| الصناعة المطبقة | صناعة مصابيح الشوارع، صناعة الألواح الفولاذية |
| خيارات قابلة للتخصيص | حجم منصة التراص، جهاز تنظيف المواد |

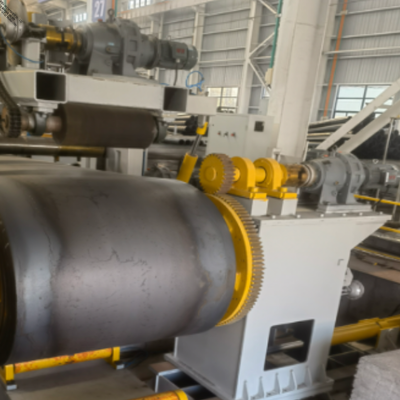

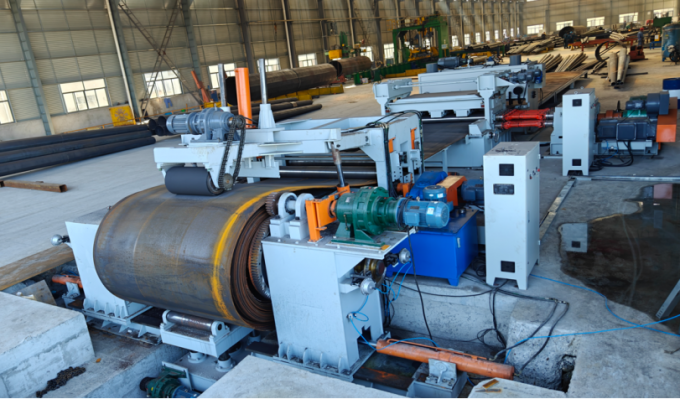

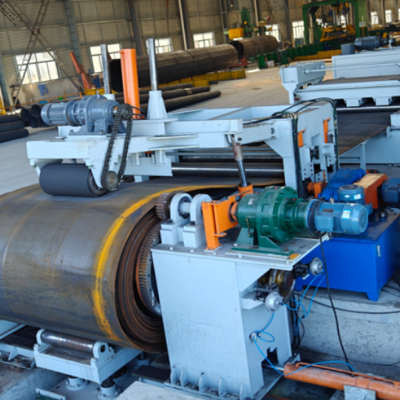

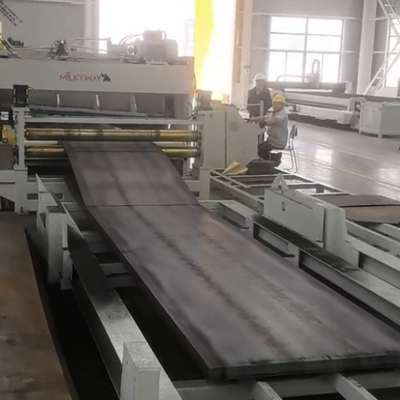

تم تصميم خط CTL12 × 1600 المقطوع إلى الطول خصيصًا لمعالجة لفائف الصلب إلى لوحات مسطحة مستطيلة. إنه يكمل الإجراءات المستمرة بما في ذلك التفريغ ،التسوية والقطع المتقاطع الطويل الثابتيمكن أن يتوقف الخط بأكمله لإعادة لف لف الملفات الفولاذية المتبقية بسهولة للتبديل في إنتاج أحجام لوحات مختلفة.

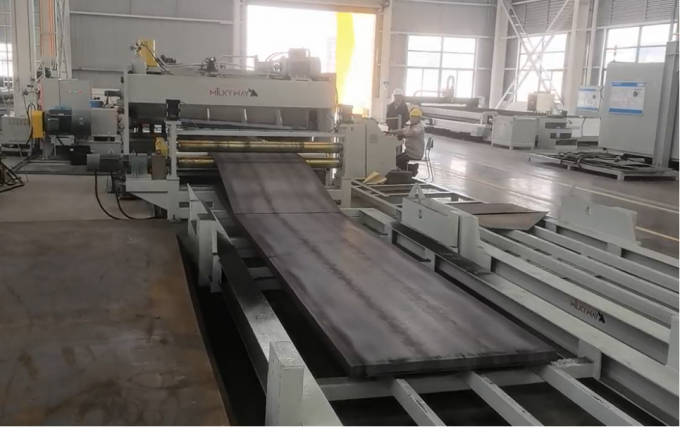

يتبنى التحكم الآلي بالكامل في CNC. يحتاج المشغلون فقط إلى تعيين طول اللوحة وكمية القطع على الشاشة اللمسية. يحتوي على سرعة إنتاج سريعة ، مما يوفر تكلفة العمل إلى حد كبير.مطلوب عامل واحد فقط، ويتم تقليل الاتصال بين الموظفين والصفائح الصلبة لضمان سلامة التشغيل.
| لا، لا، لا | البند | المواصفات |
|---|---|---|
| 1 | المواد المعالجة | Q235، Q355، Q460، σs ≤ 460Mpa |
| 2 | نطاق سمك المواد | 5 ~ 12 ملم |
| 3 | نطاق عرض المواد | 800 ~ 1500 ملم |
| 4 | القطر الخارجي للفكرة الصلبة | Φ800 ~ Φ2000 مم |
| 5 | القطر الداخلي للفكرة الفولاذية | Φ500 ~ Φ760 مم |
| 6 | الوزن الأقصى للملف | 30 طن |
| 7 | قطع طول ثابت | 2000 ~ 6000 ملم |
| 8 | سرعة التسوية القصوى | 15 متر/دقيقة |
| 9 | قطر عجلة التسوية | Φ180 ملم / 215 ملم |
| 10 | مادة عجلة التسوية | 40Cr |
| 11 | إمدادات الطاقة المدخلة | 415 فولت / 50 هرتز، 3 مراحل |
| 12 | مساحة الطابق المحتلة | حوالي 19m (L) × 7.7m (W) |
| البند الميزة | الوصف |
|---|---|
| وظيفة متكاملة | تحقيق decoiling، المساواة، قطع الطول الثابت والتراص في خط واحد؛ دعم ريفيل ريفيل لتغيير مواصفات الصفائح المختلفة |
| تحكم CNC عالي الدقة | قياس الطول الثابت للشفرة ، وطول القطع التعسفي وتعيين الكمية عبر الشاشة اللمسية |
| أداء تسوية ممتاز | 9 عجلات التسوية النشطة، الإفراج الكامل عن الضغط الداخلي للصفيحة، السطوح المستقر |
| كفاءة الإنتاج العالية | إنتاج آلي مستمر، سرعة تشغيل سريعة، خفض تكلفة الإنتاج الشاملة |
| عملية بسيطة | مطلوب مشغل واحد فقط؛ تقليل الاتصال المباشر مع لوحات الصلب من أجل زيادة السلامة |
| تكوين مرن | يمكن تخصيص منصة التراص وجهاز التنظيف وفقا لمتطلبات إنتاج القطب الضوئي |
| حماية أمنية موثوقة | زر التوقف الطارئ الكامل للخط ، حماية القفل لكل قسم معالجة |
| البند الخدمة | تفاصيل الخدمة |
|---|---|
| تغطية الضمان | 12 شهرًا من الضمان الكامل للسلسلة ؛ ضمان خدمة طويل للمحركات الرئيسية ومخفضات السرعة |
| إمدادات قطع الغيار | إمدادات طويلة الأجل لقطع الغيار المرتدية بتكلفة المصنع |
| الخدمة في الخارج | المهندسين المتاحة للتثبيت والتشغيل والتدريب على المستخدمين في الخارج |
| الدعم عن بعد | التحليل عن بعد عبر الإنترنت والإرشاد التقني |
| الوثائق | دليل التشغيل الإنجليزي الكامل ومواد تدريب التشغيل |
| السؤال | الإجابة |
|---|---|
| ما هو سمك وعرض لوحة الصلب التي يمكن أن تقطع هذه العملية CTL12 × 1600 إلى طول خط؟ | وهي مناسبة للفولاذ 5 ~ 12mm سميكة، 800 ~ 1500mm واسعة، وزن الفولاذ الحد الأقصى يصل إلى 30 طن، وقطع الطول نطاق 2000 ~ 6000mm. |
| أيمكننا إيقاف الخط وإعادة لف الملف الفولاذي المتبقي؟ | نعم، عربة التحميل مصممة مع هيكل مضاد للفل، يمكن أن يتوقف خط كامل وإعادة لف الملفات المتبقية لتغيير مواصفات الإنتاج الأخرى. |
| هل هذا الخط المقطوع على طول مناسب لتصنيع أعمدة مصابيح الشوارع؟ | بالتأكيد. يمكن تخصيص الحد الأقصى لطول التراص لتتناسب مع أطول لوحة قطب الضوء الخاص بك. يستخدم على نطاق واسع لتفريغ الألواح الخام من أعمدة مصابيح معتدلة ومتعددة الأبعاد. |
