| غرض | تفاصيل |
|---|---|

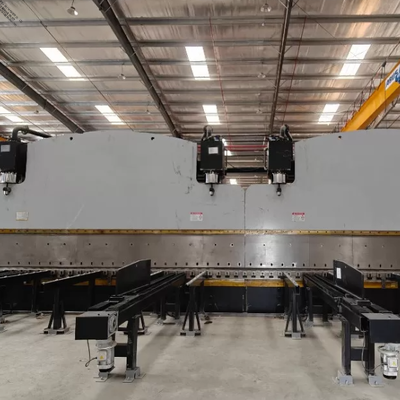

| اسم المنتج | مكابح الضغط الهيدروليكي الترادفية باستخدام الحاسب الآلي / آلة ثني عمود الضوء ذات الربط المزدوج |
| نموذج | 2-WE67K-650/7000 |
| التطبيق الأساسي | تشكيل أعمدة إنارة الشوارع وأعمدة الاتصالات وأعمدة الصاري العالية للطرق السريعة |
| أصل | جيانغسو، الصين |
| موك | 1 مجموعة |
| الجهد القياسي | 380 فولت، 50 هرتز، قابل للتخصيص |
| العميل المستهدف | مصنع أعمدة الإنارة الفولاذية وخط إنتاج المونوبول والسارية العالية |
| التكوين الأساسي الرئيسي | نظام CNC ذو محورين، نظام هيدروليكي متزامن كهروهيدروليكي، خزانة تحكم كهربائية كاملة |
| لا. | غرض | وحدة | قيمة |
|---|---|---|---|
| 1 | نوع الآلة | - | فرامل ضغط CNC متزامنة كهروهيدروليكية ترادفية متعددة الوحدات |
| 2 | قوة العمل الاسمية | طن | 2×650 |
| 3 | طول طاولة العمل الواحدة | مم | 7000، إجمالي الطول المرتبط 14000 |
| 4 | المسافة بين المساكن الجانبية | مم | 5600 |
| 5 | عمق الحلق | مم | 1500 |
| 6 | أقصى ارتفاع للفتح | مم | 1200 |
| 7 | السكتة الدماغية رام | مم | 320 |
| 8.1 | السرعة المنخفضة السريعة | مم/ثانية | 70 |
| 8.2 | سرعة الانحناء العمل | مم/ثانية | 7.5 |
| 8.3 | سرعة العودة | مم/ثانية | 75 |
| 9 | قوة محرك المضخة الرئيسية | كيلوواط | 2×45 |
| 10 | تحكم CNC | - | نظام ثنائي المحور مستورد، Y1+Y2 ثنائي المحور + نظام التتويج الميكانيكي |
| 11 | المعيار الكهربائي للخزانة الرئيسية | - | مكونات كهربائية كاملة من الدرجة الصناعية |
| 12 | نوع ختم الاسطوانة | - | ختم الزيت المستورد المقاوم للاهتراء |
| 13 | معيار المضخة الهيدروليكية | - | مضخة هيدروليكية مستقرة الضغط العالي |
| 14 | معيار الصمام الهيدروليكي الرئيسي | - | صمام تناسبي كهروهيدروليكي عالي الدقة |
| 15 | معيار المسطرة الخطية | - | مسطرة صريف طويلة الأشواط عالية الدقة |
| 16 | الوزن الصافي للآلة الواحدة | كجم | 80000 المجموع 160000 |
| 17 | البعد الكلي L×W×H | مم | 30000×3900×6000 (بما في ذلك وحدة التغذية الأمامية والخلفية + جهاز التفريغ الجانبي) |
| 18 | ارتفاع الخلوص الأرضي | مم | 4500 |
| 19 | وضع النقل | - | شحنة مقسمة مفككة؛ سوف يذهب مهندسونا إلى الخارج للتجميع والتشغيل في الموقع |
| الرقم التسلسلي | تفاصيل |
|---|---|
| 1.1 | حامل ثقب قياسي بسمك 18 ملم لأعمدة الشوارع العادية، الطول الإجمالي 14 مترًا |
| 1.2 | مجموعة تثقيب R2 لأعمدة إنارة مثمنة مدببة Φ60 على الأقل، بطول 14 مترًا |
| 1.3 | قالب سفلي عالمي قابل للتعديل، الطول الإجمالي 14 مترًا |
| 1.4 | 7-تشكيل قالب عمود مخروطي مستدق مزدوج نسبة الاستدقاق: 11/1000 (Φ60~236) و13/1000 (Φ60~268) سمك جدار القطب القابل للتطبيق: 3 ~ 4 مم، هيكل مقسم مقطعي، الطول الإجمالي 16 م |
| 1.5 | تقوية معززة لجانبي حامل المثقاب العلوي بطول 14 متر |
| 1.6 | حامل ثقب عالي التحمل بسمك 40 مم لإنتاج الصاري العالي والأحادي، بطول 14 مترًا |
| 1.7 | مجموعة تثقيب خاصة R5 للصاري العالي ذو الجدار السميك والأحادي، بطول 14 مترًا |
| 1.8 | قالب سفلي إدخال متوسط 60×100 للأعمدة المثمنة، يتطابق مع قالب قاعدة قابل للتعديل، طول 14 م |
| 1.9 | نظام التفريغ الجانبي من نوع الدفع للخدمة الشاقة |
| 1.10 | نظام تغذية أمامي وخلفي بمحرك (إجمالي 8 مجموعات: 4 أمامية + 4 خلفية) تحكم مستقل في السرعة المزدوجة السريعة/البطيئة لتحديد موضع اللوحة بدقة |
| 1.11 | خزانة كهربائية معزولة حرارياً مع مكيف هواء صناعي |
| 1.12 | نظام تبريد الهواء لخزان الزيت |
| 1.13 | مجموعة كاملة من قطع الغيار لفرامل الضغط 650 طن |
| 1.14 | نظام تغذية وثني أوتوماتيكي ذو وظيفة واحدة تحتوي على رف أسطواني جانبي من الألواح الفولاذية، ووحدة تغذية أمامية وخلفية CNC وجهاز تحديد المواقع الجانبي مناسبة للأعمدة المثمنة والمضلعة، ولا تنطبق على الأعمدة المخروطية الصغيرة |
| عنصر الأداء | وصف تفصيلي |
|---|---|
| التحكم المتزامن بمحور Y1/Y2 المزدوج | تم تثبيت مساطر شبكية خطية مزدوجة على جانبي الكبش لتغذية إشارة الموقع في الوقت الفعلي للتحكم المستقل في الأسطوانة |
| إطار ملحوم عالي الصلابة | إطار متكامل مدمج مع خزان الزيت، وطاولة العمل، والمبيتات الجانبية والمكبس، وقدرة تحمل ممتازة ومقاومة للتشوه |
| نظام التزامن النسبي الكهروهيدروليكي عالي الدقة | احتكاك داخلي منخفض، محرك كهرومغناطيسي عالي الاستجابة، قوة إخراج مستمرة مستقرة لحركة الكبش المتزامنة |
| تصميم دعامة تثبيت شبكية مستقلة | يتم تثبيت المساطر على أقواس على شكل حرف C بدلاً من أغلفة الماكينة، ولن يتم إزعاج بيانات القياس بسبب انحناء الإطار أثناء الضغط |
| التحكم الدقيق في الارتباط الترادفي للآلة المزدوجة | قم بالتبديل إلى الوضع المتزامن على لوحة الجهاز الرئيسية؛ يقوم نظام CNC بتوحيد إشارات الموضع لوحدتين لمزامنة السرعة المنخفضة وتغيير السرعة والانحناء وسرعة العودة |
| نظام CNC ذكي متعدد اللغات | حساب تلقائي لحمولة الانحناء والنقطة الميتة وموضع انتقال السرعة؛ دعم إمالة ذاكرة الوصول العشوائي الصغيرة لمتطلبات الانحناء المخصصة الخاصة |
| نظام كامل للتوجيه والقياس والموازنة الهيدروليكية | دقة تشكيل مستقرة لقطع العمل كاملة الطول وأعمال الثني اللامركزية |
| تعويض تتويج طاولة العمل الميكانيكية | يتم تعويض انحراف المنضدة تلقائيًا تحت الحمل الثقيل لضمان دقة القطب النهائية الموحدة |
| أسطوانة هيدروليكية مقاومة للتآكل ومعالجة بالحرارة | أداء تشحيم ذاتي جيد، معدل فشل منخفض وعمر خدمة طويل |
| دعم التخصيص المرن | يمكن تعديل لون طلاء الماكينة واتجاه تغذية المواد بحرية وفقًا لتخطيط المصنع الخاص بالعميل |
| نوع القطب | سيناريو المعالجة |
|---|---|
| عمود إنارة للشارع مدبب | تشكيل الصفائح الفولاذية بطول 14 مترًا بخطوة واحدة |
| عمود مصباح مثمن ومضلع | قالب مثمن خاص تشكيل زاوية دقيقة |
| عمود صاري كبير سميك الجدار | الانحناء الترادفي للأحمال الثقيلة لأعمدة إنارة الطرق السريعة ذات الحجم الكبير |
| احتكار الاتصالات / القطب الذكي 5G | ثني وتشكيل الصفائح الفولاذية ذات الجدار السميك |
| عمود إنارة مخروطي الشكل | 7-تمرير إنتاج قالب مستدق مجزأ |
| عنصر الخدمة | محتوى الخدمة |
|---|---|
| مدة الضمان | ضمان كامل للماكينة لمدة 12 شهرًا؛ ضمان مجاني لمدة 24 شهرًا للأسطوانات الهيدروليكية والمضخات والصمامات وأجهزة التحكم CNC |
| توريد قطع الغيار | توريد قطع الغيار الأصلية المعرضة للخطر على المدى الطويل بتكلفة المصنع |
| الخدمة الفنية في الخارج | يتوفر مهندسون محترفون لتوجيهات التفكيك في الخارج والتجميع في الموقع والتشغيل وتدريب المشغلين |
| الدعم عبر الإنترنت عن بعد | دعم فني عبر مكالمات الفيديو والبريد الإلكتروني والهاتف على مدار 24 ساعة طوال أيام الأسبوع لاستكشاف الأخطاء وإصلاحها |
| المستندات المرفقة | دليل التشغيل باللغة الإنجليزية الكامل ودليل معلمات الانحناء وفيديو التدريب على التشغيل |
| سؤال | الإجابة القياسية |
|---|---|
| ما هو الحد الأقصى لطول الانحناء الفعال لفرامل الضغط الترادفية 2-WE67K-650/7000؟ | تعمل آلتان فرديتان مقاس 7000 مم بشكل متزامن، ويصل إجمالي طول الثني الفعال إلى 14 مترًا، وتتوافق تمامًا مع أعمدة الشوارع الطويلة، وأعمدة الاتصالات وأعمدة الصاري الكبيرة الكبيرة. |
| هل يمكنني تخصيص لون سطح الماكينة واتجاه تغذية الإنتاج؟ | نعم، يمكن تخصيص لون طلاء الآلة وتخطيط تغذية المواد بالكامل ليناسب مساحة المصنع وتدفق الإنتاج. |
| ما هو التكوين الأساسي الذي تعتمده آلة الثني الترادفية للخدمة الشاقة هذه؟ | إنها مجهزة بنظام CNC ثنائي المحور مستورد، ونظام هيدروليكي متزامن كهروهيدروليكي متناسب عالي الدقة ومكونات تحكم كهربائية صناعية كاملة، مستقرة لإنتاج الأحمال الثقيلة على المدى الطويل. |
