| البند | تفاصيل |
|---|---|

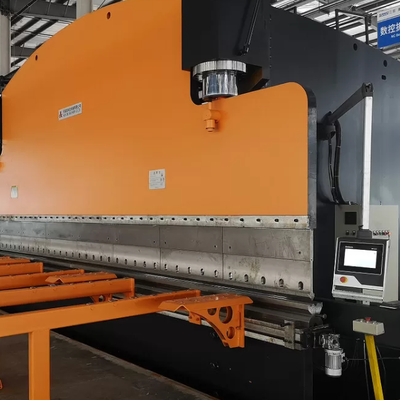

| اسم المنتج | CNC Tandem الهيدروليكية الفرامل الضغط / ربط مزدوج الضوء قطب آلة ثني |
| النموذج | 2-WE67K-400/7000 |
| التطبيق الأساسي | أعمدة إضاءة الشارع المنحنية، وأعمدة ثمانية الأطراف، وأعمدة مخروطية معتدلة وأعمدة الصمام العالية للطرق السريعة |
| الأصل | جيانغسو، الصين |
| الـ MOQ | 1 مجموعة |
| الجهد القياسي | 380 فولت 50 هرتز، قابلة للتخصيص |
| العميل المستهدف | مصنع تصنيع القضبان الخفيفة، خط إنتاج القضبان الحديدية |
| التكوين الرئيسي | ديلم DA53T نظام CNC، شنايدر قطع الغيار الكهربائية |

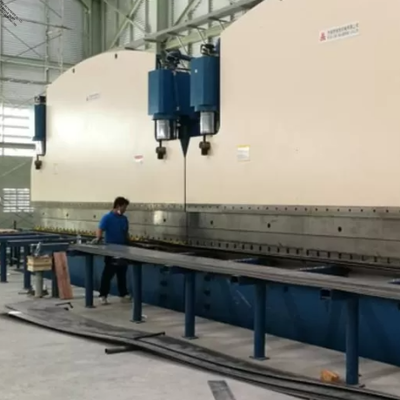

2-WE67K-400/7000 ربط مزدوج CNC فرامل المكبس الهيدروليكي التاندي يتكون من اثنين من 400 طن واحد آلة الانحناء تعمل بالتزامن ، يصل إجمالي طول الانحناء الفعلي إلى 14 متر ،مصممة خصيصًا لأعمدة أضواء الشوارع ذات الأحجام الطويلة، أعمدة ثمانية الأطراف وأعمدة عمود عالية كبيرة. مجهزة بجهاز تحكم CNC Delem DA53T الهولندي مع التحكم في المحور Y1/Y2 ونظام تعويض مكاني لتاج الطاولة.أجزاء كهربائية رئيسية فرنسية شنايدر، جميع الملحقات العلامة التجارية العالمية الشهيرة تضمن التشغيل المستقر على المدى الطويل.خط الانحناء التلقائي لتغذية اللوحات ووظيفة تشخيص الأخطاء عن بعد، حل مجموعة كاملة لإنتاج أعمدة المصباح.
| لا، لا، لا | البند | الوحدة | قيمة المعلم |
|---|---|---|---|
| 1 | نوع الجهاز | - | عدة آلات التزامية الكهربائية الهيدروليكية المتزامن CNC الفرامل الضغط |
| 2 | القوى العاملة الاسمية | طن | 2×400 |
| 3 | طول طاولة عمل واحدة | ملم | 7000، طول الرابط الإجمالي 14000 |
| 4 | المسافة بين إطارين | ملم | 5600 |
| 5 | عمق الحلق | ملم | 950 |
| 6 | الحد الأقصى لارتفاع الافتتاح | ملم | 970 |
| 7 | ضربة رم | ملم | 320 |
| 8.1 | السرعة السريعة للأسفل | mm/s | 60 |
| 8.2 | سرعة الانحناء | mm/s | 7 |
| 8.3 | سرعة العودة | mm/s | 60 |
| 9 | قوة محرك المضخة الرئيسية | كيلوواط | 2×30 |
| 10 | جهاز تحكم CNC | - | Delem DA53T (هولندا) ، المحور Y1/Y2 + نظام التوج الميكانيكي |
| 11 | تعويضات الجدول | - | نظام التاج الميكانيكي |
| 12 | العلامة التجارية لختم الاسطوانة | - | علامة تجارية مشهورة |
| 13 | العلامة التجارية للصمام الهيدروليكي | - | العلامة التجارية الشهيرة ألمانيا |
| 14 | ماركة المضخة الهيدروليكية | - | العلامة التجارية الأمريكية |
| 15 | العلامة التجارية للشفرة الخطية | - | FAGAR، إسبانيا |
| 16 | المكونات الكهربائية الرئيسية | - | شنايدر، فرنسا |
| 17 | الوزن الصافي للآلة الواحدة | كيلوغرام | 50000، مجموع 100000kg |
| 18.1 | الأبعاد الشاملة للآلة الواحدة L × W × H | ملم | 7200 × 2710 × 5696 |
| 18.2 | ارتفاع الأرض فوق الأرض | ملم | 4500 |
| 18.3 | الطول الإجمالي مع جهاز تفريغ الجانبي | ملم | 17500 |
| 18.4 | العرض الكلي مع دعم المواد الأمامية | ملم | 4040 |
| 19 | طريق التعبئة للتصدير | - | التعبئة المجزأة المفككة للنقل البحري |
| الفئة | تفاصيل |
|---|---|
| مع | 1 مجموعة من حامل الأدوات العلوي سميكة 18 ملم لأعمدة مصباح الشارع ، طول العفن الإجمالي 14m |
| الخيار 1 | القالب المخصص للقطب الضوئي الثمانية الأطراف ، OD 60mm القالب الثمانية الأطراف المتجعد ، طول 14m |
| الخيار 2 | مجموعة القطع السفلية متعددة التقاطعات للصلبان الثمانية الأطراف والصلبان العالية ، المواصفات 150 × 150 ، طول 14m |
| الخيار 3 | 7 مرات تشكيل قالب قطب مخروطي مزدوج مخروط نسبة الشحوم:11/1000 ((Φ60~236) و 13/1000 ((Φ60~268) سمك جدار القطب المطبق:3 ~ 4mm ، هيكل تقسيم قطعي ، طول العفن الإجمالي 16m |
| الجهاز المساعد القياسي | 2 مجموعات 6.5m مخروط دعم القالب العلوي لكلا جانبي حامل العلوي |
| الخيار 5 | نظام التفريغ الجانبي للقطب الخفيف من نوع الدفع |
| الخيار 6 | تشخيص خطأ عن بعد ووظيفة ضبط المعلمات عن بعد |
| الخيار 7 | نظام إنتاج ثني قطب الضوء التلقائي بالكامل بما في ذلك عربة الصفائح ، رافعة التحميل ، رف الدوار الجانبي ، نظام تغذية CNC ، جهاز تحديد الموقع ، رف التفريغ الممتد وإطار تخزين القطب المنتهي |
| الخيار 8 | مجموعة كاملة من قطع الغيار لفرامل الضغط 400 طن |
| نقطة الأداء | وصف مفصل للميزة |
|---|---|
| التحكم المتزامن في المحور Y المزدوج | حكام الشبكة الخطية مثبتة على جانبي العجل إلى إشارة الموقف في الوقت الحقيقي، التحكم الدقيق في اثنين من الأسطوانات الهيدروليكية |
| إطار متكامل صلب للغاية | هيكل مصفح يتكون من خزان النفط ، مائدة العمل ، المنازل الجانبية والحامل ، والقدرة القوية على تحمل الحمل ومكافحة التشوه |
| نظام التزامن النسبي الكهرو هيدروليكي | تبني الصمام النسبي الألماني، استجابة مستقرة، الاحتكاك الميكانيكي الصغيرة، والقوة مستمرة مستقر الخروج |
| تصميم تثبيت الشباك المستقل | أجهزة استشعار الرسوم البيانية ثابتة على مؤخرة على شكل C بدلاً من الإطار الجانبي ، لن تتأثر بيانات القياس بانحراف الإطار أثناء الانحناء |
| إرسال مزدوج للآلات التحكم المزامنة | التبديل إلى وضع التزامن على لوحة الجهاز الرئيسي، Delem CNC يوحد إشارات الجهاز اثنين، التحكم بدقة السريع إلى أسفل، وتغيير السرعة، وانحناء وسرعة العودة للاتصال المتزامن |
| نظام ديلم ذكي | واجهة تشغيل متعددة اللغات ، حساب تلقائي للطول المنحني ، والنقطة الميتة وموقف تغيير السرعة ؛ دعم إمالة صغيرة للضفدع لمتطلبات الانحناء الخاصة |

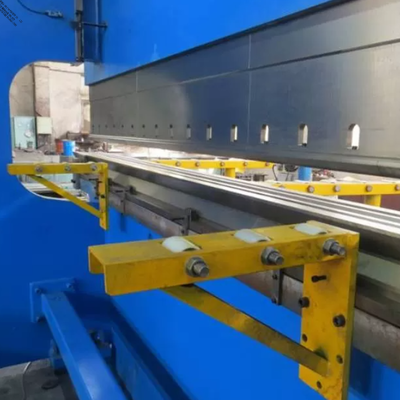

| نظام توجيه وموازنة مساعد كامل | مطابقة الطلبات طويلة قطعة العمل والانحناء الغريبة المعالجة، وضمان دقة الانحناء موحدة على طول الصفيحة كامل |
| التعويضات الميكانيكية للطاولة | تلقائيًا تعويض انحناء طاولة العمل تحت الحمل الثقيل ، وضمان دقة تشكيل متسقة من القطب النهائي |
| أسطوانة هيدروليكية مقاومة للاستعمال | المعالجة الحرارية لتهدئة السطح ، وتشحيم جيد ، ومدة خدمة طويلة ومعدل فشل منخفض |
| نوع قطعة العمل | الغرض من المعالجة |
|---|---|
| عمود مصباح شارع معقّد | ثني الصفائح الطويلة ، تشكيل خطوة واحدة لأعمدة 14m |
| عمود مصباح ثمانية الأطراف | تشكيل القالب الثمانية الأطراف خاصة، دقة الزاوية المتساوية |
| عمود الصعدي العالي للطريق السريع | ثقيل الحمل ربط الانحناء للجدار سميك أعمدة كبيرة الحجم |
| عقدة اتصال مخروطية / 5G | تطابق القالب المكعب المزدوج |
| البند الخدمة | المحتوى المحدد |
|---|---|
| فترة الضمان | 12 شهرًا من ضمان الجهاز بالكامل ؛ 24 شهرًا للصمام الهيدروليكي والضخة والمحرك ونظام CNC |
| إمدادات قطع الغيار | التوريد طويل الأجل لقطع الغيار الأصلية الضعيفة بتكلفة المصنع |
| الخدمة الخارجية | المهندسين المتاحة للتثبيت والتشغيل والتدريب على المستخدمين في الخارج |
| الدعم عبر الإنترنت | دعم التشخيص عبر الإنترنت عبر الفيديو والبعيد على مدار الساعة (وظيفة اختيارية مثبتة مسبقًا) |
| الوثائق المرفقة | دليل تشغيل كامل باللغة الإنجليزية، دروس التعليمات البرمجيات الانحناء والفيديو التشغيل |
| السؤال | الإجابة |
|---|---|
| 1ما هو الحد الأقصى لطول الانحناء الذي يمكن لهذه الفرامل أن تتعامل معه؟ | تعمل آلات 7000 ملم متزامنة، يصل إجمالي طول الانحناء الفعلي إلى 14 مترًا، يتناسب تمامًا مع أعمدة مصابيح الشوارع الطويلة وأعمدة الصاري العالية. |
| 2ما هي العلامات التجارية الأجزاء الأساسية هذه آلة الانحناء تعتمد؟ | نظام CNC الرئيسي هو هولندا ديلم DA53T، مشفر خطي إسبانيا FAGAR، قطع الغيار الكهربائية فرنسا شنايدر، جميع العلامات التجارية العالمية الشهيرة. |
| 3هل يمكن لهذه الآلة أن تشكل أعمدة ضوئية مخفية وثمانية الأطراف؟ | نعم، ونحن نقدم القوالب المنقسمة المتناسبة لقطب ثمانية الأطراف والضربة المزدوجة 7 مرات تشكيل القطب المخروطي، والغلاف سمك نطاق 3 ٪ 4 ملم لإنتاج قطب المصباح. |
