| البند | تفاصيل |
|---|---|
| اسم المنتج | آلة تصويب قطب أحادي / صانع تصويب قطب قوي |
| النموذج | HJZ-2800 |
| الوظائف المتكاملة | تصفية القطب، ربط الألواح، التدوير بعد الصلح |
| قطع العمل المطبقة | احتكار نقل الطاقة، قطب اتصالات 5G، قطب ضوء الصقر العالي |
| الأصل | جيانغسو، الصين |
| الـ MOQ | 1 مجموعة |
| الجهد القياسي | 380 فولت 50 هرتز، قابلة للتخصيص |
| المشترين المستهدفين | مصنع القطب الصلب، مصنع إنتاج أبراج الاتصالات |

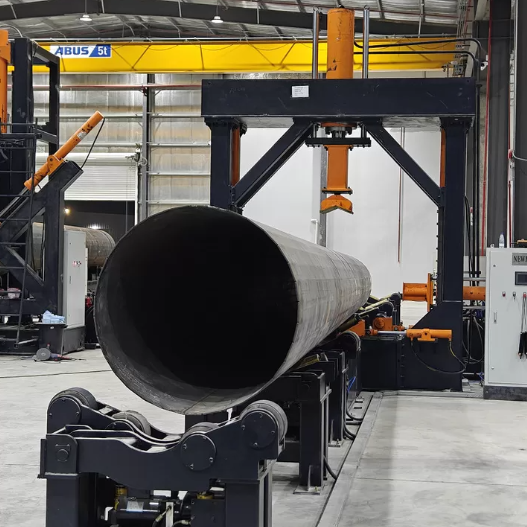

تم تصميم جهاز HJZ-2800 لترتيب القضبان الهيدروليكية الثقيلة خصيصًا لأقطاب الكهرباء ذات القطر الكبير والجدران السميكة والقضبان الذكية 5G وقضبان الصعاب العالية للطرق السريعة.هذه الآلة المتقدمة تدمج ثلاثة إجراءات عمل أساسية: تصحيح تشوهات اللحام الطولية، وضع صفيحتين من الصلب، وتدوير القطب بعد اللحام لسهولة تجميع اللحام.
وتتميز الآلة بتصميم إطار قوي من ثلاثة أشعة ، وتتضمن أسطوانة رئيسية مستقلة وأسطوانات جانبية مزدوجة مع دوائر زيت منفصلة لمنع فقدان الضغط.يدعم نظام التحكم بالركض العمل المتزامن أو المنفصل للأسطوانات الجانبيةالمقبض عن بعد اللاسلكي القياسي وأجزاء الضغط المغطاة بالبوليوريثان تزيل علامات التسرب على أسطح القطب.أدوات الدفع الهيدروليكية المدمجة والجهاز الدوار تسهل بشكل كبير تحميل، والتحرك، وتدوير القطب تصل إلى 12 مترا طويلة.
| رقم التسلسل | وصف الوظيفة |
|---|---|
| الوظيفة 1 | تصويب تشوهات الانحناء من القطبين بعد لحام الخياطة الطولية |
| الوظيفة 2 | مشبك و splice صفائح الفولاذ المنحنية اثنين من خلال الأسطوانات العليا والجانبية، ودعم اللوحة اليدوية لحام بقعة لمتابعة لحام كامل |
| الوظيفة 3 | إعادة تشكيل الأضلاع المطاطية إلى شكل مستدير مثالي لتثبيت اللحاء السلس |
| لا، لا، لا | البند | الوحدة | القيمة |
|---|---|---|---|
| 1 | رقم الطراز | - | HJZ-2800 |
| 2 | نطاق قطر القطب المعمول به | ملم | 700 ~ 2800 |
| 3 | الحد الأقصى للطول الذي يمكن تحمله | ملم | 12000 |
| 4 | القوة العاملة لسلاسل الرئيسي العلوي | KN | 1200 |
| 5 | الحد الأقصى لسحب الأسطوانة الرئيسية | ملم | 1400 |
| 6 | المسافة القصوى بين عصا الاسطوانة و طاولة العمل | ملم | 2900 |
| 7 | قوة الإخراج من أسطوانة جانبية واحدة | KN | 300 × 2 |
| 8 | مسار الأسطوانات الجانبية | ملم | 800 |
| 9 | نطاق السفر الرأسي للأسطوانات الجانبية | ملم | 1300 |
| 10 | ضغط العمل الهيدروليكي الأقصى | MPa | 21 |
| 11 | ارتفاع طاولة العمل عن الأرض | ملم | 650 |
| 12 | المساحة الداخلية بين عمودين | ملم | 3200 |
| 13 | طاقة المحرك الرئيسي (نظام مضخ مزدوج) | كيلوواط | 15 + 55 |
| 14 | الوزن الصافي للآلة الرئيسية | كيلوغرام | 25000 |
| 15 | مساحة أرضية الآلة | ملم | الطول: طول القطب + 2500 ، العرض: 5300 ، الارتفاع: 6000 |
| البند الميزة | شرح مفصل |
|---|---|

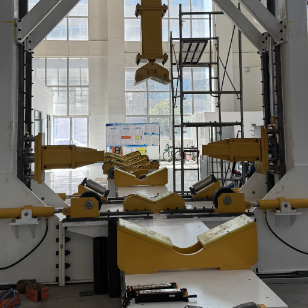

| الإطار المتكامل لثلاثة أشعة | الأسطوانة الهيدروليكية الرئيسية مثبتة في وسط العارض العلوي لحركة الرفع الرأسي |
| أسطوانات ذات جانبين قابلة للتعديل عمودياً | تتحرك الأسطوانات الجانبية صعوداً وهبوطاً عبر أسطوانات ضربات طويلة لتوفير نقاط الضغط مع المحور المركزي للقطب |
| دوائر زيت هيدروليكية مستقلة | الاسطوانة الرئيسية والأسطوانات الجانبية تعتمد خطوط أنابيب منفصلة ، لا وجود لتداخل متبادل وصفر فقدان الضغط |
| التحكم في تشغيل الجوج | جميع الحركات تعمل على وضع الجرج ؛ يمكن أن تعمل أسطوانتين جانبيتين في وقت واحد أو بشكل فردي |
| عجلات دعم الرفع الهيدروليكية | مجموعتان من عجلات الرفع الأمامية والخلفية لسهولة تحريك الأعمدة الطويلة إلى الأمام والخلف |
| أجهزة الدوران الهيدروليكية | رفع الهياكل الدوارة في كلا الطرفين لتدوير القطبين بحرية أثناء المعالجة |
| عجلات تحديد المواقع المساعدة | 4 أسطوانات هيدروليكية صغيرة التحكم في الأدوات الداخلية لتثبيت القطب بشكل مستقر |
| جهاز التحكم عن بعد لاسلكي قياسي | جهاز التحكم عن بعد محمول للحفاظ على السلامة والعمل من قبل شخص واحد بعيدا عن الجهاز |
| طبقة واقية من البولي يوريثان | جميع أجزاء الضغط على الاتصال مغلفة بطبقة PU لتجنب خدوش سطح القطب والتجاويف |
| نوع القطب | مرحلة العمل المقابلة |
|---|---|
| احتكار نقل الطاقة الكبير | تصفية بعد الصلح ، وتدوير وتوصيل الألواح |
| قطب إشارة الاتصال 5G | تشكيل الجدار السميك وتحديد الموقع وتصحيح التشوهات |
| قطب إضاءة الطرق السريعة | تصحيح ثني القطب الطويل ذات الحجم الكبير |
| البند | المواصفات |
|---|---|
| تعبئة التصدير | التفكيك المجزأ، فيلم مقاوم للماء + حزمة إطار فولاذ ثقيل |
| إجمالي الوزن الإجمالي (مع الحزمة) | حوالي 27500 كجم |
| وقت الإنتاج | 15-25 يوم عمل بعد استلام الودائع |
| ميناء التحميل | ميناء شنغهاي / ميناء نينغبو |
| شروط التجارة | FOB، CFR، CIF قابل للتفاوض |
| البند الخدمة | تفاصيل الخدمة |
|---|---|
| تغطية الضمان | 12 شهرًا من ضمان الجهاز الكامل ؛ 24 شهرًا للأسطوانة الهيدروليكية والمضخة والمحرك الرئيسي |
| إمدادات قطع الغيار | توريد قطع غيار عرضة للخطر منخفضة التكلفة عبر الإنترنت على المدى الطويل |
| الخدمة في الخارج | المهندسين المهنيين المتاحة للتثبيت في الخارج، وتشغيل وتدريب المشغل |
| الدعم التقني عبر الإنترنت | إرشادات فيديو، بريد إلكتروني، وإصلاح الأخطاء عبر الهاتف على مدار الساعة |
| الوثائق الداعمة | دليل تشغيل كامل باللغة الإنجليزية ومقطع فيديو تشغيل يتم تسليمه معًا |
