| Brand Name: | CMC |
| Model Number: | 6x1800 |
| MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| Payment Terms: | T / T ، L / C على أساس EXW / FOB / CIF |
| Supply Ability: | 1 مجموعة / شهر |
تفاصيل سريعة:
| الاسم | اسم آخر | اسم العلامة التجارية | CMC |
| خط القطع حسب الطول لعمود الإنارة |
جهاز فك الملف, آلة قطع لفائف الصلب, الشق, آلة قطع عمود الإنارة؛ |
الميزة | يختلف خطنا عن القطع التقليدي حسب الطول، يمكنك الحصول على صفيحة على شكل سلم بجانب واحد صغير وجانب واحد بعرض أكبر |
| قدرة القطع |
2-6 مم في السُمك 12000 مم في الطول 800-1800 مم في العرض |
الاستخدام الصناعي | صناعة أعمدة إنارة الشوارع |
الوصف:
المعلمات الفنية
1. سُمك المادة: 2 مم - 6.0 مم للفولاذ الطري المدلفن على الساخن Q235A
2. عرض المادة: 800-1800 مم
3. وزن لفائف الصلب: بحد أقصى 15 طن
4. القطر الداخلي لملف الصلب: Φ500 مم - Φ750 مم
5. سرعة التسوية: 5-15 م/دقيقة
6. عدد بكرات التسوية: 13
7. قطر بكرات التسوية: 130 مم
8. نطاق الطول للمقياس: 2000～12000 مم حسب المتطلبات.
10. تفاوت طول القطع: ±15 مم (بناءً على لوحة بطول 8 أمتار)
11. طاقة المحرك الرئيسي للتسوية: 37 كيلو واط (إجمالي حوالي 57 كيلو واط)
12. مساحة عرض الآلة: حوالي 7000 مم
التطبيق:
إنه لفك لفائف مادة عمود الإنارة، والتسوية، والقطع، وشق حافة الكشط وعملية الشق المخروطي،
للحصول على صفيحة فولاذية بعرض صغير من جانب واحد + عرض كبير من جانب واحد.
المواصفات
1. عربة تحميل لفائف الصلب:
أعلى وأسفل: هيدروليكي
الحركة الأفقية: آلية
الحد الأقصى لوزن التحميل: 15 طن

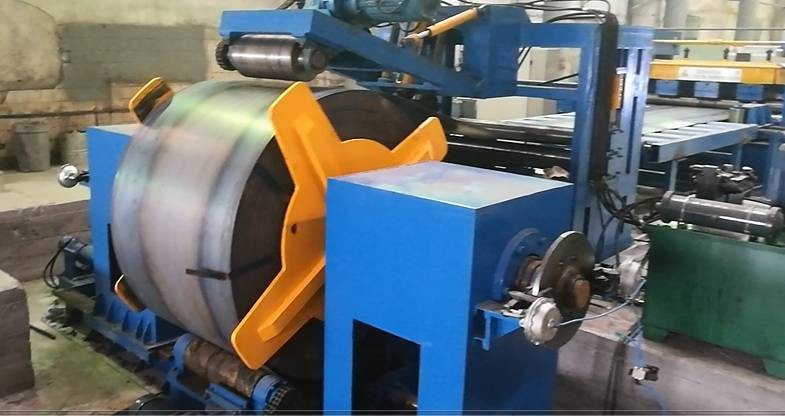

2. جهاز فك الملف الهيدروليكي من النوع المزدوج الرأس:
بما في ذلك: الدفع الآلي، المحرك، المخفض،
يأخذ نظام السلسلة التحول للدوران. يمكن أن يكون اتجاه الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة.
فتح وإغلاق: هيدروليكي
الحد الأقصى لوزن التحميل: 15 طن
3. وحدة التسوية: (من نوعين)،
مستوى بكرات من طبقتين,
13 بكرة، بما في ذلك 2 بكرات تغذية، 11 بكرات تسوية
مادة بكرة التسوية: 42Cr. القطر: 130 مم، إذا تم إخماده
بكرات تسوية من طبقتين، محرك دودة لولبية لضبط الطبقة العلوية تتحرك لأعلى ولأسفل
يتضمن نظام النقل محركًا قابلًا لضبط السرعة، ومخفضًا وما إلى ذلك.
تكون حركة بكرات التغذية لأعلى/لأسفل هيدروليكية.
الوحدة مزودة بنظام توجيه
قياس الطول
يتم تثبيت مشفر عد الطول على البكرة
4. القطع (قاطع البلازما اليدوي الذي يجهزه العميل)
5. وحدة الشق ذات الحواف المزدوجة.
إنها لشق حافة الكشط للصفيحة الفولاذية المدلفنة على الساخن للحصول على العرض الدقيق لعمود الإنارة.
يعتمد على مبدأ القص الدوار لقطع الصفيحة الفولاذية. توجد عربة في مقدمة وحدة الشق.
إنها للتحكم في القطع المستقيم. عن طريق تغيير موضع شفرة الشق للحصول على عرض مختلف لورقة عمود إنارة مختلفة الحجم.
بما في ذلك:
طاولة دعم مع السكة
عربة تثبيت الأوراق، قطعة واحدة
وحدة شق الحواف ذات الشفرات المزدوجة مع المحرك وعلبة التروس.
6. وحدة الشق المخروطي
تعتمد آلة الشق المخروطي على مبدأ القص الدوار لقطع الصفيحة الفولاذية. توجد عربة في مقدمة وحدة الشق.
إنها للتحكم في درجة القطع المخروطي. عن طريق تغيير موضع السدادة على العربة للتحكم في معدل الشق المخروطي.
بما في ذلك :
طاولة دعم مع السكة
عربة تثبيت الأوراق، قطعة واحدة
وحدة شق الحواف ذات الشفرات المفردة مع المحرك وعلبة التروس.
7. طاولة دعم من النوع الكروي للصفائح المخروطية النهائية
8. النظام الكهربائي:
طاولة التحكم المركزية. يتميز محول PLC، AC driver بميزة الاستجابة السريعة والنشاط الجيد، مما يمكنه التحكم بفعالية في دقة القياس وسرعة التشغيل.
9. النظام الهيدروليكي:
الطاقة الهيدروليكية 25 لتر/دقيقة
بما في ذلك: المحطة الهيدروليكية، والصمامات، وخزان الزيت، والمفصل، والأنابيب اللينة، والأنابيب الصلبة وما إلى ذلك.
ما هو الفرق بين القطع القياسي حسب الطول والنوع الاقتصادي؟
بالمقارنة مع القطع القياسي حسب الطول، لا يحتوي النوع الاقتصادي على:
1) التوجيه الهيدروليكي، والضغط، والرأس المجرفي، وجهاز القرص والتغذية
يجب على المستخدم استخدام الرافعة لرفع وتوجيه رأس الورقة إلى وحدة التسوية
2) آلة القص ذات الشعاع المتأرجح الهيدروليكي: QC12Y-6X2000
يجب على المستخدم استخدام آلة قطع البلازما اليدوية لقطع الورقة.
التواصل مع العملاء
العميل: كيف يتم قطع الورقة بعرض صغير من جانب واحد وعرض كبير من جانب واحد بهذه الآلة؟
المورد: أولاً، توجد وحدة شق ذات حواف مزدوجة، وهي لشق حافة الكشط للصفيحة الفولاذية المدلفنة على الساخن للحصول على العرض الدقيق لعمود الإنارة،
وبعد ذلك يمكننا استخدام وحدة الشق المخروطي لقطع الصفيحة الفولاذية إلى قطعتين بجانب واحد صغير وصفيحة أكبر من جانب واحد.
توجد عربة في مقدمة وحدة الشق. إنها للتحكم في درجة القطع المخروطي. عن طريق تغيير موضع السدادة على العربة
للتحكم في معدل الشق المخروطي.
العميل: كم عدد النماذج المتوفرة لديكم للقطع حسب الطول؟
المورد: لدينا ثلاثة أنواع، رقم الموديل. 6X1800 - 12 متر (لأقصى طول قطع 12 مترًا)، رقم الموديل. 6X1800 - 14 مترًا
(أقصى طول قطع 14 مترًا) ورقم الموديل. 6X1800 - 18 مترًا (لأقصى طول قطع 18 مترًا).
العميل: ما هي مدة فترة ضمان الجودة الخاصة بك؟
المورد: ضمان جودة الآلة لدينا هو 1 سنة. بمجرد وصول الآلة إلى ورشة العميل، سنرسل مهندسين لتركيب الآلة، والتشغيل والتدريب. يمكنك أيضًا إرسال مهندسين إلى ورشتنا لدراسة التشغيل قبل تسليم الآلة.
