| الاسم التجاري: | CMC |
| Model Number: | HJZ-1800 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، T/T |
| القدرة على التوريد: | وفقا لمتطلبات محددة |

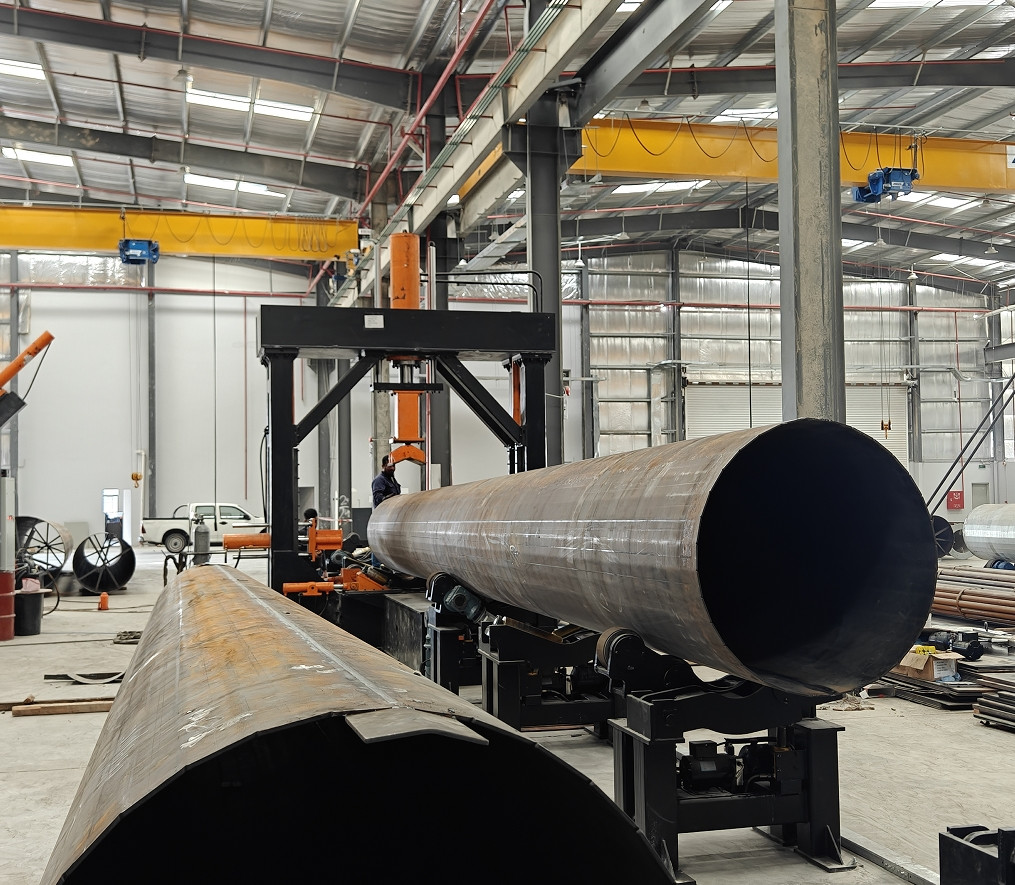

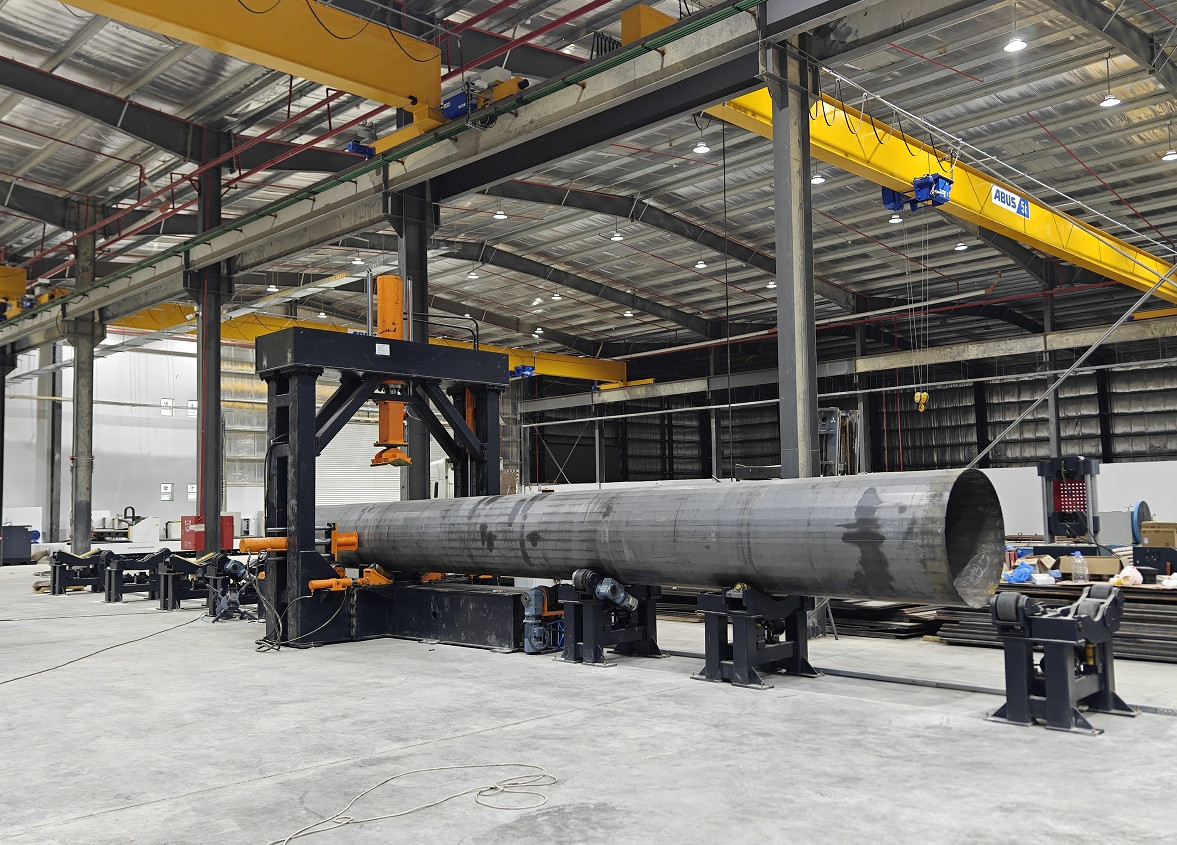

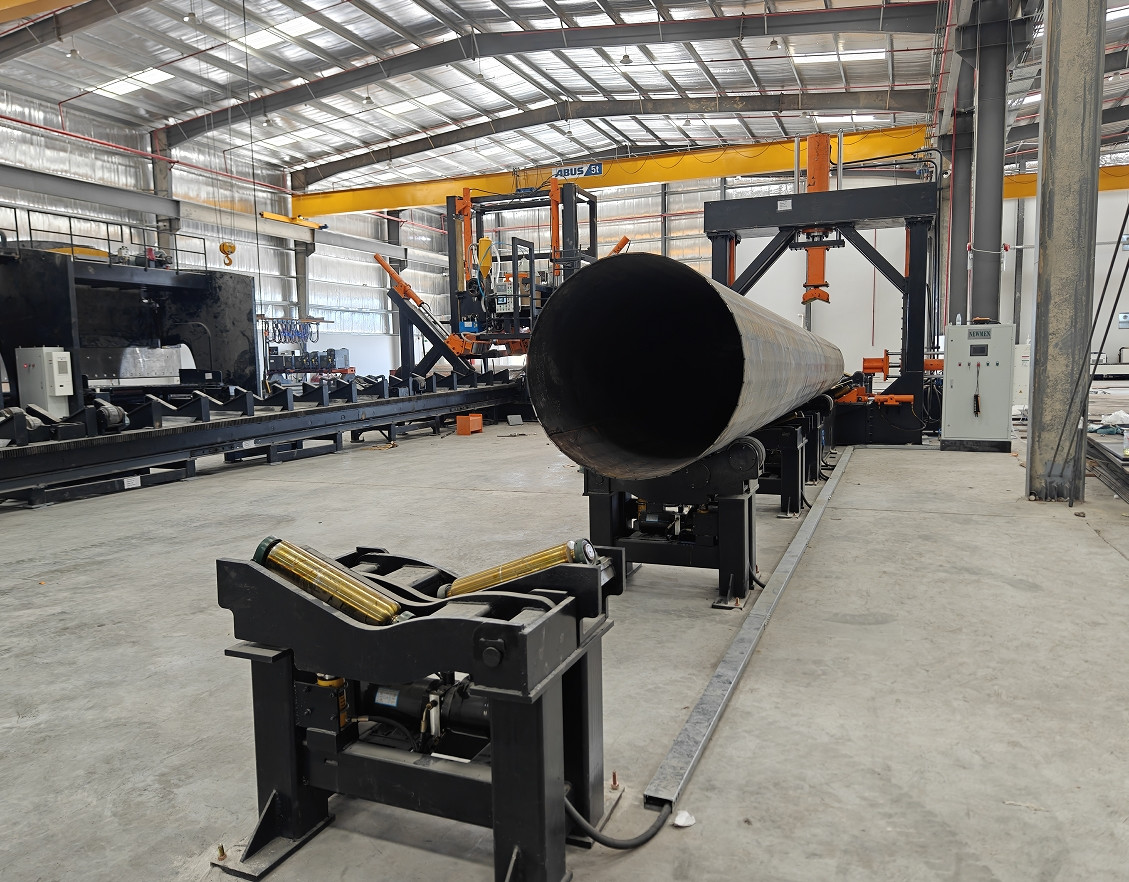

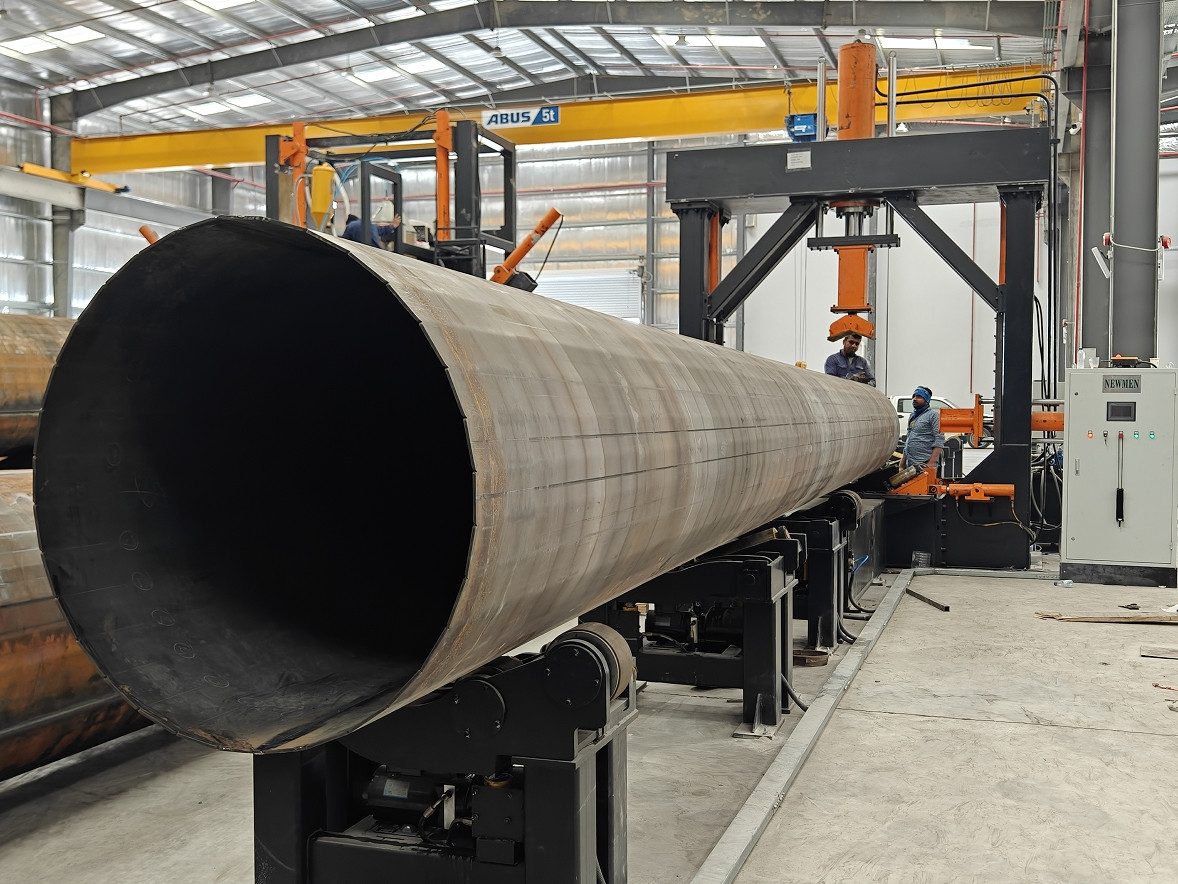

آلة تصويب التجمعات العالية
النموذج: HJZ-1800
(للمونوبول، الصاري العالي، قطب 5G)
高杆合 校直机 型号:HJZ-1800
(مناسبة للقطب الكهربائي، 5G، قاعدة المواقف، ضوء القيادة)
نطاق التطبيق:
التطبيق:
مناسبة بشكل رئيسي لـ Monopole ، والقطب الذكي ، والقطب 5G ، وقطب الكهرباء والقطب العالي ، مع قطر كبير وسماكة أكبر.
الوظيفة 1: تصويب بعض القطب بعد اللحام الطولي.
الوظيفة 2: بعد الانحناء ، يتم ربط القطعتين بواسطة الأسطوانات العليا والجانبية ، ثم يتم إجراء لحام بقعة يدويًا ،
والتي هي مريحة لعملية لحام التالية.
الوظيفة 3: إنها دائرة كاملة للقطب المطاوئ ، مريحة لتجميع الشريط.
الميزات التقنية الرئيسية
| لا، لا، لا | 项目الموضوع | 单位وحدة | 规格قيمة |
| 1 | 型号النموذج |
HJZ-1800 |
|
| 2 |
适合高杆灯杆,电力杆的最大直径 أقصى قطر للقطب |
ملم | 1800 |
| 3 | القوة العاملة القوة العاملة | KN | 1200 |
| 4 | 顶部油?? 最大行程 أقصى ضربة | -أجل | 850 |
| 5 |
顶部油 活塞杆与下台面最大距离 المسافة القصوى من العصا إلى طاولة العمل |
-أجل | 1800 |
| 6 | 两侧 顶出力 قوة إخراج الأسطوانة من الجانبين | KN |
300X2 |
| 7 | 侧?? 行程 ضربة أسطوانة جانبية | ملم | 600 |
| 8 | 两侧 上下移动距离 مسافة الحركة من الأعلى إلى الأسفل لسائحة جانبين | ملم | 900 |
| 9 | الجهد الحراري أقصى ضغط عمل أقصى ضغط عمل | MPa | 21 |
| 10 | working desk distance bottom face high ارتفاع من سطح طاولة العمل | ملم | 650 |
| 11 | 立柱内宽 المسافة الداخلية للعمود | ملم | 2000 |
| 12 | قوة المحرك الرئيسي | كيلوواط | 15+55 |
| 13 | الجهاز الوزن الوزن الرئيسي | كيلوغرام | 19000 |
| 14 | 机器占地مساحة الآلة | ملم | 27000*3500*4100 |
技术说明:شرح تقني:
1، 本机为三梁工作台结构,油?? 安装于上横梁中央,上下运行.
2، 两侧油?? 按装于主机两侧، 侧?? 通过一对长行程的油?? ،直径杆子工具作上下运行،调整油?? 的作用点和杆子中心一致.
3، جميع الحركات متشابهة للنقطة الحركة أي بضغط على الزر المقابلة أي أن هناك حركة مماثلة ،
4، في الموقع الأمامي للجهاز وراءه وضعت مجموعتين من أجهزة العجلات ، ويمكن رفعها و انخفاضها لتحريكها بسهولة.
5، في الموقع الخلفي أمام الماكينة ويتم تحميلها بمجموعتين من أجهزة الدوران ، ويمكن رفعها إلى الأسفل ووضعها في المنتصف
6، جهاز الدوار وجهاز الدوران يرتفع، كلها لجهاز الجهد السائل، قوة كبيرة، مستقرة وموثوقة.
7، موقع الجهاز الرئيسي لديه أربعة عجلات صغيرة ، والتحكم بين مواقع عجلات التدحرج.
8, النفط الرئيسي, النفط الجانبي, طريق النفط المنفصل, عدم التدخل, لن يفقد الضغط
9، 带无线遥控操作手柄،
10غطاء البولي أميدليبي
1هذه الآلة هي هيكل منضدة عمل ثلاثي الحزم، مع أسطوانة هيدروليكية رئيسية مثبتة في وسط الحزمة العرضية العليا وتعمل صعودا وهبوطا.
2يتم تثبيت أسطوانات هيدروليكية من جانبين على جانبي الجسم الرئيسي ، وتسير الأسطوانات الجانبية صعودا وهبوطا من خلال زوج من أسطوانات هيدروليكية طويلة السباق.يتم ضبط الموقف لمواءمة نقطة العمل من الاسطوانة الجانبية مع منطقة وسط القطب.
3. جميع الإجراءات هي jog ، مما يعني أن الضغط على الزر المقابل سيؤدي إلى الإجراء المقابل ، وسيتوقف إطلاقه. يمكن أن تعمل الأسطوانتان في وقت واحد أو بشكل منفصل.
4تثبيت مجموعتين من أجهزة الدعم عجلة في المواقف الأمامية والخلفية من مكتب العمل للآلة، والتي يمكن رفعها لأعلى وأسفل لتسهيل حركة القطب إلى الأمام والخلف.
5تثبيت مجموعتين من الأجهزة الدورية في المواقع الأمامية والخلفية من مكتب العمل للآلة، والتي يمكن رفعها لأعلى وأسفل لتدوير القطب.
6يتم رفع جهاز العجلة الداعمة والجهاز الدوار، وكلها أجهزة هيدروليكية بقوة قوية، مستقرة وموثوقة.
7هناك أربع أسطوانات هيدروليكية صغيرة في موقف المضيف، والتي تتحكم في موقف الأدوات بينها.
8سلطانية الزيت الرئيسية وسلطانية الزيت الجانبية لديها دوائر زيت منفصلة لا تتداخل مع بعضها البعض ولن تفقد الضغط.
9مجهزة بعصا التحكم عن بعد لاسلكية
10طلاء بولي يوريثان لمنع التدفق
قطع غيار للآلات:
واحد آخر يضع جهاز التحكم عن بعد لاسلكي
