| الاسم التجاري: | CMC |
| Model Number: | 2-WE67K-400/7000 |
| الخصائص التقنية | |||

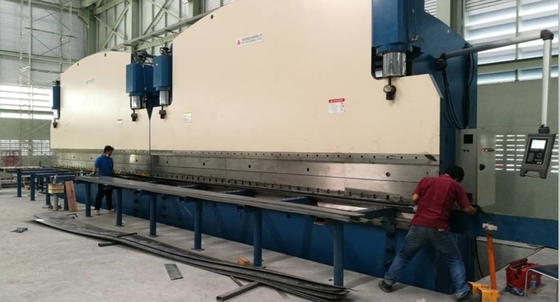

| 1 | النوع | آلة متعددة الجهاز الهيدروليكي التانديمي CNC الكهربائي الهيدروليكي المتزامن | |
| 2 | القوى العاملة | 2×400 طن | |
| 3 | طول الجدول | 2×7000ملم | |
| 4 | المسافة بين الإطارات | 5600ملم | |
| 5 | عمق الحلق | 950ملم | |
| 6 | ارتفاع مفتوح | 950ملم | |
| 7 | السكتة الدماغية | 320ملم | |
|
8 |
العمل السرعة |
التفريغ | 60 ملم/ثانية |
| العمل | 7mm/s | ||
| العودة | 60 ملم/ثانية | ||
| 9 | المحرك الرئيسي | 2x30kw (علامة تجارية سيمنز) | |
| 10 | نظام CNC |
النوع: DELEM DA52S شركة ديلم، هولندا 2 (Y1,Y2) |
|
| 11 | أداة |
مع 1 إبرة و 1 كتلة V متعددة 60 ملم OD عقدة ضوئية ثمانية الأطراف سمك حامل الأدوات هو 18mm طاولة العمل مع نظام التوجيه ((نظام التعويض) مع دعم الصفائح الأمامية والخلفية |
|
| 12 | الختم في الأسطوانات | NOK، العلامة التجارية اليابانية أو SFK | |
| 13 | المكونات الهيدروليكية | بوش ريكسروث، ألمانيا | |
| 14 | مضخة هيدروليكية | (ساني) (هيتك) ، الولايات المتحدة الأمريكية | |
| 15 | جهاز استشعار العرض الخطي | هايدنهاين، ألمانيا | |
| 16 | العناصر الكهربائية الرئيسية في الخزانة | (شنايدر) | |
| 17 | وزن | 2x50000 كجم | |
| 18 | الحجم الكلي ((ملم) LxWxH | 2x7250x3900x5600 | |
| 19 | التعبئة: |
مع غطاء بلاستيكي يجب تفكيك الجهاز أثناء النقل يجب أن يذهب مهندسنا إلى العميل لتجميعه وتعديله |
|
الأداء الرئيسي:
الفرامل الضغطية تبني صمام متناسب كهربائي هيدروليكي لضمان مزامنة كلا الأسطوانتين.الصمام النسبية مصنوعة من قبل شركة بوش ريكسروث مع أداء جيد جدا مثل الاحتكاك الصغير بين أزواج العمل الميكانيكية، مكبر إلكتروني رفيع ومغناطيس كهربائي بقوة تحكم عالية وتأثير مستمر.هناك اثنين من العارضات raster على جانبي الجهاز للحصول على إشارة من موقف رام باستمرار وإعادة تغذية إشارة إلى نظام التحكم، ثم نظام التحكم سوف تتحكم الصمام الكهربائي الهيدروليكي لجعل اثنين من الأسطوانات التزامن على آلة واحدة.
إذا كنت بحاجة إلى وحدتين تعملان معا، تحتاج فقط إلى تدوير مفتاح إلى وضعية المزامنة على لوحة التحكم في الوحدة الرئيسية.
سيتم إرسال كل من إشارة وضع الوحدة إلى نظام التحكم CNC (نظام ديلم) ، وإشارة الإخراج من نظام CNC سيتم إرسالها إلى صمام نسبي وصمام التعبئة المسبقة. للتحكم في السرعة إلى أسفل،نقطة تغيير السرعة، سرعة الضغط وسرعة العودة للحفاظ على وحدتين التزامن مع دقة عالية
