| الاسم التجاري: | CMC |
| Model Number: | 6 × 1600 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | أعمال سابقة / FOB SHANGHAI / CIF |

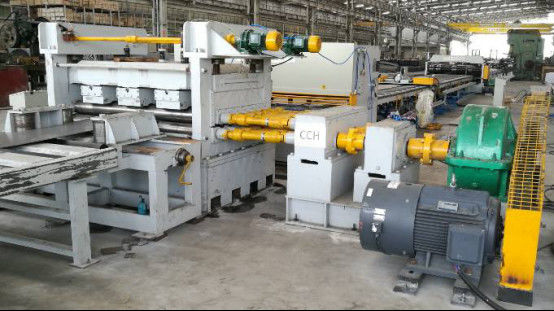

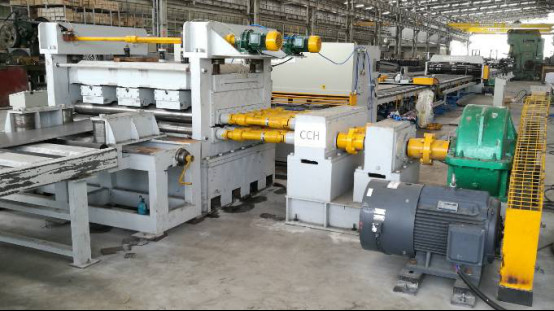

6 × 1600 الاقتصادية قطع إلى الطول آلة قطاع الملفوف الصلب آلة
المعلم التقني:
1سمك المادة: 2mm-6.0mm ل Q235A الصلب الخفيف المطاط الساخن
2عرض المادة: 800-1600mm
3وزن لفائف الصلب: ماكس 15 طن
4القطر الداخلي للفكرة الفولاذية: Φ500mm-Φ750mm
5سرعة التسوية: 5-15m/min
6عدد أدوات التسوية: 13
7قطر أدوات التسوية: 130 ملم
8نطاق الطول للمقاييس: 2000~12000mm حسب المتطلبات.
10- تسامح طول القطع: ± 15mm (بناء على 8m بطاقة الطول)
11طاقة المحرك الرئيسي للتسوية: 37 كيلوواط (مجموع حوالي 57 كيلوواط)
12. مساحة عرض للجهاز: حوالي 7000 ملم
تفاصيل سريعة:
| الاسم | اسم آخر | اسم العلامة التجارية | CMC |
| قطع طولي للقطب الضوئي |
مُحَمّل آلة قطع لفائف الفولاذ تقطيع آلة قطع للقطب الضوئي؛ |
السمة | خطنا يختلف عن قطع الطول التقليدي، يمكنك الحصول على ورقة على شكل سلم مع جانب واحد صغير والجانب الأكبر عرضا. |
| قدرة القطع |
سمك 2-6 ملم طول 12000ملم 800-1600ملم في العرض |
الاستخدام الصناعي | مصابيح الشوارع الصناعية |
التطبيق:
إنه للفك المواد الخفيفة ، والتسوية ، والقطع ، وقطع حافة الخدش و عملية قطع الشفرة ،
للحصول على جانب واحد عرض صغير، جانب واحد عرض كبير لوحة الفولاذ.
المواصفات
1عربة حمولة بطاقة فولاذية
أعلى وأسفل: هيدروليكية
حركة أفقية: ذات محرك
الحد الأقصى لوزن التحميل: 15 طن
2جهاز إزالة الملفات الهيدروليكية ذات الرأس المزدوج:
بما في ذلك: الدفع المحرك، المحرك، المكبّر،
نظام السلسلة يأخذ التحول للدوران. يمكن أن يكون اتجاه الدوران في اتجاه عقارب الساعة أو غيرها.
فتح وإغلاق: هيدروليكي
الحد الأقصى لوزن التحميل: 15 طن
3وحدة التسوية: (نوع طبقتين)
عجلات مزدوجة الطبقة
13 عجلة، بما في ذلك 2 عجلة تغذية، 11 عجلة تسوية
مادة عجلة التسوية: 42Cr. قطر: 130mm، إذا تم إخمادها
بطاريات تسوية طبقتين، محرك محرك الدودة المسمار لضبط تحركات الطبقة صعودا وهبوطا.
نظام النقل يتضمن محركًا قابلًا للتعديل، ومركز تخفيف السرعة وما إلى ذلك.
تحركات إطعام الألواح صعوداً وهبوطاً مع الهيدروليكية.
الوحدة مع نظام توجيه
قياس الطول
يتم تثبيت مكشف العد الطول على الدوال
4القطع (مقطع البلازما اليدوي الذي أعده العميل)
5وحدة قطع مزدوجة الحافة
هو لقطع حافة الخدش من لوحة الفولاذ المطاطية الساخنة للحصول على العرض الدقيق للقطب الضوئي.
وهي تستند إلى مبدأ القص التداول لقطع ورقة الصلب. هناك عجلة في الجزء الأمامي من وحدة القطع.
إنه للسيطرة على القطع المستقيم عن طريق تغيير موقع شفرة القطع للحصول على عرض مختلف من ورق قطب خفيف من حجم مختلف.
بما في ذلك:
طاولة دعم مع القضبان
أدوات التثبيت، قطعة
وحدة قطع الحافة ذات الشفرات المزدوجة مع محرك وصندوق التروس.
6وحدة قطع الشفرة
تتميز آلة قطع الصلب بالشفرة المكشوفة، والتي تستند إلى مبدأ القطع بالتمرير لقطع ورقة الصلب. هناك عجلة في مقدمة وحدة القطع.
إنه للسيطرة على درجة قطع الشفرة. عن طريق تغيير موقف مغلق على الدوللي للسيطرة على معدل قطع الشفرة.
بما في ذلك:
طاولة دعم مع القضبان
أدوات التثبيت، قطعة
وحدة قطع حافة ذات شفرة واحدة مع محرك وصندوق التروس.
7طاولة دعم من نوع الكرة للورق المكعب النهائي
8نظام كهربائي:
طاولة التحكم المركزية
PLC، عاكس محرك عاكس لها ميزة الاستجابة السريعة والنشاط الجيد، والتي يمكن أن تتحكم بفعالية دقة القياس
وسرعة الركض
9النظام الهيدروليكي:
الطاقة الهيدروليكية 25L/min
بما في ذلك: المحطة الهيدروليكية ، الصمامات ، خزان الزيت ، المفاصل ، الأنابيب الناعمة ، الأنابيب الصلبة وما إلى ذلك.
ما هو الفرق بين نسختنا القياسية المقطوعة على طول والنسخة الاقتصادية؟
بالمقارنة مع القطع القياسي إلى الطول ، النوع الاقتصادي ليس لديه ما يلي:
1) جهاز هيدروليكي للضغط على القيادة، رأس المبرح، القضيب وإمداده.
يجب على المستخدم استخدام رافعة لرفع ورقة الرأس إلى وحدة التسوية.
2) آلة قشرة العجلات المتحركة الهيدروليكية: QC12Y-6X2000
يجب على المستخدم استخدام آلة قطع البلازما اليدوية لقطع الورقة.
التواصل مع العملاء
ج: كيفية قطع ورقة مع جانب واحد واسعة صغيرة وواحد الجانب ورقة واسعة كبيرة من قبل هذه الآلة؟
ب: أولا، هناك وحدة قطع حافة مزدوجة، هو لقطع حافة الخدش من لوحة الصلب المطاط الساخن للحصول على عرض دقيق للقطب الضوء،
ومن ثم يمكننا استخدام وحدة قطع الشفرة لدينا لقطع ورقة الفولاذ إلى قطعتين مع جانب واحد صغيرة والجانب الآخر أكبر ورقة. هناك
الدوللي في الجزء الأمامي من وحدة قطع. هو للسيطرة على درجة القطع مخفية. عن طريق تغيير موقف مغلق على الدوللي للسيطرة على
معدل قطع الشفرة.
ج: كم نموذج لدينا للقطع على طول؟
ب: لدينا ثلاثة أنواع، 6X1600-12 متر ((لحد أقصى قطع الطول 12 متر) ، 6X1600-14 متر ((لحد أقصى 14 متر) و 6X1600-16 متر
(لحد أقصى 16 متر).
ج: كم مدة فترة ضمان الجودة الخاصة بك
و عندما تصل الآلة إلى ورشة العملاء، سنرسل المهندس لتشغيل الآلة وتدريبها.
ولكن أيضاً، يمكن للعميل أن يدع مهندسه إلى ورشة عملنا للدراسة قبل التسليم.
