| الاسم التجاري: | CMC |
| Model Number: | LDC-350/2000 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، T/T |
| القدرة على التوريد: | وفقا لمتطلبات محددة |

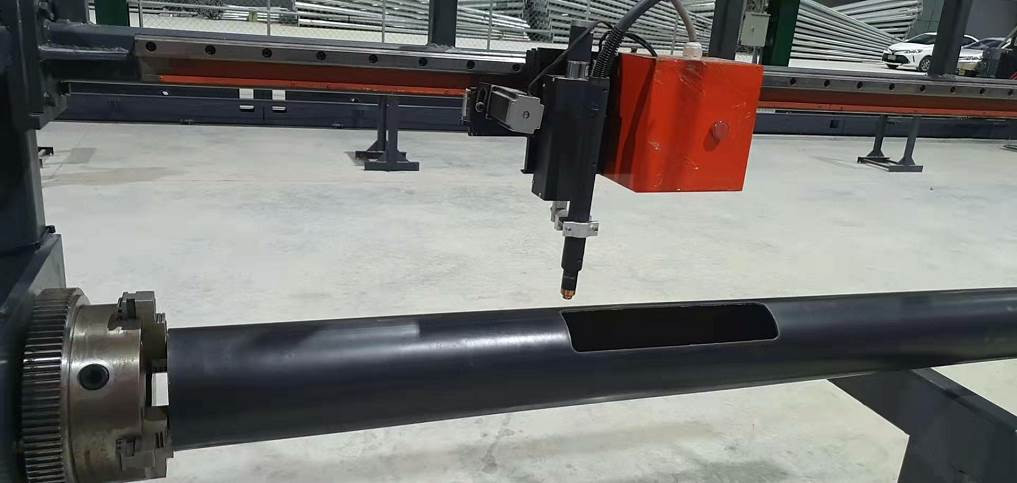

آلة قطع باب القطب الليزر CNC ، الطراز: LDC-350/2000
数控激光路灯杆电门切割机 ، 型号: LDC-350/2000
(适合圆杆 ، 棱杆 للقطب المستدير ، القطب المخروطي ، القطب المثمن ، القطب المضلع)
التطبيق: 应用
إنه مناسب للقطب المخروطي ، القطب المستدير ، القطب القطب المثمن ، القطع CNC ، شكل القطع يمكن أن يكون رسمًا مصممًا بواسطة الكمبيوتر.

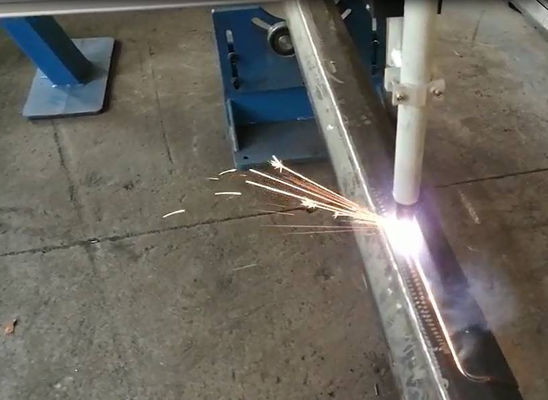

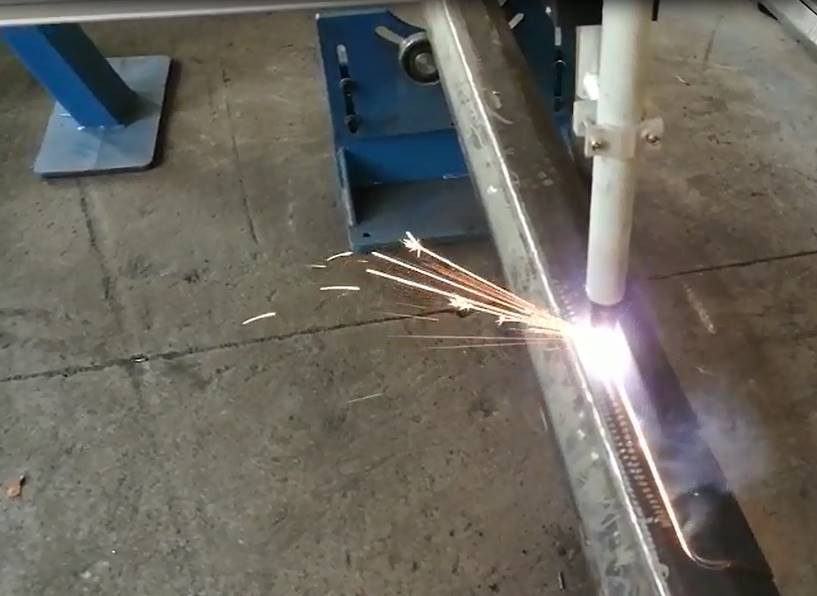

مصدر القطع هو الليزر التلقائي. وبالتالي فإن سرعة القطع ستكون سريعة ، وجودة الحافة أفضل ثم قطع البلازما واللهب.

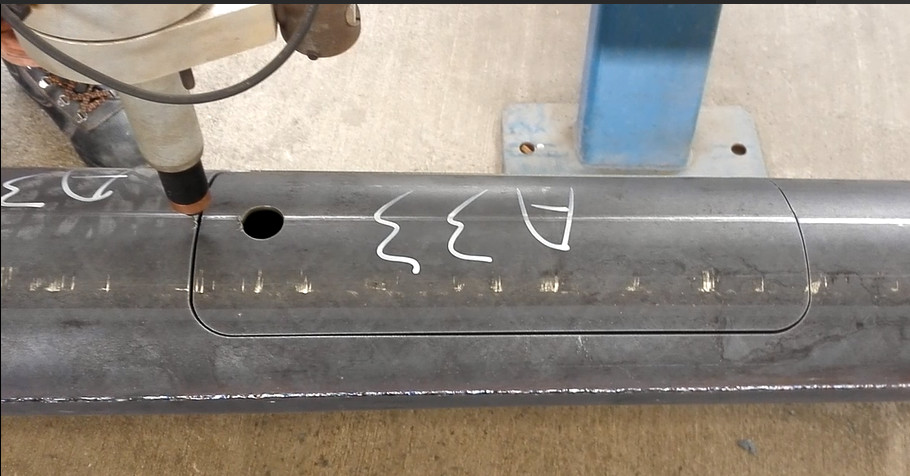

النقطة الرئيسية ، نظرًا لاستخدام طريقة قطع الليزر ، تكون فجوة القطع صغيرة نسبيًا ، وتستخدم القطع المقطوعة عمومًا كغطاء للأبواب.
适用于圆锥形杆 ، 圆杆 ، 八角形灯杆电门的数控切割 ، 切割形状可以是任何电脑 cad 可以绘制的图形都可以通过随机附带的专用软件来切割.
切割源是自动激光 ، 因此切割速度会很快 ، 并且切口光滑圆整 ، 切口质量比等离子和火焰切割更好.
由于使用激光的切割方式 ، 切割缝隙比较小 ، 一般割下的件 ، 作为门盖使用.
المعلمة الرئيسية: 主要技术参数
| لا. | غرض | المعلمة |
| 1 | مادة القطب 杆子材质 | الصلب 钢 |
| 2 |
الأعلى. طول القطع ، محور x 最大切割长度 ، x 轴 |
2000mm (لقطع السكتة الدماغية مرة واحدة) |
| 3 |
زاوية الدوران ، محور 旋转角度 ، a 轴 |
أي زاوية 0 ~ 360 درجة |
| 4 | القطر الخارجي للأنابيب最小杆子直径 | 60 |
| 5 | ماكس أنبوبالقطر الخارجي 最大杆子直径 | 350 |
| 6 | أقصى وزن القطب 最大杆子重量 | 350 كجم |
| 7 | كحد أقصى للقطب 最大杆子长度 | 12m ، 14m |
| 8 | نظام التحكم CNC 数控系统 |
方菱异形管数控系统 L6000 Fangling L6000 |
| 9 | مصدر ليزر الألياف 激光光源 |
锐科激光器 Raycus 3kw |
| 10 | شعلة قطع الليزر 激光头 | هـ 2.0 |
| 11 | ضابط ارتفاع الليزر 激光调高器 | IHC100B |
| 12 | نظام ضبط ارتفاع الليزر 激光升降模组 | MS-J150 |
| 13 | جهاز تبريد الليزر 激光冷水机 | HL-2000-QG2/2 |
| 14 |
建议使用气体 ، 氧气 اقتراح قطع الغاز: O2 |
O2 |
| 15 |
سماكة القطع والسرعة 切割厚度和速度参考 |
见附件 |
| 16 | قطع الفجوة | حوالي 0.3-0.5 مم |
| 17 | المحرك الرئيسي/العلامة التجارية 电机 | محرك المؤازرة 伺服 |
| 18 | محور التحكم 控制轴 | 3 محور ، x ، a ، z 3 轴数控 ، x ، a ، z |
| 19 |

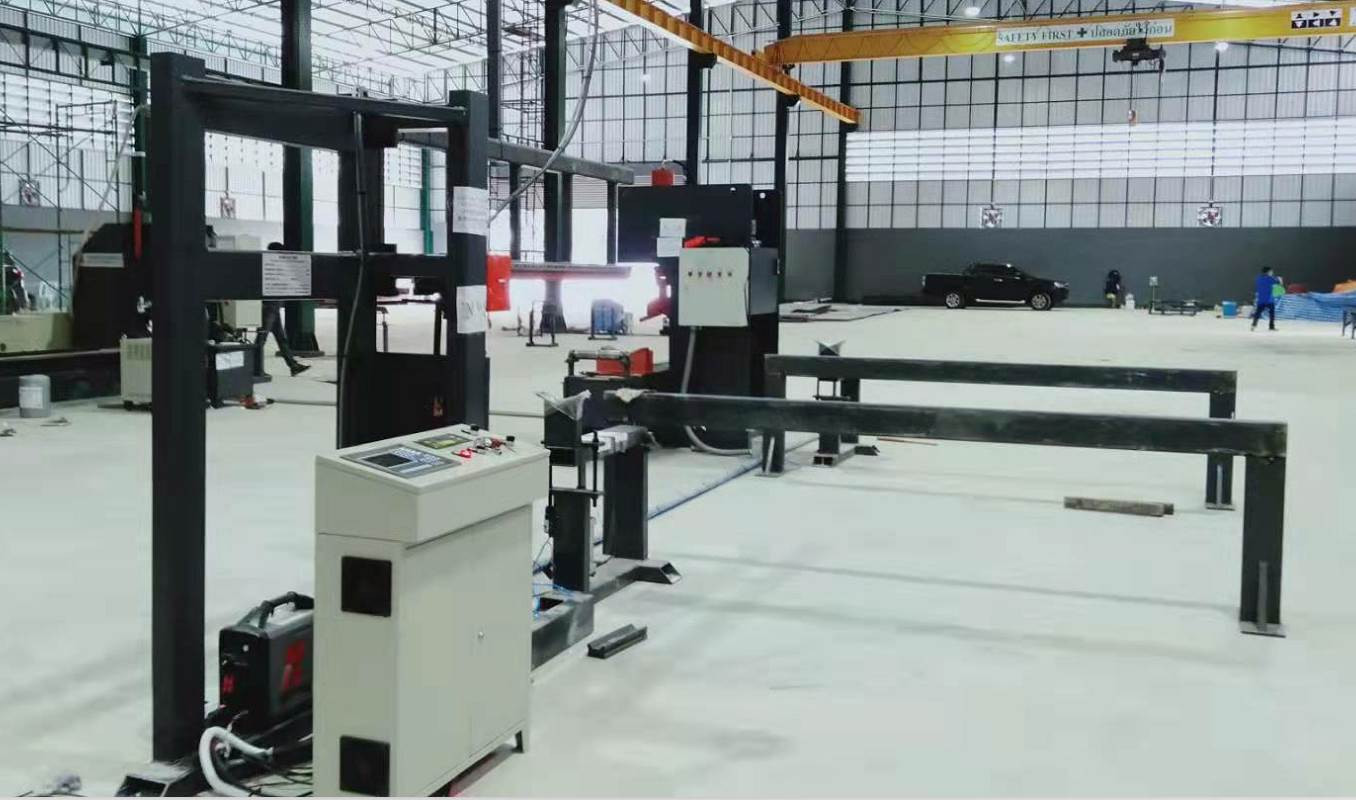

وضع العمل: كنوع خط التجميع ، تركه داخل وفات 工作形式: 流水线型式 ، 左进右出 ، 一个生产方向 |
يجب وضع القطب الذي ينتظر القطع على جانب واحد من الماكينة على التوالي ، ويجب نقل تلك القطب النهائي إلى الجانب الآخر من الماكينة على التوالي. إنقاذ العمل ، الشحن السريع 安定 التفريغ. 等待切割的 ، 成一排在机器一边 ، 切割完成的 ، 移动到机器的另外一边 ، 成一排. 省人工 ، 上下杆速度快. |
| 20 | درجة الحرارة البيئية 环境温度 | 0-45 ℃ |
| 21 | الرطوبة 湿度 | <90 ٪ ، لا تكثيف 无凝结 |
| 22 | محيط 周边环境 | التهوية ، لا هز كبير ، 通风 ، 无大的震动 |
| 23 |
جهد المدخلات 输入电压 (يمكن تقديمها وفقًا لمتطلبات جهد البلد للمشتري.) 可以按照客户方的国家电压提供 |
单相 مرحلة واحدة ، 220 فولت ، 50 هرتز 三相 ثلاث مراحل ، 380 فولت ، 50 هرتز |
سماكة القطع والسرعة
切割厚度和速度参考
|
厚度 مم سماكة |
切割气体 الغاز |
切割速度 م/دقيقة. سرعة قطع |
功率 ث قوة |
气压 بار ضغط الغاز |
切割高度 مم ارتفاع الفوهة |
| 2 | O2 | 5.5-6.5 | 3000 | 0.7 ~ 0.9 | 0.4 |
| 3 | O2 | 3.8-4.5 | 3000 | 0.7 ~ 0.9 | 0.4 |
| 4 | O2 | 3.3-3.6 | 3000 | 0.7 ~ 0.9 | 0.4 |
| 5 | O2 | 3-3.3 | 3000 | 0.5 ~ 0.7 | 0.4 |
| 6 | O2 | 2.9-3.1 | 3000 | 0.5 ~ 0.7 | 0.4 |
| 8 | O2 | 1.2 ~ 1.3 | 3000 | 0.7 ~ 0.9 | 0.4 |
| 10 | O2 | 1.1 ~ 1.2 | 3000 | 0.7 ~ 0.9 | 0.4 |
| 12 | O2 | 0.9 ~ 1.0 | 3000 | 0.9 ~ 1.1 | 0.4 |
نظام التحكم CNC Fangling L6000
方菱异形管数控系统 L6000
|
IMC6610 运动控制器
IMC6610 تحكم الحركة
|
电机控制 السيطرة على المحرك
|
6 路高速脉冲输出伺服驱动器 ، 位置模式 ، 最高频率 3MHz ، 含焦点轴控制 ، 包含 6 路编码器反馈 6 اتجاهات ناتج النبض العالي السرعة ، وضع الموضع ، الحد الأقصى للتردد 3MHz ، بما في ذلك التحكم في المحور البؤري وردود الفعل المشفرة 6 طرق |
|
每轴独立伺服报警和使能 كل محور له إنذار مؤازرة مستقل وتمكين وظيفة |
||
|
运动控制性能 أداء التحكم في الحركة
|
控制周期 1ms دورة التحكم: 1 مللي ثانية |
|
|
S 型加减速 التسارع والتباطاع على شكل S |
||
|
贝塞尔曲线拟合算法 خوارزمية تركيب منحنى Bessel |
||
|
激光控制信号 إشارة التحكم بالليزر
|
2 路 PWM 信号 ، 可选择 24V 或 5V 2 طريقة PWM إشارة ، 24 فولت أو 5 فولت |
|
|
4 路 DA0 ~ 10V 模拟量输出 4 Way DA0 ~ 10V الناتج التناظرية |
||
|
总线接口 واجهة الحافلة |
2*rs232،2*rs485،1*rs422،2*can | |
|
网络接口 واجهة الشبكة |
2*RJ45 | |
|
IO 信号 إشارة IO |
32 路输入 ، 含轴限位输入口 ، 低有效. 32 مدخلات الطريق ، بما في ذلك واجهة إدخال حد المحور ، فعالة منخفضة. |
|
|
32 路输出 ، 高有效 32 مخرجات ، فعالة عالية |
||
|
供电 قوة |
直流 24 فولت ، 3 أ DC 24V ، 3A |
|
|
系统工作环境 حالة العمل
|
温度 -20 ℃至 +60 ℃；相对湿度 0-95 ٪ 无凝结 نطاق درجة الحرارة: -20 ℃ إلى +60 ℃ ؛ الرطوبة النسبية 0-95 ٪ لا تكثيف |
|
|
IHC100B 激光调高器
IHC100B ضابط ارتفاع الليزر
|
电机控制 السيطرة على المحرك |
模拟量伺服驱动器 ، 速度模式 برنامج تشغيل المؤازرة التناظرية ، وضع السرعة |
|
IO 信号 إشارة IO |
上下限位 + 2 路输入 + 2 路输出 الحدود العلوية والسفلية + 2 إدخال طريقة + 2 طريقة الإخراج |
|
|
接口 واجهة |
和轴卡网络通讯 التواصل مع شبكة بطاقة المحور |
|
|
供电 قوة |
直流 24 فولت ، 2 أ DC 24V ، 2A |
单腔光纤激光器
مولد الليزر: Raycus 3KW
光学特性 الخصائص البصرية
| 功率 القوة | 3000W |
| 波长范围 الطول الموجي | 1080 ± 10 نانومتر |
| 光纤芯径 القطر الأساسي الألياف الإخراج | 25μm /50μm |
| 光缆长度 طول الكابل | 12 م 或定制/12 م أو مخصصة |
| 输出连接器 توصيل الشعاع | QBH 或定制/QBH أو مخصص |
| 指示光 توجيه الشعاع | 红色/أحمر |
| 工作模式 وضع التشغيل | 连续或调制/مستمر أو معدّل |
| 偏振方向 الاستقطاب | 随机/عشوائي |
| 输出功率稳定度 (25 ℃) استقرار الطاقة | ＜ ± 1.5 ٪ (2H) |
| 功率调节范围 نطاق ضبط الطاقة | 10 ٪ -100 ٪ |
| 最大调制频率 ماكس. تردد التعديل | 5khz |
| 机械尺寸及重量 | |
| 重量 الوزن | ＜ 35 كجم |
| 机身外形尺寸 ميزة الخطوط العريضة | 80mm*402mm*346mm |
| 电学特性 | |
| 电压 الجهد | 220 ± 20V ، AC ، PE ، 50/60Hz |
| 功耗 استهلاك الطاقة | 6.0 كيلوواط |
| 控制方式 واجهة التحكم | RS232 |
| 水冷参数 | |
| 制冷量需求 ميني. سعة تبريد المياه | 4.5 كيلوواط |
| 设置温度 إعدادات درجة الحرارة |
25 ℃ (激光模块 ، وحدة الليزر) ، 30 ℃ (QBH) |
| 水管尺寸 (外径) حجم أنابيب التبريد (خارجي) | φ12mm |
| 冷却水流量 تدفق مياه التبريد | > 20L/دقيقة |
|
QBH 冷却水流量 QBH إفرازات ماء التبريد |
1.5 ~ 2.0L/دقيقة |
