| Brand Name: | CMC |
| Model Number: | 2-WE67K-400/7000 |
| MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| Payment Terms: | T/T، L/C |
| Supply Ability: | وفقا لمتطلبات محددة |
التطبيق: تصنيع أعمدة الضوء والعمود العالي
| الخصائص التقنية | |||
| 1 | النوع | آلة متعددة التزامية هيدروليك CNC الكهربائية - هيدروليك synchro | |
| 2 | القوى العاملة | 2×400 طن | |
| 3 | طول الجدول | 2×7000ملم | |
| 4 | المسافة بين الإطارات | 5600ملم | |
| 5 | عمق الحلق | 950ملم | |
| 6 | ارتفاع مفتوح | 970ملم | |
| 7 | السكتة الدماغية | 320ملم | |
|
8 |
العمل السرعة |
التفريغ | 60 ملم/ثانية |
| العمل | 7mm/s | ||
| العودة | 60 ملم/ثانية | ||
| 9 | المحرك الرئيسي | 2x30kw | |
| 10 | نظام CNC |
النوع: DELEM DA53T شركة ديلم، هولندا 2 (Y1,Y2) + نظام التوجيه |
|
| 11 | أداة |
انظر الصفحة التالية طاولة مع نظام التوجيه الميكانيكي |
|
| 12 | الختم في الأسطوانات | نوع NOK أو SKF | |
| 13 | المكونات الهيدروليكية | بوش ريكسروث، ألمانيا | |
| 14 | مضخة هيدروليكية | (ساني) (هيتك) العلامة التجارية الأمريكية مصنوعة في الصين | |
| 15 | جهاز استشعار العرض الخطي | فاغار، إسبانيا | |
| 16 | العناصر الكهربائية الرئيسية في الخزانة | (شنايدر) ، (فرنسا براند) | |
| 17 | وزن | 2x50000 كجم | |
| 18 | الحجم الكلي ((ملم) LxWxH |
2 × 7200 × 2710 × 5696 فوق ارتفاع الأرضية: 4500 الطول الإجمالي مع نظام التفريغ الجانبي: 17500 العرض الإجمالي مع الدعم الأمامي4040 |
|
| 19 | التعبئة: | الجهاز سيتم تفكيكه أثناء النقل | |
تفاصيل أدوات الفرامل
| مع 1 |
حامل أدوات واحد، سمك 18 مليمتر مناسبة لقطب الشارع. L = 14 مترا |
|
| الخيار 1 |
أداة إعداد واحدة، لقطب الشارع الثمانية الأطراف، 60 ملم أو.د L = 14 مترا |
|
| الخيار 2 |
مجموعة واحدة من القوالب المتعددة في الجزء السفلي، لقطب الشارع الثمانية الأطراف وقطب الصاري العالي 150×150 14 متر |
|
| الخيار 3 |
أداة قطب مخروطي بمعدل مخروط مزدوج معدل التواء 11/1000 (قطر 60 ~ 236) ، 13/1000 (قطر 60 ~ 268) ، سمك القطب: 3 ~ 4mm 7 أدوات مخروطية من نوع تشكيل مناسبة للقطب المخروطي Total length of mold 16 متر، نوع القسم
|
|
| الخيار الرابع | دعم أداة مخروط على كلا الجانبين حامل أعلى ، 6.5m ، للجانب الكبير من أداة أعلى |
| الخيار 5 | نوع الدفع نظام التفريغ الجانبي للقطب الضوء | |
| الخيار 6 |
وظيفة التشخيص عن بعد يمكن لمورد الآلة أن يساعد العميل في تشخيص خطأ عن بعد وتعديل المعلمات عن بعد. |
|
| الخيار السابع |
نظام الانحناء الآلي للقطب الضوئي بما في ذلك: A. أطباق الفولاذ تحمل العربة B. رافعة تحميل ج. عجلة جانبية من صفيحة فولاذية ومرفق الاحتفاظ D. نظام تغذية لوحة CNC E. جهاز وضع جانبي F. تمديد نظام تفريغ الجانب G. نظام إفراز الجانب القطبي و رف التخزين |
|
| الخيار الثامن | قطع غيار (لنموذج 400 طن) |
الأداء الرئيسي:
لذلك لديها قوة عالية و صلابة جيدة
الفرامل الضغطية تبني صمام متناسب كهربائي هيدروليكي لضمان مزامنة كلا الأسطوانتين.الصمام النسبية مصنوعة من قبل شركة بوش ريكسروث مع أداء جيد جدا مثل الاحتكاك الصغير بين أزواج العمل الميكانيكية، مكبر إلكتروني رفيع ومغناطيس كهربائي بقوة تحكم عالية وتأثير مستمر.هناك اثنين من العارضات raster على جانبي الجهاز للحصول على إشارة من موقف رام باستمرار وإعادة تغذية إشارة إلى نظام التحكم، ثم نظام التحكم سوف تتحكم الصمام الكهربائي الهيدروليكي لجعل اثنين من الأسطوانات التزامن على آلة واحدة.
إذا كنت بحاجة إلى وحدتين تعملان معا، تحتاج فقط إلى تدوير مفتاح إلى وضعية المزامنة على لوحة التحكم في الوحدة الرئيسية.سيتم إرسال إشارة موقع كل من الوحدات إلى نظام التحكم CNC (نظام ديلم)، وإشارة الخروج من نظام CNC سيتم إرسالها إلى صمام متناسب وصمام التعبئة المسبقة. للسيطرة بسرعة إلى أسفل، نقطة تغيير السرعة،سرعة الضغط وسرعة العودة للحفاظ على وحدتين المزامنة بدقة عالية

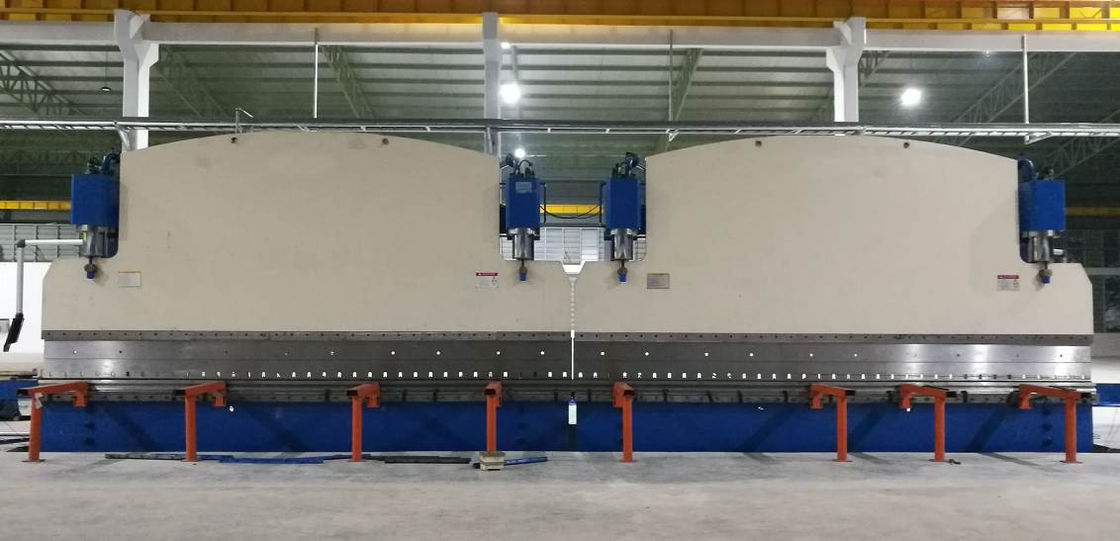

| الجزء الأمامي من الآلة |
|
|

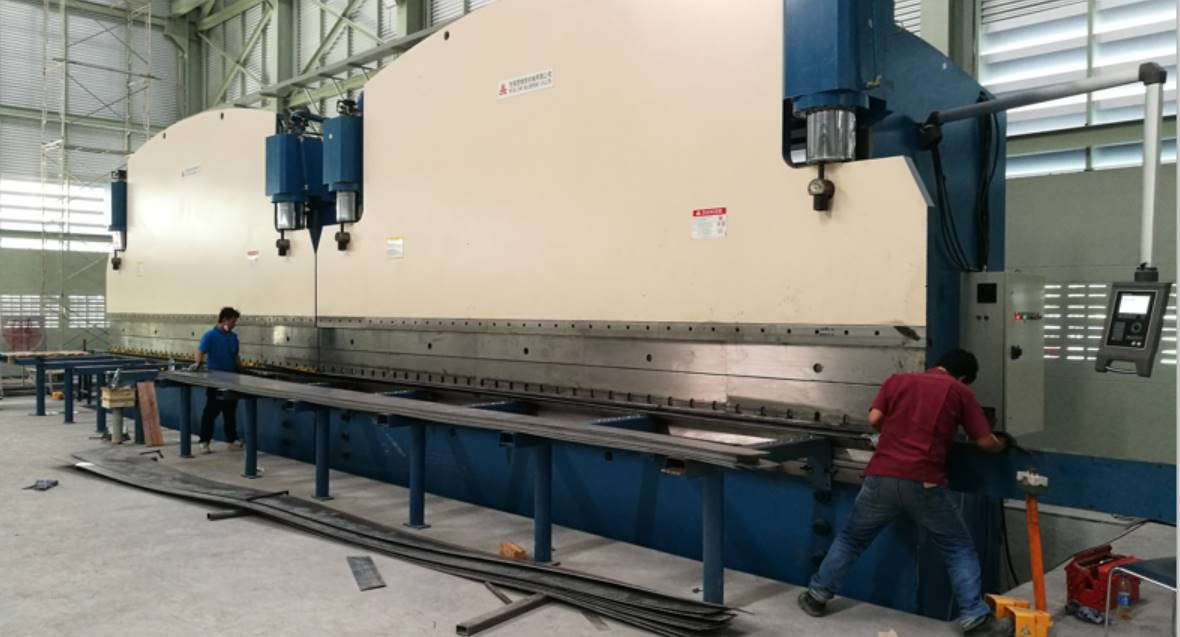

| جانب الجهاز |
|
|
| نظام التفريغ الجانبي |
|
