آلة قطع لفائف الفولاذ 6 × 1600 آلة قطع اقتصادية إلى الطول

تفاصيل سريعة:

الوصف:

المعلم التقني

1سمك المادة: 2mm-6.0mm ل Q235A الصلب الخفيف المطاط الساخن

2عرض المادة: 800-1600mm

3وزن لفائف الصلب: ماكس 15 طن

4- قطر داخلي لفكرة الصلب: Φ500mm-Φ750mm

5سرعة التسوية: 5-15m/min

6عدد أدوات التسوية: 13

7قطر أدوات التسوية: 130 ملم

8نطاق الطول للمقاييس: 2000~12000mm حسب المتطلبات.

10مساحة التحمل للقطع: ± 15 ملم (على أساس لوحة بطول 8 م)

11طاقة المحرك الرئيسي للتسوية: 37 كيلوواط (مجموع حوالي 57 كيلوواط)

12. مساحة واسعة للآلة: حوالي 7000ملم

التطبيق:

إنه للفك المواد الخفيفة ، والتسوية ، والقطع ، وقطع حافة الخدش و عملية قطع الشفرة ،

للحصول على جانب واحد عرض صغير + جانب واحد عرض كبير لوحة الفولاذ.

المواصفات

1عربة حمولة بطاقة فولاذية

أعلى وأسفل: هيدروليكية

حركة أفقية: ذات محرك

الحد الأقصى لوزن التحميل: 15 طن

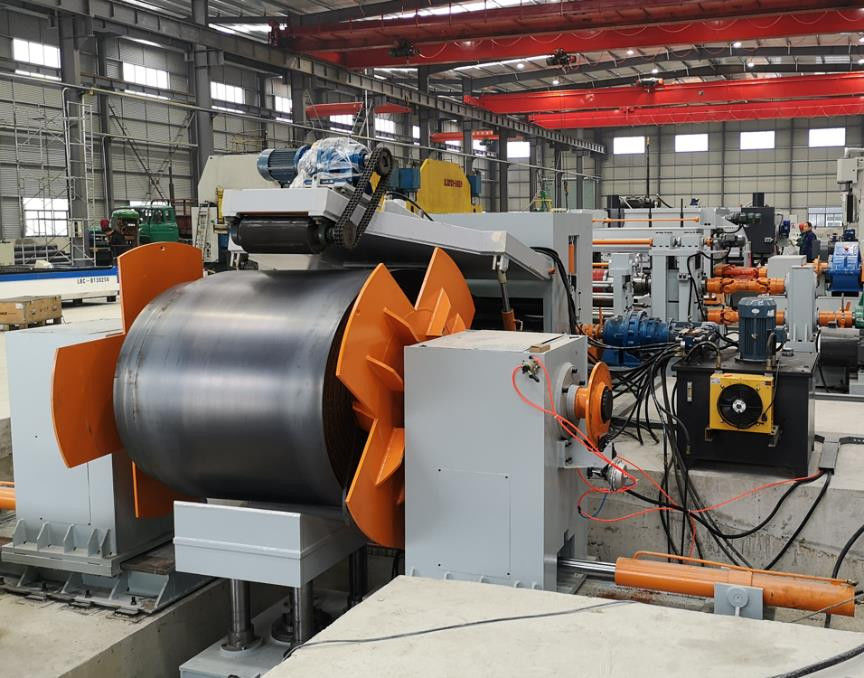

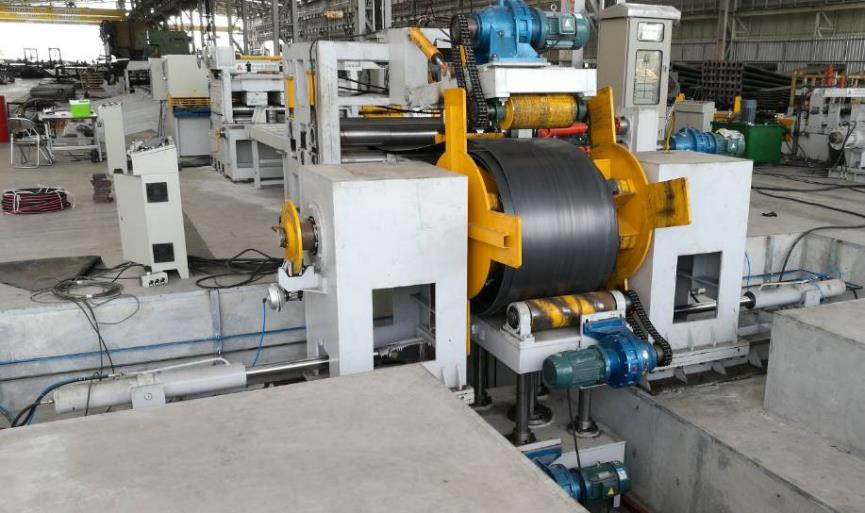

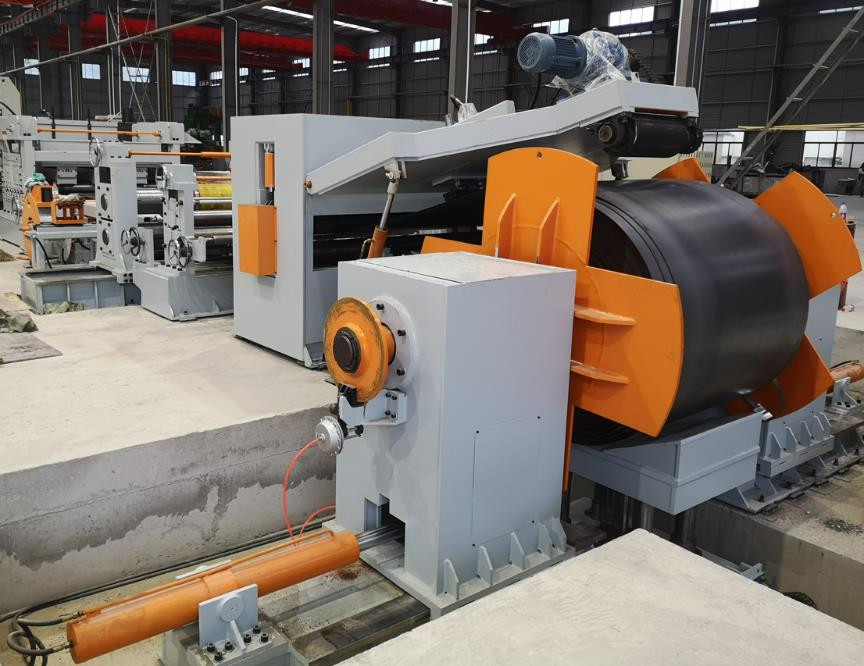

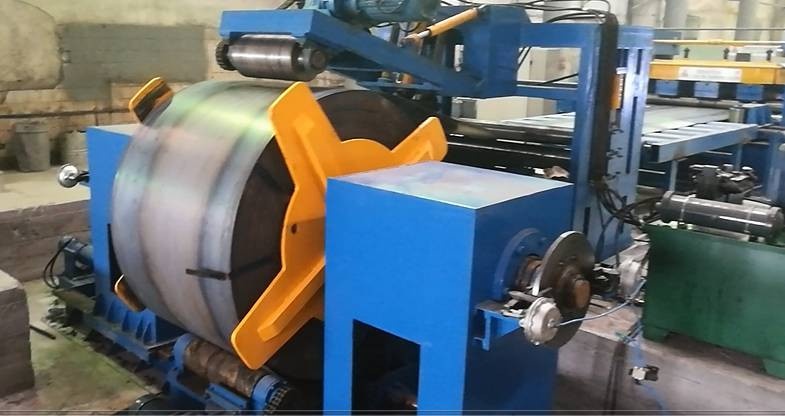

2جهاز إزالة الملفات الهيدروليكية ذات الرأس المزدوج:

بما في ذلك: الدفع المحرك، المحرك، المكبّر،

نظام السلسلة يأخذ التحول للدوران. يمكن أن يكون اتجاه الدوران في اتجاه عقارب الساعة أو غيرها.

فتح وإغلاق: هيدروليكي

الحد الأقصى لوزن التحميل: 15 طن

3وحدة التسوية: (نوع طبقتين)

عجلات مزدوجة الطبقة

13 عجلة، من بينها 2 عجلة تغذية، 11 عجلة تسوية

مادة عجلة التسوية: 42Cr. قطر: 130mm، إذا تم إخمادها

طبقتين أدوات التسوية، محرك محرك الدودة المسمار لضبط طبقة تحرك صعودا وهبوطا

نظام النقل يتضمن محركًا قابلًا للتعديل، ومركز تخفيف السرعة وما إلى ذلك.

تحركات إطعام الألواح صعوداً وهبوطاً مع الهيدروليكية.

الوحدة مع نظام توجيه

قياس الطول

يتم تثبيت مكشف العد الطول على الدوال

4قطع (مقطع بلازما يدوي أعد من قبل العميل)

5وحدة قطع مزدوجة الحافة

هو لقطع حافة الخدش من لوحة الفولاذ المطاطية الساخنة للحصول على العرض الدقيق للقطب الضوئي.

وهي تستند إلى مبدأ القص التداول لقطع ورقة الصلب. هناك عجلة في الجزء الأمامي من وحدة القطع.

إنه للسيطرة على القطع المستقيم عن طريق تغيير موقع شفرة القطع للحصول على عرض مختلف من ورق قطب خفيف من حجم مختلف.

بما في ذلك:

طاولة دعم مع القضبان

أدوات التثبيت، قطعة

وحدة قطع الحافة ذات الشفرات المزدوجة مع محرك وصندوق التروس.

6وحدة قطع الشفرة

تستند آلة قطع الشفرة إلى مبدأ قشر التدحرج لقطع ورقة الصلب. هناك دولي في الجزء الأمامي من وحدة القص.

إنه للسيطرة على درجة قطع الشفرة. عن طريق تغيير موقف مغلق على الدوللي للسيطرة على معدل قطع الشفرة.

بما في ذلك:

طاولة دعم مع القضبان

أدوات التثبيت، قطعة

وحدة قطع حافة ذات شفرة واحدة مع محرك وصندوق التروس.

7طاولة دعم من نوع الكرة للورق المكعب النهائي

8نظام كهربائي:

طاولة التحكم المركزية. PLC، عاكس محرك محول لديها ميزة الاستجابة السريعة والنشاط الجيد، والتي يمكن أن تتحكم بفعالية دقة القياس وسرعة التشغيل.

9النظام الهيدروليكي:

الطاقة الهيدروليكية 25L/min

بما في ذلك: المحطة الهيدروليكية ، الصمامات ، خزان الزيت ، المفاصل ، الأنابيب الناعمة ، الأنابيب الصلبة وما إلى ذلك.

ما هو الفرق مع قطعنا القياسي على طول والاقتصادي؟

بالمقارنة مع القطع القياسي إلى الطول ، النوع الاقتصادي ليس لديه:

1) هيدروليكي توجيه-ضغط، رأس مجرفة، قرص وتغذية جهاز

يجب أن يستخدم المستخدم رافعة لرفع وتجميع رأس ورقة إلى وحدة التسوية

2) آلة قشرة العجلات المتحركة الهيدروليكية: QC12Y-6X2000

يجب على المستخدم استخدام آلة قطع البلازما اليدوية لقطع الورقة.

التواصل مع العملاء

العميل: كيفية قطع ورقة ذات جانب صغير وعرض كبير من جانب واحد بواسطة هذه الآلة؟

المورد: أولا، هناك وحدة قطع حافة مزدوجة، هو لقطع حافة الخدش من لوحة الفولاذ المطاط الساخن للحصول على عرض دقيق للقطب الضوئي،

ثم يمكننا استخدام وحدة التقطيع الشوكي لقطع ورقة الصلب إلى قطعتين مع جانب صغير وآخر أكبر ورقة.

هناك الدوللي في الجزء الأمامي من وحدة قطع. انها للسيطرة على درجة القطع مخفية. عن طريق تغيير موقف مغلق على الدوللي

للسيطرة على معدل قطع الشفرة.

الزبون: كم نموذج لديك للقطع على طول؟

المورد: لدينا ثلاثة أنواع، النموذج رقم 6X1600 - 12 متر (لحد أقصى طول القطع 12 متر) ، النموذج رقم 6X1600 - 14 متر

(أقصى طول للقطع 14 متر) والنموذج رقم 6X1600 - 16 متر (أقصى طول للقطع 16 متر).

العميل: كم مدة ضمان الجودة؟

المورد: ضمان جودة الجهاز هو سنة واحدة. بمجرد وصول الجهاز إلى ورشة العملاء، سنرسل المهندسين لتثبيت الجهاز وتشغيله وتدريبه.يمكنك أيضا إرسال المهندسين إلى ورشة عمل لدينا لدراسة التشغيل قبل تسليم الجهاز.
