| الاسم التجاري: | CMC |
| Model Number: | HJZ-2500 |
| الـ MOQ: | 1 set |
| السعر: | According to requirements |
| شروط الدفع: | T/T, L/C, FOB, CIF |
| القدرة على التوريد: | Negociate |

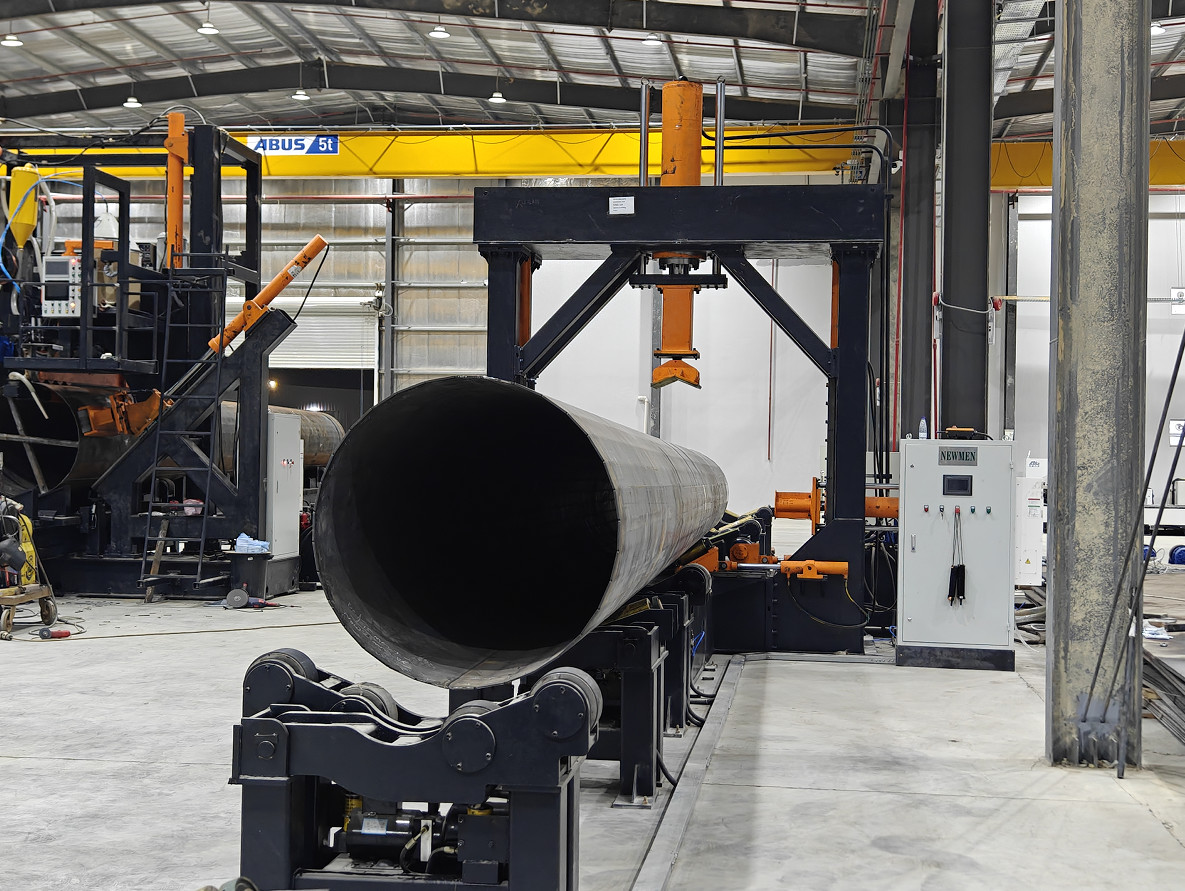

آلة تصويب التجمعات العالية
النموذج: HJZ-2500
نطاق التطبيق:
1مناسبة بشكل رئيسي لـ Monopole ، القطب الذكي ، قطب 5G ، قطب الكهرباء ، قطب الطوق العالي ، مع قطر كبير نسبيًا وسمك أكبر
2الوظيفة الأولى: تصويب القطب بعد لحام طولي.
3وظيفة 2: بعد الانحناء ، يتم توحيد القطعتين بواسطة الأسطوانات العليا والجانبية ، ثم يتم إجراء لحام بقعة يدويًا ، وهو أمر مناسب لعملية الحام التالية.
4الوظيفة 3: انها دائرة كاملة للقطب لحام، والتي هي مريحة لتجميع اللحاء.
الخصائص التقنية الرئيسية
| لا، لا، لا | البند | الوحدة | القيمة |
| 1 | النموذج | HJZ-2500 | |
| 2 |
أقصى قطر للقطب |
ملم | 2500 |
| 3 | قوة القوى العاملة | KN | 1200 |
| 4 | الحد الأقصى للمضرب الهيدروليكي العلوي | -أجل | 850 |
| 5 | المسافة القصوى من قضيب المكبس العلوي إلى طاولة العمل | -أجل | 2500 |
| 6 | طاقة الأسطوانة ذات الجانبينقوة | KN | 300X2 |
| 7 | مسار الاسطوانة الجانبية | ملم | 600 |
| 8 | مسافة الحركة من الأعلى إلى الأسفل للأسطوانات ذات الجانبين | ملم | 1200 |
| 9 | ضغط العمل القصوى | MPa | 21 |
| 10 | ارتفاع طاولة العمل فوق الأرض | ملم | 650 |
| 11 | المسافة الداخلية للعمود | ملم | 2700 |
| 12 | الرئيسيقوة المحرك ((مضختان) | كيلوواط | 15+5.5 |
| 13 | الوزن | كيلوغرام | 19000 |
| 14 | مساحة الآلة | ملم | 27000*3500*4100 |
1هذه الآلة هي هيكل منضدة عمل ثلاثي الحزم، معالهيدروليكية الرئيسيةأسطوانة مثبتة في مركز الشعاع العرضي العلوي وتسير صعودا وهبوطا.
2الجانبينالهيدروليكيةيتم تثبيت الأسطوانات على جانبي الرئيسيالجسم، والأسطوانات الجانبية تشغيل صعودا وهبوطا من خلال زوج من السكتة الطويلةالهيدروليكيةالأسطوانات.الموقفيتم تعديلها لتنسيق نقطة العملالجانبأسطوانة مع المركزمساحةمنقطب.
3. جميع الإجراءات هي jog ، مما يعني أن الضغط على الزر المقابل سيؤدي إلى الإجراء المقابل ، وسيتوقف إطلاقه. يمكن أن تعمل الأسطوانتين في وقت واحد أو بشكل منفصل
4تثبيت مجموعتين من أجهزة الدعم عجلة في المواقف الأمامية والخلفية من مكتب العمل للآلة، والتي يمكن رفعها لأعلى وأسفل لتسهيل حركة القطب إلى الأمام والخلف.
5تثبيت مجموعتين من الأجهزة الدورية في المواقع الأمامية والخلفية من مكتب العمل للآلة، والتي يمكن رفعها لأعلى وأسفل لتدوير القطب.
6يتم رفع جهاز العجلة الداعمة والجهاز الدوار، وكلها أجهزة هيدروليكية بقوة قوية، مستقرة وموثوقة.
7هناك أربعة صغارالهيدروليكيةالأسطوانات في الموقف المضيف، والتي تتحكم في موقع الأدوات بينها.
8سلطانية الزيت الرئيسية وسلطانية الزيت الجانبية لديها دوائر زيت منفصلة لا تتداخل مع بعضها البعض ولن تفقد الضغط.
9مجهزة بعصا التحكم عن بعد لاسلكية
10طبقة البولي يوريثان لمنع التجويف
