نطاق التطبيق:
1مناسبة بشكل رئيسي لـ Monopole ، القطب الذكي ، قطب 5G ، قطب الكهرباء ، قطب الطوق العالي ، مع قطر كبير نسبيًا وسمك أكبر
2الوظيفة الأولى: تصويببعضهاالقطب بعد اللحام الطويل
3وظيفة 2: بعد الانحناء ، يتم توحيد القطعتين بواسطة الأسطوانات العليا والجانبية ، ثم يتم إجراء لحام بقعة يدويًا ، وهو أمر مناسب لعملية الحام التالية.
4الوظيفة 3: انها دائرة كاملة للقطب لحام، والتي هي مريحة لتجميع اللحاء.
الخصائص التقنية الرئيسية
| لا، لا، لا | البند | الوحدة | القيمة |
| 1 | النموذج | HJZ-2200 | |
| 2 |
أقصى قطر للقطب |
ملم | 2200 |
| 3 | القوة العاملة للأسطوانة الهيدروليكية العليا | KN | 1200 |
| 4 | الحد الأقصى للمضرب الهيدروليكي العلوي | -أجل | 850 |
| 5 | المسافة القصوى من قضيب البينتون إلى طاولة العمل | -أجل | 2200 |
| 6 | طاقة الأسطوانة ذات الجانبينقوة | KN | 300X2 |
| 7 | مسار الاسطوانة الجانبية | ملم | 600 |
| 8 | مسافة الحركة من الأعلى إلى الأسفل للسيلندر ذو الجانبين | ملم | 1000 |
| 9 | ضغط العمل القصوى | MPa | 21 |
| 10 | ارتفاع طاولة العمل فوق الأرض | ملم | 350 |
| 11 | المسافة الداخلية للعمود | ملم | 2400 |
| 12 | الطاقة الكلية للمحرك | كيلوواط | 7.5+3 |
| 13 | الوزن | كيلوغرام | 10000 |
| 14 | الرئيسيجزءالحجم الكلي | ملم | 1600*3500*2800 |
شرح فني:

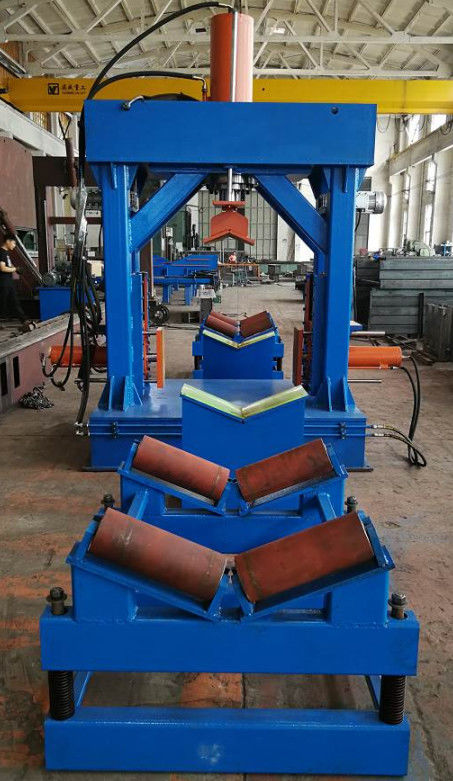

1هذه الآلة لديها هيكل من ثلاثة أشعة العمل، ويتم تثبيت أسطوانة الزيت في وسط الشعاع العلوي ويتم تشغيلها صعودا وهبوطا.
2يتم تركيب الأسطوانات على جانبي المحرك الرئيسي على جانبي المحرك الرئيسي، ويمكن تشغيل الأسطوانات الجانبية صعودا وهبوطا من خلال هيكل قضيب المسمار المحرك.
3. جميع الإجراءات هي الركض، أي الضغط على الزر المقابلة سيكون لها الإجراء المقابلة، وسوف تتوقف بعد إطلاق سراحه.الاسطوانات على جانبي يمكن أن تعمل في وقت واحد أو بشكل منفصل. .
4تثبيت مجموعتين من أجهزة الدوار الداعمة في المواقع الأمامية والخلفية من طاولة العمل للآلة لتسهيل حركة قطعة العمل ذهابا وإيابا.
5. يتم تجهيز العجلات الداعمة الأمامية والخلفية بأجهزة الربيع. عندما يتحرك العصا محوريًا ، يدعم الربيع العصا ويمكن أن يتحرك بحرية. عندما يتم الضغط على الأسطوانة ، يتم تحريكها إلى أسفل.الضغط يعمل على الربيع، يتم ضغط الربيع، و وجه العصا قريب من كتلة على شكل V. قطب مستقيم.
6أسطوانة الزيت الرئيسية وأسطوانات الزيت الجانبية لديها دوائر زيت منفصلة ، والتي لا تتداخل مع بعضها البعض ولن تفقد الضغط.
7مع جهاز التحكم عن بعد لاسلكي،
8غطاء البولي يوريثان لمنع التدفق
