| Brand Name: | CMC |
| Model Number: | CNC-4000*12000 |
| MOQ: | 1 مجموعة |
| السعر: | according to the machine requirement |
| Payment Terms: | FOB/CIF |
| Supply Ability: | يوافق متطلب |
1.☆مقدمة موجزة

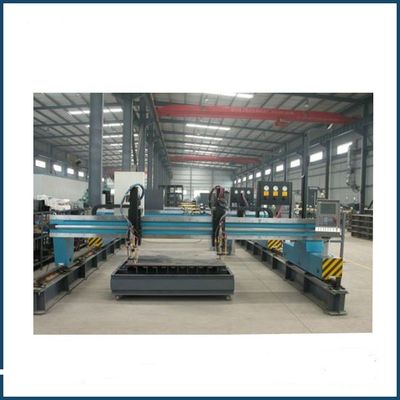

تعد آلة القطع الرقمية CNC Series نوعًا من معدات القطع التلقائية التي تم بحثها حديثًا ومتطورًا للوحة الصلب لدعم معالجة الأجزاء المعدنية بناءً على امتصاص البرامج المحلية والخارجية المتقدمة والأجهزة ، ويمكنها أداء القطع الرأسية والأفقية وقطعها على أي موقف من منحنى ARC ، والذي يتميز بدقة عالية من السطح والترجمة الصغيرة. يتم عرض الجهاز بهيكل مناسب ، وعملية سهلة ، والتكنولوجيا المتقدمة ، إلخ. قطع اللهب CNC هو طريقة تقليدية تقليدية للقطع الحراري ، والتي تنطبق على قطع لوحة الصلب الكربوني بجودة جيدة وسمك القطع 6-150 ملم. تنطبق آلة قطع البلازما CNC على قطع الفولاذ المقاوم للصدأ والفولاذ غير الفخري بسرعة سريعة ، وخشونة سطح جيد ، ودقة عالية وتشوه صغير. إنه أفضل خيار للحصول على جودة أعلى من قطع المواد المعدنية. تنطبق آلة قطع CNC على نطاق واسع على صناعة السيارات ، وصناعة البتروكيماويات البتروكيميائية ، والمراجل ، وأوعية الضغط ، وآلات البناء ، والآلات الصناعية الخفيفة وغيرها من الصناعات.
2.☆المكونات الأساسية
| مقياس المسار | 4000mm |
| طول السكك الحديدية | 12000mm |
| نظام CNC | فانغ لينغ FL-2500 (الصين) |
| شعلة قطع اللهب CNC | 1 مجموعة |
| شعلة البلازما CNC شعلة | 1 مجموعة |
| الاشتعال التلقائي | 1Set |
| مصدر البلازما | الولايات المتحدة الأمريكية Thermadyne Cutmastera120 |
3.☆ مكونات الوظيفة
| تحكم ارتفاع السعة | مجموعة هونغيودا 1 (الصين) |
| وحدة تحكم ارتفاع الجهد القوس | مجموعة هونغيودا 1 (الصين) |
| برنامج تعشيش البرامج | integnps (الصين) |
4.☆ المواصفات الفنية الرئيسية
| عرض قطع فعال | 3200 مم |
| طول القطع الفعال | 10000mm |
| الأعلى. معدل العائد | 6000mm/دقيقة |
| دقة تحديد موقع الخط المستقيم | ± 0.5mm/10m |
| خط مستقيم تكرار الدقة | ± 0.5mm/10m |
| خشونة سطح القطع | RA12.5 |
| سمك القطع اللهب | 6-150 مم |
| أقصى سمك ثقب اللهب | 80mm |
| ماكس سمك التثقيب في البلازما | 16mm |
| ماكس سمك القطع حافة البلازما | 35mm |
| القضبان | 24 كجم |
| وضع القيادة | دافع مزدوج |
5.☆ بيئة العمل
| درجة حرارة البيئة | 0-45 ℃ |
| رطوبة | <90 ٪ ، لا تكثيف |
| محيط | التهوية ، لا هز كبير |
|
جهد المدخلات (يمكن تقديمها وفقًا لمتطلبات جهد البلد للمشتري.) |
مرحلة واحدة ، 220 فولت ، 50 هرتز ثلاث مراحل ، 380 فولت ، 50 هرتز |
| قوة الإدخال | 2000W |
| قطع ضغط الأكسجين | 0.784-0.882m |
| سخن ضغط الأكسجين | 0.392mpa |
| ضغط غاز الوقود | 0.049mpa |
6.☆ مقدمة الآلة
CNC Series Digital Cutting Machine هي آلة تصميم جديدة في العمل الجيد. تبدو بشكل عام لطيف ، أخف وزنا ، قوة تسريع أصغر ، تشغيل سلس واستخدامها على نطاق واسع. وظائفها الرئيسية وميزاته على النحو التالي:
تتكون آلة قطع التحكم الرقمية CNC من سلسلة CNC من إطار القنوات (مكون من العارضة واثنين من العوارض النهائية) ، والسكك الحديدية الرئيسية المدفوعة ، واللوكر المستعرض ، ورفع شعلة القطع ، وشعلة قطع الشريط العمودي ، ومنصة القطع ، ومكون سيتون ، ونظام مسار الغاز ، والتحكم في الكهرباء ، وما إلى ذلك.
العارضة: يتم استخدام بنية لحام الشعاع المربعة لإزالة الإجهاد للعارضة. يتبنى سطح الربط من العارضة بنية أخدود المفتاح لتسهيل العارضة الطرفية. لقد خضع سطح السفر لكل دليل دليل للآلات الدقيقة مع صلابة الصوت ودقة. يتم إصلاح الرف المستعرض بواسطة الترباس على المسار الذي تتم معالجته بواسطة العارضة. هذا مريح للاستبدال والتعديل. واحد من جناح العارضة تثبت 45# مسار الصلب الكربوني عالي الجودة. بعد التخفيف ، يكون سطح المسار مع صلابة عالية وارتداء صعبة لتحقيق استخدام اللوح اللاسلكي المستعرض. وفقًا للمتطلبات ، يمكن تجهيز الجهاز بالسكك الحديدية لحركة 9 قطع (يعتمد على العملاء) من شعلة القطع الرأسية متعددة الرأس في جانب آخر من العارضة. تتم معالجة هذه السكك الحديدية مسبقًا وتشكلها كنوع تجميع لتلبية احتياجات قطع غاز الشريط الرأسي متعدد الرأس.
العارضة النهائية: يعتمد العارضة النشطة للورقة اللحام بنوع صناديق المادة ، ويزيل إجهاد اللحام بعد اللحام ، وهو مضغوط ومظهر لطيف ويعالج مزراب مفتاح الموقع مع سطح الربط من العارضة لضمان حجم التثبيت. يتم تثبيت محرك AC Servo المصنوع في اليابان والمخفضات المصنوعة في ألمانيا في شعاع النهاية المدفوعة ، والذي يتم التحكم فيه أيضًا بواسطة الجهاز المدفوع. يتم تثبيت جهاز النقل على لوحة الانزلاق الدليل ، مع تثبيت جهاز الضغط الربيعي على جناح واحد ، لضمان الركض ونقل العتاد والرف لجعل المعدات تسافر بشكل ثابت وتلبية متطلبات تغيير السعر. يتم تثبيت عجلة الدليل الأفقي على طرفي العارضة النهائية ، والتي تستخدم لضبط محتوى الضغط على العجلة المركز على السكة.
يتكون إطار Gantry من العارضة والنهاية في كلا الطرفين ، مع تحديد موقعها بواسطة الحضيض في نهاية واحدة ؛ فهو يجمع بين مسامير عالية القوة لضمان تشغيل مستقر للمعدات دون أي انحراف. يتم تثبيت ماسحة الغبار على كلا السطح النهائي من العارضة النهائية. أثناء التشغيل ، يزيل الشوائب على سطح السكك الحديدية لضمان متطلبات المعالجة والقطع الحراري لتسهيل القطع. أثناء التسارع ، التباطؤ والانتقال ، يمكن ضمان دقة السفر القصوى للمعدات.
يتم استخدام معالجة السكك الحديدية عالية القوة للسكك الحديدية الطولية في كلا الجانبين. تتم معالجة الدقة لسطح السطح والجانبي العلوي للسكك الحديدية ، ويتم تثبيت رف المعالجة الدقيق على الجانب الخارجي من السكك الحديدية لجعل نقل محرك محرك المحرك من التروس وزوجين رف. قم بتوصيل السكك الحديدية بلوحة الضغط ولوحة التعادل وتوصيل العمود وإصلاحها على شعاع الدعم. شعاع الدعم هو جزء لحام ويجب أن يقوم العملاء. يجب أن يزيل الإجهاد وضمان الاستقامة والموازاة وأفتقى السكك الحديدية الدقيقة وطريقة معالجة الدقة وتكنولوجيا المعالجة المناسبة تضمن تشغيل الدقة للتصنيع والتركيب ودقة المنتج لجعل الركض الصوتي من التروس والرفع مع تشغيل مستقر.
لإدراك رفع شعلة القطع ، يتم استخدام زوجين من المسمار وحمل الخط المستقيم لآلة قطع التحكم العددية. يستخدم محرك TWT Gear DC المصنوع في تايوان كجهاز نقل. يتم استخدام LM مستقيم خط المحمل لتحريك العلوي والسفلي. يتحرك شعلة القطع بحرية على قضيب الرفع ، يتم التحكم في العملية عن طريق مفتاح السفر لتحقيق الرفع غير الخاص. تتضمن مجموعة شعلة القطع مجموعة واحدة من شعلة قطع التحكم العددية وجهاز الإشعال ، وشلة قطع البلازما ، ويمكن للآخرين تحديدها حسب متطلبات المستخدم. ترتبط مشاعل القطع مع لوحة التثبيت ورفع القضيب لضمان تحرك مرن من شعلة القطع.
يجب أن يضمن تصميم نظام مسار الغاز تشغيلًا آمنًا وموثوقًا. وهي تتألف من جزأين. أحدهما هو جهاز تزويد الغاز الذي تم تزويده بالعميل ومصدر الغاز وإمداد الغاز الجماعي أو إمدادات غاز الحافلات ، مع نقاء الأكسجين 99.7 ٪ والبروبان 86 ٪. هناك مطلوب من قبل الشركة المصنعة ، وهي صندوق مصدر الغاز ، صف التوزيع ، شعلة قطع التحكم العددية (شعلة قطع الشريط العمودي) لتشكيل نظام الهواء. يحتوي مربع مصدر الغاز على 3 صمامات تخفيض ومقاييس الضغط. يدخل الأكسجين بطريقتين ويدخل البروبان نظام الحد من مربع مصدر الغاز. بعد تقليل الضغط ، يتم الحصول على مصدر الغاز المطلوب ، وضغط الأكسجين 0.98 ميجا باسا وضغط الأسيتيلين 0.14 ميجا باسكال ، يدخل مصدر الغاز صف توزيع من خلال أنبوب المفصل ، والذي يتكون من 3 صفوف أنابيب وإصلاحه على سطح الحزمة الرئيسية مع المشابك. صف التوزيع هو الهيكل الرئيسي لهيكل توزيع شعلة القطع ، يتم توصيل إحدى الطرق بمجموعتين من شعلة قطع التحكم العددية من خلال سلسلة السحب من MS وأنابيب مصدر الغاز ،. يتم تثبيت جهاز Backreupire على أنبوب الهواء (قطع الشعلة) لمنع نتائج عكسية لجعل التشغيل آمنًا وموثوقًا. يتم الانتهاء من توزيع ضغط مصدر الغاز وتدفقه عن طريق الدوران قيمة اليد لقيمة التخفيض وشلة القطع. يتم تحديد ضغط القطع وفقًا لسمك قطع الصفيحة الصلب. يعتمد اختيار المعلمات على العملية المعروفة.
7.☆ قائمة الجزء الرئيسي
| جهاز الترميز الضوئي المستعرض | باناسونيك |
| جهاز الترميز البصري الطولي | باناسونيك |
| محرك مؤازرة محرك أقراص عرضية | باناسونيك |
| محرك سيرفو محرك الأقراص الطولي | باناسونيك |
| نظام محرك المؤازرة | باناسونيك |
| علبة التروس الكوكبية المستعرضة | شيمبو ، جانبان |
| علبة التروس الطولية الكوكبية | شيمبو ، جانبان |
8.☆ قائمة بالملحقات والأدوات
| اسم | كتي |
| فوهة قطع البروبان 0# | 2 |
| فوهة قطع البروبان 1# | 2 |
| فوهة قطع البروبان 2# | 2 |
| طرف منظف | 1 |
| Spanner M4-M10 | 1 |
| فتيل | 6 |
| قطع البلازما الأجزاء المستهلكة | 1 مربع |
9.☆ نظام التحكم CNC
Adtech HC-6500 ، الصين
²ARM9 المعالج الصناعي الأداء مرتفع التكلفة
² لن يصاب بفيروس Windows
² الأداء القوي للبلازما لمكافحة التداخل
² هيكل أجهزة مستقر للغاية
² استهلاك الطاقة المنخفضة للغاية ، مما يمنع النظام تحت درجة حرارة عالية
² تبديل/إيقاف في الإرادة
² دعم جميع مستندات المعالجة التي تديرها الملف.
² يمكن لكل برنامج توفير ما يصل إلى 50000 سطر من رموز المعالجة
² يقوم المستخدمون بتجميع لغة العرض بشكل مستقل
² مستندات النظام لها وظيفة حفظ واستعادة
² وظيفة المساعدة ، سهلة الاستخدام ، بسيطة وسهلة التشغيل
يمكن ربط ² بلوحة مفاتيح قياسية PS في الخارج
² 10.4 "شاشة LCD ملونة
10.☆ مصدر طاقة البلازما
USA Thermadyne Cutmaster A120 ، تفاصيل معلومات الرجاء الرجوع إلى www.thermadyne.com
11.☆ برامج البرمجة
integnps من الصين
مقدمة موجزة:
Integnps هو برنامج يستخدم لبرمجة قطع قطع القطع NC (التحكم العددي) ، ودعم اللهب ، والبلازما ، والليزر ، وطائرة المياه ، إلخ. نوع آلات القطع.
تدعم Integnps الرسم والتداخل في بيئة AutoCAD ، يقوم Integnps بتحويل ملف التعشيش (AutoCAD DXF) إلى ملف رمز NC لآلة القطع ، في Integnps يمكنه عرض ملف التعشيش التلقائي ، ملف رمز NC على شاشة الشاشة ، إظهار رمز NC ، خطوة بخطوة محاكاة رموز NC.
يمكن أن تقوم Integnps بإنشاء ملف رمز NC لآلة القطع ، والشريط الورقي المثقوب ، وما إلى ذلك ، متكاملًا مع الأعشاب التلقائية ، ومكافحة ورقة Laminal ، وقيادة ذكية في الرصاص ، واختطاف نقاط القطع القريبة ، والتحقق من برمجيات البرمجيات ، والتحقق من نقاط التداخل ، وقطع الجسر ، وعلاج بودرة ، ومسحوق ، وتحسين رمز NC ، والميزات الأخرى. حساب وقت القطع ، وخفض الوزن ، ومساحة القطع واستخدام الصلب. إنشاء تقرير معاينة الطباعة.
تتكامل Integnps مع AutoCAD بشكل فعال ، يمكن استخدام ملف AutoCAD DWG كجزء من الرسم مباشرة للتداخل ، و integnps بسيطة في الاستخدام ، مع وظائف كاملة وموثوقية ، n autoCAD يمكنك رسم الرسومات الحرارية. Integnps هي أداة قوية وعملية لبرمجة قطع NC.
ميزات Integnps:
2) بسيطة في الاستخدام ، والسرقة للتعلم ، والاندماج مع أوتوكاد. دعم متعدد اللغات ، الآن يدعم النسخة الصينية (المبسطة) والإنجليزية.
3) Auto Auto الصحيح التراكمي ، ضمان برمجة التعشيش المعقدة بدقة.
4) الجمع بين خط خاص الذي أقل من 0.1 مم.
5) يمكن أن تحصل مضادات الإرشادات الخاصة بالورقة اللامالية على قطع جيدة.
6) نقاط القطع القريبة الخاصة القريبة ، وتقليل أوقات جعل الثقب وتعزيز استخدام الورقة.
7) الرصاص الذكي الخاص والرصاص ، سيركل سيركل أوتوماتيكي الرصاص الصغير داخل/خارج الوسط.
8) الدعم الخاص لقطع الرمز المركب ، واللكم ، في ملف NC واحد.
9) دعم خاص تحسين القوس (ق) صغيرة للخطوط ، منع حدوث مشكلات (قوس) بطاقة التحكم.
10) تعويض البرامج المدعوم.
11) Cut-in Place Cut-over ، يمكن أن يكتسح مكان القطع البارز ، مفيدًا بشكل خاص لقطع البلازما.
12) القطع محيط غير مغلقة مدعومة.
13) موقف القطع القابل للتعديل ، وقطع الحكيم مرن.
14) برنامج تكرار المدعوم.
15) شاشة مؤامرة رمز NC مثل الرسوم البيانية ، والتحقق الإملائي ، والتحقق من نقاط التداخل.
16) طباعة معاينة التصميم والمعلمات.
17) التواصل الخاص لـ PocketPC ، من خلال PocketPC يمكنه إرسال رمز NC إلى جهاز القطع ، يعد Software FastComm خيارًا لنظام التشغيل PocketPC.
18) اتصال DNC المدعوم.
19) وحدة الأعشاب التلقائية متكاملة.
20) تساعدك وحدة نظام اقتباس القطع الذكي (INTEVEN) في طباعة ورقة الاقتباس الذكية وقائمة قطع الغيار بعد البرمجة.
21) Integnps تتكامل مع Windows Explorer.
22) دعم العديد من آلات القطع ، والتعشيش مرة واحدة تشغيل لجميع آلات القطع.
23) دعم مؤامرة ملف تنسيق Tribon-gen وتحويلها إلى رمز الجهاز و AutoCad
24) وحدة Inteconvert تدعم جميع أنواع رموز الماكينة.
تطورت Integnps قبل عشر سنوات ، وظائفها الكاملة ، وتشغيل موثوقة ، وبرمجة بدقة ، وذكية ، وسهولة التعلم ، بشكل مناسب للاستخدام ، وتستخدم الآن على نطاق واسع في الصين.
يتم الحفاظ على Integnps في منطقة برمجة الآلات.
Integnps هو لنظام التشغيل Windows 95/98/NT/2000/ME/XP/2003/Vista.
تدعم Integnps AutoCAD R12/R13/R14/2000/2002/2004/2005/2006/2007/208/2019 وما إلى ذلك
