آلة لحام CNC POLE SHUT
النموذج: HM2500/13000
مصممة لـ (مونوبول) ، قطب أعلى، قطب اتصالات 5G
نطاق القطر: 500~2500mm، السماكة: عادة ، 6~20mm، الطول:13000mm
ملاحظة: يمكن للآلة أيضا أن تفعل سمك أكثر، إذا كان السماكة 18 ~ 25mm، عملية اقتراح: القيام أولا مغلق لحام ، ثم القيام بحامية السطح.
آلة لحام ثلاثية الأسلاك مزدوجة القوس
نطاق التطبيق: مناسب لحام الطول الكبير للقطب المتوسط ، مثل قطب 5G ، قطب أحادي ، قطب أعلى

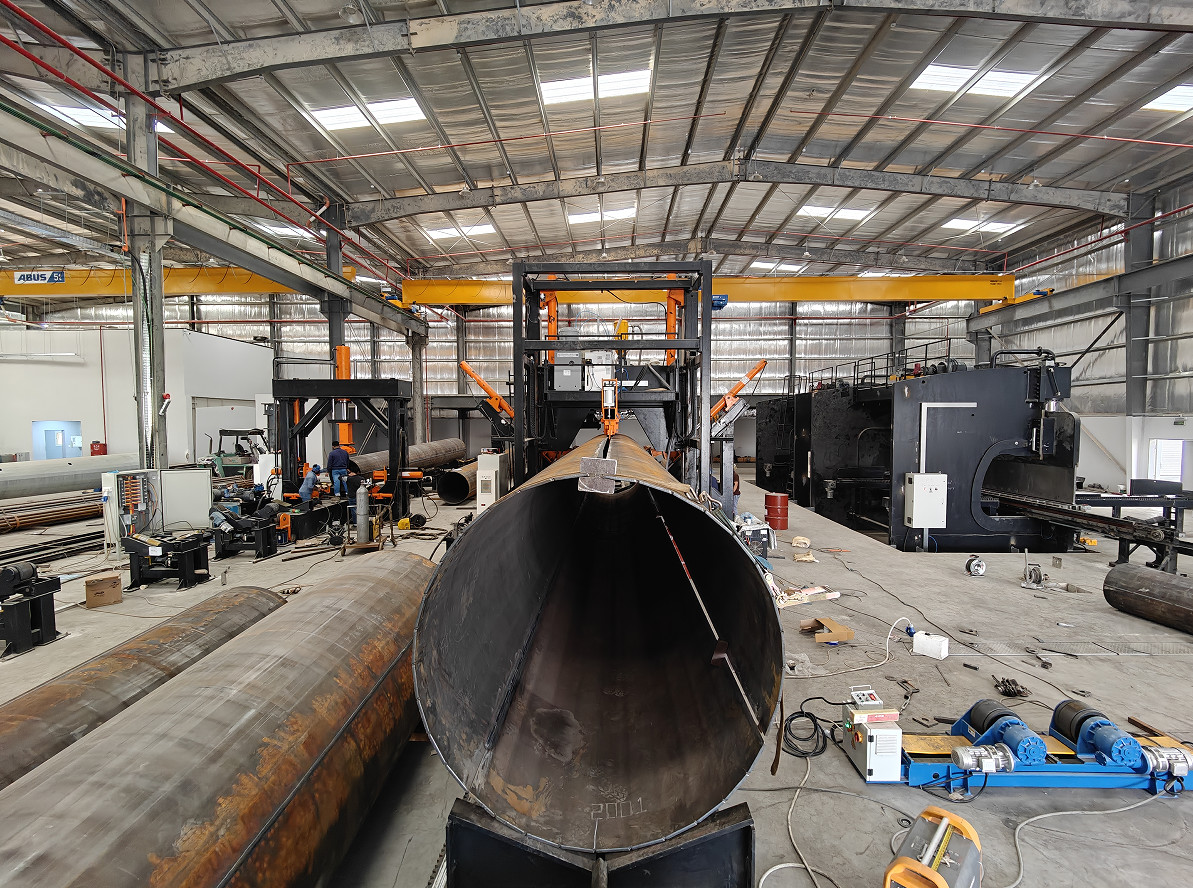

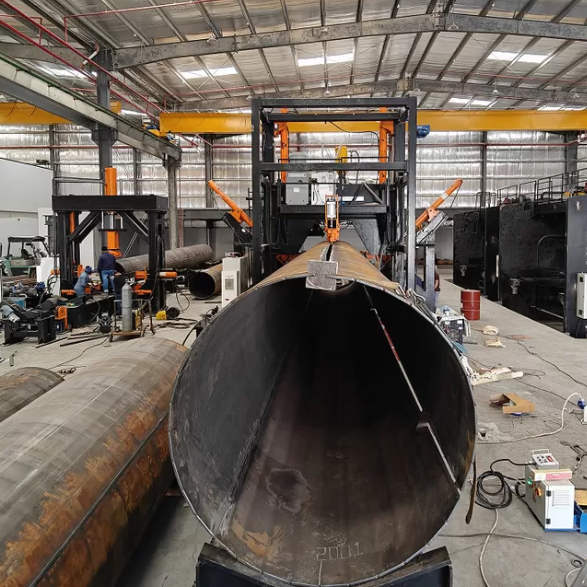

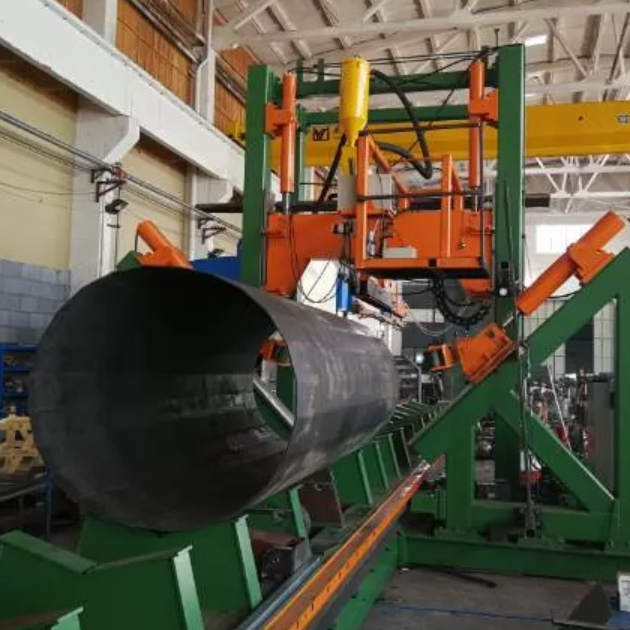

CNC قطب إغلاق-آلة لحام ، انها مناسبة لقطب واحد أو نوع قذيفة قذيفة متعددة الأبعاد والدوائر مخروط ((قطب مخروط). انها خط لحام تلقائي،الهيكل من نوع البوابة ثابت ومع نظام لحام، طاولة عمل على شكل V مع محرك سيرفو للسرعة قابلة للتعديل في التحرك ، والأسطوانة الهيدروليكية دفع عجلة التشغيل لإغلاق القطب والقيام لحام في نفس الوقت.
بالنسبة إلى قطب خيطين ، عندما ينتهي لحام الخيط الأول ، سيرتفع الدوار السفلي ويدور القطب إلى موقع خيط آخر لبدء لحام الخيط الثاني.
الخصائص الخاصة:
1.تعديل آلي CNC، نظام CNC، مع تغيير قطر القطب، وتعديل الضغط تلقائيًا، وتعديل وضعية قدم الضغط تلقائيًا،تلقائيا مطابقة سرعة التغذية والموقفالحفاظ على خيط اللحام دائما في حالة مغلقة، لضمان اللحام السلس.
2. نظام التحكم CNC خاص يجعل الجانب الأيسر واليمين من أداء مزامنة القدم جيدة جدا
3على أساس مؤهلات العملية السابقة ، بعد اللحام ، لا يوجد تقلب في لحام القطب ،وليس هناك حاجة إلى الموظفين لدفع وتدوير العصا في الجزء الخلفي من الآلة لوسط لحام.

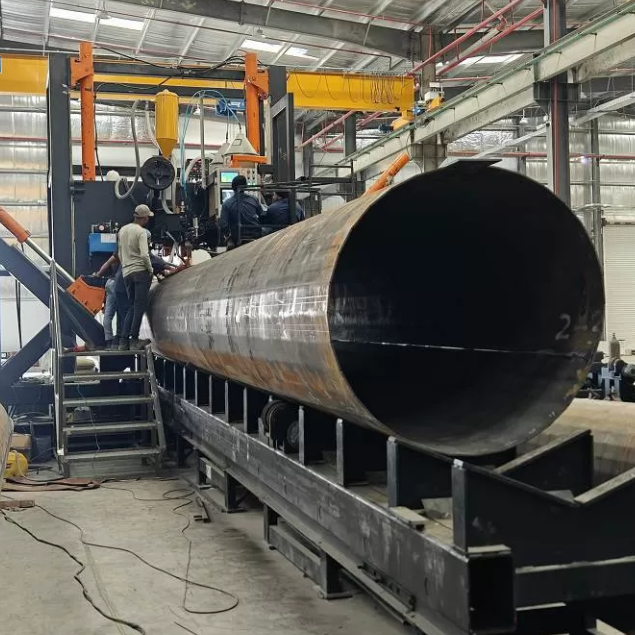

4يقع القطب على طاولة العمل على شكل حرف V ، ويتم التحكم في حركته بواسطة جهاز التحكم الخدمي لضمان استقرار لحام الرأس والذيل.اللحام من الرأس إلى الذيل يقلل كثيرا من طول الذيل الذي لم يتم اللحام.
5.عدد أدوات التثبيت هو 3 مجموعات ، والفائدة هي تقليل ضغط الأدوات إلى سطح القطب ، وتقليل الخدش على السطح.,قطب متعدد الأطراف وقطب مخروطي يمكن أن يكون قطرهما متساو أو مخروطي
6طاولة العمل على شكل حرف V مع وظيفة العودة السريعة المحركية ، ويقلل من كثافة عمل المشغلين.
7وظيفة لحام القوس الغارق
8.مع جهاز توجيه العقدة الخلفية، يمكن تعديله بشكل متكيف. في العملية العملية، نادراً ما يتم تعديل موقع خيط اللحام، مما يقلل من كثافة عمل المشغلين.
9من خلال الكاميرا المثبتة على رأس الجهاز ، يتم انعكاس خيط اللحام على شاشة لوحة التحكم الرئيسية ، مما يجعل تتبع خيط اللحام بسيطًا وسهلًا ،وتقليل كثافة عمل المشغل لمراقبة لحام..
10. نظام ضغط الزيت و CNC الذي طورته بنفسي، مما يجعل القطب المطاوئ مستدير و التشوهات صغيرة
11.بالنسبة لقطب خيطين، عندما ينتهي لحام الخيط الأول، سيرتفع الدوار السفلي ويدور القطب إلى موقف خيط آخر لبدء لحام الخيط الثاني
12تحميل وتفريغ في الموقف الأمامي
13الكتل النحاسية الداخلية، والتي تحسن إلى حد كبير معدل اختراق لحام. الكتل النحاسية تحتوي على مياه التبريد
14.شخص واحد
15البنود الاختيارية:
15.1 بالنسبة لسمك الصفيحة أكبر من 10 ملم ، اعتماداً على لحام القوس المزدوج والأسلاك المزدوجة (أو الكهربائية المزدوجة والأسلاك الثلاثة) الغارقة ، DC + AC ، الحام DC يعتمد على التيار العالي والجهد المنخفض ،القوس المتردد يحصل على اختراق كبير، يتبنى التيار المتردد التيار المنخفض نسبياً وجهد القوس العالي، ويزيد من عرض الاندماج، ويحصل على تشكيل لحام جميل.تحسين أداء اللحام وتقليل استهلاك الطاقة..
15.2النظام المتصل بالشبكة
الوظيفة: تحديث البرنامج في الوقت المناسب للحصول على أفضل وأحدث البرامج وبيانات الخبرة ، والتي يمكن أن تساعد العملاء في تشخيص الأخطاء عن بعد وتعديل المعلمات عن بعد.من المفيد للعملاء لاستئناف الإنتاج بسرعة.15. 3 قطع الغيار مع آلة
تتكون الآلة من الأجزاء التالية:
| المعلم التقني | ||
| 1 | قطر القطب | 500-2500ملم |
| 2 | طول طاولة العمل | 13000 ملم |
| 3 | سمك القطب |
6~20ملم، Q235، Q355 ملاحظة: يمكن للآلة أيضا أن تفعل سمك أكثر، إذا كان السماكة 18 ~ 25mm، عملية اقتراح: القيام أولا مغلق لحام ، ثم القيام بحامية السطح. |
| 4 | أقدام التشنج كمية | 3 وحدات |
| 5 | قوة محرك مضخة الزيت | 3+3 KW |
| 6 | طاقة محرك الخدمة لطاولة عمل من طراز V (دولي) | 7KW،سرعة قابلة للتعديل، AC servo |
| 7 | ضربة الضغط الرأسي | 2000ملم |
| 8 | ارتفاع العمل | المسافة من الزاوية السفلية للقطب إلى الأرض:800 |
| 9 | صانع لحام |
آلة لحام القوس الغارقة الكهربائية المزدوجة ذات ثلاثة أسلاك مصدر طاقة لحام قوس متواصل مغطى النموذج 1250 طاقة الدخول AC380V، ثلاثي المراحل، 50Hz السعة الإدخالية الاسمية 80KVA تيار الخروج dc250a ~ dc1250a مدة الحمل الاسمي 80% مصدر طاقة لحام القوس المتردد المغمور النموذج 1000A قدرة المدخلات الاسمية: 125kva طاقة الدخول AC380V، مرحلة واحدة، 50Hz نطاق تشغيل الجهد الخارجي: 30 ~ 44V التيار الخارجي ac250a ~ ac1250a ، مدة الحمل الاسمي 60٪ علامة تجارية لحام ثلاثي الأسلاك الكهربائية المزدوجة: Kaiyuan |
| 10 | قطر سلك اللحام | السلك الثالث ذو الطاقة المزدوجة: السلك الأوحد:0، سلك مزدوج: 2x1.6 |
| 11 | سرعة اللحام |
0.3 ~ 1.5m/min قابل للتعديل بدون خطوات ملاحظة: سمك مختلف، سرعة مختلفة) |
| 12 | اتجاه اللحام | لحام من الطرف الكبير إلى الطرف الصغير |
| 13 | معدل اختراق لحام | 80 إلى 90٪ |
| 14 | مكونات كهربائية | شنايدر (العلامة التجارية الفرنسية) |
| 15 | نظام CNC PLC | سيمنز (العلامة التجارية الألمانية) |
| 16 | محرك طاولة عمل من نوع V (دولي) | محرك الخدمة |
| 17 | العلامة التجارية لحام | كالبند 9 |
| 18 | الوزن | 25 طن |
| 19 | الأبعاد | 31000x7000x6200 مم (LXWXH) |
