CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm

CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm
CE 476mm Guardrail Roll Forming Machine For 4mm Thickness Sheet

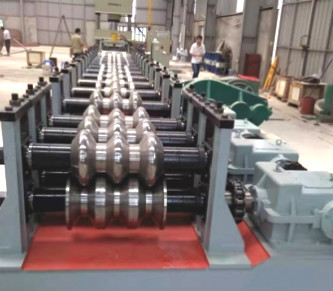

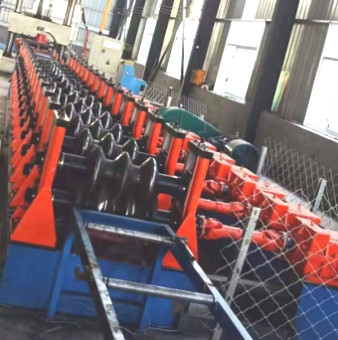

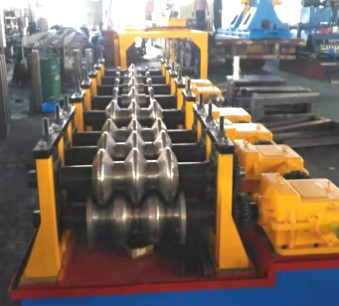

CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm

صورة كبيرة :  CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm

تفاصيل المنتج:
مكان المنشأ: ووكسي، الصين
اسم العلامة التجارية: CMC
إصدار الشهادات: CE, ISO
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiate
تفاصيل التغليف: الجسم كامل يغطّي مع كيس من البلاستيك. أو وفقا ل الزبون متطلب.
وقت التسليم: وفقا ل المخزون
شروط الدفع: T/T, L/C, D/P
القدرة على العرض: 50 مجموعة لكلّ شهر.

CE 476mm الدرابزين لفة تشكيل آلة لورقة سمك 4mm

وصف
شرط: جديد مكان المنشأ:: وشى ، الصين
سماكة: 2.5 ~ 3.0 مم عرض: 450-476 ملم
الصناعات المعمول بها: أعمال البناء اللون: تعريف المستخدم
تسليط الضوء:

4mm الدرابزين لفة تشكيل آلة

,

476mm الحرس السكك الحديدية تشكيل آلة





آلة تشكيل الدرابزين لصفائح سمك 4 مم





نحن شركة مصنعة مهنية تعمل في تصميم وإنتاج جميع أنواع آلات التشكيل بالدلفنة على البارد عالية الدقة والتكنولوجيا العالية والمهنية.باستخدام التكنولوجيا المتقدمة ودمج برمجيات تصميم COPRA ، نحن قادرون على التصنيع وفقًا للمعايير الدولية لعملائنا.







آلة

أ.سمك: 2.5-4 مم (± 0.2 مم) ، العرض: 750 مم ± 5 مم ،
قوة العائد 235Mpa ، الانحناء الجانبي أقل من 10mm (القاعدة على 5mm) ،
ج.لفائف القطر الداخلي: φ508 ~ φ600mm ؛لفائف القطر الداخلي: ≤φ1800mm ،
د - وزن اللفة: T10T



I. معلمات الجهاز الأساسية

  1. الخواص الميكانيكية ومواصفات المواد الخام
  2. المواد: Q345B المجلفن
  3. سمك: 2.5 ~ 3.0 مم
  4. العرض: 450-476 ملم
  5. الوزن: 65 كيلوجرام
  6. مواصفات المنتجات
  7. المنتج: عن طريق رسم المنتج
  8. عرض المنتج: 310 مم ± 5 مم
  9. ارتفاع المنتج: 81 مم ± 5 مم
  10. مواصفات المنتج
  11. طريقة التشكيل: تشكيل لفة الباردة
  12. سرعة الإنتاج: ≤10m / min
  13. اتجاه التغذية: التغذية اليسرى
  14. الجهد الرئيسي: 380V ، 50Hz
  15. إجمالي الطاقة للوحدة: حوالي 20.7 كيلو وات
  16. محرك رمح تحمل: 6026
  17. رفع توربو: SWL10-3 / 23-FU3
  18. محرك التشغيل الرئيسي: YVP180M-4-15
  19. المخفض: ZQ500-48.57
  20. مادة لوح الحائط: A3
  21. مادة رمح: 40
  22. مواد العفن: Gcr15





الثاني ، نظرة عامة على هيكل المعدات



تتم معالجة إطار المعدات عن طريق لوحة فولاذية A3 ، بعد معالجة الشيخوخة ، هيكل 3 أسطوانات ، 1 علوي و 2 سفلي ، تتبنى الأسطوانة السفلية هيكلًا ثابتًا ، تتبنى الأسطوانة العلوية تعديل حركة المنزلق ، ويتم تشغيل 3 مجموعات من محرك صندوق التوربينات بواسطة المحرك لضبط الجزء العلوي والسفلي ، يتم توصيل صندوق التوربين بقضيب توصيل لضمان مزامنة 3 مجموعات من الصناديق ، ويتم توصيل 3 لوحات جدارية مستقلة بواسطة عمود لضمان موازاة الآلة بأكملها.قطر رمح الأسطوانة 110 مم.هناك مجموعتان من القوالب على اليسار واليمين ، واحدة للقوس الداخلي وواحدة للقوس الخارجي ، ومجموعة من المحرك الرئيسي 15KW.يتم تشغيله بواسطة مخفض ZQ500 ، الذي يدفع الأعمدة السفلية اليمنى واليسرى من خلال التروس ، وحدة الترس هي 10 أمتار ، واحدة لكل يسار ويمين ، ويتم معالجة المنتج من خلال وحدة التحكم في التشغيل.







III ، قائمة مراجعة تكوين المعدات



لا



جزء اسم



كمية

1



تشكيل القالب



مجموعة واحدة من القوالب على كل جانب

2



محرك محرك 15KW



1 مجموعة

3



تشكيل رمح العفن



3 مجموعات

4



رفع توربو



3 مجموعات

5



محرك رفع الرفع



1 مجموعة

6



مخفض ZQ500



1 مجموعة

7



وحدة التحكم الكهربائية



1 مجموعة

8



الترباس مرساة المعدات



1 مجموعة
