| Brand Name: | CMC |
| MOQ: | 1 مجموعة |
| السعر: | Negotiate |
| Payment Terms: | T / T ، L / C |
| Supply Ability: | 50 مجموعة لكلّ شهر. |

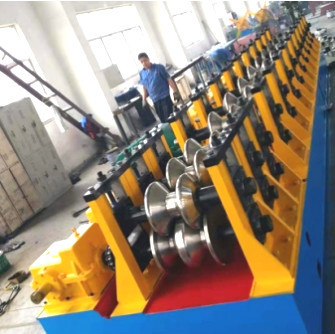

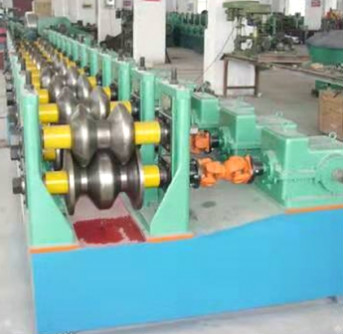

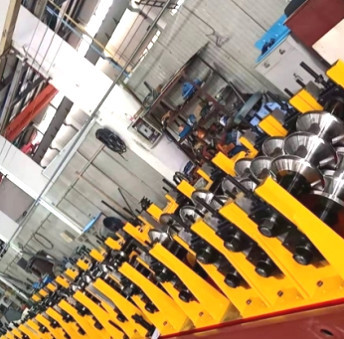

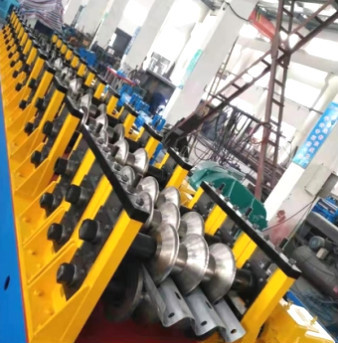

2 موجات و 3 موجات آلة تشكيل الدرابزين
نحن نقدم خدمة الشحن لموجات من آلة تشكيل الدرابزين على الطرق السريعة المدرفلة على البارد
1. الآلات تحتاج حاوية واحدة 20/40 قدم للتحميل.
2. لدينا فنيين محترفين للتحميل للتأكد من أن الجهاز ليس لديه ضرر.
3. يرجى تزويدنا أقرب اسم الميناء ، سنطلب تكلفة الشحن وترتيب الشحن بالنسبة لك.
I. المواصفات
| بند: | تخصيص: | ملاحظات: | |
| 1. معلومات المواد الخام | مادة مناسبة: | لفائف مجلفنة | |
| عرض: | 748 مم | ||
| سماكة: | 2.5-3.5 مم | ||
| قوة العائد: | Q235A HR | ||
| 2. مواصفات الإنتاج | مفصلة كملف | ||
| 3. متطلبات الطاقة: | الطاقة الرئيسية: | 22kw مجموعتين |
مع المخترع (المعيار العادي) |
| قوة القاطع: |
15.5kw (الضغط: 25mpa) قطع 3 قطع |
||
| سرعة الجهاز: | 10-15 متر / دقيقة | ||
|
5. دي اللف الهيدروليكية: |
جار التحميل: | 5 طن | الطاقة الرئيسية: 3kw |
| القطر الداخلي | 508 ملم | ||
| نوع: | النوع التلقائي | ||
|
6. مواصفات الجهاز: |
بناء: | شعاع 400I |
طريقة التحويل: علبة التروس مع رمح |
| محطات اللف: |
20 محطة لف (مع بكرات 6 قطع لقطر التسوية: 80 مم) |
||
| سمك جبيرة: | 22 مم | ||
| قطر رمح: | 110 مم ، | ||
| مادة رمح: | مزورة 45 # الصلب | ||
| نوع القطع: | قطع المنشار | ||
| مادة الأسطوانة: |
CR12 مع المعالجة الحرارية: HRC58-62 |
||
| أحجام الآلة: | 15.5 * 1.0 * 1.5 متر | ||
| مادة قالب اللكم: | Cr12 ، التثقيب المسبق الهيدروليكي | ||
| أحجام السلسلة: |
2.0 انش |
||
نحن نقدم خدمة متفوقة على آلة تشكيل الدرابزين على الطرق السريعة المدرفلة على البارد
1. مصطلح الدفع: 30٪ تدفع بواسطة t / t كدفعة أولى ، والباقي 70٪ بعد التفتيش من قبل المشتري في مصنع البائع أثناء التسليم.بعد الانتهاء من الإنتاج ، سوف نقوم بفحص الجهاز وإبلاغ المشتري ، والمشتري يرسل شخصًا لتفقد البضائع ، ثم دفع المبلغ بالكامل قبل الشحن.
2. التسليم في الوقت المحدد: نحن نضمن أن المعدات ستكون جاهزة للشحن في غضون 30 يوم عمل بعد استلام الودائع.
3. خدمة ما بعد البيع: يمكننا إرسال فني إلى بلدك لتثبيت الجهاز إذا كنت بحاجة.يحتاج المشتري إلى دفع تكاليف إضافية ، بما في ذلك: التأشيرة وتذاكر السفر ذهابًا وإيابًا والإقامة والراتب من 100 دولار أمريكي إلى 120 دولارًا أمريكيًا في اليوم.
مخطط هيكل المعدات:
III معلمات الجهاز الأساسية
المواد: Q345B المجلفن
سمك: 2.5 ～ 3.0 مم
العرض: 450-476 ملم
الوزن: 65 كيلوجرام
مواصفات المنتجات
المنتج: عن طريق رسم المنتج
عرض المنتج: 310 مم ± 5 مم
ارتفاع المنتج: 81 مم ± 5 مم
مواصفات المنتج
طريقة التشكيل: تشكيل لفة الباردة
سرعة الإنتاج: ≤10m / min
اتجاه التغذية: التغذية اليسرى
الجهد الرئيسي: 380V ، 50Hz
إجمالي الطاقة للوحدة: حوالي 20.7 كيلو وات
محرك رمح تحمل: 6026
رفع توربو: SWL10-3 / 23-FU3
محرك التشغيل الرئيسي: YVP180M-4-15
المخفض: ZQ500-48.57
مادة لوح الحائط: A3
مادة رمح: 40
مواد العفن: Gcr15
رابعا ، نظرة عامة على هيكل المعدات
تتم معالجة إطار المعدات عن طريق لوحة فولاذية A3 ، بعد معالجة الشيخوخة ، هيكل 3 أسطوانات ، 1 علوي و 2 سفلي ، تتبنى الأسطوانة السفلية هيكلًا ثابتًا ، تتبنى الأسطوانة العلوية تعديل حركة المنزلق ، ويتم تشغيل 3 مجموعات من محرك صندوق التوربينات بواسطة المحرك لضبط الجزء العلوي والسفلي ، يتم توصيل صندوق التوربين بقضيب توصيل لضمان مزامنة 3 مجموعات من الصناديق ، ويتم توصيل 3 لوحات جدارية مستقلة بواسطة عمود لضمان موازاة الآلة بأكملها.قطر رمح الأسطوانة 110 مم.هناك مجموعتان من القوالب على اليسار واليمين ، واحدة للقوس الداخلي وواحدة للقوس الخارجي ، ومجموعة من المحرك الرئيسي 15KW.يتم تشغيله بواسطة مخفض ZQ500 ، الذي يدفع الأعمدة السفلية اليمنى واليسرى من خلال التروس ، وحدة الترس هي 10 أمتار ، واحدة لكل يسار ويمين ، ويتم معالجة المنتج من خلال وحدة التحكم في التشغيل.
V ، قائمة مراجعة تكوين المعدات
| لا |
جزء اسم |
كمية |
| 1 |
تشكيل القالب |
مجموعة واحدة من القوالب على كل جانب |
| 2 |
محرك محرك 15KW |
1 مجموعة |
| 3 |
تشكيل رمح العفن |
3 مجموعات |
| 4 |
رفع توربو |
3 مجموعات |
| 5 |
محرك رفع الرفع |
1 مجموعة |
| 6 |
مخفض ZQ500 |
1 مجموعة |
| 7 |
وحدة التحكم الكهربائية |
1 مجموعة |
| 8 |
الترباس مرساة المعدات |
1 مجموعة |
