ISO9001 350H شعاع الطريق السريع لفة تشكيل آلة
I. وصف المنتج
| 1 | نموذج رقم: | عالية السرعة الطابق الطابق الصلب لفة شكل آلة |
| 2 | سماكة | 0.3-0.8 مم |
| 3 | مادة كولي | GI |
| 4 | قدرة تحمل آلة التفكيك اليدوية | 6.5 طن |
| 5 | مواد رمح | 45 # فولاذ |
| 6 | خارج القطر | حسب الطلب |
| 7 | عدد خطوات التشكيل | حسب الطلب |
| 8 | الانتقال | انتقال السلسلة |
| 9 | سرعة التشكيل | 8-12 م / دقيقة |
| 10 | قوة المحرك الرئيسية | 3 كيلو وات |
| 11 | الجهد االكهربى | 380V50HZ ثلاث مراحل أو على النحو المطلوب |
| 12 | البعد | 7 * 1.3 * 1.3 |
| 13 | قطع | قطع هيدروليكي |
| 14 | مادة شفرة | Cr12 الصلب مع مروي المعالجة 60-62 درجة مئوية |
| 15 | نظام التحكم | PLC (دلتا) |
| 16 | التسامح طول | ± 1 مم |
| 17 | قطعة منفصلة |
1 أجزاء مُدمرة سهلة: 2 قطعة من الكونك ، 4 قطع من الصمامات 2 حصيرة مطاطية: 1 قطعة 3 مفتاح ربط: 1 قطعة |
| 18 |
الخط الكامل بما في ذلك: آلة التفكيك اليدوية ، آلة تشكيل اللف ، المحطة الهيدروليكية ، قاطع هيدروليكي ، نظام تحكم PLC ، طاولة نفاد. |
|
II معلمات الجهاز الأساسية
المواد: Q345B المجلفن
السماكة: 2.5～3.0 ملم
العرض: 450-476 ملم
الوزن: 65 كيلوجرام
مواصفات المنتجات
المنتج: عن طريق رسم المنتج
عرض المنتج: 310 مم ± 5 مم
ارتفاع المنتج: 81 مم ± 5 مم
المنتج مواصفات
طريقة التشكيل: تشكيل لفة الباردة
سرعة الإنتاج: ≤10m / min
اتجاه التغذية: التغذية اليسرى
الجهد الرئيسي: 380V ، 50Hz
إجمالي الطاقة للوحدة: حوالي 20.7 كيلو وات
محرك رمح تحمل: 6026
رفع توربو: SWL10-3 / 23-FU3
محرك التشغيل الرئيسي: YVP180M-4-15
المخفض: ZQ500-48.57
مادة لوح الحائط: A3
مادة رمح: 40
مواد العفن: Gcr15
ثالثًانظرة عامة على هيكل المعدات
تتم معالجة إطار المعدات عن طريق لوحة فولاذية A3 ، بعد معالجة الشيخوخة ، هيكل 3 أسطوانات ، 1 علوي و 2 سفلي ، تتبنى الأسطوانة السفلية هيكلًا ثابتًا ، تتبنى الأسطوانة العلوية تعديل حركة المنزلق ، ويتم تشغيل 3 مجموعات من محرك صندوق التوربينات بواسطة المحرك لضبط الجزء العلوي والسفلي ، يتم توصيل صندوق التوربين بقضيب توصيل لضمان مزامنة 3 مجموعات من الصناديق ، ويتم توصيل 3 لوحات جدارية مستقلة بواسطة عمود لضمان موازاة الآلة بأكملها.قطر رمح الأسطوانة 110 مم.هناك مجموعتان من القوالب على اليسار واليمين ، واحدة للقوس الداخلي وواحدة للقوس الخارجي ، ومجموعة من المحرك الرئيسي 15KW.يتم تشغيله بواسطة مخفض ZQ500 ، الذي يدفع الأعمدة السفلية اليمنى واليسرى من خلال التروس ، وحدة الترس هي 10 أمتار ، واحدة لكل يسار ويمين ، ويتم معالجة المنتج من خلال وحدة التحكم في التشغيل.
الرابع ،قائمة مراجعة تكوين المعدات
| لا |
جزء اسم |
كمية |
| 1 |
تشكيل القالب |
مجموعة واحدة من القوالب على كل جانب |
| 2 |
محرك محرك 15KW |
1 مجموعة |
| 3 |
تشكيل رمح العفن |
3 مجموعات |
| 4 |
رفع توربو |
3 مجموعات |
| 5 |
محرك رفع الرفع |
1 مجموعة |
| 6 |
مخفض ZQ500 |
1 مجموعة |
| 7 |
وحدة التحكم الكهربائية |
1 مجموعة |
| 8 |
الترباس مرساة المعدات |
1 مجموعة |

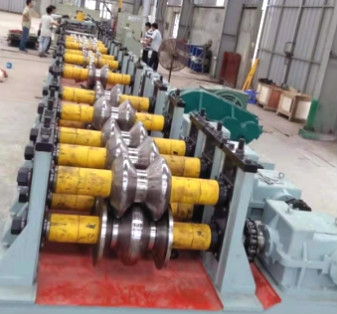

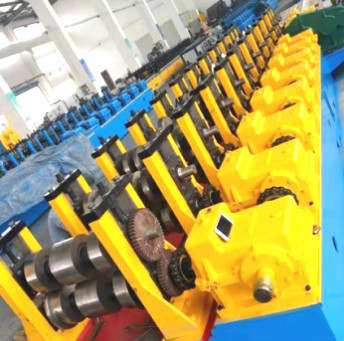

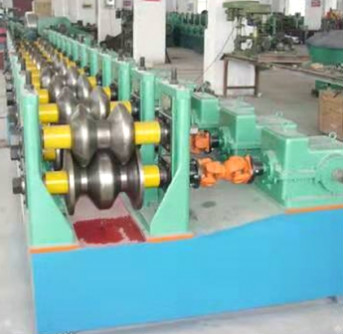

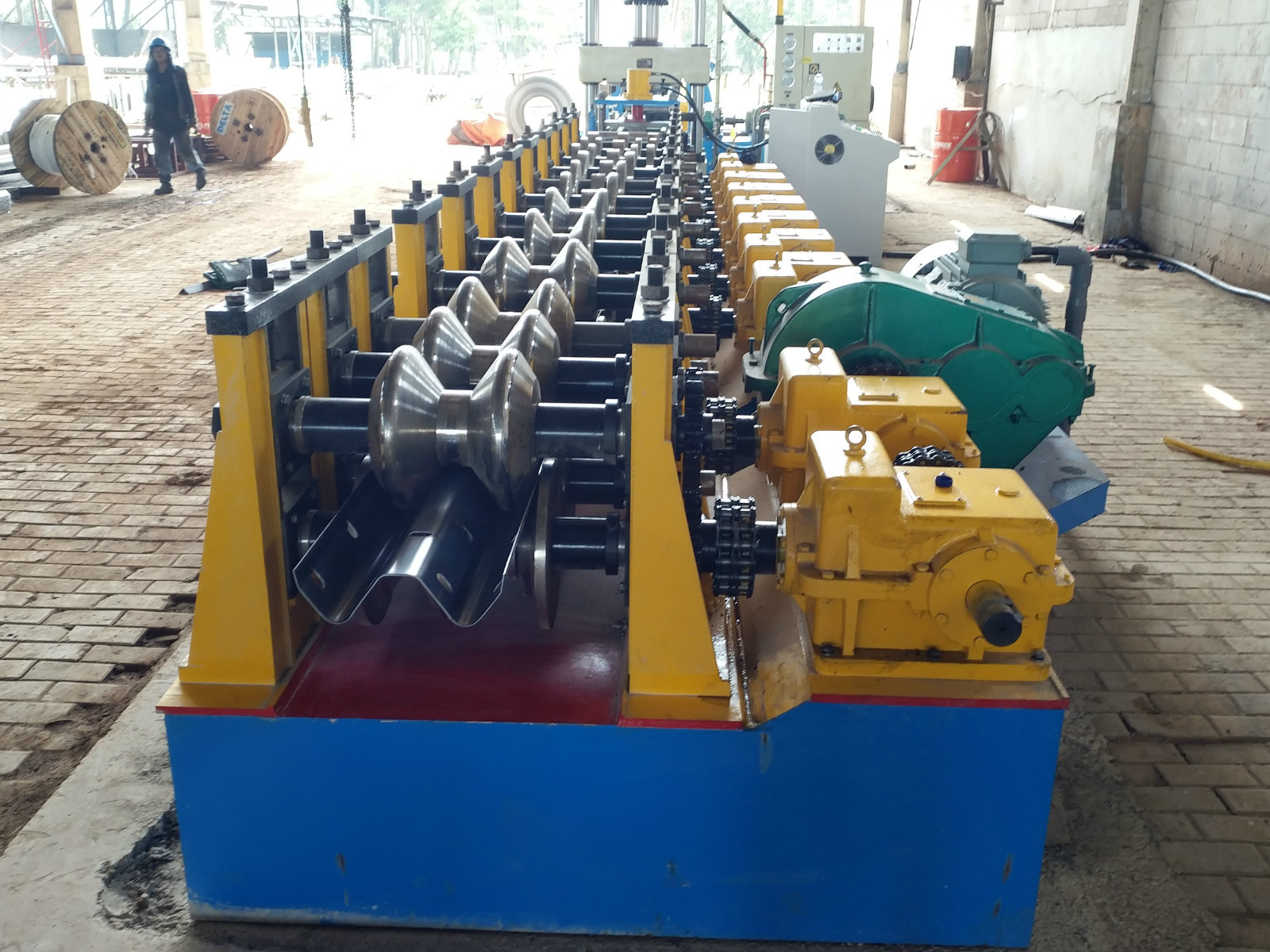

V. مخطط هيكل المعدات:
