37kw صرير حافة يشقّ واستدقاق عمليّة قطع آلة, قطعة إلى طول خطّ لعمود خفيف

تفصيل سريع:

وصف:

معلم فنيّ

1. سماكة المادة: 2mm-6.0mm ل Q235A فولاذ hot-rolled لطيف

2. عرض المادة: 800-1600mm

3. وزن من ملف فولاذيّ: حدّ أقصى 20 طن

4. قطر داخليّ من ملف فولاذيّ: Φ500mm-Φ750mm

5. leveling سرعة: 5 - 15m/min

6. رقم من leveling بكرة: 13

7. leveling بكرة قطر: 160mm

8. طول مدى لمقياس: 2000~12000mm يوافق requirments.

10. إحتمال من عمليّة قطع طول: ±15mm (قاعدة على 8m طول لوحة)

11. رئيسيّ leveling محرك قوة: 37kw (مجموع حول 65KW)

12. عرض منطقة لآلة: حوالي 7000mm

تطبيق:

هو لعمود خفيف مادّيّ يحلّ, leveling, يقطع, صرير حافة يشقّ واستدقاق يشقّ عملية, أن يحصل واحد عرض جانبيّ صغير, واحد جانبيّ كبير عرض فولاذ لوحة.

مواصفة

1. فولاذيّ ملف تحميل ساندة سيارة:

عبر: هيدروليّ

أفقيّ يتحرّك: يجهّز

Max.loading وزن: 15Tons

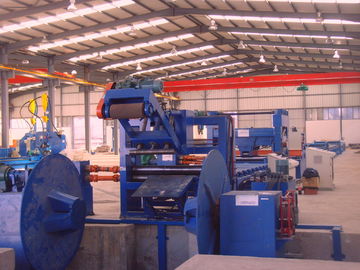

2. هيدروليّ tête مظلة نوع decoiler:

يتضمّن: يجهّز دفعت باتّجاه آخر, محرك, مقلل,

يأخذ النظام كبّل التغير أن يدور. الدوران إتجاه يستطيع كنت متحرّك باتّجاه عقارب السّاعة و unclockwise.

فتحت وأغلقت: هيدروليّ

Max.loading وزن: 15Tons

3. هيدروليّ serrer, tête, قرص ويغذّي أداة:

هو ل يأخذ الرأس من الملف فولاذيّ إلى يغذّي وحدة, هيدروليّ مرتفع ويضغط أن يتفادى الملف فولاذيّ مطلقا.

الإثنان بكرة يغذّي دوران المادة إلى حافة يشقّ وحدة. البكرة مرتفع صعودا ونزولا: هيدروليّ

4. متوسّط تقدم طريق worktable: 4M

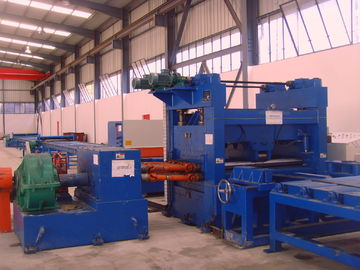

5. leveling وحدة: (إثنان يكذب نوع),

يتضمّن: سرعة محرك قابل للتعديل, مقلل, علبة سرعة.

ال leveling بكرة صفقة مع heat-treatments, 40Cr. HRC48

عبر بكرة مجموع 13. (بما في ذلك 1 زوج من قرص بكرة)

المرتفع بكرة قدت قاعدة عبر حركة بالمحرك من خلال دودة نظام.

هو مع طول يقيس وحدة:

دار المرمز يرسل الطول siginal إلى نظام ويضبط الطول مؤكّد.

بطاقة: خيار: أربعة يكذب نوع leveling وحدة مع فرديّ يرشد وحدة.

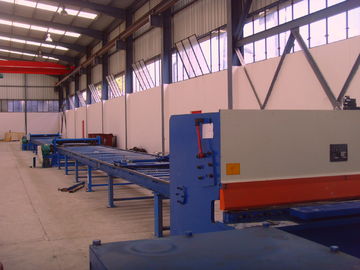

6. عمليّة قطع آلة:

يتضمّن: هيدروليّ أرجوحة حزمة موجية قصّ Q12Y-6*2000.

7. حافة مزدوج يشقّ وحدة.

هو ل يشقّ صرير حافة من اللوحة hot-rolled فولاذيّ أن يحصل العرض دقيق لعمود خفيف.

هو حقير على التقدم يقصّ مبدأ أن يقطع الفولاذ صفح. هناك ساندة في الجبهة من ال يشقّ وحدة. هو لتحكم العمليّة قطع مستقيم. بتغير يشعل الموقع من ال يشقّ نصل أن يحصل عرض مختلف fr حجم مختلف عمود صفح.

يتضمّن:

يساند طاولة مع السكّة حديديّة

يقمط صفح ساندة, one piece

مزدوج نصل نوع حافة يشقّ وحدة مع محرك وترس صندوق.

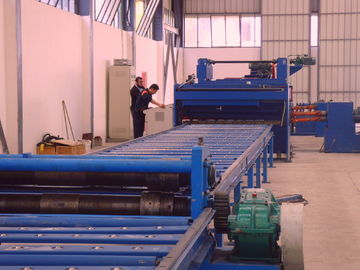

8. استدقاق يشقّ وحدة

الاستدقاق يشقّ آلة حقير على التقدم يقصّ مبدأ أن يقطع الفولاذ صفح. هناك ساندة في الجبهة من ال يشقّ وحدة. هو لتحكم الاستدقاق يقطع درجة. بتغير الموقع من الموقف على ساندة أن يضبط الاستدقاق يشقّ معدل.

يتضمّن:

يساند طاولة مع السكّة حديديّة

يقمط صفح ساندة, one piece

وحيد نصل نوع حافة يشقّ وحدة مع محرك وترس صندوق.

9. كرة نوع دعم طاولة ل ينهي استدقاق صفح

10. نظام كهربائيّ:

رقابة المركزية طاولة.

يتلقّى plc, ac سائق قلاب السمة من رد سريع ونشاط جيّد, أيّ يستطيع بشكل فعّال ضبطت ال يقيس دقة وسرعة جار.

11. نظام هيدروليّ:

قوة هيدروليّ 25L/min

يتضمّن: محطة هيدروليّ, صمام, زيت دبابة, مفصل فلق, أنبوب ليّن, يستعصي أنبوب إلى آخره.

ماذا يكون الفرق مع قطعتنا إلى طول وآخر?

يقطع القطعة تقليديّ إلى طول فقط ملف فولاذيّ داخل صفح. غير أنّ صمّمت خاصّتي خصوصا لعمود خفيف, هو يستطيع قطعت ملف فولاذيّ داخل صفح, غير أنّ في نفس الوقت, هو يستطيع أيضا قطعت الصفح داخل واحد عرض جانبيّ صغير, واحد عرض جانبيّ كبير, مماثل إلى former.

إتصال مع زبون

a: كيف إلى قطعة صفح مع واحد عرض جانبيّ صغير وواحد جانبيّ كبير عرض صفح ب هذا آلة?

b: أوّل, هناك حافة مزدوج يشقّ وحدة, هو ل يشقّ صرير حافة من اللوحة hot-rolled فولاذيّ أن يحصل العرض دقيق لعمود خفيف, وبعد ذلك نحن يستطيع استعملت استدقاقنا يشقّ وحدة أن يقطع الفولاذ صفح داخل 2 قطعة مع واحد جانبيّ صغير وواحد صفح جانبيّ كبير. هناك ساندة في الجبهة من ال يشقّ وحدة. هو لتحكم الاستدقاق يقطع درجة. بتغير الموقع من الموقف على ساندة أن يضبط الاستدقاق يشقّ معدل.

a: how many نموذج نحن نتلقّى لقطعة إلى طول?

b: نحن نتلقّى ثلاثة نوع, 6X1600-12meters (ال max عمليّة قطع طول 12meters), 6X1600-14 عداد (حدّ أقصى 14 عداد) و 6X1600-16 عداد (حدّ أقصى 16 عداد)

a: how long يكون ك نوعية ضمانة فترة

واحد سنة. وعندما يصل الآلة في زبون ورشة, نحن سنرسل مهندس إلى ينتدب آلة وسيعطي تدريب. غير أنّ أيضا, الزبون يستطيع تركت مهندسهم إلى ورشتنا أن يدرس قبل تسليم.
