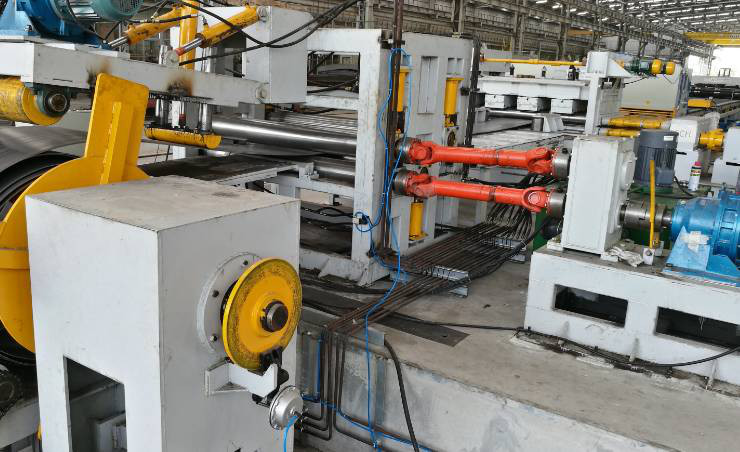

1600mm Q235A لفائف مقطوعة لطول خط الماكينة 15 طن تحميل

800 - 1600mm Q235A لفائف الفولاذ الطري المدرفلة على الساخن مقطعة لطول خط الماكينة

تطبيق:

إنها مخصصة لفك اللفائف ، التسوية ، القطع ، كشط حافة الحواف وعملية الحز المستدقة ، للحصول على جانب واحد صغير العرض ، جانب واحد كبير عرض لوحة الصلب.

تفصيل سريع:

المقياس التقني

1. سماكة المواد: 2mm-6.0mm للصلب الطري المدلفن على الساخن Q235A

2. عرض المواد: 800-1600 مم

3. وزن لفائف الصلب: 20 طن كحد أقصى

4. القطر الداخلي للملف الفولاذي: Φ500mm-Φ750mm

5. سرعة التسوية: 5- 15m / min

6. عدد بكرات التسوية: 13

7. قطر بكرات التسوية: 160mm

8. مدى الطول للمقياس: 2000 12000 مم حسب مقتضيات.

10. تفاوت طول القطع: ± 15mm (القاعدة على لوح بطول 8m)

11. قوة محرك التسوية الرئيسية: 37kw (إجمالي حوالي 65KW)

12. مساحة العرض للآلة: حوالي 7000mm

تحديد

1. لفائف الصلب تحميل سيارة دوللي:

لأعلى ولأسفل: هيدروليكي

أفقي متحرك: آلي

أقصى وزن للتحميل: 15 طن

2. آلة فك اللفافة الهيدروليكية ذات الرأس المزدوج:

بما في ذلك: الدفع الميكانيكي ، المحرك ، المخفض ،

يأخذ نظام السلسلة التحول للتدوير.يمكن أن يكون اتجاه الدوران في اتجاه عقارب الساعة وغير اتجاه عقارب الساعة.

فتح وإغلاق: هيدروليكي

أقصى وزن للتحميل: 15 طن

3. جهاز الضغط التوجيهي الهيدروليكي ، رأس المجرفة ، جهاز الضغط والتغذية:

إنه لأخذ رأس الملف الفولاذي إلى وحدة التغذية ، وأعلى هيدروليكيًا والضغط لتجنب لفائف الصلب.

يقوم دوران البكرتين بتغذية المواد إلى وحدة حز الحافة.الأسطوانة لأعلى ولأسفل: هيدروليكي

4. طريقة الدرفلة الوسطى منضدة: 4M

5. وحدة التسوية: (نوعان من النوع العادي) ،

بما في ذلك: سرعة المحرك قابل للتعديل ، المخفض ، علبة التروس.

تتعامل أسطوانة التسوية مع المعالجات الحرارية ، 40Cr.HRC48

إجمالي الأسطوانة لأعلى ولأسفل 13. (بما في ذلك زوج واحد من بكرات القرص)

حركة قاعدة الأسطوانة لأعلى ولأسفل مدفوعة بالمحرك من خلال نظام دودي.

مع وحدة قياس الطول:

استدارة جهاز التشفير يرسل الطول الأصلي للتحكم في النظام والتحكم في الطول المعين.

ملاحظة: الخيار: أربع وحدات تسوية من النوع العادي مع وحدة توجيه فردية.

6. آلة القطع:

بما في ذلك: قص شعاع التأرجح الهيدروليكي Q12Y-6 * 2000.

7. وحدة الحز ذات الحافة المزدوجة.

إنها مخصصة لشق حافة الكشط للوحة الفولاذية المدلفنة على الساخن للحصول على العرض الدقيق لعمود الإنارة.

إنها قاعدة على مبدأ القص المتداول لقطع الصفيحة الفولاذية.هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في القطع المستقيم.عن طريق تغيير موضع شفرة التقطيع للحصول على عرض مختلف من صفيحة عمود إنارة مختلفة الحجم.

مشتمل :

طاولة داعمة مع سكة

تحامل ورقة دوللي ، قطعة واحدة

وحدة الحز ذات الشفرات المزدوجة مع المحرك وصندوق التروس.

8. وحدة الحز المستدقة

آلة الحز المستدقة تعتمد على مبدأ القص المتداول لقطع الصفيحة الفولاذية.هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في درجة القطع المستدقة.عن طريق تغيير موضع السدادة على دوللي للتحكم في معدل القطع المستدق.

مشتمل :

طاولة داعمة مع سكة

تحامل ورقة دوللي ، قطعة واحدة

وحدة شق الحافة من نوع الشفرات المفردة مع المحرك وصندوق التروس.

9. طاولة دعم من نوع الكرة للصفائح المستدقة النهائية

10. النظام الكهربائي:

طاولة تحكم مركزية.

يتميز محول التشغيل PLC و AC بميزة الاستجابة السريعة والنشاط الجيد ، والتي يمكن أن تتحكم بشكل فعال في دقة القياس وسرعة التشغيل.

11. النظام الهيدروليكي:

الطاقة الهيدروليكية 25 لتر / دقيقة

بما في ذلك: المحطة الهيدروليكية ، والصمامات ، وخزان الزيت ، والمفاصل ، والأنابيب اللينة ، والأنابيب الصلبة ، وما إلى ذلك.

ما هو الفرق بين قصاتنا الطويلة وغيرها؟

القطع التقليدي للطول يقطع فقط لفائف الصلب إلى صفائح.لكننا مصمم خصيصًا لعمود الضوء ، يمكنه قطع لفائف الصلب إلى صفائح ، ولكن في نفس الوقت ، يمكنه أيضًا قطع الصفيحة إلى جانب واحد صغير العرض ، جانب واحد عرض كبير ، على غرار سلم.

التواصل مع العملاء

ج: كيف تقطع الورقة بعرض صغير من جانب واحد وصفيحة عرض كبيرة من جانب واحد بواسطة هذا الجهاز؟

ب: أولاً ، هناك وحدة شق ذات حواف مزدوجة ، وهي مخصصة لحز حافة الكشط للوحة الفولاذية المدرفلة على الساخن للحصول على العرض الدقيق لعمود الإنارة ، ومن ثم يمكننا استخدام وحدة الحز المستدقة لدينا لتقطيع الصفيحة الفولاذية إلى قطعتين مع جانب واحد صغير وواحد جانب أكبر ورقة.هناك دوللي في مقدمة وحدة الحز.إنه للتحكم في درجة القطع المستدقة.عن طريق تغيير موضع السدادة على دوللي للتحكم في معدل القطع المستدق.

ج: كم عدد النماذج التي لدينا لقص الطول؟

ب: لدينا ثلاثة أنواع ، 6 × 1600-12 متر (أقصى طول للقطع 12 مترًا) ، 6 × 1600-14 مترًا (14 مترًا كحد أقصى) و 6 × 1600 مترًا (16 مترًا بحد أقصى)

ج: ما هي مدة ضمان الجودة الخاصة بك

سنة واحدة.وعندما تصل الآلة إلى ورشة العميل ، سوف نرسل مهندسًا إلى آلة التشغيل ونقدم التدريب.ولكن أيضًا ، يمكن للعميل السماح لمهندسه بالذهاب إلى ورشة العمل الخاصة بنا للدراسة قبل التسليم.
