| Brand Name: | CMC |
| Model Number: | HM800 / 14000 |
| MOQ: | 1 مجموعة |

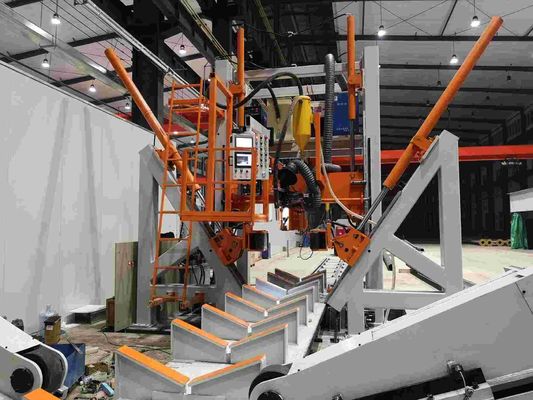

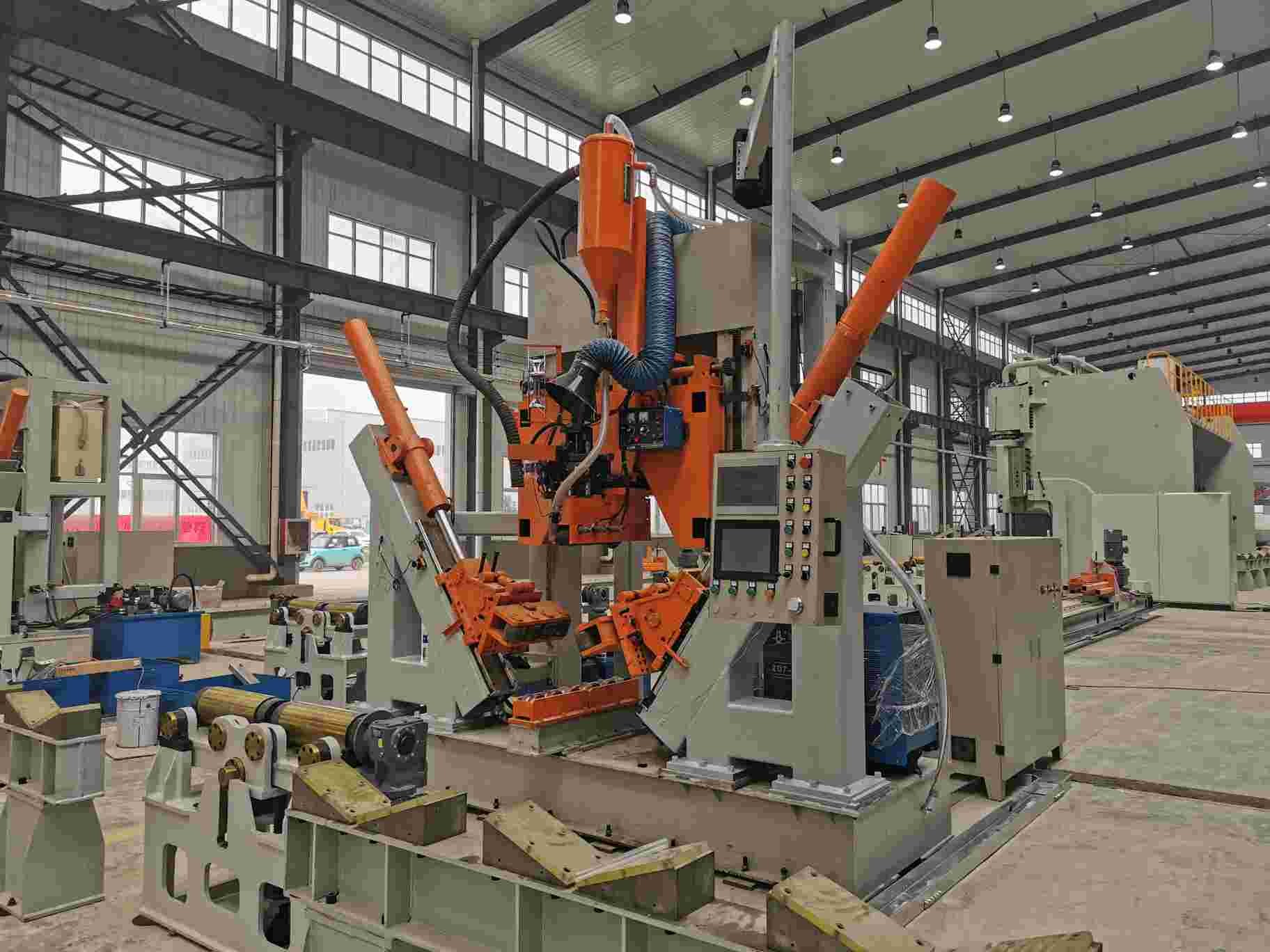

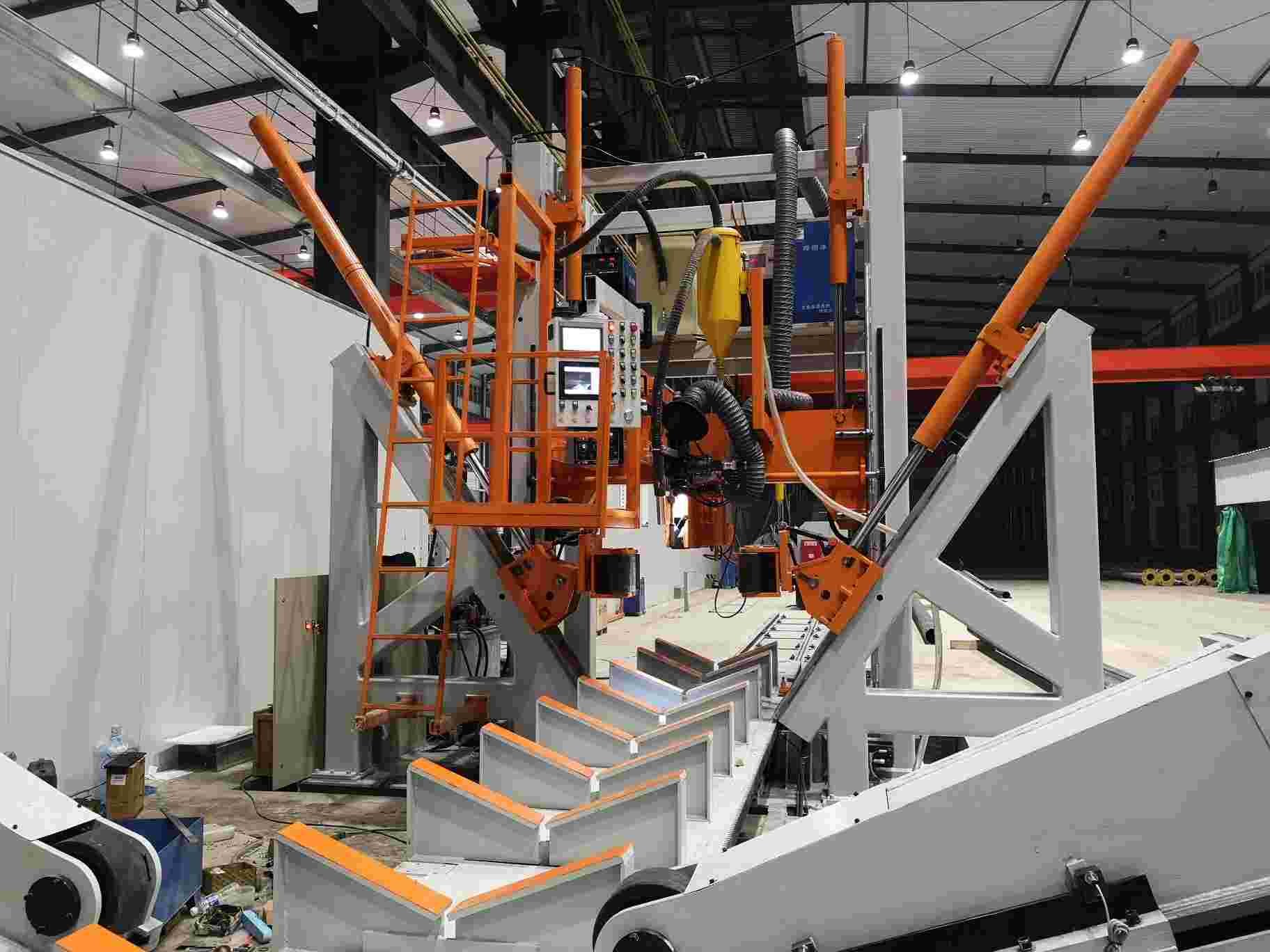

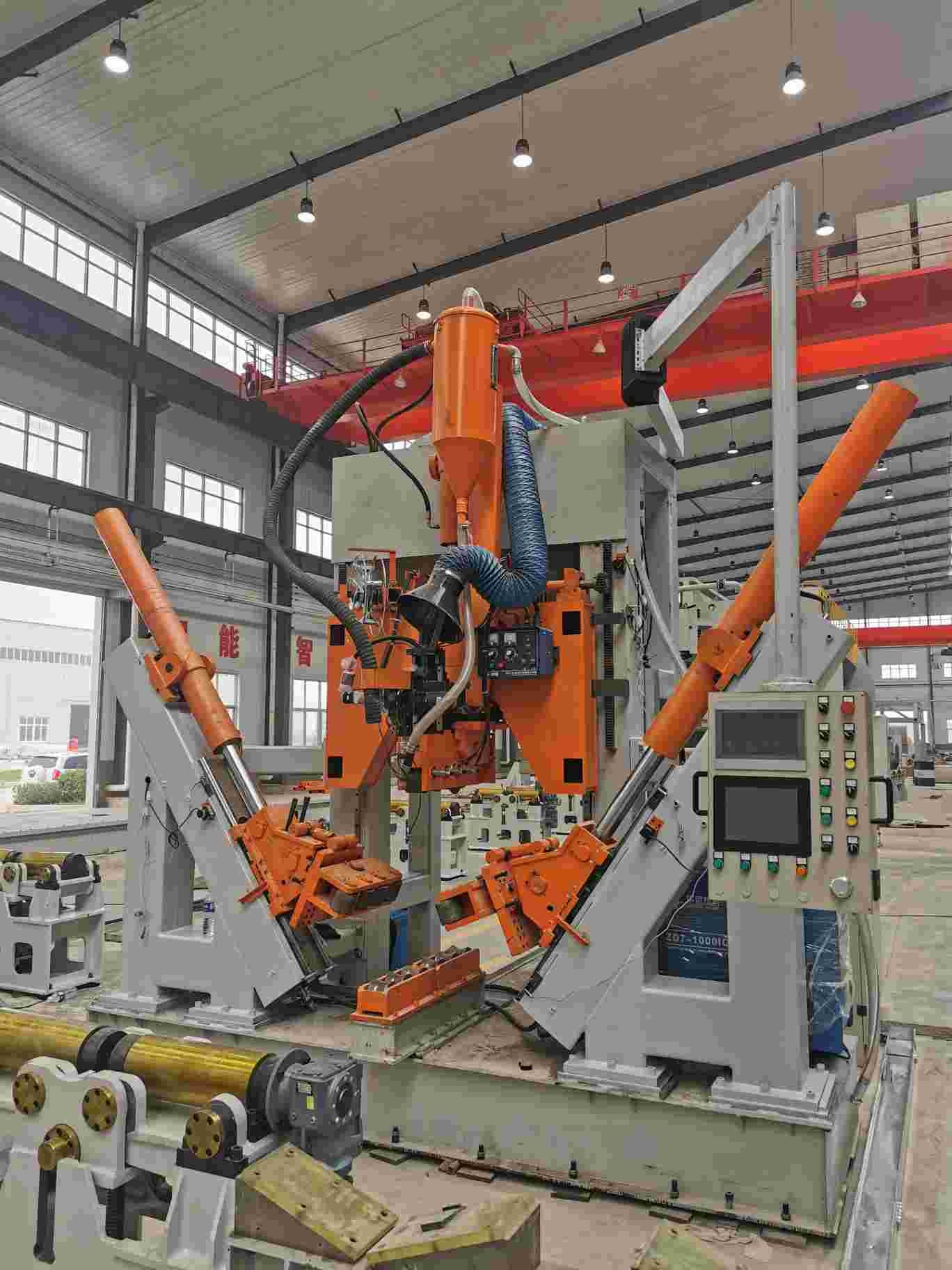

آلة لحام القطب CNC
الموديل: HM800 / 14000
نوع الأسطوانة
مصمم خصيصًا للقطب الأحادي ، وقطب الصاري العالي ، وعمود اتصالات 5G ، وقطب إنارة الشارع العادي
نطاق القطر: 200 ~ 800 مم ، السماكة: 4 ~ 12 مم ، الطول: 14000 مم
نطاق قطر الخيار: 60 ~ 800 مم ، السماكة: 3 ~ 12 مم ، الطول: 14000 مم
آلة لحام القوس المغمور بسلك مفرد قياسي
نطاق التطبيق: مناسب للحام الإغلاق الأوتوماتيكي الطولي لقطب متوسط الحجم بطول كبير ، مثل عمود 5G ، و monopole ، وقطب الصاري المرتفع ، وقطب إنارة الشارع العادي
عادة ما تكون هذه الآلة مناسبة لحام قطب متعدد الأضلاع ومخروطي الحجم متوسط الحجم ، ومناسب بشكل خاص للقطب الذي يحتوي على خط لحام واحد فقط.إنه خط لحام أوتوماتيكي.العربة مزودة بمحرك سرعة قابل للتعديل ، والذي يمكنه سحب العمود للتحرك.تجعل الأسطوانة الهيدروليكية عجلة الضغط تشد العمود وتلحم في نفس الوقت.
ميزات الملكية:
1.التعديل التلقائي CNC ، نظام CNC ، مع تغيير قطر القطب ، وضبط الضغط تلقائيًا ، وضبط موضع قدم الضغط تلقائيًا ، ومطابقة سرعة التغذية وموضعها تلقائيًا ، والحفاظ على خط اللحام دائمًا في الحالة المغلقة ، لضمان السلاسة اللحام.
2-العملية السابقة ، بعد اللحام ، لا يوجد التواء في عمود اللحام ، ولا توجد حاجة للأفراد لنقب ولف القضيب في الجزء الخلفي من الماكينة لتوسيط اللحام.
3. يتم التحكم في عمود القيادة عن طريق تحويل التردد ، مع وظيفة إيقاف الفرامل الكهربائية لضمان استقرار لحام الرأس والذيل ، يمكن لهذا النظام أن يلحم العمود من نهاية صغيرة إلى نهاية أسفل المنطقة الكاملة وتقريباً لا يوجد طول متبقي من اللحام.بهذه الطريقة يتم تقليل العمل اليدوي للعملية التالية.
4 عدد أسطوانة التثبيت هو 3 مجموعات ، والميزة هي تقليل ضغط الأسطوانة على سطح العمود ، وتقليل الخدش على السطح.إنها مناسبة لإنتاج قطب مثمن ، قطب متعدد الأضلاع وقطب مخروطي.يمكن أن تكون متساوية القطر أو مخروطية.
5 عربة ترولي من النوع الدافع مع وظيفة العودة السريعة الآلية ، لا حاجة للمشغل للرجوع يدويًا وتقلل من كثافة اليد العاملة للمشغلين.
6.عربة الدفع الخلفية بجهاز التثبيت الهوائي ، إنها بسيطة وسريعة بالمقارنة مع لقط يدوي.
7. وظيفة لحام القوس المغمور
8. جانب التفريغ من نوع البكرة ، وهو مناسب للتحميل والتفريغ ، ويساعد على تحقيق أتمتة المواد الأولية والنهائية.يمكن أن يكون التحميل والتفريغ على نفس الجانب لجعل المشغل يتجنب الحركة لمسافات طويلة.يحتاج المشغل فقط للعمل في موضع الآلة المضيفة ، مما يقلل بشكل كبير من كثافة اليد العاملة.
9. مع جهاز توجيه القطب الخلفي ، يمكن تعديله بشكل تكيفي.في العملية العملية ، نادرًا ما يتم تعديل موضع خط اللحام ، مما يقلل من كثافة اليد العاملة للمشغلين.

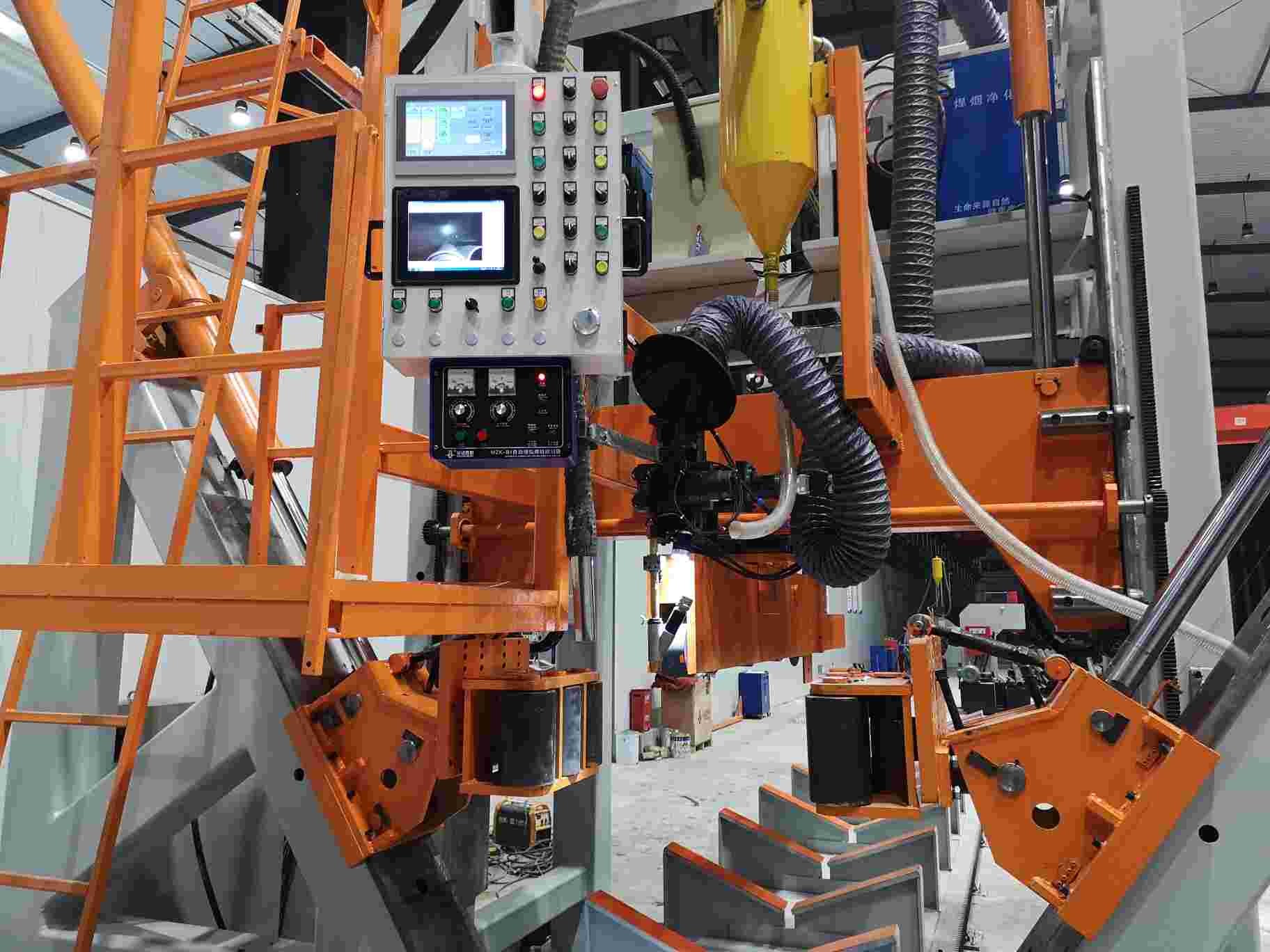

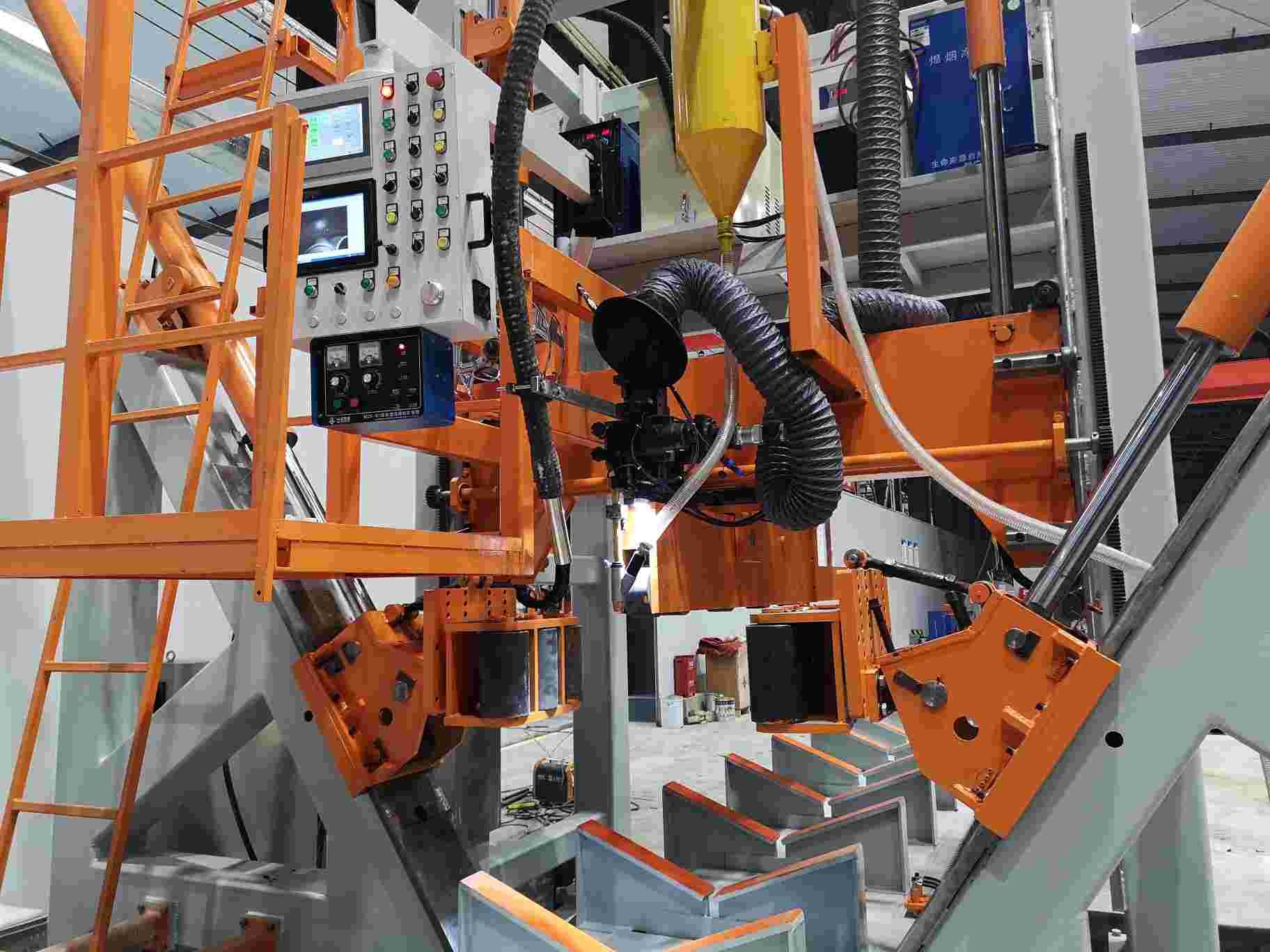

10- من خلال الكاميرا المثبتة على رأس الماكينة ، ينعكس خط اللحام على شاشة لوحة التحكم الرئيسية ، مما يجعل تتبع خط اللحام بسيطًا وسهلاً ، ويقلل من كثافة اليد العاملة للمشغل لمراقبة اللحام.
11.ضغط الزيت ونظام CNC المطورين ذاتيًا ، مما يجعل العمود الملحوم دائريًا وتشوهًا صغيرًا.
12- المشغل: شخص واحد.
13.رفوف بكرة التحميل ، 5 مجموعات (مناسبة لقطب 12،14 م)
14.وفقًا لتخطيط ورشة عمل المشتري ، يمكن توفير آلات ذات اتجاهات عمل مختلفة
15.للمتطلبات الخاصة للعملاء ، يمكن تصميم وتصنيع الماكينة خصيصًا لتلبية أعمدة مختلفة في جميع أنحاء العالم
16.الاختيار: نظام تبريد الكتل النحاسية (يوجد هذا الجهاز داخل عمود الإنارة لزيادة معدل اختراق اللحام) مع مجموعتين من الكتل النحاسية تناسب الأعمدة المخروطية والثمانية الأضلاع
17.الخيار: أسطوانة التثبيت المناسبة لأعمدة إنارة الشوارع العادية ، يتم توسيع نطاق القطر إلى: 60 ~ 800mm
تتكون الآلة من الأجزاء التالية:
مع مجموعة واحدة مناسبة لصاري أحادي القطب ، قالب قطب 5G.
اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (أعمدة دائرية وعمود مخروطي)
اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (قطب مثمن)
اختياري: مجموعة من أجهزة التثبيت الخلفية مناسبة لأعمدة إنارة الشوارع العادية.(تتضمن أداة صغيرة ، مناسبة للأعمدة ذات الطول القصير جدًا ، مثل ذراع بطول 1 ~ 2 متر)
| المقياس التقني | ||
| 1 | قطر القطب |
200-800 مم الخيار: 60 ~ 800 مم |
| 2 | طول المنضدة | 14000 ملم |
| 3 | سمك القطب |
4 ~ 12 مم ، Q235 ، Q345 الخيار: عمود إنارة عادي ، الحد الأدنى لسماكة: 3 مم |
| 4 | لقط كمية القدم | 3 مجموعات |
| 5 | قوة المحرك لمضخة الزيت | 4 + 4 كيلو واط |
| 6 | قوة المحرك المحمول | 4KW. سرعة قابلة للتعديل |
| 7 | شوط الضغط العمودي | 800 مم |
| 8 | ارتفاع التشغيل | المسافة من الزاوية السفلية للعمود إلى الأرض: 750 مم |
| 9 | آلة لحام |
لحام القوس المغمور التكوين القياسي: سلك مفرد بقوس واحد ، 1000 أمبير |
| 10 | قطر سلك اللحام | قطر سلك اللحام يخضع لسمك الأعمدة (يمكن توفير سلك لحام 1.6 مم) |
| 11 | سرعة اللحام |
0.8 ~ 3m / min ستبليس قابل للتعديل ملاحظة: سمك مختلف ، سرعة مختلفة) |
| 12 | معدل اختراق اللحام | 80٪ |
| 13 | المكونات الكهربائية | شنايدر (فرنسي) |
| 14 | نظام CNC PLC | سيمنز (ألمانيا) |
| 15 | ماركة آلة اللحام | HUAYUAN |
| 16 | وزن | 12 طن |
| 17 | أبعاد |
31000 × 3800 × 4500 ملم (الطول × العرض × الارتفاع) |
| 18 | خيار | نظام الكتل النحاسية للتبريد (يوجد هذا الجهاز داخل عمود الإنارة لزيادة معدل اختراق اللحام) مع مجموعتين من الكتل النحاسية تناسب الأعمدة المخروطية والثمانية الأضلاع |
| 19 | خيار |
اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (أعمدة دائرية وعمود مخروطي)
اختياري: مجموعة واحدة مناسبة لأعمدة إنارة الشوارع العادية ، بقطر لا يقل عن 60 مم (قطب مثمن)
اختياري: مجموعة من أجهزة التثبيت الخلفية مناسبة لأعمدة إنارة الشوارع العادية.(تتضمن أداة صغيرة ، مناسبة للأعمدة ذات الطول القصير جدًا ، مثل ذراع بطول 1 ~ 2 متر) |
