تفاصيل المنتج:
|
تسليط الضوء: | آلة ثني لوحة الدرابزين,آلة ثني الألواح 15KW |
---|

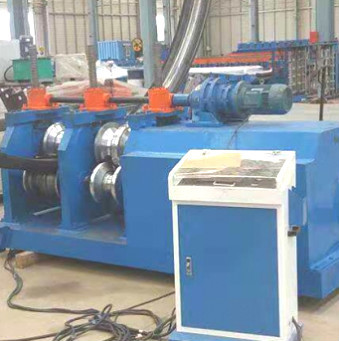

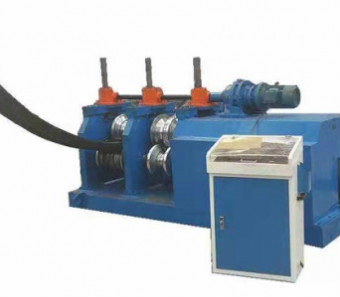

آلة ثني لوحة الدرابزين
أ.سمك: 2.5-4 مم (± 0.2 مم) ، العرض: 750 مم ± 5 مم ،
قوة العائد 235Mpa ، الانحناء الجانبي أقل من 10mm (القاعدة على 5mm) ،
ج.لفائف القطر الداخلي: φ508 ~ φ600mm ؛لفائف القطر الداخلي: ≤φ1800mm ،
د - وزن اللفة: T10T
I. معلمات الجهاز الأساسية
الثاني ، نظرة عامة على هيكل المعدات

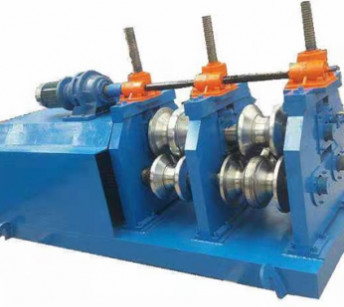

تتم معالجة إطار المعدات عن طريق لوحة فولاذية A3 ، بعد معالجة الشيخوخة ، هيكل 3 أسطوانات ، 1 علوي و 2 سفلي ، تتبنى الأسطوانة السفلية هيكلًا ثابتًا ، تتبنى الأسطوانة العلوية تعديل حركة المنزلق ، ويتم تشغيل 3 مجموعات من محرك صندوق التوربينات بواسطة المحرك لضبط الجزء العلوي والسفلي ، يتم توصيل صندوق التوربين بقضيب توصيل لضمان مزامنة 3 مجموعات من الصناديق ، ويتم توصيل 3 لوحات جدارية مستقلة بواسطة عمود لضمان موازاة الآلة بأكملها.قطر رمح الأسطوانة 110 مم.هناك مجموعتان من القوالب على اليسار واليمين ، واحدة للقوس الداخلي وواحدة للقوس الخارجي ، ومجموعة من المحرك الرئيسي 15KW.يتم تشغيله بواسطة مخفض ZQ500 ، الذي يدفع الأعمدة السفلية اليمنى واليسرى من خلال التروس ، وحدة الترس هي 10 أمتار ، واحدة لكل يسار ويمين ، ويتم معالجة المنتج من خلال وحدة التحكم في التشغيل.
III ، قائمة مراجعة تكوين المعدات
لا |
جزء اسم |
كمية |
1 |
تشكيل القالب |
مجموعة واحدة من القوالب على كل جانب |
2 |
محرك محرك 15KW |
1 مجموعة |
3 |
تشكيل رمح العفن |
3 مجموعات |
4 |
رفع توربو |
3 مجموعات |
5 |
محرك رفع الرفع |
1 مجموعة |
6 |
مخفض ZQ500 |
1 مجموعة |
7 |
وحدة التحكم الكهربائية |
1 مجموعة |
8 |
الترباس مرساة المعدات |
1 مجموعة |
