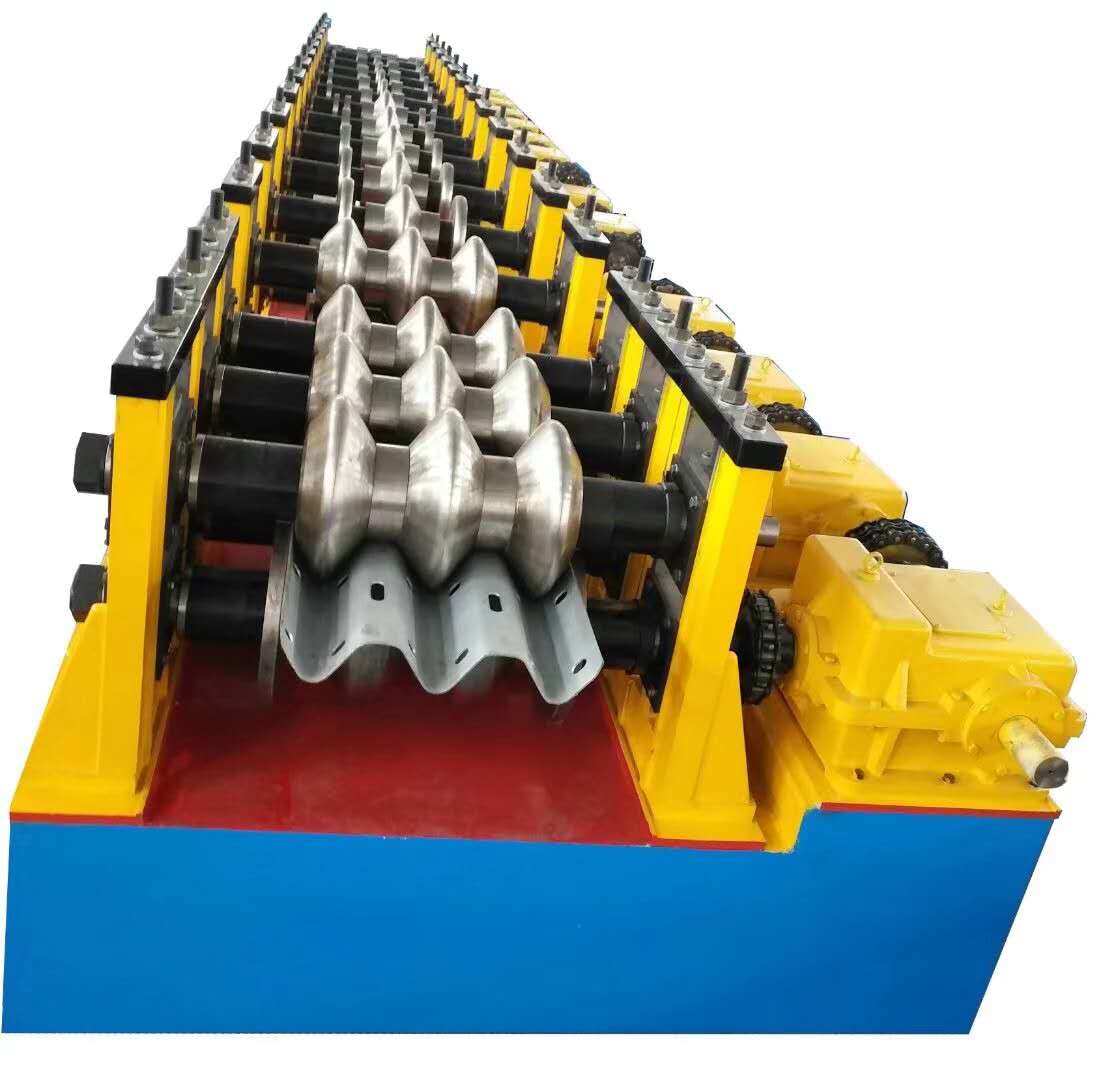

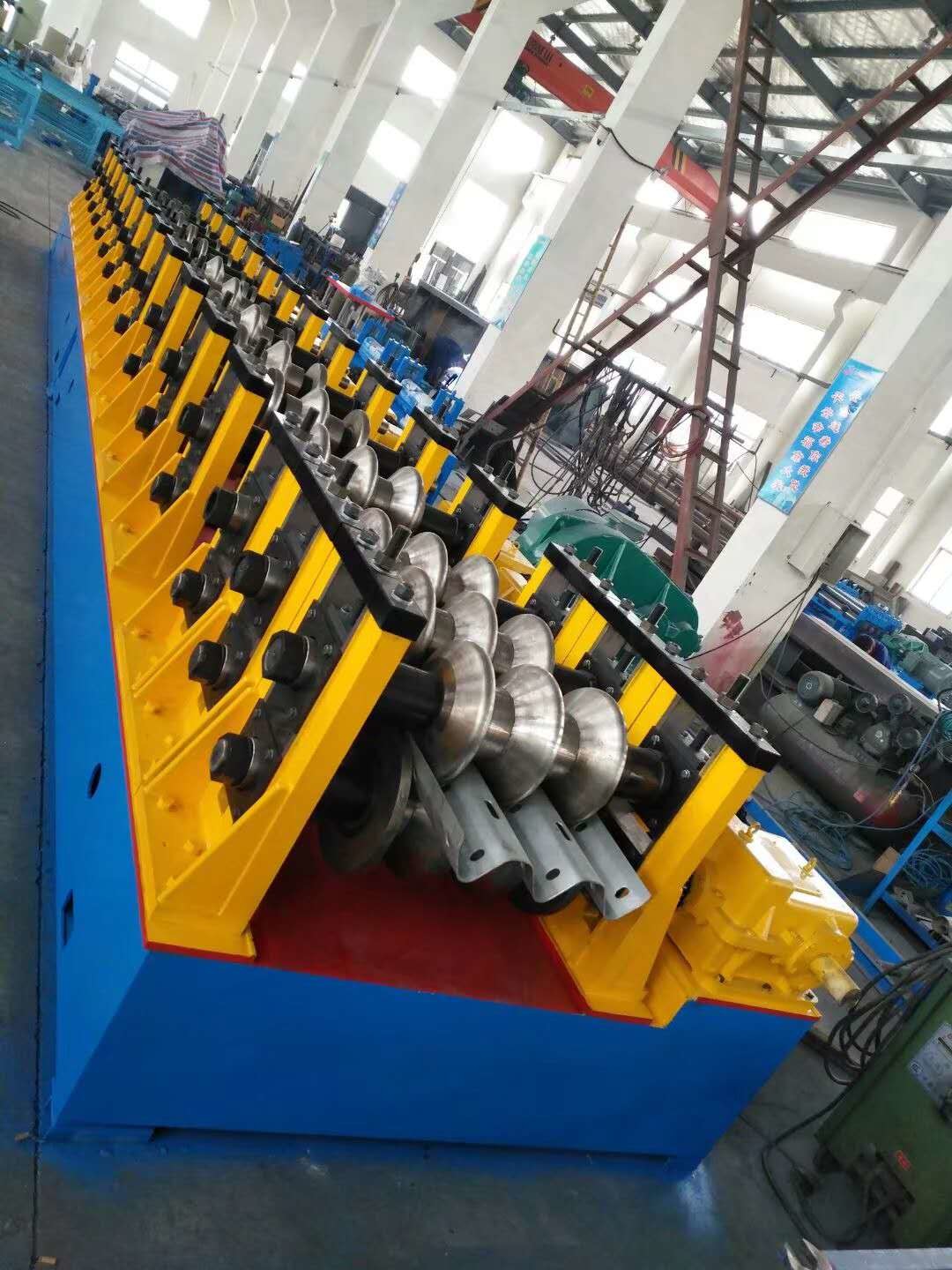

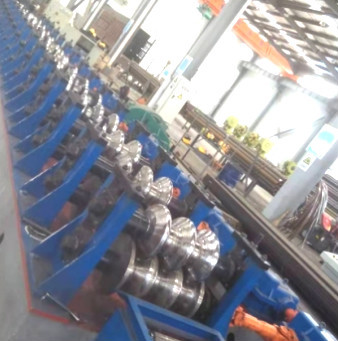

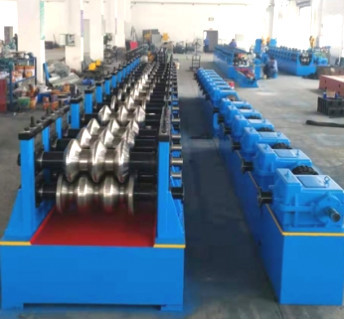

آلة تشكيل لفائف الدرابزين 2.5 مم ثلاث موجات

آلة تشكيل ثلاث موجات الدرابزين

I. معلمات الجهاز الأساسية

1. الخواص الميكانيكية ومواصفات المواد الخام
2. المواد: Q345B المجلفن
3. سمك: 2.5 ～ 3.0 مم
4. العرض: 450-476 ملم
5. الوزن: 65 كيلوجرام
6. مواصفات المنتجات
7. المنتج: عن طريق رسم المنتج
8. عرض المنتج: 310 مم ± 5 مم
9. ارتفاع المنتج: 81 مم ± 5 مم
10. مواصفات المنتج
11. طريقة التشكيل: تشكيل لفة الباردة
12. سرعة الإنتاج: ≤10m / min
13. اتجاه التغذية: التغذية اليسرى
14. الجهد الرئيسي: 380V ، 50Hz
15. إجمالي الطاقة للوحدة: حوالي 20.7 كيلو وات
16. محرك رمح تحمل: 6026
17. رفع توربو: SWL10-3 / 23-FU3
18. محرك التشغيل الرئيسي: YVP180M-4-15
19. المخفض: ZQ500-48.57
20. مادة لوح الحائط: A3
21. مادة رمح: 40
22. مواد العفن: Gcr15

II نظرة عامة على هيكل المعدات

تتم معالجة إطار المعدات عن طريق لوحة فولاذية A3 ، بعد معالجة الشيخوخة ، هيكل 3 أسطوانات ، 1 علوي و 2 سفلي ، تتبنى الأسطوانة السفلية هيكلًا ثابتًا ، تتبنى الأسطوانة العلوية تعديل حركة المنزلق ، ويتم تشغيل 3 مجموعات من محرك صندوق التوربينات بواسطة المحرك لضبط الجزء العلوي والسفلي ، يتم توصيل صندوق التوربين بقضيب توصيل لضمان مزامنة 3 مجموعات من الصناديق ، ويتم توصيل 3 لوحات جدارية مستقلة بواسطة عمود لضمان موازاة الآلة بأكملها.قطر رمح الأسطوانة 110 مم.هناك مجموعتان من القوالب على اليسار واليمين ، واحدة للقوس الداخلي وواحدة للقوس الخارجي ، ومجموعة من المحرك الرئيسي 15KW.يتم تشغيله بواسطة مخفض ZQ500 ، الذي يدفع الأعمدة السفلية اليمنى واليسرى من خلال التروس ، وحدة الترس هي 10 أمتار ، واحدة لكل يسار ويمين ، ويتم معالجة المنتج من خلال وحدة التحكم في التشغيل.

III. قائمة مراجعة تكوين المعدات
