تفاصيل المنتج:
|
| مكان المنشأ:: | وشى ، الصين | الجهد االكهربى: | 380V 50Hz 3 مراحل |
|---|---|---|---|

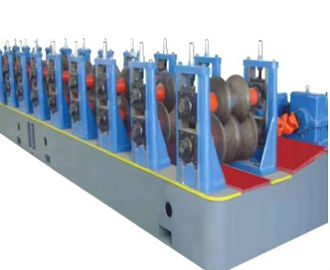

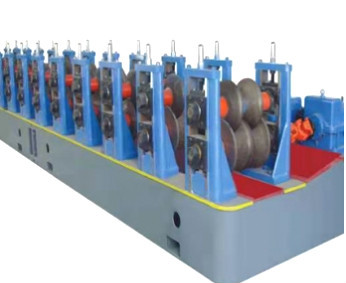

| اسم العلامة التجارية:: | CMC | اسم المنتج:: | اثنين من موجات آلة تشكيل الدرابزين |
| نوع البلاط:: | صلب | فحص الفيديو الصادر:: | قدمت |
| تسليط الضوء: | 476mm الدرابزين لفة تشكيل آلة,20.7KW الدرابزين لفة تشكيل آلة |
||
I. معلمات الجهاز الأساسية
المواد: Q345B المجلفن
سمك: 2.5 ～ 3.0 مم
العرض: 450-476 ملم
الوزن: 65 كيلوجرام
مواصفات المنتجات
المنتج: عن طريق رسم المنتج
عرض المنتج: 310 مم ± 5 مم
ارتفاع المنتج: 81 مم ± 5 مم
مواصفات المنتج
طريقة التشكيل: تشكيل لفة الباردة
سرعة الإنتاج: ≤10m / min
اتجاه التغذية: التغذية اليسرى
الجهد الرئيسي: 380V ، 50Hz
إجمالي الطاقة للوحدة: حوالي 20.7 كيلو وات
محرك رمح تحمل: 6026
رفع توربو: SWL10-3 / 23-FU3
محرك التشغيل الرئيسي: YVP180M-4-15
المخفض: ZQ500-48.57
مادة لوح الحائط: A3
مادة رمح: 40
مواد العفن: Gcr15

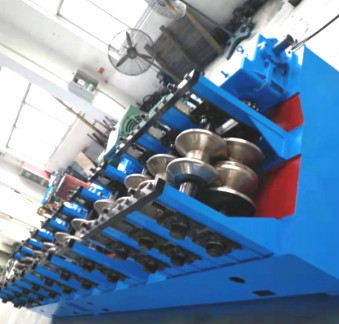

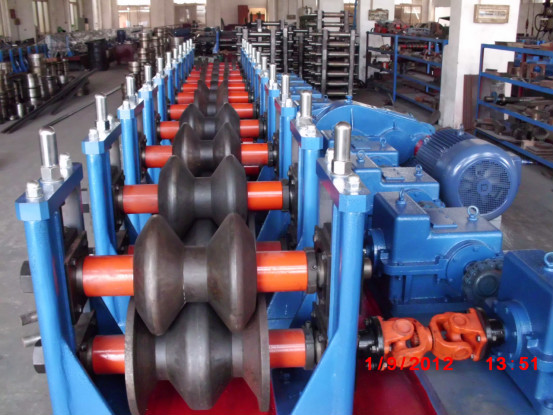

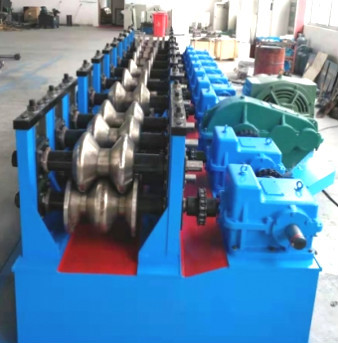

II نظرة عامة على هيكل المعدات
تتم معالجة إطار المعدات عن طريق لوحة فولاذية A3 ، بعد معالجة الشيخوخة ، هيكل 3 أسطوانات ، 1 علوي و 2 سفلي ، تتبنى الأسطوانة السفلية هيكلًا ثابتًا ، تتبنى الأسطوانة العلوية تعديل حركة المنزلق ، ويتم تشغيل 3 مجموعات من محرك صندوق التوربينات بواسطة المحرك لضبط الجزء العلوي والسفلي ، يتم توصيل صندوق التوربين بقضيب توصيل لضمان مزامنة 3 مجموعات من الصناديق ، ويتم توصيل 3 لوحات جدارية مستقلة بواسطة عمود لضمان موازاة الآلة بأكملها.قطر رمح الأسطوانة 110 مم.هناك مجموعتان من القوالب على اليسار واليمين ، واحدة للقوس الداخلي وواحدة للقوس الخارجي ، ومجموعة من المحرك الرئيسي 15KW.يتم تشغيله بواسطة مخفض ZQ500 ، الذي يدفع الأعمدة السفلية اليمنى واليسرى من خلال التروس ، وحدة الترس هي 10 أمتار ، واحدة لكل يسار ويمين ، ويتم معالجة المنتج من خلال وحدة التحكم في التشغيل.
III. قائمة مراجعة تكوين المعدات
|
لا |
جزء اسم |
كمية |
| 1 |
تشكيل القالب |
مجموعة واحدة من القوالب على كل جانب |
| 2 |
محرك محرك 15KW |
1 مجموعة |
| 3 |
تشكيل رمح العفن |
3 مجموعات |
| 4 |
رفع توربو |
3 مجموعات |
| 5 |
محرك رفع الرفع |
1 مجموعة |
| 6 |
مخفض ZQ500 |
1 مجموعة |
| 7 |
وحدة التحكم الكهربائية |
1 مجموعة |
| 8 |
الترباس مرساة المعدات |
1 مجموعة |
IV.خدمتنا
· عينة متاحة ومجانية.
·
· سنقوم بتسليم البضاعة 15-30 يوما بعد الحصول على الودائع.
·
· جميع سلعنا بأفضل الأسعار والسعر المعقول.
·
· يمكننا أن نجعل التسليم عن طريق البحر ، عن طريق الجو أو صريح.
V.Bending مخطط هيكل آلة:
