| Brand Name: | CMC |
| Model Number: | 2-WE67K-650/6000 |
| MOQ: | 1 مجموعة |
| Payment Terms: | L / C ، T / T |

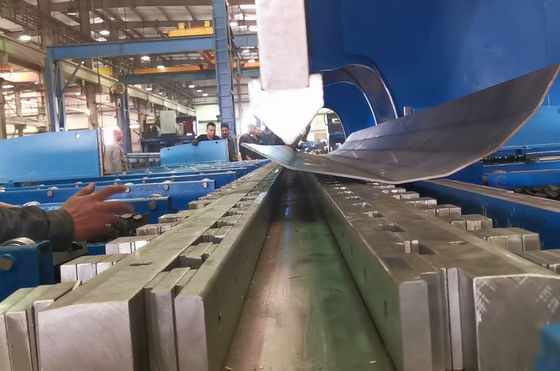

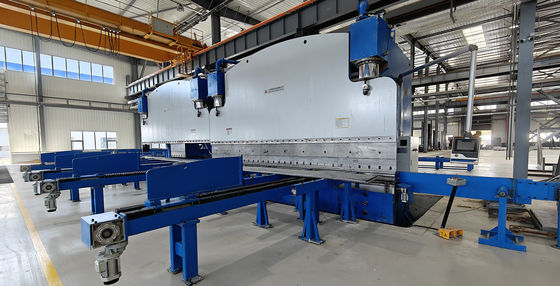

أسرع Cnc هيدروليكية الفرامل الفرامل للضغط لصنع القطب الخفيف والعمود العالي
التطبيق: تصنيع أعمدة الضوء والعمود العالي
| الخصائص التقنية | |||
| 1 | النوع | آلة متعددة الجهاز الهيدروليكي التانديمي CNC الكهربائي الهيدروليكي المتزامن | |
| 2 | القوى العاملة | 2X650 طن | |
| 3 | طول الجدول | 2×6000ملم | |
| 4 | المسافة بين الإطارات | 4800ملم | |
| 5 | عمق الحلق | 1500ملم | |
| 6 | ارتفاع مفتوح | 1255ملم | |
| 7 | السكتة الدماغية | 320ملم | |
|
|
العمل |
التفريغ | 70ملم/ثانية |
| العمل | 7.5 ملم/ثانية | ||
| العودة | 75ملم/ثانية | ||
| 9 | المحرك الرئيسي | 2x45kw (علامة تجارية سيمنز) | |
| 10 | نظام CNC |
النوع: DELEM DA52S |
|
| 11 | أداة |
مع 1 إبرة و 1 فولت قابلة للتعديل أسفل الموت |
|
| 12 | الختم في الأسطوانات | NOK ، مصنوعة في اليابان أو SFK | |
| 13 | المكونات الهيدروليكية | بوش ريكسروث ، ألمانيا | |
| 14 | مضخة هيدروليكية | بوش ريكسروث، ألمانيا أو ساني، الولايات المتحدة | |
| 15 | جهاز استشعار العرض الخطي | هايدنهاين ، ألمانيا | |
| 16 | العناصر الكهربائية الرئيسية في الخزانة | (شنايدر) | |
| 17 | وزن | 2x72000 كجم | |
| 18 | الحجم الكلي ((ملم) LxWxH | 2xx6250x3840x5920 ((لا يشمل الدعم الأمامي) | |
| 19 | التعبئة: |
مع غطاء بلاستيكي |
|
البنود الخيارية:
| الخيار 1 |
مع حامل أدوات واحد، والسمك هو 18mm |
|
| الخيار 2 | 2 مجموعات إضافية من الأدوات الدائرية و 1 مجموعة من الأدوات السفلية مناسبة لصنع الدورة الدقيقة OD 60mm من نوع الضوء. معدل التواء هو 11/1000 و 13/1000.واحد هو 16m ((11/1000 معدل) وآخر هو 16m (13/1000 معدل)مجموع أدوات القاع هي 16m ((جانب واحد مع معدل 11/1000 ، والجانب الآخر هو 13/1000. | |
| الخيار 3 | نوع الدفع نظام تفريغ الجانب الخفيف للقطب | |
| الخيار الرابع | نظام التغذية الأمامي والخلفي المحرك، للقطب ذو السُمك الكبير | |
الملاحظة:Y1،Y2 المحور------ اثنين من المقاييس الخطية مثبتة على جانبي الرام للتحكم في الأسطوانات.II الأداء الرئيسي:
1 يتكون إطار الآلة من خزان، طاولة العمل، الأسرة اليسرى واليمينية
لذلك لديها قوة عالية وصلبة جيدة. أيضا يستغرق الاهتزاز للقضاء
الإجهاد
2 مبدأ العمل المتزامن لكلا الآلات: اعتماد الكهربائية الهيدروليكية
صمام نسبي لضمان مزامنة كلا الآلات. الصمام النسبي مصنوع من شركة بوش مع أداء جيد جدا مثل الاحتكاك الصغير بين أزواج العمل الميكانيكية،مكبر إلكتروني رفيع ومغناطيس كهربائي بقوة التحكم العالية والعمل المستمرهناك اثنين من أجهزة العرض على جانبي الجهاز للتحقق من موقف رم باستمرار وإعادة تغذية الإشارة إلى نظام التحكم،ثم نظام التحكم سوف تتحكم الصمام الكهربائي الهيدروليكي لجعل اثنين من الأسطوانات التزامن على آلة واحدةلأن أجهزة العرض الرسومية مثبتة على ألواح C ، وليس على ألواح المقصورة مباشرة ، فإن انحناء الرام والإطار أثناء العمل لن يؤثر على دقة القياس والتحكم.عندما تعمل آلاتتان معاً، فإن مقياس الطاقة التفاضلي المثبت بين جهازين سوف ينقل إشارة المزامنة الميكانيكية إلى إشارة إلكترونية ويعيدها إلى لوحة المزامنة ونظام التحكم.سيتم تكبير الإشارة بواسطة مكبر Bosch للتحكم في مزامنة كلا الآلات عن طريق التحكم في صمام التكافؤ الكهربائي الهيدروليكيلذا يتم تحقيق التزامن بين آلتين بدقة عالية.
3 من خلال الكمبيوتر،يمكن للمشغل التواصل مع الآلة.الكمبيوتر لديه العديد من لغات الخدمة،حساب وتعديل قوة الانحناء تلقائيًا.أيضا يمكن أن يحسب ويتحكم في نقطة ميتة، وتغيير سرعة نقطة. يمكن أن ضربات (Y1، Y2) من رام جعل ميل صغير لتلبية المتطلبات الخاصة للمستخدم.
4 مجهزة بنظام توجيه جيد ونظام قياس الموقف ونظام التوازن الهيدروليكي لتلبية متطلبات العمل الطول الكامل والعمل الغريب.
5 يتم اعتماد وحدة تعويض طاولة العمل لتعويض انحناءات الآلة أثناء العمل لضمان دقة قطعة العمل.
6 سطح الأسطوانة لديه ارتداء جيد ومعالجة حرارية ، لذلك لديه تزيين جيد ومدة خدمة طويلة.
