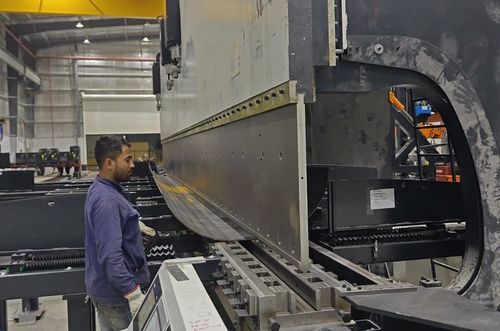

فرامل المكابح الهيدروليكية المتوازية CNC
النموذج: 2-WE67K-1200/7000
التطبيق: صنع الاحتكار، برج أنابيب ناقلة والعمود العالي
| الخصائص التقنية | |||
| 1 | النوع | آلة متعددة الجهاز الهيدروليكي التانديمي CNC الكهربائي الهيدروليكي المتزامن | |
| 2 | القوى العاملة | 2X1200 طن | |
| 3 | طول الجدول | 2X7000 ملم | |
| 4 | المسافة بين الإطارات | 5600 ملم | |
| 5 | عمق الحلق | 1600ملم | |
| 6 | ارتفاع مفتوح | 1550ملم | |
| 7 | السكتة الدماغية | 450ملم | |
|
8 |
العمل السرعة |
التفريغ | 70ملم/ثانية |
| العمل | 7mm/s | ||
| العودة | 65ملم/ثانية | ||
| 9 | المحرك الرئيسي | 2x2x45Kw | |
| 10 | نظام CNC |
النوع: DELEM DA53T شركة ديلم، هولندا 2 (Y1,Y2)+نظام التوج الطاولة |
|
| 11 | أداة |
انظر الصفحة التالية
|
|
| 12 | الختم في الأسطوانات | نوع SKF أو نوع NOK | |
| 13 | المكونات الهيدروليكية | بوش ريكسروثألمانيا | |
| 14 | مضخة هيدروليكية | (ساني) (هيتك)الولايات المتحدة الأمريكيةالعلامة التجارية المصنوعة في الصين | |
| 15 | جهاز استشعار العرض الخطي | فاغار، إسبانيا | |
| 16 | العناصر الكهربائية الرئيسية في الخزانة | (شنايدر), فرنساالعلامة التجارية | |
| 17 | وزن | (2x14)0000 كجم) | |
| 18 | أبعاد الملف (ملم) LxWxH |
2-7200x4600x6800 مع نظام التغذية الأمامي والخلفي، العرض: 8800 |
|
| 19 | التعبئة: | يجب تفكيك الجهاز أثناء النقل. | |
تفاصيل أدوات الفرامل
واحد إعداد حامل الأدوات، سمك هو 40mm مناسبة لقطب الصدر العالي والوحدة
تشمل:أداة واحدة للوصول إلى أعلى عمود وأحادي
يتضمن: تعديل القاع
| الخيار1 |
نظام إفراغ الجانبي للقطب من نوع الدفع نوع العمل الثقيل |
|
| الخيار2 |
وظيفة التشخيص عن بعد Tيمكن لمورد الآلة مساعدة العميل في تشخيص الأخطاء عن بعد وتعديل المعلمات عن بعد. |
|
| الخيار3 |
نظام التغذية الأمامي والخلفي المحرك، للقطب ذو السُمك الكبير.إجمالي8وحدات، بما في ذلك 4 وحدات للأمام و 4 وحدات للخلف. جميع محركات التغذية يتم التحكم بها بشكل منفصل مع جهاز الاتصال الكهربائي والزر الضغط، كل هذه لديها سرعتين، سريعة وبطيئة. سرعة سريعة لدفع لوحة إلى الأداة سريعة.سرعة بطيئة للموقف النهائي لوحة للانحناء. أوهتصميمنا هو نظام سلسلة ، الميزة هي أنه لا يلتصق أبدا ومستقر |
|
| الخيار4 | قطع الغيار1200طن ضغط الفرامل |
قطع الغيار مع الآلة
| لا، لا، لا | أجزاء | كمية |
| 1 | M16 محور العين 吊环螺丝 | 2 صورة |
| 2 | M30 محرك العينللأسطوانة吊环 | 2 صورة |
| 3 | قيود كبيرة للتثبيت | 2 صورة |
| 4 | مفتاح هكسواحدة خاصة للاتصال بالأسطوانة إلى العجلة大T型22内六角?? 手 ((M30)) ، زيت?? ومحركات التشغيل | صورة واحدة |
| 5 | 55 صناعة ذاتية للشفرة | صورة واحدة |
| 6 | الدهون,黄油 | 1 علبة |
| 7 | ربط الكابلات 扎带 | 30 صورة |
| 8 | مفتاح هيكس 24 ملم 发黑内六角?? 手 | صورة واحدة |
| 9 | محور الأرضالمسامير الثابتة للأرض | مجموعة واحدة |
Ⅱالأداء الرئيسي:
1 يتكون إطار الجهاز من خزان، طاولة العمل، الأسرة اليسرى واليمنى والحامل.
لديه قوة عالية و صلابة جيدة و أيضاً يحتاج إلى اهتزاز للقضاء على الإجهاد
2 مزامنة مبدأ العمل لكلا الآلات:تبني الهيدروليكية الكهربائية
صمام نسبي لضمان مزامنة كلا الآلات. الصمام النسبي مصنوع من شركة بوش مع أداء جيد جدا مثل الاحتكاك الصغير بين أزواج العمل الميكانيكية،مكبر إلكتروني رفيع ومغناطيس كهربائي بقوة التحكم العالية والعمل المستمرهناك اثنين من أجهزة العرض على جانبي الجهاز للتحقق من موقف رم باستمرار وإعادة تغذية الإشارة إلى نظام التحكم،ثم نظام التحكم سوف تتحكم الصمام الكهربائي الهيدروليكي لجعل اثنين من الأسطوانات التزامن على آلة واحدةلأن أجهزة العرض الرسومية مثبتة على ألواح C ، وليس على ألواح المقصورة مباشرة ، فإن انحناء الرام والإطار أثناء العمل لن يؤثر على دقة القياس والتحكم.عندما تعمل آلاتتان معاً، فإن مقياس الطاقة التفاضلي المثبت بين جهازين سوف ينقل إشارة المزامنة الميكانيكية إلى إشارة إلكترونية ويعيدها إلى لوحة المزامنة ونظام التحكم.سيتم تكبير الإشارة بواسطة مكبر Bosch للتحكم في مزامنة كلا الآلات عن طريق التحكم في صمام التكافؤ الكهربائي الهيدروليكيلذا يتم تحقيق التزامن بين آلتين بدقة عالية.
3 عن طريق الكمبيوتر،يمكن للمشغل التواصل مع الآلة. الحاسوب لديه العديد من لغة الخدمة، حساب وتعديل قوة الانحناء تلقائيًا. كما أنه يمكن حساب والتحكم في نقطة ميتة،نقطة تغيير السرعةيمكن أن تؤدي ضربات (Y1، Y2) من رم إلى ميل صغير لتلبية المتطلبات الخاصة للمستخدم.
4 مجهزة بنظام توجيه جيد ونظام قياس الموقف ونظام التوازن الهيدروليكي لتلبية متطلبات العمل الطول الكامل والعمل الغريب.
5 يتم اعتماد وحدة تعويض طاولة العمل لتعويض انحناءات الآلة أثناء العمل لضمان دقة قطعة العمل.
6 سطح الأسطوانة لديه ارتداء جيد ومعالجة حرارية ، لذلك لديه تزيين جيد ومدة خدمة طويلة.
